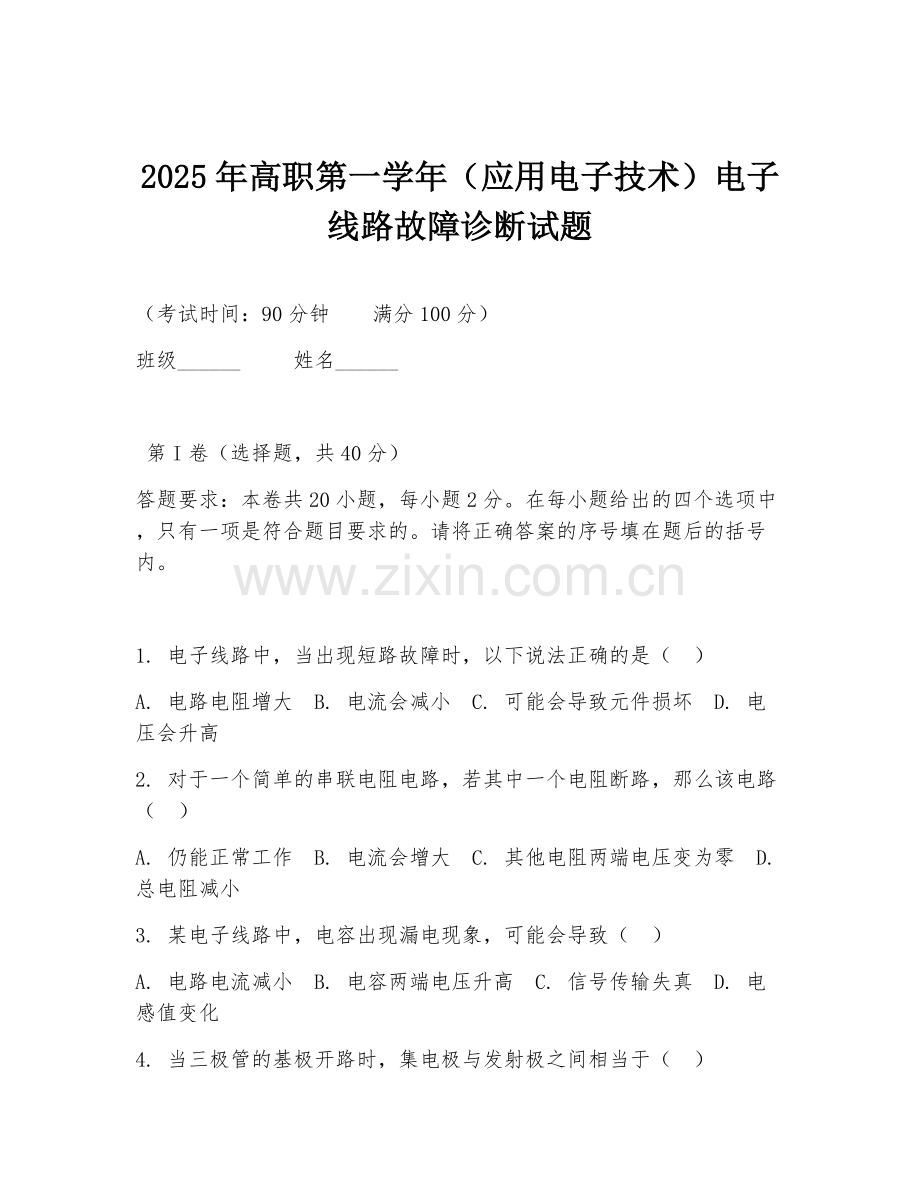

2025年高职第一学年(应用电子技术)电子线路故障诊断试题
(考试时间:90分钟 满分100分)
班级______ 姓名______
第I卷(选择题,共40分)
答题要求:本卷共20小题,每小题2分。在每小题给出的四个选项中,只有一项是符合题目要求的。请将正确答案的序号填在题后的括号内。
1. 电子线路中,当出现短路故障时,以下说法正确的是( )
A. 电路电阻增大 B. 电流会减小 C. 可能会导致元件损坏 D. 电压会升高
2. 对于一个简单的串联电阻电路,若其中一个电阻断路,那么该电路( )
A. 仍能正常工作 B. 电流会增大 C. 其他电阻两端电压变为零 D. 总电阻减小
3. 某电子线路中,电容出现漏电现象,可能会导致( )
A. 电路电流减小 B. 电容两端电压升高 C. 信号传输失真 D. 电感值变化
4. 当三极管的基极开路时,集电极与发射极之间相当于( )
A. 短路 B. 一个大电阻 C. 一个电容 D. 正常导通
5. 在电子线路中,判断二极管是否损坏,可通过测量其( )
A. 电阻值 B. 电感值 C. 电容值 D. 功率
6. 一个放大器出现增益不足的故障,可能原因是( )
A. 三极管性能变差 B. 电源电压过高 C. 反馈电阻短路 D. 输入信号频率过低
7. 电子线路中,若某电感线圈短路,会使( )
A. 电路电流减小 B. 该电感两端电压升高 C. 对高频信号的阻碍作用增强 D. 可能引起其他元件过热
8. 对于一个RC耦合放大器,耦合电容容量减小会导致( )
A. 低频信号放大倍数增大 B. 高频信号放大倍数增大 C. 低频信号放大倍数减小 D. 对信号无影响
9. 当电子线路中某点出现虚焊时,会出现( )
A. 接触良好 B. 电路正常工作 C. 该点电阻不稳定 D. 电流增大
10. 某数字电路中,一个逻辑门芯片工作异常,可能是( )
A. 输入信号过弱 B. 电源电压波动 C. 芯片引脚氧化 D. 以上都有可能
11. 在电子线路中,测量电阻时发现阻值无穷大,该电阻可能( )
A. 正常 B. 短路 C. 断路 D. 阻值不准确
12. 一个振荡电路无法起振,可能是( )
A. 反馈系数过小 B. 电源电压过低 C. 电容漏电 D. 以上都可能导致
13. 电子线路中,若某三极管的发射结和集电结都处于正向偏置,则该三极管( )
A. 工作在放大区 B. 工作在饱和区 C. 工作在截止区 D. 已损坏
14. 对于一个由多个集成芯片组成的电子系统,其中一个芯片发热严重,可能是( )
A. 芯片内部短路 B. 芯片负载过重 C. 散热不良 D. 以上都有可能
15. 在电子线路中,示波器显示的波形出现失真,可能原因是( )
A. 放大器增益过高 B. 输入信号幅度太大 C. 电路存在非线性元件 D. 示波器设置错误
16. 某电子线路中,稳压二极管的稳压值发生变化,可能是( )
A. 温度变化 B. 电流过大 C. 电压波动 D. 以上都有影响
17. 当测量一个电子元件的电压时,发现电压值异常高,可能是( )
A. 该元件正常 B. 与之相连的元件短路 C. 测量仪器故障 D. 电源电压过高
18. 一个电子线路中,某电容被击穿,会导致( )
A. 电路电流减小 B. 该电容所在支路短路 C. 对交流信号的容抗增大 D. 电路功率因数增大
19. 在数字电路中,计数器计数错误,可能是( )
A. 时钟信号不稳定 B. 芯片损坏 C. 复位信号异常 D. 以上都可能
20. 电子线路中,若某电感的磁芯松动,会使( )
A. 电感值增大 B. 电感值减小 C. 对直流信号的阻碍作用增强 D. 对交流信号的阻碍作用不变
第II卷(非选择题,共60分)
21. (10分)简述电子线路故障诊断的一般步骤。
22. (10分)某电子线路中,一个放大器输出信号失真,试分析可能的原因及对应的检查方法。
23. (10分)在一个串联电阻电路中,已知电阻R1 = 10Ω,R2 = 20Ω,电源电压U = 30V,若R1断路,求R2两端的电压。
24. (15分)材料:在一个电子控制系统中,出现了系统不稳定,输出信号波动较大的故障现象。
问题:请分析可能导致该故障的原因,并提出相应的解决措施。
25. (15分)材料:某电子设备在工作过程中,突然出现某个功能模块失效的情况。
问题:针对这一故障,请阐述故障诊断的思路和具体步骤。
答案:
1. C
2. C
3. C
4. B
5. A
6. A
7. D
8. C
9. C
10. D
11. C
12. D
13. B
14. D
15. C
16. D
17. B
18. B
19. D
20. B
21. 电子线路故障诊断一般步骤:首先观察电路外观,看有无元件损坏、引脚松动、烧焦等现象。然后通电检查,测量电源电压是否正常,有无短路情况。接着根据电路功能和信号流程,使用仪器如示波器、万用表等,对关键节点的电压、电流、信号波形等进行测量分析,逐步缩小故障范围,最终确定故障点。
22. 放大器输出信号失真可能原因及检查方法:一是静态工作点设置不当,检查三极管的基极、集电极、发射极电压,调整偏置电阻。二是输入信号幅度太大,用示波器观察输入信号幅度,调整信号源输出幅度。三是放大器元件损坏,如三极管性能变差,用万用表测量三极管各极电阻判断;电容漏电短路,测量电容阻值及两端电压判断;电阻变质,测量电阻实际阻值。
23. 当R1断路时,电路处于开路状态,电流I = 0。根据串联电路电压分配关系,R2两端电压U2 = IR2 = 0V。
24. 可能原因:电源不稳定,导致电压波动,影响系统工作;电路中存在干扰源,干扰信号影响系统稳定;某个元件性能变差,如电容漏电、三极管放大倍数变化等。解决措施:检查电源电路,增加稳压装置;排查干扰源,采取屏蔽、滤波等措施;更换性能变差的元件,重新调试电路。
25. 故障诊断思路:先了解该功能模块的正常工作原理和信号流程。然后检查与该模块相关的电源是否正常供电,连接线路是否有断路、短路情况。接着检测模块输入信号是否正常,若输入正常,再检查模块自身输出信号,判断模块是否损坏。具体步骤:用万用表测量模块电源引脚电压;检查输入输出引脚连接线路通断;用示波器观察输入输出信号波形;若怀疑模块损坏,更换同型号模块测试。
