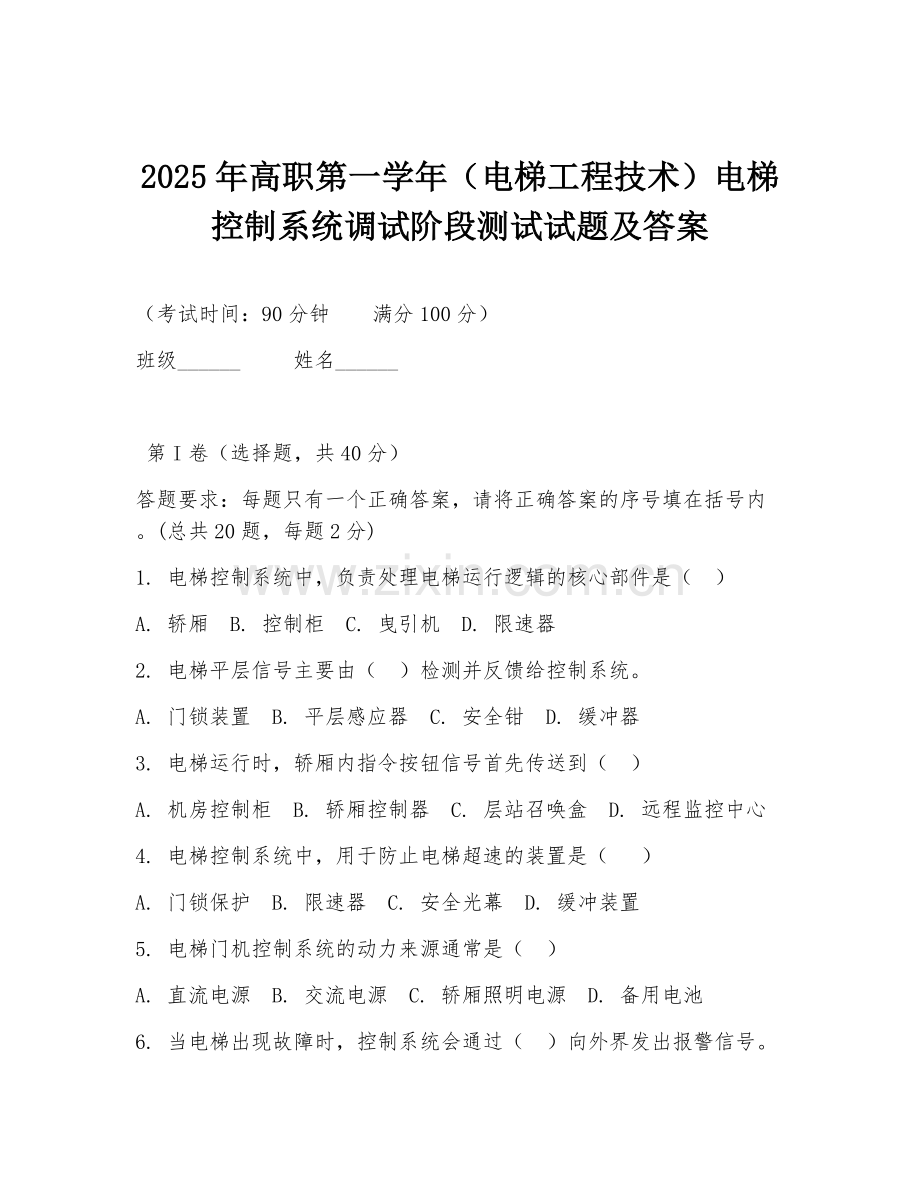

2025年高职第一学年（电梯工程技术）电梯控制系统调试阶段测试试题及答案.doc

2025年高职第一学年（电梯工程技术）电梯控制系统调试阶段测试试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共20题，每题2分)
1. 电梯控制系统中，负责处理电梯运行逻辑的核心部件是（ ）
A. 轿厢 B. 控制柜 C. 曳引机 D. 限速器
2. 电梯平层信号主要由（ ）检测并反馈给控制系统。
A. 门锁装置 B. 平层感应器 C. 安全钳 D. 缓冲器
3. 电梯运行时，轿厢内指令按钮信号首先传送到（ ）
A. 机房控制柜 B. 轿厢控制器 C. 层站召唤盒 D. 远程监控中心
4. 电梯控制系统中，用于防止电梯超速的装置是（ ）
A. 门锁保护 B. 限速器 C. 安全光幕 D. 缓冲装置
5. 电梯门机控制系统的动力来源通常是（ ）
A. 直流电源 B. 交流电源 C. 轿厢照明电源 D. 备用电池
6. 当电梯出现故障时，控制系统会通过（ ）向外界发出报警信号。
A. 轿厢通风系统 B. 层站显示器 C. 报警装置 D. 曳引机
7. 电梯控制系统中，用于检测轿厢位置的装置是（ ）
A. 编码器 B. 接触器 C. 继电器 D. 熔断器
8. 电梯在运行过程中，若遇到紧急情况，可通过（ ）使电梯立即停止运行。
A. 运行按钮 B. 停止按钮 C. 检修开关 D. 限速器开关
9. 电梯控制系统中，负责控制电梯启动加速和减速停车的是（ ）
A. 变频器 B. 继电器 C. 接触器 D. 熔断器
10. 电梯层门门锁的锁钩啮合深度至少为（ ）mm。
A. 5 B. 7 C. 10 D. 12
11. 电梯控制系统中，用于显示电梯运行状态的部件是（ ）
A. 轿厢照明 B. 层站召唤盒 C. 轿厢显示器 D. 机房控制柜
12. 电梯运行时，曳引机通过（ ）带动轿厢和对重上下运动。
A. 钢丝绳 B. 链条 C. 皮带 D. 联轴器
13. 电梯控制系统中，用于防止电梯冲顶和蹲底的装置是（ ）
A. 极限开关 B. 门锁保护 C. 安全光幕 D. 缓冲装置
14. 电梯门机的关门力一般在（ ）N左右。
A. 50 - 100 B. 100 - 200 C. 200 - 300 D. 300 - 400
15. 电梯控制系统中，用于实现电梯远程监控功能的部件是（ ）
A. 轿厢控制器 B. 层站召唤盒 C. 远程监控模块 D. 机房控制柜
16. 电梯运行时，若轿厢内重量发生变化，控制系统会通过（ ）调整电梯运行状态。
A. 变频器 B. 继电器 C. 接触器 D. 编码器
17. 电梯层门的开启方式通常为（ ）
A. 手动开启 B. 电动开启 C. 气动开启 D. 液压开启
18. 电梯控制系统中，用于保护电梯电机过载的装置是（ ）
A. 熔断器 B. 热继电器 C. 接触器 D. 继电器
19. 电梯运行时，轿厢内的噪音一般要求不超过（ ）dB(A)。
A. 50 B. 60 C. 70 D. 80
20. 电梯控制系统中，用于控制电梯轿厢通风和照明的部件是（ ）
A. 轿厢控制器 B. 层站召唤盒 C. 机房控制柜 D. 远程监控中心

第II卷（非选择题，共60分）
21. 简答题：简述电梯控制系统中变频器的作用。(10分)
22. 简答题：电梯门锁保护装置的工作原理是什么？(10分)
23. 分析题：材料：电梯在运行过程中突然出现速度异常加快的情况。请分析可能导致这种情况的原因，并说明电梯控制系统应如何采取措施来保障安全。(20分)
24. 设计题：材料：某新建写字楼计划安装多部电梯，要求设计一个合理的电梯控制系统，以满足高效、安全、舒适的运行需求。请阐述你的设计思路，包括主要部件的选型和功能设计。(15分)
25. 案例分析题：材料：电梯在运行过程中，层门突然打开，导致乘客险些坠落。事后调查发现是门锁装置出现故障。请分析门锁装置故障可能的原因，并提出预防此类故障的措施。(5分)

答案：1. B 2. B 3. B 4. B 5. B 6. C 7. A 8. B 9. A 10. B 11. C 12. A 13. A 14. B 15. C 16. A 17. B 18. B 19. B 20. A
21. 变频器在电梯控制系统中的作用主要是改变电源频率，从而实现对电梯电机转速的控制。通过调整频率，可使电梯实现平滑启动、加速、减速和停车，提高乘坐舒适性。同时，能根据电梯运行状态实时调整电机转速，实现节能运行，并可对电机进行过载、过流、过压等保护，保障电梯运行安全可靠。
22. 电梯门锁保护装置主要由机械锁钩和电气联锁组成。当电梯层门关闭时，机械锁钩相互啮合，确保层门紧闭。同时，电气联锁会将门锁状态信号反馈给控制系统。只有当所有层门门锁都正常锁定且电气联锁闭合时，电梯才能正常运行。若门锁出现异常打开情况，电气联锁断开，控制系统会立即触发安全制动装置，使电梯停止运行，防止危险发生。
23. 可能原因：变频器故障导致速度控制失常；限速器故障未能有效检测超速；控制系统程序出现错误。措施：电梯控制系统应立即触发安全制动装置，如安全钳动作使电梯强制停止；同时通过监控系统记录故障发生瞬间的运行数据，以便事后分析排查；并且向维修人员发出故障报警信号，以便及时检修。
24. 设计思路：选用性能可靠的控制柜作为核心控制单元，负责处理各种信号和逻辑控制。采用高精度的编码器检测电梯运行位置。选用先进的变频器实现电机调速平稳。层门和轿厢门采用智能门机控制系统，确保开关门安全顺畅。设置完善的安全保护装置，如限速器、安全钳、极限开关等。通过远程监控模块实现对电梯的实时监控和管理。
25. 原因：锁钩磨损严重导致啮合深度不足；门锁电气联锁损坏；门锁安装调试不当。预防措施：定期检查门锁装置的磨损情况，及时更换磨损部件；定期检测门锁电气联锁的性能，确保其正常工作；严格按照安装规范进行门锁安装调试，保证安装质量。
