静止卫星系统及9210 产品显示软件快速.ppt

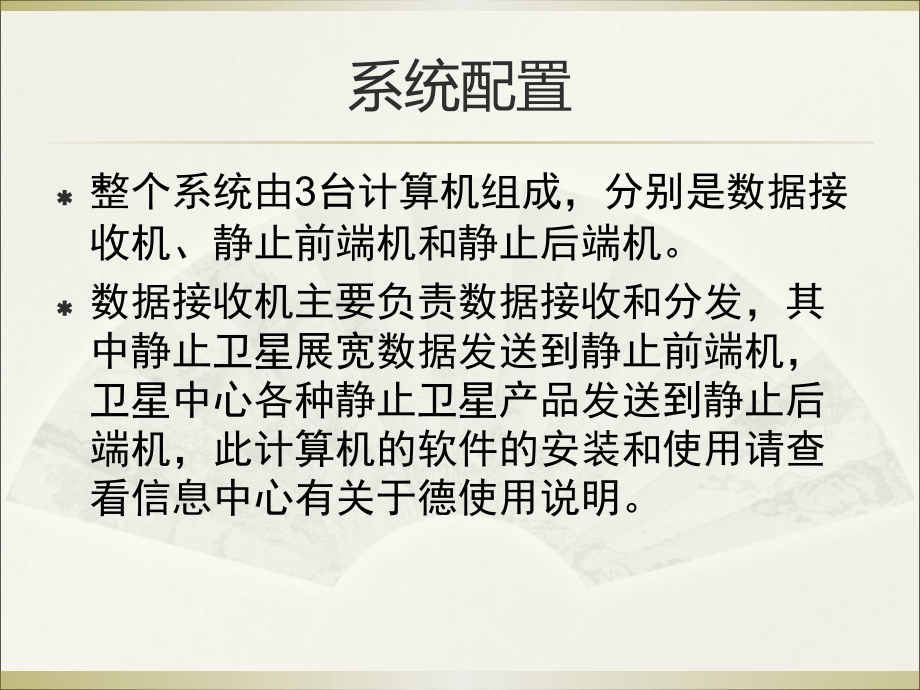

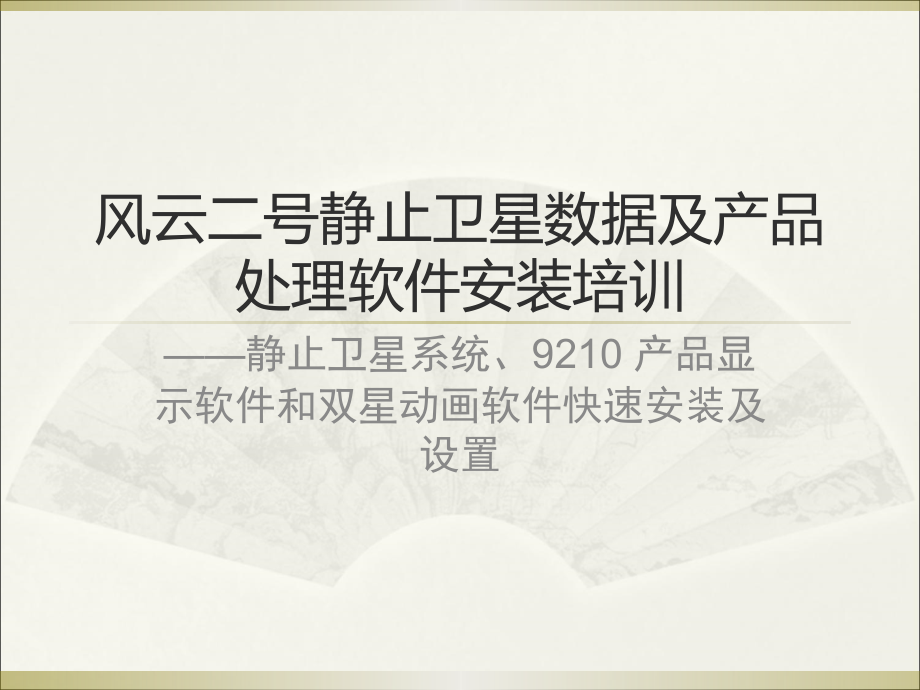

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,风云二号静止卫星数据及产品处理软件安装培训,静止卫星系统、,9210,产品显示软件和双星动画软件快速安装及设置,系统配置,整个系统由,3,台计算机组成，分别是数据接收机、静止前端机和静止后端机。,数据接收机主要负责数据接收和分发，其中静止卫星展宽数据发送到静止前端机，卫星中心各种静止卫星产品发送到静止后端机，此计算机的软件的安装和使用请查看信息中心有关于德使用说明。,系统配置,静止前端机负责处理前端接收的展宽数据，由于数据接收机接收到的展宽数据是一帧一帧接收的，前端机需要将每一帧数据拼接为一个完整的图像，然后进行投影，最后传输到静止后端机。,静止后端机上装有静止卫星处理软件、双星动画软件和,9210,显示软件。负责显示和处理各种产品和图像。,静止前后端机通过,FTP,方式传输数据。,系统结构,数据接收计算机,静止前端机,静止后端机,逐帧展宽数据,共享或,FTP,数值产品,云图,共享或,FTP,完整的云图及其投影数据,FTP,静止系统前端安装,双击“静止前端安装,.exe”,安装，安装中需要指定安装目录。,安装完成后运行,AutoProjectFY2C.exe,，按照使用手册配置后端服务器和投影方式，,（请仔细阅读手册，此配置很重要）。,静止系统前端设置,后端服务器是进行静止卫星云图显示和处理的计算机。设置窗口如下图，请按照后端计算机配置,IP,地址和账号。投影文件目录为,FY2C,。,同样设置,AutoProjectFY2D.exe,。,静止系统前端设置,投影参数设置，用户可根据需要设置,10,种感兴趣区域的不同投影，对于不同用户可能对范围和投影方式有不同的需求，请仔细阅读帮助手册。投影名称是方便用户管理各种投影，用户可根据自己的需要给出投影名称。,静止系统后端安装,双击,setup.exe,，完成安装，安装过程中用户需要指定安装路径。,安装完成后用户需要安装,FTP,服务及配置，在设置,FTP,服务的时候，主目录指定为安装目录下的,FTPDATA,目录，请注意计算机的用户名不要使用,FY2C,、,FY2D,等。,软件的具体使用与星地通公司中规模利用站软件一致，如有疑问请仔细阅读使用手册或咨询星地通公司产品研发部。,9210,产品显示软件安装,双击,Dis9210_Setup.exe,完成安装，在安装过程中需指定安装目录。,安装完成后请启动,Dis9210.exe,软件，在“设置”菜单中设置“,9210,数据目录”，如果按照前面过程进行安装，,9210,数据目录为安装静止后端软件的,FTPDATA,下的,NSMC_PRO,目录。,软件具体使用请仔细阅读使用说明。,双星动画软件安装及其设置,双击,GMSAnimator_SETUP.exe按提示完成安装,请务必参照帮助文件完成设置。必须完成的设置包括投影数据目录设置和程序设置,在此处须强调在如果要进行双星动画，必须保证,FY2C,、,2D,同一投影,ID,的投影方式和范围相同。比如我们要进行双星投影,ID2,的双星动画，我们必须保证在前端机设置投影参数的时候，,FY2C,、,2D,投影,ID2,的投影参数是一样的。,
