净水机安装培训.ppt

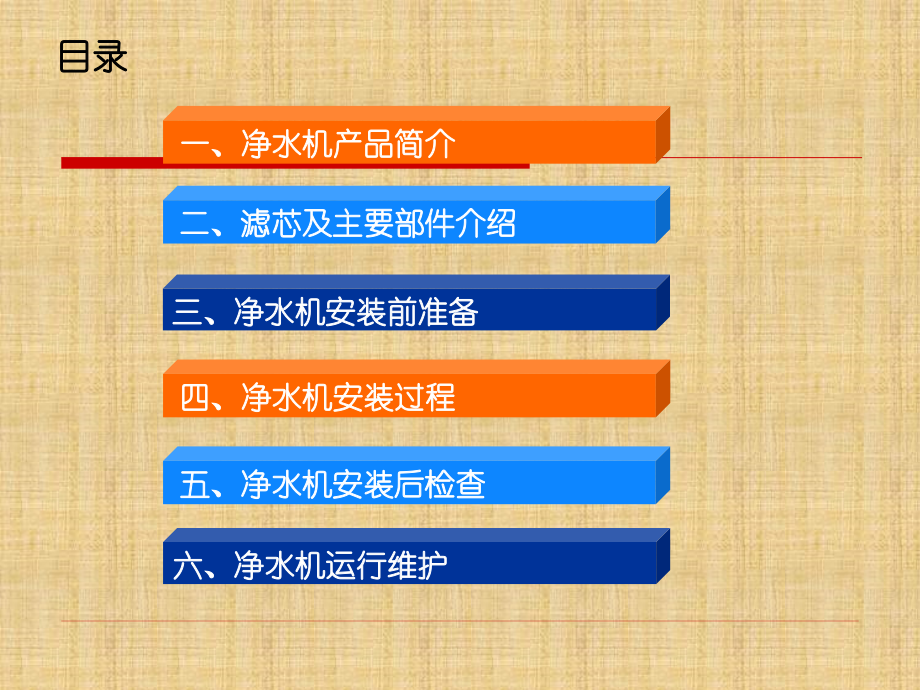

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,ZZBR,*,格力净水机,净水机安装培训,三、净水机安装前准备,二、滤芯及主要部件介绍,目录,五、,净水机安装后,检查,四、净水机安装过程,六、净水机运行维护,一、,净水机,产品,简介,格力净水机,一、净水机产品简介,例如：,WTE-P W 48 -5 03 2,产品分类代号,功能特征（,P-,反渗透、,G-,超滤、,X-,管道,）,使用及安装方式,每小时水流量（,每小时,/,升,),过滤级数,系列代号,设计序号,产品命名规则,壁挂,RO,机,WTE-PW48-5032,表示：反渗透壁挂式净水机，净水流量为,48,升每小时，,5,级过滤，,03,系列第,2,次设计,工作原理图,WTE-PW8-5011,WTE-PW8-5022,WTE-PW8-5021,WTE-PW8-5012,厨下,RO,机：,WTE-PW8-5011/5012/5021/5022,工作原理图,WTE-PW8-4012,WTE-PW8-4011,WTE-PW8-4013,壁挂,RO,机：,WTE-PW8-4011/4012/4013,WTE-PW8-4022,WTE-PW8-4021,工作原理图,壁挂,RO,机：,WTE-PW8-40214022,WTE-PW48-5032(,双,RO),工作原理图,壁挂,RO,机：,WTE-PW48-5032,（双,RO),WTE-PW8-5031(RO+UF),工作原理图,壁挂,RO,机：,WTE-PW48-5032,（双,RO),WTE-GW120-5034,工作原理图,壁挂,UF,机：,WTE-GW120-5034,工作原理图,WTE-GW120-5033,壁挂,UF,机：,WTE-GW120-5033,工作原理图,WTE-GW120-5032,壁挂,UF,机：,WTE-GW120-5032,壁挂,UF,机：,WTE-GW120-5031/4022/4021/3011,5031,（,5,级过滤）,4022,（,4,级过滤）,4021,（,4,级过滤）,3011,（,3,级过滤）,4521,（,4,级过滤）,3511,（,3,级过滤）,2501,（,2,级过滤）,厨下,UF,机：,WTE-GW120-4521/3511/2501,PP,棉滤芯,颗粒活性炭滤芯,超滤膜滤芯,后置活性炭滤芯,PP,棉滤芯,颗粒活性炭滤芯,超滤膜滤芯,颗粒活性炭滤芯,超滤膜滤芯,管道式超滤净水机,WTE-GP400-1701(,小巧轻便,),WTE-GP1000-1701,（大流量）,WTE-GP1500-1701,（大流量）,WTE-GP2000-1701,（大流量）,管道式超滤净水机 内部图,自来水进水口,排污口,净水口,工作原理图（内压式超滤膜）,超滤膜净化水过程：,水从膜丝内向膜丝外过滤,。,超滤膜冲洗过程：,水将膜丝内的杂质直接冲走,。,格力净水机,二、滤芯及主要部件介绍,PP,棉（第一级过滤）,PP,棉滤芯，沉积式前过滤，除去尘土，铁锈，,砂砾等大颗粒物质。,使用前,使用后,颗粒活性炭主要吸附水中,异味、异色、有机物、部分重金属等。,颗粒活性炭（第二级过滤）,炭棒滤芯进一步去除余氯、,有机化合物、异色、异味和部分,重金属等。,也可以说,PP,棉，颗粒活性炭，炭棒滤芯组成净水机的前置过滤系统。,炭棒滤芯（第三级过滤）,超滤膜过滤精度为,0.01,微米，可以有效去除细菌以及比细菌体积大得多的胶体、铁锈、悬浮物、泥沙、大分子有机物等物质，但无法过滤无机盐类和重金属离子。,超滤膜（第四级过滤）,反渗透膜的孔径最小，为,0.1,纳米，是头发丝的五十万分之一。可以完全去除水中的细菌、病毒、胶体、有机物、无机盐、重金属等杂质。经过反渗透膜处理的水可以完全达到国家卫生部直饮水标准，是真正意义上的纯净水。,反渗透膜（第四级过滤）,复合滤芯，活性炭和超滤滤芯两种的复合，既能改善水的口感更能除菌，能确保终端饮用水安全可靠。,复合滤芯,【,用于反渗透机,】,（第五级过滤）,后置活性炭，改善水的口感。,后置活性炭,【,用于超滤机,】,（第五级过滤）,低压开关：当水压达到设定值时，接通电源，使机器正常运行；当断水或水压达不到设定值时，切断电源，使机器停止运行，防止增压泵空转。,低压开关,电磁阀：当电磁阀未接通电时，其初始状态是常闭，水流将无法通过；当通电时，其状态为全开，水流便能通过电磁阀。常用于净水机的原水进水控制和超滤净水机的冲洗控制。,电磁阀,流量计：又称脉冲计数器，是利用水流使其中的霍尔元件旋转从而产生脉冲信号，用于记录流过的水流量，是实现,滤芯寿命提示功能,的关键部件。,流量计,注意：该零件具有方向性,增压泵,增压泵为,RO,膜提供,反渗透压，输出压力,约为,5,公斤,。,工作电流：,0.8A,工作电压：,DC24V,冲洗电磁阀：当冲洗电磁阀未接通电时，其初始状态是半闭，水流仍然能通过，但是水流量被控制，通过控制水流量来维持反渗透膜前压力；当接线端通电时，其状态为全开,，,水流便能通过电磁阀，增压泵增压的水便能高速冲洗反渗透膜表面。,冲洗电磁阀,高压开关：自动控制净水机工作，当净水的水压达到,3 Kg/c,左右时，切断电源，使净水机停机；净水排出系统（比如打开龙头放水），水压减小，使电源接通，机器重新进入正常制水状态。,高压开关,压力桶：用于储存经过反渗透过滤出来的纯水，,满足用户快速取水用水的需要，储水量,7L,左右。,压力桶,底部阀门不是排污阀门，底部储存区的空气为,0.5,公斤,反渗透净水机,拆解图,反渗透净水机系统运行图,PP,棉,颗粒活性炭,炭棒滤芯,原水,反渗透膜,冲洗电磁阀,复合滤芯,压力桶,纯水,低压开关,高压开关,电磁阀,流量计,增压泵,浓水,鹅颈龙头,壁挂超滤净水机,拆解图,超滤净水机系统运行图,PP,棉,颗粒活性炭,炭棒滤芯,原水,超滤膜,电磁阀,后置活性炭滤芯,净水,电磁阀,流量计,排污水,鹅颈龙头,格力净水机,三、净水机安装前准备,安装工具准备,工具：,1.,切管刀（,PE,管）,2.,玻璃开孔器（,12,）,3.,冲击钻,4.,电钻,材料：,1.,生胶带,5.,活动扳手,2,个,6.,尖嘴钳,7.,内六角扳手,M6,8.TDS,笔和压力表,2.,线扎,切管刀（,PE,管）,鹅颈龙头套筒扳手,鹅颈龙头吊板,TDS,测试笔,压力表,安装环境检查和确认,1.,安装前首先需征求用户意见，得到用户的同意,2.,安装位置是否靠近水源、电源最方便的地方,3.,安装位置是否有存放压力桶、主机空间，摆放是否美观、牢固,4.,安装位置便于安装和日常维护,5.,安装位置找一个浓水排放下水通道,6.,鹅颈龙头一般安装在水盆的左右方或征求用户意见确定,格力净水机,四、净水机安装过程,净水机安装过程,-,反渗透净水机,开箱,-,厨下反渗透净水机,WTE-PW8-5022,开箱清单,-,厨下反渗透净水机,鹅颈龙头,1,盒,RO,膜滤芯,1,支,PP,棉滤芯,1,支,颗粒活性炭滤芯,1,支,炭棒滤芯,1,支,进水三通球阀,1,包,压力桶,1,个,压力桶球阀,1,个,PE,管,5,米,大、小扳手,各,1,个,说明书、保修卡,各,1,份,请大家先观看,RO,厨下式、壁挂式及超滤净水机（管道机）安装视频,先将连接到涮洗台上的水龙头的管道拆除。,水路连接（安装进水三通）,注意：,安装之前必须按,顺时针,打上水胶布,12-15,圈,！逆时针打上的话，会导致旋进过程中，胶带脱落，进而导致漏水！,水路连接（进水三通上打上水胶布）,打完水胶布之后，应该沿着我们缠绕胶布的方向将胶布按紧，太松的话也会导致在旋进水管的过程中脱落，进而导致漏水！,先将连接到涮洗台上的水龙头的管道拆除。,进水三通阀对正旋进自来水管中,注意：,在安装三通球阀的时候必须,要注意密封圈,，若没有安装进去，会导致漏水发生！,将,PE,管插到三通接头上,注意：,PE,管端面要平整，而且要插到三通球阀接头底部！,注意：,裁剪,PE,管的时候要保持切管刀刀口面与,PE,管垂直，以确保切出来的管子端面平整！,裁剪,PE,管,然后利用活动扳手将锁螺帽锁紧。,测试水压,将安装在进水三通出来的,PE,管的另一端接到压力表上，测自来水的水压（,0.1-0.4MPa),并记录在记录卡上。,安装鹅颈龙头,注意：,跟用户确认安装位置,一般在涮洗台左右侧会有可供安装的位置！,安装如图所示,注意：,各零件的安装位置和顺序要确保正确！,注意：,将锁螺帽先套入,PE,管上，然后戴上塑料空心球再安装上管塞，,缺一不可！,管塞,塑料空心球,单头螺帽,然后用套筒将锁螺帽旋紧，完成鹅颈龙头的安装。,安装压力桶,注意：,在压力桶桶嘴上打上水胶布，,必须绷直胶布按,顺时针,打上水胶布,12-15,圈,！逆时针打上的话，会导致旋进过程中，胶带脱落，进而导致漏水！,注意：,将压力桶球阀竖直旋紧，,旋偏容易导致球阀螺纹破坏，从而导致漏水！,接管,注意：,根据相应标识对应连接，,接管前要把堵头摘掉，连好管子后要在接头处卡上卡圈！,原水标识处与进水三通连接,浓水,标识处,与下水道连接,纯水,标识处,与鹅颈龙头连接,压力桶,标识处,与压力桶连接,将浓水管接到下水道,注意：,浓水管要与排污管扎紧，不然机子工作时,PE,管会蹿动，从下水道中跑出来！,（如果用户有条件也可浓水收集它用，节约用水吗）,拆除前壳,左手按住前壳顶端。,右手钩住前壳低端，用力外上扳动即可。,单夹,注意：,拆除,RO,膜壳,过程中，切勿转松滤瓶上的管接头！,安装,RO,膜,接着将安装在,RO,膜壳上的管接头上的卡圈摘除。,蓝色的小卡圈,安装,RO,膜,将,RO,膜壳与,子母夹上拆除。,子母夹,安装,RO,膜,注意：,拔管时一只手先要把接头上的卡爪往里压，另一只手再将,PE,管拔出，如果强行将其拔出，将刮伤,PE,管！,压,拔,安装,RO,膜,注意：,检查密封圈是否安装到位！,安装,RO,膜,注意：,安装进去后要用力将其按紧（滤芯柱与壳平），以确保安装到位！,安装,RO,膜,然后利用小扳手将,RO,滤瓶盖旋紧。,安装,RO,膜,然后将,PE,管插回到,RO,膜壳上的管接头上。,注意：,插管时分为两级，插到密封圈位置会明显感到阻感，这时再用力往里再插入，即可到位！,直通快速接头,PE,管,插到位,未插到位,安装,RO,膜,将,PE,管安装好后注意要在接头处把卡圈卡上！,安装,RO,膜,将,RO,滤瓶和子母夹复位，再把前壳安装回去。,安装,RO,膜,注意：,将三根滤芯放入滤瓶中，在安装时，,PP,棉和炭棒滤芯不分方向装入，但是颗粒活性炭有密封圈的一端必须朝上，没密封圈的一端朝下。,安装三级滤芯,注意：,确认滤芯对应安装位置和密封圈安装是否到位，不脱出，不扭曲！,利用大板手将滤瓶旋紧,注意：,滤瓶竖直从下往上旋紧，以避免密封圈跑位！,请观看,RO,厨下式、壁挂式净水机台面打孔及滤芯冲洗视频！,1.,安装第一级,PP,棉滤芯，连接好原水管路，打开连体三通阀门，（第二、三级滤芯不需要安装），用水盆在第二级颗粒活性炭虑瓶下面接好冲洗的废水，冲洗时间约,1,分钟左右；,格力净水器冲洗方法,壁挂式,2.,安装第二级颗粒活性炭滤芯（第三级滤芯不需要安装），打开三通阀门，用水盆在第三级压缩炭棒虑瓶下面接好冲洗的废水，此时出水是黑色的，等出水由黑色变清澈后关闭水源，取出滤芯，上下摇动滤芯，再次安装好滤芯，等出水由黑色变清澈后表示冲洗完成，冲洗过程约,3-5,分钟左右；,壁挂式,3.,冲洗第三级滤芯，取出第二级滤芯，将第三级压缩炭棒滤芯安装于第二级虑瓶中冲洗，用水盆在第三级压缩炭棒虑瓶下面接好冲洗的废水，此时出水是黑色的，等出水由黑色变清澈后，表示冲洗完成，冲洗时间约,2-3,分钟左右，冲洗完后逐一复原，然后按照滤芯顺序对应安装、拧紧,。,壁挂式,4.,整机安装完整后，冲洗反渗透,RO,膜滤芯和复合滤芯，此时将复合滤芯进水口和出水口反接。拔出滤芯左右管路，将滤芯反置安装并插紧管路及卡扣，关闭压力桶阀门，打开鹅颈龙头，打开连体三通球阀，然后再接通电源，按强制冲洗键冲洗,60,秒（没有按键的样机通电后自动运行），再按制水键后进入自动制水功能，此时鹅颈龙头出水可能是黑色，浓水管出水乳白色，大约运行,5,分钟后鹅颈龙头、浓水管出口出水都变清澈，表明该两级滤芯清洗完毕，关闭连体三通阀门，再将复合滤进出水口复原。此时打开连体三通阀门、打开压力桶球阀、关闭鹅颈龙头、让机器正常制水，净水机产的第一桶水不建议引用。,安装完后用,TDS,笔给用户家的自来水和出来的纯水测下,TDS,值，并记录在安装卡上。,水质测试,什么是,TDS,值,溶解性总固体，是溶解在水里的无机盐和有机物的总称,溶解性总固体的量与饮用水的味觉直接有关。,TDS,是一个数值，但不是一个可以衡量水是否可以达到直接饮用的,标准。,注：,【,世界卫生组织公布的可以直接饮用的水的标准是,PPM50,而欧美发达国家规定的自来水,PPM,值是,3,天）,制水,35,分钟后使用,滤芯失效,及时更换滤芯,漏水,PE,管各连接处未连好,建议与客服部门联系,接头损坏,蜂鸣器每,2,秒钟提示一次,通讯故障,断电并与维修人员取得联系,常见故障及检查步骤,-,管道式超滤净水机,异常情况,原因,解决方法,产水量变小,1.,进水压力太低,2.,进水温度太低,3.,进水流量太小,4.,进水太脏,5.,停水或维修管路,1.,添加增压装置,2.,温度下降，产水量下降为正常现象,3.,增大进水流量或添加增压装置,4.,确保进水为市政自来水,5.,停水后再来水时必须先顺冲洗排除水管中残留的泥沙、铁锈等后才能制水,总产水量小,1.,进水太脏,2.,没有经常进行冲洗维护,1.,增加前置处理或增加冲洗频率,2.,对净水机进行顺冲和反冲洗，必要时用清洗剂进行冲洗，恢复净水机产水量,初始水量小,1.,进水压力太低,2.,进水温度低,3.,进水流量太小,4.,进水太脏,1.,加增压泵,2.,温度低产水量就低，属于正常现象,3.,增加进水流量或增加压泵,4.,增加前置处理,漏水,1.,接头没拧紧,2.,密封圈未放好、破裂或老化,1.,重新安装，拧紧接头,2.,重新放置或更换密封圈,净水口出水浑浊,1.,超滤滤芯上的,O,形密封圈处漏水,2.,原水中含,Fe,2+,、,Mn,2+,离子高,3.,进水压力过高或波动太大引起超滤滤芯破裂,1.,重装或更换,O,形密封圈,2.,增加除铁锰的前置,3.,更换超滤滤芯,净水口出水有异味,1.,净水机长期停用,2.,净水机长期不冲洗使截留物在滤芯内形成结垢,3.,净水机内保护液没有冲洗干净,1.,停用一段时间后重新使用前应反复清洗以排掉净水机内的死水,2.,反复冲洗或与服务中心联系,3.,反复冲洗或与服务中心联系,感谢您的关注！,
