一、初中物理电路类问题

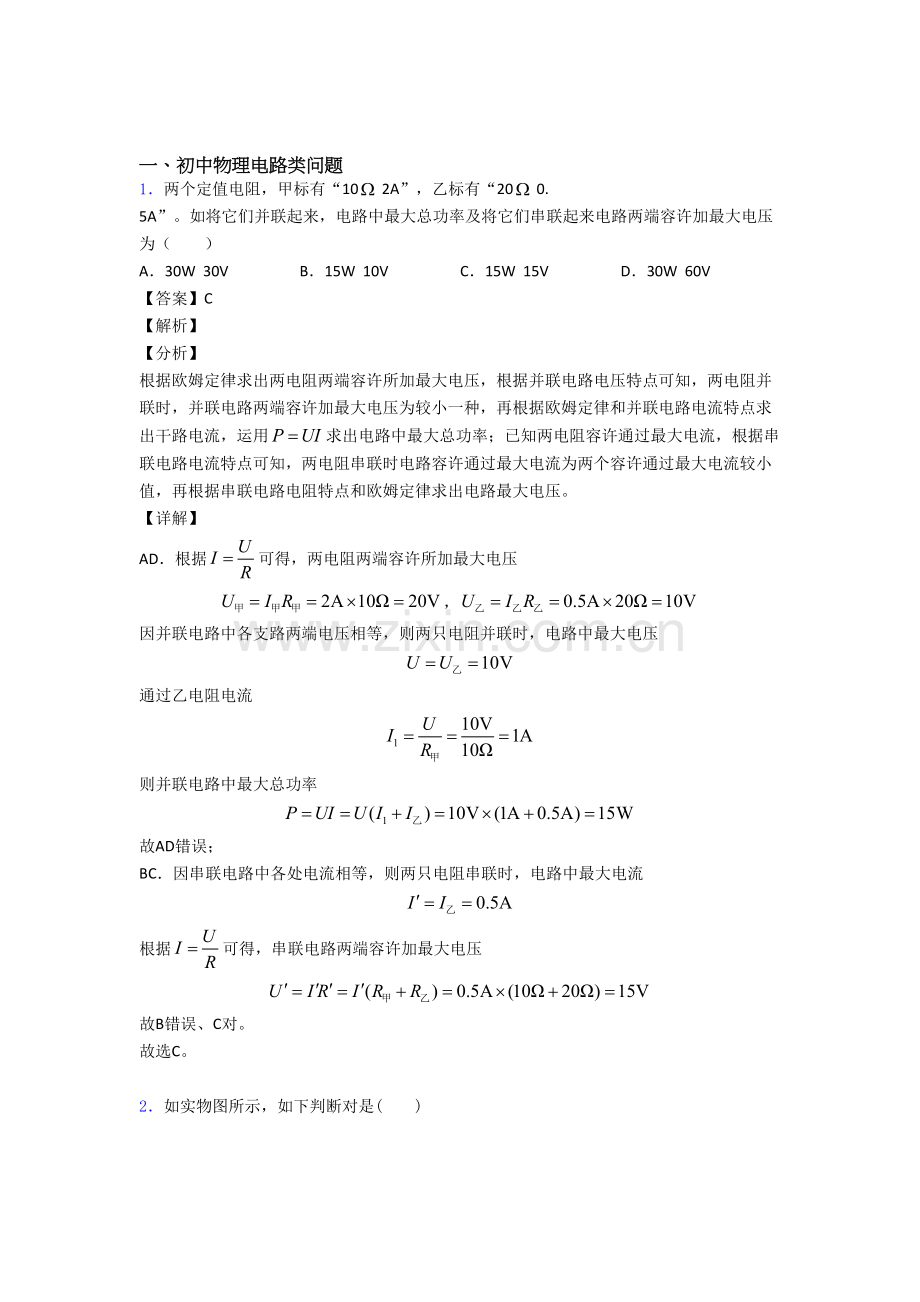

1．两个定值电阻，甲标有“10 2A”，乙标有“20 0. 5A”。如将它们并联起来，电路中最大总功率及将它们串联起来电路两端容许加最大电压为（　　）
A．30W 30V B．15W 10V C．15W 15V D．30W 60V
【答案】C
【解析】
【分析】
根据欧姆定律求出两电阻两端容许所加最大电压，根据并联电路电压特点可知，两电阻并联时，并联电路两端容许加最大电压为较小一种，再根据欧姆定律和并联电路电流特点求出干路电流，运用求出电路中最大总功率；已知两电阻容许通过最大电流，根据串联电路电流特点可知，两电阻串联时电路容许通过最大电流为两个容许通过最大电流较小值，再根据串联电路电阻特点和欧姆定律求出电路最大电压。
【详解】
AD．根据可得，两电阻两端容许所加最大电压
，
因并联电路中各支路两端电压相等，则两只电阻并联时，电路中最大电压

通过乙电阻电流

则并联电路中最大总功率

故AD错误；
BC．因串联电路中各处电流相等，则两只电阻串联时，电路中最大电流

根据可得，串联电路两端容许加最大电压

故B错误、C对。
故选C。

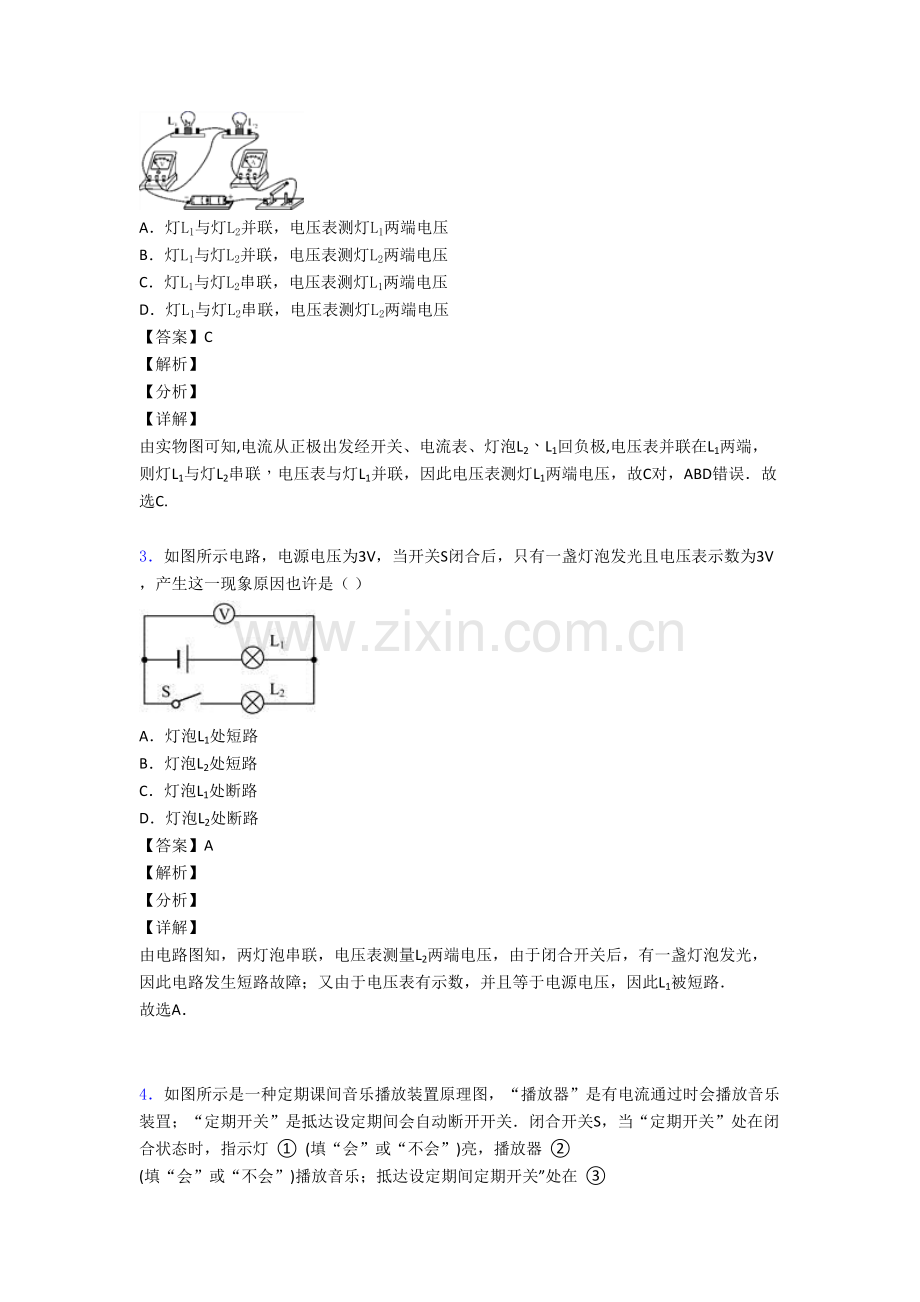

2．如实物图所示，如下判断对是( )

A．灯L1与灯L2并联，电压表测灯L1两端电压
B．灯L1与灯L2并联，电压表测灯L2两端电压
C．灯L1与灯L2串联，电压表测灯L1两端电压
D．灯L1与灯L2串联，电压表测灯L2两端电压
【答案】C
【解析】
【分析】
【详解】
由实物图可知,电流从正极出发经开关、电流表、灯泡L2、L1回负极,电压表并联在L1两端，则灯L1与灯L2串联，电压表与灯L1并联，因此电压表测灯L1两端电压，故C对，ABD错误．故选C.

3．如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表示数为3V，产生这一现象原因也许是（ ）

A．灯泡L1处短路
B．灯泡L2处短路
C．灯泡L1处断路
D．灯泡L2处断路
【答案】A
【解析】
【分析】
【详解】
由电路图知，两灯泡串联，电压表测量L2两端电压，由于闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又由于电压表有示数，并且等于电源电压，因此L1被短路．
故选A．

4．如图所示是一种定期课间音乐播放装置原理图，“播放器”是有电流通过时会播放音乐装罝；“定期开关”是抵达设定期间会自动断开开关．闭合开关S，当“定期开关”处在闭合状态时，指示灯 ① (填“会”或“不会”)亮，播放器 ② (填“会”或“不会”)播放音乐；抵达设定期间定期开关”处在 ③ (填“闭合”成“断开”)状态，“播放器”播放音乐，下列选项中对是( )

A．①会，②不会，③断开 B．①不会，②会，③闭合
C．①不会，②会，③断开 D．①会， ②不会，③闭合
【答案】A
【解析】
【分析】
【详解】
由题意知，闭合开关S，当“定期开关”处在闭合状态时，播放器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放音乐；抵达设定期间“定期开关”处在断开状态，播放器与指示灯串联，“播放器”有电流通过，“播放器”播放音乐，故选A．

5．小明为自家花卉大棚设计了一套智能电路管理系统，整个电路通断可以通过手动控制开关S1或手机远程控制开关S2实现。当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机。灯泡和风机均可独立工作，如下简化电路图符合规定是（　　）
A． B．
C． D．
【答案】C
【解析】
【详解】
由题知，整个电路通断可以通过手动控制开关S1或手机远程控制开关S2实现，阐明两开关能独立工作、互不影响，则S1和S2应并联在干路上；由题知，光线较暗时，光控开关S3自动闭合，接通灯泡提供照明，阐明开关S3与灯泡串联，闭合开关S4，启动风机，阐明开关S4与风机串联，而灯泡和风机均可独立工作，因此灯泡与风机应并联，综上结合选项可知，ABD不符合题意，C符合题意。

6．小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道红、绿交通信号灯电路产生了浓厚爱好，通过观测、思考，他画出了下列红，绿灯连接电路图，你认为对是　　
A． B．
C． D．
【答案】B
【解析】
【分析】
【详解】
由题，十字路口人行横道红、绿交通信号灯应能独立工作，互不影响，故应为并联电路。
A．两灯泡串联，两开关均闭合时红、绿交通信号灯同步发光，只闭合一种开关均不发光，故A错误；
B．只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯并联，独立工作，互不影响，故B对；
C．两开关都闭合时会导致电源短路且两灯泡不发光，任何一种开关断开时红绿交通信号灯同步发光，故C错误；
D．当只闭合开关S2时，两灯泡都发光；只闭合S1时绿灯亮，故D错误。
故选B。

7．如图新型落地扇有一种电源开关S1，闭合S1，电动机正常作，其内部尚有个防倾倒开关S2，S2处在常闭状态，当落地扇倾斜时S2能自动断开，使电动机停止工作，图中电路中符合这一功能是

A． B．
C． D．
【答案】C
【解析】
【详解】
ABCD．由题意可以得出，当开关S1和S2同步闭合时，电动机工作，当开关S2断开时，电动机就停止工作，因此两开关应当为串联关系，故ABD选项不符合题意，C选项符合题意。
故选C。

8．如图所示，开关闭合灯不亮，用电压表测量间有电压，则电路故障也许是（　　）

A．灯丝断路 B．灯内部短路
C．开关接触不良 D．变阻器滑片接触不良
【答案】A
【解析】
【详解】
A．灯丝断了闭合开关电路中没有电流，灯不亮，用电压表测量间是得到电源电压，故A符合题意；
B．灯内部短路闭合开关，灯不亮，用电压表测量间电压，电压表是测灯炮两端电压因此电压表是没有示数，故B不符合题意；
C．开关接触不良闭合开关电路中没有电流，灯不亮，用电压表测量，由于 点没有连接到电源负极，因此电压表没有示数，故C不符合题意；
D . 变阻器滑片接触不良闭合开关电路中没有电流，灯不亮，用电压表测量，由于 点没有连接到电源负极，因此电压表没有示数，故D不符合题意。

9．如图所示电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器滑片，小灯泡都不发光。现用一只电压表检测这一现象产生原因，当电压表接ab两点时，电压表无示数；接ac两点时，电压表有示数，则产生上述现象原因也许是（　　）

A．L短路 B．L断路 C．R断路 D．R0短路
【答案】A
【解析】
【分析】
【详解】
从图中可看到，这是一种串联电路，R、L、R0串联在一起。
A．假设L短路，电路中是有电流，当电压表接ab两点时，电压表是没有示数；接ac两点时，电压表测R0电压，有电流流过R0，那么电压表有示数；这些状况符合题中条件，因此也许是L短路，选项A符合题意；
B．假设L断路，那么电路中是没有电流，当电压表接ab两点时，有微小电流流过电压表，电压表测是电源电压，有示数；接ac两点时，没有电流流过电压表，电压表是没有示数；这些状况不符合题中条件，因此不也许是L断路，B项不合题意；
C．假设R断路，那么电路中是没有电流，当电压表接ab两点时，没有电流流过电压表，电压表是没有示数；接ac两点时，也没有电流流过电压表，电压表是没有示数；这些状况不符合题中条件，因此不也许是R断路，C项不合题意；
D．假设R0短路，电路中是有电流，当电压表接ab两点时，有电流流过灯L，电压表有示数；接ac两点时，电压表是没有示数；这些状况不符合题中条件，因此不也许是R0短路，D项不合题意。
故选A。

10．如图所示电路,闭合开关 S1、S2,下列对电路分析对是（ ）

A．L1 与 L2 并联，电流表 A1 测 L2 电流
B．L1 与 L2 串联，电流表 A2 测干路上电流
C．当开关 S2 断开时,通过 L1 电流不变, A2 示数变小
D．当开关 S2 断开时, A2 示数不变，通过 L1 电流变大
【答案】AC
【解析】
【分析】
【详解】
AB．由图可知，闭合开关 S1、S2，L1 与 L2 并联，电流表 A1 与 L2 在同一支路，因此电流表 A1 测 L2 电流，电流表 A2测量干路电流，故A对、B错误；
CD．并联电路各支路互不影响，由图可知，当开关 S2 断开时，L2 所在支路断开，通过L2电流为0，通过 L1 电流不变，干路电流表A2示数变小，故C对、D错误。

11．如图所示电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，灯熄灭了，两个电表中只有一种电表示数变大，则下列判断中对是（　　）

A．也许灯短路
B．一定灯断路
C．电阻R断路
D．以上状况均有也许
【答案】C
【解析】
【详解】
假设灯短路，那么灯会不亮，电压表测是电阻R两端电压，此时大小等于电源电压大小，电压表示数变大，根据欧姆定律可知，流过电阻R电流变大，即电流表示数变大，两表示数都变大，这与题意不符合，因此不也许灯短路；假设灯断路，那么没有电流流过灯泡，灯会不亮，电流表没有示数，电压表也没有示数，两表示数都变小，这与题意不符合，因此不也许灯断路；假设电阻R断路，那么没有电流流过灯泡，灯会不亮，电流表没有示数，电压表此时测是电源电压，电压示数变大，这与题意相符合；故选C。

12．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”字样．当滑动变阻器滑片P在最右端时，闭合开关S，通过灯泡电流为0.4A，移动滑动变阻器滑片P，在电路安全工作状况下，下列说法对是（ ）

A．向左移动滑动变阻器滑片P时灯泡变亮
B．滑片P在最右端时通过干路中电流是0.9A
C．R接入电路阻值变化范围是5Ω﹣15Ω
D．电路总电阻最大值为5Ω
【答案】D
【解析】
【详解】
A．由电路图可知，滑动变阻器与灯泡并联，由于并联电路独立工作、互不影响，因此滑片移动不能变化灯泡亮暗，故A错误；
B．当滑片位于右端时，滑动变阻器接入电路中电阻最大，由于并联电路中各支路两端电压相等，则通过滑动变阻器最小电流：

则干路电流
Imin=IL+R1min=0.4A+0.2A=0.6A，
故B错误；
C．由滑动变阻器铭牌可知，容许通过最大电流为1A，根据欧姆定律可得滑动变阻器最小电阻为：

因此R接入电路阻值变化范围是3Ω﹣15Ω，故C错误；
D．由于当滑动变阻器接入电路中电阻最大时电路中电阻最大，干路电流最小，因此，根据欧姆定律可得最大总电阻为：

故D对．

13．压敏电阻阻值是随所受压力增大而减小．小坤同学想设计一种通过电表达数反应压敏电阻所受压力大小电路，其中R0是定值电阻，R代表压敏电阻，规定压力增大时电表达数增大且符合电路安全，在下图所示电路中符合规定是：（　　）
A． B． C． D．
【答案】C
【解析】
【分析】
【详解】
A．由电路图可知，压敏电阻R压与定值电阻R0并联，电流表测R0支路电流，当压力增大时，压敏电阻R压阻值减小，因并联电路中各支路两端电压相等，因此由I=可知，电流表示数不变，故A不符合题意；
B．由电路图可知，压敏电阻R压与定值电阻R0并联，电压表测电源电压，电源电压不变，故B不符合题意；
C．由电路图可知，压敏电阻R压与定值电阻R0串联，电压表测R0两端电压，当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，定值电阻两端电压增大，电压表达数增大，故C符合题意．
D．由电路图可知，压敏电阻R压与定值电阻R0串联，电压表测R压两端电压，当压力增大时，压敏电阻R压阻值减小，由串联电路中电阻越大分得电压越大可知，电压表示数减小，故D不符合题意．

14．如图，三个不一样灯泡接在电源上，A1示数为I1，A2示数为I2，A3示数为I3，各表读数关系对是（ ）

A．I1=I2=I3 B．I1=I2+I3 C．I3＞I2＞I1 D．I1＞I2＞I3
【答案】D
【解析】
【分析】
由图可知三灯泡并联，A3测通过L3电流，A2测通过L2、L3电流，A1测干路电流，则由并联电路电流规律可知三表中电流大小关系。
【详解】
由图可知三灯泡并联，A3测通过L3电流，A2测通过L2、L3电流，故一定有
I2＞I3
A1测通过三个灯泡电流，故一定有
I1＞I2
因此
I1＞I2＞I3
故选D。

15．如图所示电路较为复杂,但采用合理估算，就可以算出电流表A与毫安表mA示数分别为( ).

A．0.13 A．30 mA
B．0.11 A, 10 mA
C．0.33 A,30 mA
D．0.31 A, 10 mA
【答案】A
【解析】
【详解】
通过电路图分析可知，1Ω和2个1000Ω是并联，因此可以忽视通过2个1000Ω电流，这样电路就简化成300Ω和1Ω、1000Ω并联，这样mA表测得是1Ω和1000Ω串联电路电流，在计算电流时，可以近似认为：

通过300Ω电流：

因此电流表A读数是：

故A项符合题意；BCD项不符合题意；

16．如图乙所示电路中,电源电压不变,小灯泡L.上标有“4V"字样，它电流随它两端电压变化图象如图甲所示。当开关S闭合,滑动变阻器滑片P移到a端时,灯泡L正常发光。当开关S断开,滑动变阻器滑片P移到距a端某一长度处时,电压表达数为3V。前后两种状况中,变阻器消耗功率之比为4:3。则下列说法错误是

A．电源电压为4V
B．当开关S断开时,滑动变阻器滑片P移到了距a端长度处
C．当开关S闭合,滑动变阻器滑片P移到a端时电流表达数为0.56A
D．当开关S闭合,滑动变阻器滑片P移到a端时变阻器消耗功率为0.8 W
【答案】C
【解析】
【详解】
A．当开关S闭合，滑动变阻器滑片P移到a端时，小灯泡与滑动变阻器最大阻值并联，电流表测干路电流；由于并联电路中各支路两端电压相等，且灯泡正常发光，因此电源电压
U=UL额=4V
故A对，不符合题意；
BCD．当开关S断开时，滑动变阻器与小灯泡串联，电压表和滑动变阻器并联，测滑动变阻器两端电压，由于电压表达数为3V，根据串联电路电压规律可得，小灯泡两端电压为：
=4V-3V=1V
由图像知，此时通过小灯泡电流为0.2A，根据串联电路电流规律，通过滑动变阻器电流也为0.2A，则滑动变阻器电功率为：
=3V0.2A=0.6W
滑动变阻器此时电阻为：
==15Ω
前后两种状况中，变阻器消耗功率之比为4:3，因此
=4=0.8W
故D对，不符合题意；
当开关S闭合，通过滑动变阻器电流为：
==0.2A
由图像知，小灯泡正常工作时，通过小灯泡电流为0.5A，当开关S闭合，滑动变阻器滑片P移到a端时，干路上电流表达数为
=0.2A+0.5A=0.7A
故C错误，符合题意；
当开关S闭合，滑动变阻器滑片P移到a端，即滑动变阻器最大阻值为：
==20Ω
==
当开关S断开时，滑动变阻器滑片P移到了距a端长度处，故B对，不符合题意。

17．如图所示电路中，电源电压保持不变，闭合开关后，A1 示数为 0.4A，A2 示数为 0.5A若灯 L 2 断路，则电流表 A1、A2、A 示数分别为

A．0.4A、0A、0.9A
B．0.4A、0.5A、0.9A
C．0.9A、0A、0.9A
D．0.4A、0A、0.4A
【答案】D
【解析】
【分析】
【详解】
所示电路为并联电路，L1、L2两端电压相等，若灯 L 2 断路，通过L2电流为0,由于电源电压不变,L1电阻不变,因此通过L1电流不变, A1示数仍为0.4A, A1、A串联,因此示数相似，故选D．

18．某同学运用如图甲所示电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。闭合开关，将滑片P滑到某一位置时，两电表示数如图乙所示，则下列说法不对是（ ）

A．此时灯泡电阻为8Ω
B．此时灯泡和滑动变阻器阻值之比为8∶7
C．该电路能探究串联电路电流特点
D．该电路能探究电流与电压关系
【答案】D
【解析】
【分析】
由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。
【详解】
A．此时灯泡电阻

故A对，不符合题意；
B．滑动变阻器两端电压

此时灯泡与滑动变阻器阻值之比

故B对，不符合题意；
C．运用该电路可以探究串联电路电流特点，故C对，不符合题意。
D．探究电流与电压关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压关系，故D错误，符合题意。
故选D。

19．有关如图所示电路判断，对是（　　）

A．只闭合开关时，灯泡、并联
B．只闭合开关时，灯泡、并联
C．只闭合开关、时，灯泡、串联
D．闭合所有开关时灯泡、并联，短路
【答案】D
【解析】
【分析】
【详解】
A．从图中可以看到，只闭合开关时，电流从电源正极流出，流过灯泡，流过开关，再流过灯泡，最终回负极，这时灯泡、是串联，A错误；
B．从图中可以看到，只闭合开关时，电流从电源正极流出，流过灯泡，流过开关，再流过灯泡，最终回负极，这时灯泡、是串联，B错误；
C．从图中可以看到，只闭合开关、时，电流从电源正极流出，不会流过灯泡，会流过开关，接着电流不会流过开关，由于开关是断开，电流会流过灯泡，最终回负极，这状况下只有灯泡接在电路中，C错误；
D．从图中可以看到，闭合所有开关时，电流从电源正极流出，不会流过灯泡，会流过开关，然后分为两部分电流，一部分电流往上流，流过开关、、灯泡，最终回负极，另一部分电流流过灯泡，最终回负极，由上述可知，灯泡、并联，被短路了，D对。
故选D。

20．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度影响，将它们连入同一电路中，为保证两灯均不坏，下列说法对是（　　）
A．将它们串联时，电路两端容许最大电压是15V      B．将它们并联时，干路中容许最大电流是3A
C．将它们并联时，电路中容许最大总功率是21W D．将它们串联时，L1容许最大功率是3W
【答案】D
【解析】
【分析】
【详解】
由灯泡L1标有“6V、2A”，可以求出
R1＝=＝3Ω，
由灯泡L2标有“9V、1A”，可以求出
R2＝=＝9Ω，
通过它们电流和两端电压都不能超过额定值，否则会损坏灯泡；
将它们串联时，则干路最大电流是1A，总电压为
1A×(3Ω+9Ω)＝12V，
故A不符合题意；
将它们并联时，干路两端最大电压为6v，因此干路中容许最大电流
I=+2.67A
故B不符合题意；
将它们并联时，电路中容许最大总功率
P＝+＝16W，
故C不符合题意；
将它们串联时，L1容许最大电流是1A，因此最大功率
P＝I2R＝=3W，
故D符合题意；
故选D。

21．击剑比赛中，当甲方运动员剑击中乙方导电服时（相称于如图中 “S甲”闭合），乙方指示灯L乙亮；当乙方运动员剑击中甲方导电服时（相称于如图中“S乙”闭合），甲方指示灯L甲亮．在如图所示四个电路中，也许实现上述功能是（ ）
A． B． C． D．
【答案】D
【解析】
【详解】
根据情景和题意可知，甲击中乙，相称于甲闭合了乙灯开关，乙灯亮．相似道理，乙控制着甲灯开关，两个灯可以单独发光，也可以同步发光，阐明两灯是并联，因此对电路应是D．

22．在如图所示电路中，闭合开关S，电路正常工作一段时间后灯L熄灭，一种电表示数变大，另一种电表示数变为零，将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L或电阻R上，则（　　）

A．灯L短路 B．灯L断路
C．电阻R断路 D．电阻R短路
【答案】A
【解析】
【详解】
A．当灯L短路时，电压表达数为零，电流表达数变大；对调后，灯L相称于导线，电流表和电压表均有示数，故A符合题意；
B．当灯L断路时，将灯L和电阻R对调，电路处在断路状态，电流表和电压表达数均为零，故B不符合题意；
C．当电阻R断路时，整个电路断路，电压表和电流表均没有示数，故C不符合题意；
D．当电阻R短路时，电灯发光，对调后，电压表达数为零，故D不符合题意．
