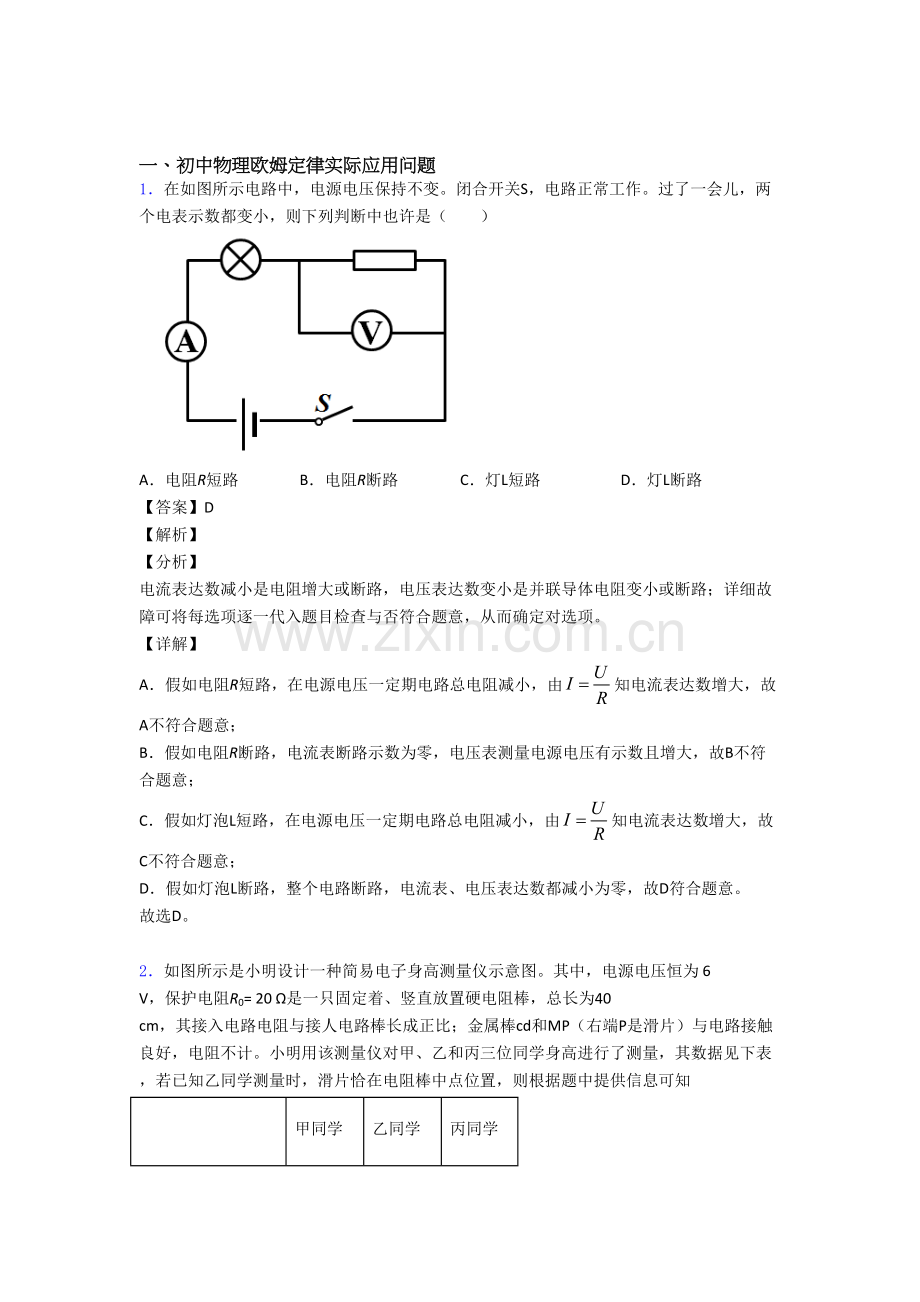

一、初中物理欧姆定律实际应用问题
1．在如图所示电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，两个电表示数都变小，则下列判断中也许是（ ）
A．电阻R短路 B．电阻R断路 C．灯L短路 D．灯L断路
【答案】D
【解析】
【分析】
电流表达数减小是电阻增大或断路，电压表达数变小是并联导体电阻变小或断路；详细故障可将每选项逐一代入题目检查与否符合题意，从而确定对选项。
【详解】
A．假如电阻R短路，在电源电压一定期电路总电阻减小，由知电流表达数增大，故A不符合题意；
B．假如电阻R断路，电流表断路示数为零，电压表测量电源电压有示数且增大，故B不符合题意；
C．假如灯泡L短路，在电源电压一定期电路总电阻减小，由知电流表达数增大，故C不符合题意；
D．假如灯泡L断路，整个电路断路，电流表、电压表达数都减小为零，故D符合题意。
故选D。

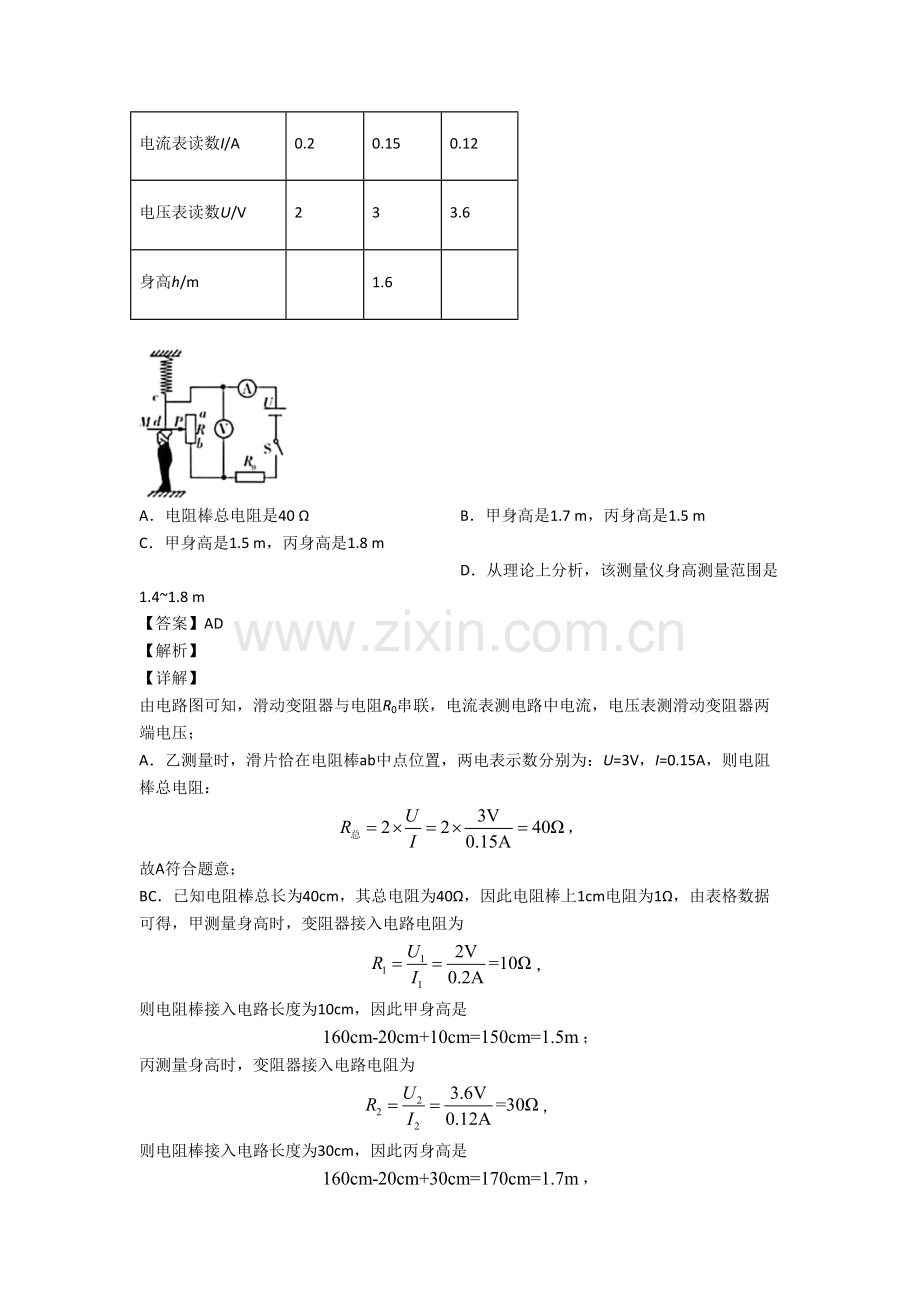

2．如图所示是小明设计一种简易电子身高测量仪示意图。其中，电源电压恒为 6 V，保护电阻R0= 20 Ω是一只固定着、竖直放置硬电阻棒，总长为40 cm，其接入电路电阻与接人电路棒长成正比；金属棒cd和MP（右端P是滑片）与电路接触良好，电阻不计。小明用该测量仪对甲、乙和丙三位同学身高进行了测量，其数据见下表，若已知乙同学测量时，滑片恰在电阻棒中点位置，则根据题中提供信息可知
甲同学
乙同学
丙同学
电流表读数I/A
0.2
0.15
0.12
电压表读数U/V
2
3
3.6
身高h/m
1.6
A．电阻棒总电阻是40 Ω B．甲身高是1.7 m，丙身高是1.5 m
C．甲身高是1.5 m，丙身高是1.8 m D．从理论上分析，该测量仪身高测量范围是1.4~1.8 m
【答案】AD
【解析】
【详解】
由电路图可知，滑动变阻器与电阻R0串联，电流表测电路中电流，电压表测滑动变阻器两端电压；
A．乙测量时，滑片恰在电阻棒ab中点位置，两电表示数分别为：U=3V，I=0.15A，则电阻棒总电阻：
，
故A符合题意；
BC．已知电阻棒总长为40cm，其总电阻为40Ω，因此电阻棒上1cm电阻为1Ω，由表格数据可得，甲测量身高时，变阻器接入电路电阻为
，
则电阻棒接入电路长度为10cm，因此甲身高是
；
丙测量身高时，变阻器接入电路电阻为
，
则电阻棒接入电路长度为30cm，因此丙身高是
，
故B、C不符合题意；
D．当滑片在a点时，滑动变阻器所有接入电路，因此测量范围最大是
，
当滑片在b点时，滑动变阻器接入电路电阻为0，因此测量范围最小是
，
即从理论上分析，该测量仪身高测量范围是1.4～1.8m，故D符合题意。
3．如图所示，电源电压保持不变，R1为滑动变阻器，R2、R3为定值电阻，电压表V1、V2示数变化量分别为和，电流表A1、A2示数变化量分别为和。下列说法对是（ ）
A．闭合开关S1、S2，向右调整滑片P，A1、A2示数变小，且变化量相等
B．保持滑片P位置不变，开关S1保持断开，S2由断开到闭合，A1示数增大，V2示数不变
C．断开开关S1、S2，向左调整滑片P，V1示数变大，V2示数变小，A1示数变小
D．断开开关S1、S2，向右合适调整滑片P，R2阻值等于
【答案】AD
【解析】
【分析】
【详解】
A．闭合开关S1、S2时，变阻器R1和定值电阻R2、R3并联，电流表A1测量是干路电流，电流表A2测量通过变阻器R1电流，当向右调整滑片P时，变阻器R1接入电阻变大，故其电流变小，即电流表A2示数变小；电流表A1示数为R1、R2、R3所在三条支路电流之和，R2和R3所在支路电阻不变，因此这两条支路电流也未发生变化，因此A1示数因A2示数变小而变小，且两电流表达数变化量相等，故A对；
B．保持滑片P位置不变， S1和S2都断开时，变阻器R1和定值电阻R2、R3串联；S1保持断开，S2由断开到闭合时，定值电阻R2、R3以及电压表V2同步被短路；从中可以看出开关S1保持断开，S2由断开到闭合时，电路中总电阻变小，故总电流变大，即电流表A1示数增大；同步电压表V2短路，因此V2示数从有到无，即它示数会减小，故B错误；
C．断开开关S1、S2时，变阻器R1和定值电阻R2、R3串联，向左调整滑片P时，变阻器R1接入电阻会减小，而R2和R3电阻不变；电压表V1示数为R1和R2两端电压之和，由串联电路分压原理可知，其示数会减小；电压表V2示数为R2和R3两端电压之和，其示数会变大；A1示数为此串联电路中电流，它会由于总电阻减小而增大，故C错误；
D．断开开关S1、S2，变阻器R1和定值电阻R2、R3串联；当变阻器滑片P右移时，变阻器接入电路中电阻变大，故电流表A1示数会变小。若电流表A1示数变化量为，由于电压表V2测量是R2、R3电压之和，R2、R3都为定值电阻，故电压表V2示数会变小，其变化量
电压表V1示数为R1和R2两端电压之和，其示数变化量和定值电阻R3两端电压变化量相等
由以上两式可得
故D对。
故选AD。
4．两个小灯泡L1和L2，规格分别是“6V，3W”和“3V，3W”，分别如图甲乙所示接入电路，闭合开关S，两灯泡发光，不考虑温度对灯丝电阻影响，下列说法对是（ ）
A．甲电路中，当电源电压为9V时，两个小灯泡都正常发光
B．甲电路中容许最大电流为0.5A
C．乙电路中，当L2正常发光时，干路电流为1.25A
D．乙电路中，电路消耗最大功率为3W
【答案】BC
【解析】
【详解】
A．由P=UI可得，两灯泡额定电流分别为：
，
，
因两灯泡额定电流不相等，由于两只灯泡串联，因此，两只灯泡不也许同步正常发光，故A错误；
B．因串联电路中各处电流相等， 因此，电路中最大电流
，
故B对；
C．由可得，两灯泡电阻分别为：
，
，
两灯额定电压分别为U1 =6V，U2 =3V， 由于并联电路各支路两端电压相等， 因此，两灯泡并联时，电源电压不超过3V，则两支路电流分别为：
，
，
则并联接入电路中时，干路最大电流：
。
故C对；
D．乙电路中，U=3V，I=1.25A电路消耗最大功率为
。
故D错误。
5．在图甲所示电路中，R0、R2为定值电阻，电流表、电压表都是理想电表。滑动变阻器R1滑片由一端移到另一端，电压表V1、V2和电流表A示数均要发生变化。两电压表达数随电流表达数变化图线如图乙所示。则下列判断中对是（ ）
A．电阻R0为2Ω B．V2示数变化图线为b
C．电源电压为14V D．滑动变阻器R1阻值最大为9Ω
【答案】AD
【解析】
【分析】
由电路图可知，滑动变阻器R1、电阻R2、电阻R0串联在电路中，电压表V1测量R1和R2两端总电压，电压表V2测量R2两端电压，电流表测量电路中电流；
(1)当滑片P向左移动时，滑动变阻器R1连入电阻变小，从而使电路中总电阻变小，根据欧姆定律可知，电路中电流变大，R0两端电压变大，R2两端电压变大，由串联电路电压特点可知，R1和R2两端总电压变小，由此可知图象中上半部分b为电压表V1示数变化图线，下半部分a为电压表V2示数变化图线；
(2)由图像可知：当电压表V1示数（R1和R2两端电压）为10V时，此时电压表V2示数（R2两端电压）为1V，电路中电流为1A，根据串联电路电压特点求出此时滑动变阻器两端电压，再根据欧姆定律求出滑动变阻器阻值，最终运用电阻串联表达出电源电压；
(3)由图像可知：当滑片P移至最左端，滑动变阻器连入电阻为0，此时电路中总电阻最小，电路中电流最大为4A，此时两电压表示数都为4V，根据串联电路电压特点和欧姆定律表达出电源电压，根据电源电压不变得出等式即可求出R0和电源电压。
【详解】
由电路图可知，滑动变阻器R1、电阻R2、电阻R0串联在电路中，电压表V1测量R1和R2两端总电压，电压表V2测量R2两端电压，电流表测量电路中电流；
B．当滑片P向左移动时，滑动变阻器R1连入电阻变小，从而使电路中总电阻变小，根据欧姆定律可知，电路中电流变大，R0两端电压变大，R2两端电压变大，由串联电路电压特点可知，R1和R2两端总电压变小，据此判断：图像中上半部分b为电压表V1示数变化图线，下半部分a为电压表V2示数变化图线，故B错误；
D．由图像可知：当R1和R2两端电压为10V时，R2两端电压为1V，电路中电流为1A，根据串联电路总电压等于各分电压之和可知，滑动变阻器两端电压：
，
根据欧姆定律可得，滑动变阻器接入电路阻值：
，
故D对；
AC．根据串联电路总电压等于各分电压之和，有电源电压：
------①
当滑片P移至最左端，滑动变阻器连入电阻为0，两电压表都测量电阻R1两端电压，示数都为4V，电路中电流最大为4A，电源电压：
------②
联立①②式，解得：R0=2Ω，U=12V，故A对、C错误。
【点睛】
本题综合考察欧姆定律在串联电路中应用，规定学生对电学知识掌握全面且纯熟，通过方程组思想来解答，一道很经典考题。
6．如图甲所示电路中，电源电压保持不变，当闭合开关S，调整滑动变阻器阻值从最大变化到最小，两个电阻“U—I”关系图像如图乙所示，则下列判断对是（ ）
A．电源电压为10V
B．定值电阻R1阻值为10Ω
C．变阻器滑片在中点时，电流表达数为0.3A
D．滑动变阻器R2阻值变化范围为0～10Ω
【答案】BC
【解析】
【分析】
从“U—I”关系图像可以看出，甲为滑动变阻器关系图像，由于最终电压变为0，此时滑动变阻器电阻为0，乙为电阻R1图像；当滑动变阻器阻值最大时，电路中电流最小，根据图像读出电表示数，运用串联电路电压特点求出电源电压，运用欧姆定律求出电阻R1电阻和滑动变阻器最大阻值；根据电阻串联和欧姆定律求出变阻器滑片在中点时，电路中电流。
【详解】
A．当滑动变阻器阻值最大时，两电阻串联，干路电流最小；由图乙可知，此时电路中电流I=0.2A，电阻R1电压U1=2V，滑动变阻器两端电压U2=4V；串联电路总电压等于各支路电压之和，则电源电压为：
，
则A错误；
B．由可得，定值电阻R1阻值：
，
则B对；
CD．滑动变阻器阻值最大为：
，
即滑动变阻器R2阻值变化范围为0∼20Ω，串联电路中总电阻等于各分电阻之和，则变阻器滑片在中点时，电流表达数：
，
故C对、D错误；
故选BC。
7．如图所示是某车间自动除尘装置简化电路图。空气中尘埃量较少时，光源发出来光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃反射，部分光越过挡板射到光敏电阻上，衔铁被吸下，启动自动除尘模式。若图中a、b一种是除尘器，一种是指示灯，则下列说法对是（ ）
A．电磁继电器运用电磁感应原理工作
B．光敏电阻阻值随光照强度增大而增大
C．控制电路电流随光照强度增大而增大
D．a是指示灯，b是除尘器
【答案】CD
【解析】
【分析】
【详解】
A．电磁继电器是运用电流磁效应原理工作，A错误；
BC．由题意可知，衔铁被吸下，阐明电磁铁磁性增强了，电路中电流变大，电源电压不变，根据可知，电路中电阻变小，即光敏电阻阻值变小，这时光照强度是增强，因此光敏电阻阻值随光照强度增大而减小，控制电路电流随光照强度增大而增大，B错误、C对；
D．当空气中尘埃量达到一定值时，除尘器开始工作，衔铁是被吸下，这时b接入电路，a没有接入电路，因此b应当是除尘器，a是指示灯，D对。
故选CD。
8．根据欧姆定律可以得到公式R=，有关这个公式下列说法中，对是
A．同一导体电阻与加在它两端电压成正比
B．同一导体电阻与通过它电流成反比
C．导体两端电压为零时，导体电阻也为零
D．同一导体两端电压增大几倍，通过它电流也增大几倍，电压与电流比值不变
【答案】D
【解析】
【分析】
【详解】
导体阻值是导体自身所具有性质，其大小决定于导体长度、材料和横截面积，与通过它电流、它两端电压无关，电阻不伴随电压和电流变化而变化，因此A、B、C说法错误，不符合题意．由欧姆定律得出，若懂得导体两端电压和导体中电流，我们可以计算导体电阻；导体两端电压增长几倍，导体中电流也增长几倍，但电压和电流比值不变，因此D说法对，符合题意．
故选D．
9．如图所示，是一科技创新小组同学们设计水位计工作原理图，绝缘浮子随水位升降带动滑动变阻器R金属滑杆P升降，通过电压表是显示数据来反应水位升降状况．水位最低时，滑杆P随位于Ra端处．L是一种指示灯，电路各部分接触良好，不计导线电阻．下列判断对是（ ）
A．当水位不变时，则电压表达数不变，指示灯不亮
B．当水位下降时，则电压表达数变小，指示灯变亮
C．当电压表达变大，指示灯变暗，则表明水位上升
D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线
【答案】BC
【解析】
【分析】
【详解】
由图可知，指示灯和滑动变阻器串联，电压表测量滑动变阻器两端电压．
A．当水位不变时，滑动变阻器阻值不变，则电压表达数不变，指示灯亮；
B．当水位下降时，滑动变阻器阻值减小，电路中电流变大，指示灯变亮，由串联分压U1/U2=R1/R2可知，滑动变阻器两端电压减小，则电压表达数变小；
C．当电压表达数变大，滑动变阻器阻值变大，电路中电流变小，指示灯变暗，则表明水位上升；
D．由于水位最低时，滑杆P位于Ra端处，此时电压表示数为零．因此，若将电压表改装成水位计，则电压表零刻度线处应当标为最低水位．
故选BC
10．某同学在探究“电阻上电流跟两端电压关系”时，运用图甲所示电路，在a、b两点分别接入定值电阻R1 ， R2 ， 通过调整滑动变阻器测得多组数据，并根据数据绘制了两个电阻U﹣I关系图象，如图乙所示，若将R1 ， R2构成并联电路，当通过R1电流为1A时，通过R2电流为（ ）
A．0.5A B．1A C．2A D．3A
【答案】A
【解析】
【分析】
【详解】
由图中U-I关系图像可见，当R1、R2两端电压相似（等效于并联）时，通过R2电流是通过R1电流二分之一，若将R1，R2构成并联电路，当通过R1电流为1A时，通过R2电流为0.5A。
11．为了能自动记录跳绳次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示，R1是一种光敏元件，每当绳子挡住了射向 R1红外线时，R1电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每时刻电压。若已知电源电压为12V，某时段AB 间电压随时间变化图象如图乙所示，则下列说法对是（ ）
A．AB两端电压为6V时，跳绳自动计数器会计数一次
B．绳子挡住了射向R1红外线时，R1和R2阻值相等
C．绳子没有挡住射向R1红外线时，R1两端电压是R2两端电压3倍
D．绳子挡住了射向R1红外线时，R1两端电压是R2两端电压5倍
【答案】D
【解析】
【详解】
A．由甲图电路知，R1与R2串联，AB间电压为R2两端电压。由题知，当射向R1激光被挡时，R1阻值变大，根据串联电路分压原理知，R1分得电压增大，R2分得电压减小，由图象知，此时U2＝UAB＝2V，由于R1电阻变大，自动计数器会计数一次，即AB间电压为2V计数一次，故A错误；
B．由串联电路分压原理有：
，
即：
，
因此：R1＝5R2，故B错误；
C．当射向R1激光没有被挡时，R1阻值变小，R1分得电压减小，R2分得电压增大，由图象知，此时，
由串联电路分压原理有：
，
即：
，
因此：
R1'＝R2，
故C错误；
D．由C知
R1'＝R2
且
R1＝5R1'，
即绳子挡住了射向R1红外线时，R1阻值会变为本来5倍，故D对。
12．所示电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器滑片P由B端向A端滑动一段距离，电压表、示数变化量分别为、，电流表达数变化量为。下列判断中对是（ ）
A．定值电阻阻值为
B．电阻消耗电功率增大了
C．电压表达数变大，电压表达数变大，电流表达数变大
D．电压表达数与电流表达数比值不变
【答案】A
【解析】
【分析】
【详解】
A．由题图可知，两电阻与滑动变阻器串联，电压表测量与滑动变阻器两端电压，电压表测量两端电压，两端电压是
因此
故
故A对；
B．滑片由B端向A端滑动过程中，滑动变阻器接入电路电阻变大，因此电路电流减小，由可知，电阻消耗电功率减小，而不是增大，故B错误；
C．将滑动变阻器滑片P由B端向A端滑动一段距离，接入电路中电阻变大，电路中总电阻变大，由欧姆定律可知，电路中电流变小即电流表示数变小，因此两端电压变小即电压表示数变小，因串联电路中总电阻等于各分电阻之和，因此和滑动变阻器两端电压之和变大即电压表示数变大，故C错误；
D．由于电压表示数变大，电流表示数变小，因此电压表达数与电流表达数比值变大，故D错误。
故选A。
13．小丽用光敏电阻设计了一种“智能家居照明灯”电路，如图所示。照明灯L标有“220V 40w”字样，在天暗时L自动点亮，天亮时L自动熄灭。如下有关描述对是（ ）
A．导线B应连接家庭电路中火线
B．小丽选择光敏电阻阻值大小应伴随光照强度增强而变大
C．闭合开关S后，电磁铁上端为N极
D．要减少夜间照明时间，应将滑动变阻器滑片P向b端移动
【答案】D
【解析】
【分析】
【详解】
A．根据安全用电原则可知，当灯泡不工作时其两端应无电，因此A是火线，B是零线，故A错误；
B．天暗时灯自动亮，阐明此时照明电路闭合即衔铁断开，由图可知此时电磁铁磁性减弱即电路中电流变小，根据可知电路中电阻变大即此时光敏电阻阻值变大；反之天亮时光敏电阻阻值变小，因此她选择光敏电阻阻值大小应伴随光照强度增强而变小，故B错误；
C．闭合开关S后，电流从电磁铁上端流入，下端流出，根据安培定则可判断电磁铁上端为S极，下端为N极，故C错误；
D．要减少夜间照明时间，可通过增长电磁铁磁性来实现，电磁铁通过电流越大，磁性越大；根据可知可以减小电路阻值，可将滑动变阻器滑片P向b端移动，故D对。
故选D。
14．如图所示，电源电压为4.5V，电压表量程为“0~3V”，电流表量程为“0~0. 6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2. 5V 1. 25W”(灯丝电阻不变)，在保证电路安全状况下，移动滑动变阻器滑片，下列说法对是（ ）
A．小灯泡额定电流是0.6A
B．滑动变阻器连入电路阻值变化范围是4Ω~ 10Ω
C．电压表达数变化范围是0~3V
D．电流表达数范围是0.2~0.5A
【答案】B
【解析】
【分析】
【详解】
A．由题意知，小灯泡额定电流
故A错误；
B．结合题意及电路图知，小灯泡和滑动变阻器串联，电压表测滑动变阻器电压，其最大电压为3V，电路中容许通过最大电流为0.5A，小灯泡电阻
当变阻器接入电路阻值最大时，其两端电压最大为3V，则小灯泡两端电压为1.5V，据串联电路特点得
即
此时变阻器电阻
Rmax=10Ω
当变阻器接入电路中电阻最小时，电路中电流最大为0.5A，则小灯泡电压为2.5V，变阻器两端电压为2V，据串联电路特点得
因此此时变阻器接入电路电阻
Rmin=4Ω
故B对；
C．电压表测变阻器电压，而变阻器接入电路中电阻最小为4Ω，最小电压为2V，则变阻器两端电压不能为0，故C错误；
D．当电路中电阻最大时，电流最小，此时电流为
故D错误。
故选B。
15．如图所示，电源电压保持6V不变，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻规格为“10Ω0.5A”，滑动变阻器规格为“20Ω 1A”。闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法对是（ ）
A．电阻R1消耗功率容许变化范围为0.4W~0.9W
B．电流表达数容许变化范围为0.2A~0.5A
C．电路消耗总功率容许变化范围为l.2W~3W
D．变阻器R2接入电路阻值容许变化范围为2Ω~10Ω
【答案】D
【解析】
【分析】
滑动变阻器R2与定值电阻R1串联，电压表测滑动变阻器两端电压，电流表测电路中电流；根据串联电路分压原理（电阻越大，电阻两端电压越高），当电压表示数最大时，变阻器接入电路电阻最大；当电流表示数达到最大值时，变阻器接入电路电阻最小；根据欧姆定律应用可分别求出电路中总电阻和滑动变阻器接入电路中电阻值，同步可以确定电压表达数、电流表达数以及电路中总功率变化。
【详解】
由图知，R2与定值电阻R1串联，电压表测滑动变阻器两端电压，电流表测电路中电流；
AB．由题意知，当电压表最大测量值为3V时，由串联电路特点知，此时定值电阻R1两端电压U1=3V，由欧姆定律可得此时电路中电流：
，
因此电路中最小电流为0.3A，故B错误；
电阻R1消耗功率最小功率：
，
故A错误；
C．电路消耗最小功率：
；
故C错误；
D．此时滑动变阻器接入电路中电阻最大：
；
当电路中电流最大为0.5A时，滑动变阻器接入电路中电阻最小，由欧姆定律可知此时电路中总电阻最小：
，
滑动变阻器接入电路中电阻最小：
，
则变阻器R2接入电路阻值容许变化范围为2Ω~10Ω，故D对。
16．如图甲所示电路中，电源电压保持不变。闭合开关S，当滑动变阻器滑片P从b端移动到a端过程中，定值电阻R0两端电压随滑动变阻器R1接入电路阻值变化状况如图乙所示，下列说法错误是（ ）
A．电源电压为6V
B．定值电阻R0阻值为10Ω
C．当滑片P在b端时，通过R0电流为0.6A
D．当滑动变阻器接入电路阻值为20Ω时，R0消耗电功率为0.4W
【答案】C
【解析】
【分析】
【详解】
A．由图乙可知，当滑动变阻器R1接入电路阻值为0时，定值电阻R0两端电压为6V，此时定值电阻R0两端电压等于电源电压，故A项对，不符合题意；
BC．当滑片P在b端时，由图乙可知，滑动变阻器R1接入电路阻值最大为50Ω，此时定值电阻R0两端电压为1V，根据串联分压特点可知滑动变阻器两端电压为
由于串联电路电流到处相等，则通过R0电流为
根据可得定值电阻R0阻值
故B项对，不符合题意，C项错误，符合题意；
D．当滑动变阻器接入电路阻值为20Ω时，由图乙可知，此时定值电阻R0两端电压为2V，根据可得R0消耗电功率
故D项对，不符合题意。
故选C。
17．图甲是模拟调光灯。电源电压为4V，小灯泡额定电压为2.5V，电流随电压变化I-U图像如图乙所示，小灯泡两端电压达到0.4V时“刚亮”，铅笔芯长15cm、阻值为 30Ω，其阻值与长度成正比。回形针 A 固定在铅笔芯右端，回形针 P 可以在铅笔芯上自由滑动。该调光灯在使用时，如下说法对是（ ）
A．闭合开关，移动P不能持续调光
B．闭合开关，P滑到距A点10cm处，小灯泡实际功率为0.15W
C．在距A点 2.5cm 处做标识，可以提醒P向 A滑过此处，小灯泡将不安全
D．小灯泡工作时，从“刚亮”到正常发光，实际功率变化范围为0.064W~0.75W
【答案】C
【解析】
【分析】
【详解】
A．当铅笔芯电阻所有接入电路中时，因串联电路中总电压等于各分电压之和，其各处
电流相等，因此由可知，电源电压为
即
由图乙可知，灯泡两端电压U = 0.4V，通过灯泡电流IL = 0.12A时符合，此时小灯泡两端电压达到0.4V“刚亮”，因此，闭合开关，移动P能持续调光，故A错误；
B．因铅笔芯长15cm、阻值为30N，其阻值与长度成正比，因此，P滑到距A点10cm处，接入电路中电阻
则电源电压
即
由图象可知，灯泡两端电压，通过灯泡电流时符合，此时小灯泡实际功率
故B错误；
C．P滑到距A点2.5cm处，接入电路中电阻
则电源电压
即
由图象可知，灯泡两端电压U"= 2.5V，通过灯泡电流I"= 0.3A时符合，此时灯泡正常发光， 因此，在距A点2.5cm处做标识，可以提醒P向A滑过此处，小灯泡两端电压超过额定电压将不安全，故C对；
D．小灯泡“刚亮”时实际功率
小灯泡正常发光时实际功率
因此，小灯泡工作时，从“刚亮’到正常发光，实际功率变化范围为0.048W~0.75W ，故D错误。
故选C。
18．如图，电源电压恒为18V，R0标有“36Ω0.5A”字样，R1标有“10Ω1A”字样，滑动变阻器R规格为“40Ω2A”，电流表量程为“0-3A”，电压表量程为“0-15V”，为保证电路安全，下列说法错误是（ ）
A．S、S3闭合，S1、S2都断开，调整滑动变阻器，电流表变化范围是0.36A-1A
B．S、S3闭合，S1、S2都断开，滑动变阻器接入电路阻值范围是8Ω-40Ω
C．S、S1、S2都闭合，S3断开时，滑动变阻器接入电路阻值范围是7.2Ω-40Ω
D．S、S1、S2都闭合，S3断开时，滑动变阻器可接入电路最小阻值为9Ω
【答案】D
【解析】
【分析】
(1)S、S3闭合，S1、S2都断开，电阻R1与滑动变阻器R串联，电压表测变阻器R两端电压，电流表测电路中电流；由电阻R1容许通过最大电流，即为电路中最大电流，根据求出此时电路总阻值，即可求出此时滑动变阻器接入阻值，即为最小阻值；当滑动变阻器滑片移到最大阻值处时，根据串联电路电压规律求出滑动变阻器两端电压值，与电压表最大量程比较，取其中较小电压值；若较小电压值为滑动变阻两端电压值，则滑动变阻器可所有接入电路，再根据求出对应电流，此时电流即为最小电流；若最小电压值为电压表最大量程值，根据串联电路电压规律求出电阻R1两端电压值，根据求出对应电流，再根据求出此时滑动变阻器接入阻值，即为可接入最大阻值；
(2)S、S1、S2都闭合，S3断开时，R0与滑动变阻器R并联，电流表测干路电流，而干路电流最大值为电流表量程最大值，根据并联电路电流特点求出通过滑动变阻器R电流，再根据欧姆定律求出滑动变阻器接入电路中电阻，即为可接入最小阻值．
【详解】
AB．S、S3闭合，S1、S2都断开，电阻R1与滑动变阻器R串联，电压表测变阻器R两端电压，电流表测电路中电流；由电阻R1容许通过最大电流，可知电路中最大电流为=1A，根据可知此时电路总阻值为：
，
则滑动变阻器接入最小阻值为：
，
当滑动变阻器滑片移到最大阻值处时，根据串联电路电压规律可知滑动变阻器两端电压值为：
，
则滑动变阻器可所有接入电路，再根据可知此时电路中最小电流为：
，
则S、S3闭合，S1、S2都断开，调整滑动变阻器，电流表变化范围是0.36A-1A，滑动变阻器接入电路阻值范围是8Ω-40Ω，故AB对，不符合题意；
CD．S、S1、S2都闭合，S3断开时，R0与滑动变阻器R并联，电流表测干路电流，由电流表量程为0-3A可知，干路中最大电流为0.3A，根据可知通过R0电流为：
，
根据并联电路电流特点可知通过滑动变阻器R电流为：
，
再根据可知此时滑动变阻器接入电路最小为：
，
则S、S1、S2都闭合，S3断开时，滑动变阻器接入电路阻值范围是7.2Ω-40Ω，故C对，不符合题意；D错误，符合题意．
【点睛】
本题为动态电路中欧姆定律运用经典题型,规定学生对串并联电路分析及电流、电压规律纯熟运用，再根据欧姆定律按电表量程及用电器规定进行范围计算，综合性比较强．
19．如图所示电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一种电表示数变大，另一种电表示数变小.如故障只发生在电阻R或灯L上，则下列判断中对是
A．电阻R一定断路 B．电阻R一定短路
C．灯L也许变亮 D．灯L亮度也许不变
【答案】C
【解析】
【分析】
【详解】
两表一种示数变大，另一示数变小有两种也许：
电流表示数变大，电压表示数变小，则应当是电路中电阻R局部短路，导致总电阻变小，电压表示数为零，而灯泡中电流增大，即灯泡变亮；
电压表示数变大，电流表示数变小，则应当是电路中电阻R断路，电流表示数为零，电压表示数为电源电压值，此时电路中电流为零，灯泡熄灭．
由以上分析可得，A、B、D判断均错误，C判断对．
20．如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，如下说法对是（ ）
A．滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光
B．滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光
C．滑片P滑到B端，同步闭合开关S1和S2，灯泡L仍正常发光
D．滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光
【答案】B
【解析】
【分析】
【详解】
A．当变阻器滑片滑至A端，闭合开关S1和S2，变阻器和灯泡并联，此时灯泡两端电压等于电源电压，灯泡正常发光；由于开关S1为干路中开关，因此开关S1断开，电路为断路，灯泡不发光；
B．当开关S1闭合，S2断开，为灯泡基本电路，并且灯泡两端电压等于电源电压，故灯泡正常发光．
C．当滑片P滑到B端，同步闭合两个开关，灯泡被短路，因此灯泡不会发光；
D．当滑片P滑到B端，开关S1闭合，S2断开，变阻器和灯泡串联，由于串联电路中各部分电压等于各部分电压之和，因此灯泡两端电压不大于电源电压，故灯泡不会正常发光．
故选 B．
