全国各地中考物理分类欧姆定律及答案解析.doc

一、初中物理欧姆定律实际应用问题
1．如图甲所示电路中，电源电压保持不变。闭合开关S，当滑动变阻器滑片P从b端移动到a端过程中，定值电阻R0两端电压随滑动变阻器R1接入电路阻值变化状况如图乙所示，下列说法错误是（ ）

A．电源电压为6V
B．定值电阻R0阻值为10Ω
C．当滑片P在b端时，通过R0电流为0.6A
D．当滑动变阻器接入电路阻值为20Ω时，R0消耗电功率为0.4W
【答案】C
【解析】
【分析】
【详解】
A．由图乙可知，当滑动变阻器R1接入电路阻值为0时，定值电阻R0两端电压为6V，此时定值电阻R0两端电压等于电源电压，故A项对，不符合题意；
BC．当滑片P在b端时，由图乙可知，滑动变阻器R1接入电路阻值最大为50Ω，此时定值电阻R0两端电压为1V，根据串联分压特点可知滑动变阻器两端电压为

由于串联电路电流到处相等，则通过R0电流为

根据可得定值电阻R0阻值

故B项对，不符合题意，C项错误，符合题意；
D．当滑动变阻器接入电路阻值为20Ω时，由图乙可知，此时定值电阻R0两端电压为2V，根据可得R0消耗电功率

故D项对，不符合题意。
故选C。

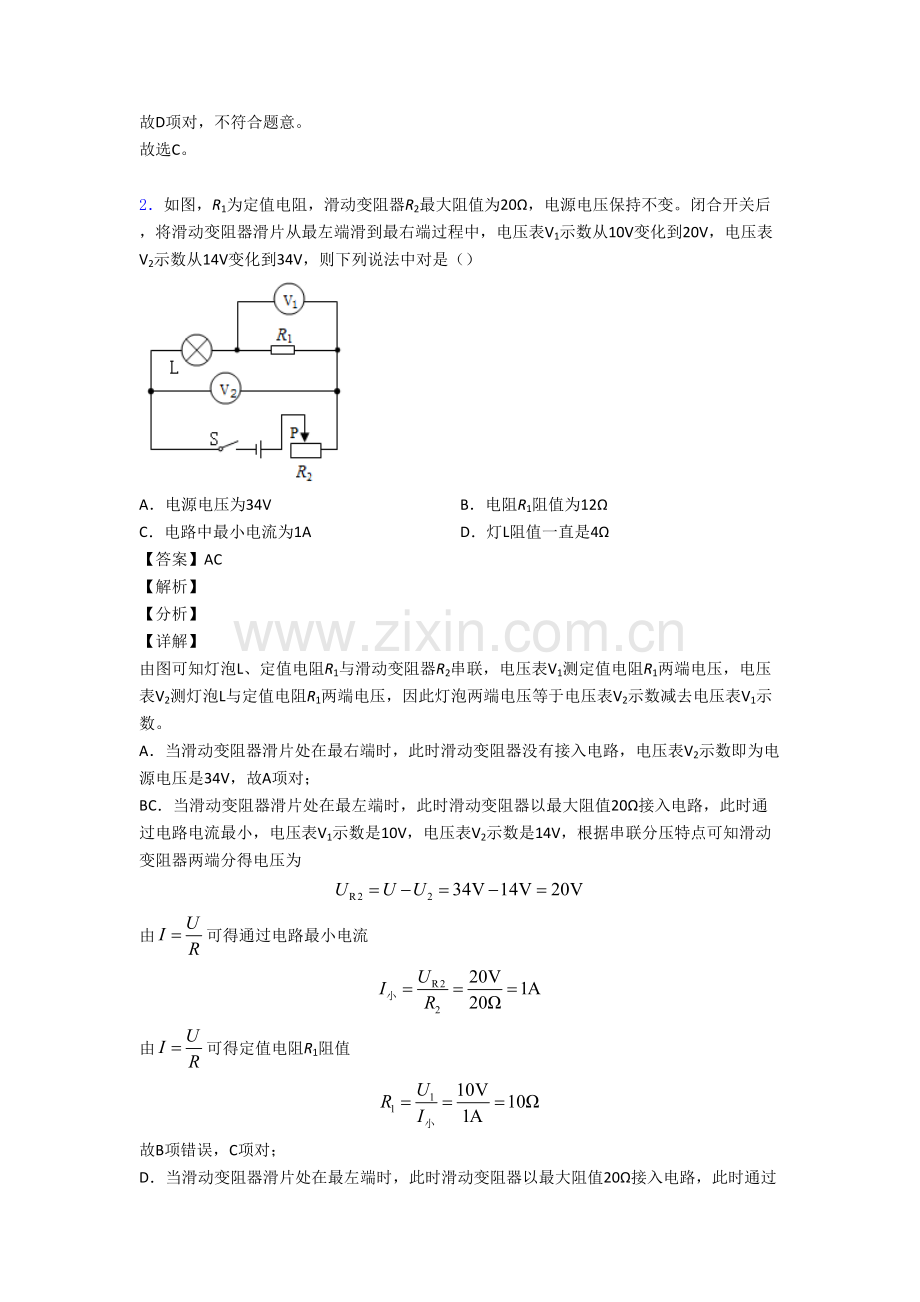

2．如图，R1为定值电阻，滑动变阻器R2最大阻值为20Ω，电源电压保持不变。闭合开关后，将滑动变阻器滑片从最左端滑到最右端过程中，电压表V1示数从10V变化到20V，电压表V2示数从14V变化到34V，则下列说法中对是（）

A．电源电压为34V B．电阻R1阻值为12Ω
C．电路中最小电流为1A D．灯L阻值一直是4Ω
【答案】AC
【解析】
【分析】
【详解】
由图可知灯泡L、定值电阻R1与滑动变阻器R2串联，电压表V1测定值电阻R1两端电压，电压表V2测灯泡L与定值电阻R1两端电压，因此灯泡两端电压等于电压表V2示数减去电压表V1示数。
A．当滑动变阻器滑片处在最右端时，此时滑动变阻器没有接入电路，电压表V2示数即为电源电压是34V，故A项对；
BC．当滑动变阻器滑片处在最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小，电压表V1示数是10V，电压表V2示数是14V，根据串联分压特点可知滑动变阻器两端分得电压为

由可得通过电路最小电流

由可得定值电阻R1阻值

故B项错误，C项对；
D．当滑动变阻器滑片处在最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小为1A，电压表V1示数是10V，电压表V2示数是14V，则灯泡两端电压为

由可得此时灯泡L电阻

当滑动变阻器滑片处在最右端时，此时滑动变阻器没有接入电路，此时通过电路电流最大，电压表V1示数是20V，电压表V2示数是34V，则灯泡两端电压为

由可得此时电路电流

则由可得此时灯泡L电阻

电路通过电流最大、最小时灯泡L阻值不一样，故D项错误。
故选AC。

3．如图所示，电源电压不变，a、b为电流表或电压表，滑片P在滑动变阻器R3中点，电路在工作时均安全。只闭合S1时，a、b均有示数；先闭合S1，再闭合S2，b示数有变化。下列判断对是（　　）

A．a是电压表
B．先闭合S1，再闭合S2，b示数也许变大
C．只闭合S1，滑片P向右滑动，b示数变化量不小于a示数变化量
D．若将b换成另一种电表，开关均闭合，滑片P向左滑动，a示数变化量与b示数变化量比值等于
【答案】AC
【解析】
【分析】

【详解】

A．若a是电流表，当S1闭合后，电源短路，因此a是电压表，故A对；
B．只闭合S1，电路为串联电路，三电阻串联，再闭合S2，R1被短路，假如b是电流表，由于R1和R2一直被短路，电路总电阻不变，b读数不变。假如b是电压表，R1被短路后，电压表测量阻值变小，分得电压变小，读数变小，由题意可得，b示数有变化，因此b是电压表，示数一定变小，故B错误；
C．只闭合S1，电路为串联电路，a测量R2和滑动变阻器两端电压，b测R1和R2两端电压，滑片P向右滑动，阻值变小，则

分子不变，分母变小，因此Ub：Ua越来越大，因此b示数变化量不小于a示数变化量，故C对；
D．若将b换成另一种电表，即换成电流表，则R1和R2均被短路，a测量滑动变阻器两端电压，b测通过滑动变阻器电流，因此ab比值为滑动变阻器阻值，故D错误。
故选AC。

4．两个小灯泡L1和L2，规格分别是“6V，3W”和“3V，3W”，分别如图甲乙所示接入电路，闭合开关S，两灯泡发光，不考虑温度对灯丝电阻影响，下列说法对是（ ）

A．甲电路中，当电源电压为9V时，两个小灯泡都正常发光
B．甲电路中容许最大电流为0.5A
C．乙电路中，当L2正常发光时，干路电流为1.25A
D．乙电路中，电路消耗最大功率为3W
【答案】BC
【解析】
【详解】
A．由P=UI可得，两灯泡额定电流分别为：
，
，
因两灯泡额定电流不相等，由于两只灯泡串联，因此，两只灯泡不也许同步正常发光，故A错误；
B．因串联电路中各处电流相等， 因此，电路中最大电流
，
故B对；
C．由可得，两灯泡电阻分别为：
，
，
两灯额定电压分别为U1 =6V，U2 =3V， 由于并联电路各支路两端电压相等， 因此，两灯泡并联时，电源电压不超过3V，则两支路电流分别为：
，
，
则并联接入电路中时，干路最大电流：
。
故C对；
D．乙电路中，U=3V，I=1.25A电路消耗最大功率为
。
故D错误。

5．在如图所示电路中，电源电压保持不变，下列说法对是（ ）

A．只闭合开关 S1，变阻器滑片向左移动时，电压表 V1 无示数，电压表 V2 与电流表 A 示数 比值不变
B．只闭合开关 S3，移动变阻器滑片，电压表 V1 示数变化量与电流表 A 示数变化量比值不 变
C．只闭合开关 S2，移动变阻器滑片，电压表 V1 示数变化量等于电压表 V2 示数变化量
D．若不考虑电表量程等元件安全问题，当闭合开关 S1、S3，变阻器滑片置于最左端时，R1 消耗功率最大
【答案】BD
【解析】
只闭合开关 S1 ，R1 和V1 没有接入电路，电压表V1 无示数；R2 、R3串联，电压表V2 测变阻器R3 电压，电流表测电路中电流；由欧姆定律可知，电压表V2 与电流表A示数比值即为变阻器连入电路中电阻大小，故当滑片向左移动时，该比值变小，A错误；
只闭合开关S3 ，R1 、R3 串联，电压表V1 测R1 电压，电流表测电路中电流，由I=U/R可得，前后两次电阻R1 大小：R1 =U1/I1=U2/I2，由合分比定理可得R1 =U1−U2/I1−I2，即电压表V1 示数变化量与电流表A示数变化量比值不变，B对；
只闭合开关 S2 ，R1 、R2 、R3 串联，电压表V1 测R1 电压，电压表V2 测R3 电压；根据串联电路电压规律，移动变阻器滑片，R3 电压变化量等于R1 、R2 电压变化量之和，即电压表 V1 示数变化量不不小于电压表V2 示数变化量，故C错误；
若不考虑电表量程等元件安全问题，当闭合开关 S1 、S3 ，变阻器滑片置于最左端时，变阻器连入电路中电阻为0，此时R1 与R2 并联，R1 电压等于电源电压最大，根据P=UI=U2/R可知，R1 消耗功率最大，故D对，故选BD．

6．如图所示，用弹簧挂一条形磁铁放在螺线管正上方，闭合开关，待弹簧稳定后，将滑动变阻器滑片缓慢向左移动．下列说法对是（ ）

A．电压表达数变大，电流表达数也变大
B．电压表达数变小，电流表达数也变小
C．螺线管上端是S极，弹簧缩短
D．螺线管上端是N极，弹簧伸长
【答案】C
【解析】
【分析】
【详解】

如图滑动变阻器与螺线管串联，将滑动变阻器滑片缓慢向左移动，滑动变阻器接入电路电阻变小，电路中电流变大，此时螺线管磁性会增强；根据串联电路分压特点，滑动变阻器接入电路电阻变小，分得电压变小，因此电压表达数变小，电流表达数变大；根据安培定则可知螺线管上端是S极，由于同名磁极互相排斥，因此弹簧会缩短。

7．在如图所示电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，两个电表示数都变小，则下列判断中也许是（　　）

A．电阻R短路 B．电阻R断路 C．灯L短路 D．灯L断路
【答案】D
【解析】
【分析】
电流表达数减小是电阻增大或断路，电压表达数变小是并联导体电阻变小或断路；详细故障可将每选项逐一代入题目检查与否符合题意，从而确定对选项。
【详解】
A．假如电阻R短路，在电源电压一定期电路总电阻减小，由知电流表达数增大，故A不符合题意；
B．假如电阻R断路，电流表断路示数为零，电压表测量电源电压有示数且增大，故B不符合题意；
C．假如灯泡L短路，在电源电压一定期电路总电阻减小，由知电流表达数增大，故C不符合题意；
D．假如灯泡L断路，整个电路断路，电流表、电压表达数都减小为零，故D符合题意。
故选D。

8．如图所示，电源电压恒定，灯L规格为“24V72W”且工作时电阻保持不变，电压表量程为0～15V，电流表量程为0～3A，滑动变阻器R2规格为“？Ω2A”，在电路安全前提下，操作如下：
①当只闭合S、S3时，电路中总功率为P1，电流表达数为I1；
②当只闭合S2、S3时，移动滑片使滑动变阻器阻值为R，电流表达数为I2，电阻R1和滑动变阻器总功率为10W；再移动滑片使滑动变阻器阻值为2R，电流表达数为I3，灯L和滑动变阻器总功率为9.72W；
③当只闭合S、S1、S2时，移动滑动变阻器滑片，使电路中最小总功率为P4，此时电流表达数为I4.已知P1：P4＝5：6，I2：I3＝10：9.则下列数据错误是（　　）

A．电源电压为24V
B．R1电阻为8Ω
C．电流表示数I1：I4＝5：6
D．该电路消耗功率最小时，滑动变阻器R2阻值为32Ω
【答案】A
【解析】
【分析】
【详解】
①当只闭合S、S3时，只有灯泡连入电路，如图A所示；
②当只闭合S2、S3时，电阻R1、滑动变阻器和灯泡串联，滑动变阻器阻值为R，如图所示B；再移动滑片使滑动变阻器阻值为2R，如图C所示；
③当只闭合S、S1、S2时，电阻R1、滑动变阻器并联，如图D所示；

B．由可得灯泡电阻

电源电压不变，在图AD中，由P＝UI得

故B对，不符合题意；
AC．在图B中，其总电阻
R总2＝R1+R+RL
在图C中，其总电阻
R总3＝R1+2R+RL，
则

已知I2：I3＝10：9，则

化简可得
R1＝8R﹣RL＝8R﹣8Ω①
图B中电阻R1和滑动变阻器总功率
P′＝I22（R1+R）
即
I22（R1+R）＝10W②
图C中灯泡和滑动变阻器总功率
P″＝I32（RL+2R）
即
I32（8Ω+2R）＝9.72W③
由于I2：I3＝10：9，则由化简可得
3R1＝20Ω+2R④
解①④方程得
R＝2Ω
R1＝8Ω
故C对，不符合题意；
由②得

根据图B可知，电源电压
U＝I2（R1+R+RL）＝1A×（8Ω+2Ω+8Ω）＝18V
故A错误，符合题意；
D．由电路图可知，只闭合S2、S3时，R1、灯泡和滑动变阻器串联，总电阻最大，此时该电路消耗功率最小，由于此时电压表测量R1和滑动变阻器两端电压，则电压表达数U′为最大15V时，电路中电阻最大，电流最小，此时总功率最小；串联电路总电压等于各电阻两端电压之和，因此此时灯泡两端电压
UL＝U﹣U′＝18V﹣15V＝3V
此时电路中电流

由得此时电路最大电阻为

根据串联电路总电阻等于各分电阻之和可知，滑动变阻器连入电路最大阻值
R滑＝R最大﹣R1﹣RL＝48Ω﹣8Ω﹣8Ω＝32Ω
故D对，不符合题意。
故选A。

9．如图所示是小明设计一种简易电子身高测量仪示意图。其中，电源电压恒为 6 V，保护电阻R0= 20 Ω是一只固定着、竖直放置硬电阻棒，总长为40 cm，其接入电路电阻与接人电路棒长成正比；金属棒cd和MP（右端P是滑片）与电路接触良好，电阻不计。小明用该测量仪对甲、乙和丙三位同学身高进行了测量，其数据见下表，若已知乙同学测量时，滑片恰在电阻棒中点位置，则根据题中提供信息可知

甲同学
乙同学
丙同学
电流表读数I/A
0.2
0.15
0.12
电压表读数U/V
2
3
3.6
身高h/m

1.6

A．电阻棒总电阻是40 Ω B．甲身高是1.7 m，丙身高是1.5 m
C．甲身高是1.5 m，丙身高是1.8 m D．从理论上分析，该测量仪身高测量范围是1.4~1.8 m
【答案】AD
【解析】
【详解】
由电路图可知，滑动变阻器与电阻R0串联，电流表测电路中电流，电压表测滑动变阻器两端电压；
A．乙测量时，滑片恰在电阻棒ab中点位置，两电表示数分别为：U=3V，I=0.15A，则电阻棒总电阻：
，
故A符合题意；
BC．已知电阻棒总长为40cm，其总电阻为40Ω，因此电阻棒上1cm电阻为1Ω，由表格数据可得，甲测量身高时，变阻器接入电路电阻为
，
则电阻棒接入电路长度为10cm，因此甲身高是
；
丙测量身高时，变阻器接入电路电阻为
，
则电阻棒接入电路长度为30cm，因此丙身高是
，
故B、C不符合题意；
D．当滑片在a点时，滑动变阻器所有接入电路，因此测量范围最大是
，
当滑片在b点时，滑动变阻器接入电路电阻为0，因此测量范围最小是
，
即从理论上分析，该测量仪身高测量范围是1.4～1.8m，故D符合题意。

10．如图所示，电源电压不变，L1、L2两个灯泡规格相似。闭合开关S，当滑动变阻器滑片P都从中点向右滑动过程中，有关两灯亮度状况，说法对是（　　）

A．L1逐渐变亮 B．L1先变亮再逐渐变暗
C．L2逐渐变暗 D．L2逐渐变亮
【答案】D
【解析】
【分析】
【详解】
左图为串联电路，滑动变阻器滑片P从中点向右滑动，阻值变大，电流变小，L1变暗。
右图中定值电阻和滑动变阻器串联，当滑动变阻器滑片P从中点向右滑动，滑动变阻器分得电压变大，由于灯泡L2和滑动变阻器并联，故L2两端电压也变大，根据公式知，灯泡实际功率变大，亮度也变亮。
故选D。

11．如图所示电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V 8W”小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”小灯泡，闭合开关后，小灯泡工作时消耗实际功率

A．不小于4W B．等于4W C．不不小于4W D．无法确定
【答案】A
【解析】
【分析】
【详解】
根据公式可知，当额定电压相似时，额定功率越大，电阻越小，因此“8V 8W”灯泡电阻小，“8V 4W”灯泡电阻大；根据串联电路电阻分压特点可知，改接后，灯泡两端电压变大，不小于8V，因此这只灯泡消耗功率不小于4W．

12．图甲是模拟调光灯。电源电压为4V，小灯泡额定电压为2.5V，电流随电压变化I-U图像如图乙所示，小灯泡两端电压达到0.4V时“刚亮”，铅笔芯长15cm、阻值为 30Ω，其阻值与长度成正比。回形针 A 固定在铅笔芯右端，回形针 P 可以在铅笔芯上自由滑动。该调光灯在使用时，如下说法对是（　　）

A．闭合开关，移动P不能持续调光
B．闭合开关，P滑到距A点10cm处，小灯泡实际功率为0.15W
C．在距A点 2.5cm 处做标识，可以提醒P向 A滑过此处，小灯泡将不安全
D．小灯泡工作时，从“刚亮”到正常发光，实际功率变化范围为0.064W~0.75W
【答案】C
【解析】
【分析】
【详解】
A．当铅笔芯电阻所有接入电路中时，因串联电路中总电压等于各分电压之和，其各处
电流相等，因此由可知，电源电压为

即

由图乙可知，灯泡两端电压U = 0.4V，通过灯泡电流IL = 0.12A时符合，此时小灯泡两端电压达到0.4V“刚亮”，因此，闭合开关，移动P能持续调光，故A错误；
B．因铅笔芯长15cm、阻值为30N，其阻值与长度成正比，因此，P滑到距A点10cm处，接入电路中电阻

则电源电压

即

由图象可知，灯泡两端电压，通过灯泡电流时符合，此时小灯泡实际功率

故B错误；
C．P滑到距A点2.5cm处，接入电路中电阻

则电源电压

即

由图象可知，灯泡两端电压U"= 2.5V，通过灯泡电流I"= 0.3A时符合，此时灯泡正常发光， 因此，在距A点2.5cm处做标识，可以提醒P向A滑过此处，小灯泡两端电压超过额定电压将不安全，故C对；
D．小灯泡“刚亮”时实际功率

小灯泡正常发光时实际功率

因此，小灯泡工作时，从“刚亮’到正常发光，实际功率变化范围为0.048W~0.75W ，故D错误。
故选C。

13．如图所示热敏电阻 阻值随温度升高而减小，它在温度为 80℃和 100℃时阻值 分别为 240Ω和 200Ω；阻值不计报警器在电流达到 12mA 时开始报警，超过 25mA 时将损坏；有关器材规格已在图中标明．当电路开始报警温度为 100℃时，滑动变阻器 接入电路阻值和电路最高报警温度分别用和表达，则

A．将 P 向左移，可减少该电路开始报警时温度
B．能求得 值
C．运用此电路，可将开始报警时温度设定为 80℃
D．不能求得值
【答案】A
【解析】
【详解】
A．报警电流不变，即总电阻

不变，将P向左移，则变阻器接入电路中电阻变小，接入电路中电阻会变大，而阻值随温度升高而减小，即其电阻变大时，温度应当变低，故A项符合题意；
B．热敏电阻阻值随温度升高而减小，但题中没有详细图象，因而无法求解；故B项不符合题意；
C．将开始报警时温度设定为80℃，由题可知，接入电路中电阻为240Ω，则变阻器接入电路电阻为：

在变阻器阻值变化范围以内，但移动滑片，只能判断变阻器接入电路中阻值变化，而不能读出其接入电路中详细阻值．故C项不符合题意；
D．与变阻器串联，温度为100℃时，=200Ω，可得：

故D项不符合题意；

14．如图1所示，L上标有“6V　3W”字样，电流表量程为0~0.6A，电压表量程为0~15V，变阻器R最大电阻为100Ω。只闭合S1，滑片置于a点时，变阻器连入电路中电阻为Ra，电流表达数为Ia。只闭合S2，移动滑片，变阻器两端电压与其连入电路电阻关系如图2所示；当滑片置于b点时，电压表达数Ub=8V，电流表达数为Ib。已知Ra：R0=12：5，Ia：Ib=3：5.（灯丝电阻不随温度变化）。则如下说法错误是（　　）

A．小灯泡电阻12Ω
B．电源电压18V
C．为保护电路，只闭合S1时，变阻器连入电路最小电阻为24Ω
D．为保护电路，只闭合S2时，电路消耗最小功率为3W
【答案】D
【解析】
【分析】
【详解】
当开关S1闭合、S2 断开，滑片P置于a点时，等效电路如图甲所示；
当只闭合S2，滑片P置于b点时，等效电路如图乙所示

A．由可得，小灯泡电阻为

故A对，不符合题意；
B．当只闭合S2，滑片P置于b点时，R与R0串联，Ub= 8V，由题图可知电阻Rb= 16Ω，则电流

因串联电路中总电阻等于各分电阻之和，因此，电源电压
①
只闭合S1，滑片置于a点时，Ra与L串联，因Ia：Ib=3：5，因此

则电源电压
②
由①②式和Ra：R0=12：5可得
R0=20Ω
Ra=48Ω
U=18V
故B对，不符合题意；
C．灯泡额定电流

开关S1闭合、S2断开，滑片P置于变阻器上a点时，电流表量程不小于灯额
定电流，则电路中最大电流等于灯额定电流0.5A

解得变阻器接入电路最小电阻故C对，不符合题意；
D．只闭合S2时，滑动变阻器和定值电阻R0串联，要使电路消耗功率最小，则滑动变阻器这时连入电路阻值达到最大值设为R最大，即此时变阻器两端电压可以达到电压表最大量程15V，根据串联电路电流特点和欧姆定律得

即

解得

而变阻器R最大电阻为100Ω，即滑动变阻器连入电路阻值可以最大达到100Ω。
则电路中电流最小为

消耗最小功率

故D错误，符合题意。
故选D。

15．在如右图所示电路中，电源电压保持不变。开关S闭合后，滑片P在滑动变阻器R2某两点之间滑动过程中，电流表示数变化范围是2～3 A，电压表示数变化范围是3～8 V。则电源电压和定值电阻R1阻值分别为

A．18 V　5 Ω B．18 V　4 Ω
C．11 V　4 Ω D．11 V　5 Ω
【答案】A
【解析】
【详解】
电压表测量是滑动变阻器电压，因此当电压表达数变大时，电流表达数减小，当电压表达数减小时，电流表达数变大。当电流表达数为2A时，电压表达数为8V；电流表达数为3A时，电压表达数为3V。设电源电压为U，则有：

解得，。故选A。

16．如图甲所示，电源电压恒为6V，R为热敏电阻，其电阻随温度变化如图乙所示，R0是阻值为10Ω定值电阻，闭合开关S，通过度析，下列说法错误是

A．图甲中R0有保护电路作用
B．温度减少时，电压表与电流表达数比值变小
C．温度为40℃时，电流表示数为0.2A
D．温度升高时，电压表示数会变小
【答案】B
【解析】
【详解】
A．由图可知，R与R0串联在电路中,当热敏电阻随温度升高而过小时，电路中总电阻R串=R+R0而不致过小，因此R0起到保护电路作用，故A对，但不符合题意；
B．由图可知电压表测R两端电压U，电流表测电路电流即R电流I，由欧姆定律可知，UI=R，即电压表与电流表达数比值表达是热敏电阻值，当温度减少时，由图乙可知，其阻值变大，即电压表与电流表示数比值变大，故B错误，但符合题意；
C．由图可知，温度为40℃时，热敏电阻值为R=20Ω，则电流表达数，故C对，但不符合题意；
D．由图乙而知，当温度升高时，R会变小，根据串联电路分压特点可知，热敏电阻两端电压会变小，即电压表达数会变小，故D对，但不符合题意。

17．在如图所示电路中，电源电压保持不变。闭合电键S，向右移动滑动变阻器滑片P过程中（ ）

A．电流表A1示数变小
B．总电阻R总阻值变小
C．电流表A2示数与电流表A示数比值变小
D．电流表A1示数与电流表A2示数比值变小
【答案】C
【解析】
【详解】
从图可知，电阻R1与滑动变阻器R2并联，电流表A1测量通过R1电流，电流表A2测量通过R2电流，电流表A测量电路总电流；电源电压保持不变。
A．当滑动变阻器滑片P向右移动时，电阻R1两端电压和电阻都不变，根据欧姆定律可知，通过电阻R1电流不变，因此电流表A1示数不变，A项不合题意；
B．当滑动变阻器滑片P向右移动时，滑动变阻器接入电路电阻变大，根据可得

由于R2在变大，那么可知在变大，B项不合题意；
C．电流表A2示数可知是，电流表A1示数是，电流表A示数是

电流表A2示数与电流表A示数比值是

由于R2在变大，那么可知在变小，选项C符合题意；
D．电流表A1示数与电流表A2示数比值是

由于R2在变大，那么可知在变大，D项不合题意。

18．体育中考跳绳次数是自动记录，其简化电路如图甲所示。是光敏电阻，信号处理系统记录间电压，每当绳子挡住射向红外线时，阻值会变大，自动计数器会计数一次。若电源电压为6V，间电压随时间变化图像如图乙所示；则（ ）

A．有红外线照射时，与阻值之比为
B．自动计数器计数一次时，间电压2V
C．若该同学匀速持续跳，可跳次数为120次
D．有红外线照射和无红外线照射时，光敏电阻阻值之比为
【答案】D
【解析】
【分析】
【详解】
由甲图电路知，R1与R2串联，ab间电压为R1两端电压；
AB．由题知，当射向R1激光被挡时，R1阻值变大，根据串联电路分压原理知，R1分得电压增大，R2分得电压减小，由图像知，此时

由于R1电阻变大，自动计数器会计数一次，即ab间电压为4V计数一次，故B不符合题意；
由串联电路分压原理有

即

即当射向R1激光被挡时，R1与R2阻值之比为2：1，R1=2R2，当射向R1激光没有被挡时，R1阻值变小，R1分得电压减小，R2分得电压增大，由图像知，此时

由串联电路分压原理有

有红外线照射时，R1与R2阻值之比为1：2， ，故A不符合题意；
C．由图乙知，跳动一次时间为

因此1min可跳次数为

故C不符合题意；
D．有红外线照射和无红外线照射时，光敏电阻阻值之比为

故D符合题意。
故选D。

19．如图甲所示电路中，电源电压不变，R1为定值电阻。闭合开关S，将滑动变阻器R2滑片P从a端向b端移动过程中，电压表和电流表示数变化状况如图乙所示，则（ ）

A．定值电阻R1阻值为20Ω
B．当滑动变阻器滑片P在中点时，两电表示数对应于乙图中B点
C．当滑动变阻器滑片P在中点时，两电表示数对应于乙图中C点
D．当滑动变阻器滑片P在中点时，两电表示数对应于乙图中D点
【答案】B
【解析】
【分析】
(1)当滑片P在a端时滑动变阻器所有接入，R1与R2串联，电路中电流最小，由图像读出电表示数，根据欧姆定律求出滑动变阻器最大阻值，根据串联电路特点和欧姆定律表达出电源电压；当滑片P在b端时，滑动变阻器没有连入电路，电压表达数为零，根据欧姆定律表达出电源电压，运用电源电压不变得出等式即可求出R1阻值和电源电压；

(2)当滑动变阻器滑片P在中点时，连入电路阻值为R2，根据电阻串联和和欧姆定律求出电路中电流，由图像找到对应点。
【详解】
A．当滑片P在a端时，由图像可知这时电路中电流为Ia＝0.2A，U2＝4V，
由可得，R2阻值：
，
根据串联电路中总电压等于各分电压之和可得，电源电压：
------①；
当滑片P在b端时，滑动变阻器没有连入电路，电压表达数为零，由图像可知这时电路中电流为Ib＝0.6A，电源电压加在R1上，则有：
------②；
联立①②解得：R1＝10Ω，U＝6V，则A错误；
BCD．当滑动变阻器滑片P在中点时，则滑动变阻器连入电路阻值为：
，
则电流表示数为：
，
由图像可知，电流表达数为0.3A时对应点是B，则B对、CD错误；
故选B。
【点睛】
本题关键是欧姆定律及其变形灵活运用，难点是明白滑片移动过程中电路变化状况，本题重点考察了应用图像处理问题，这是后来学习重点。

20．如图中R0为定值电阻，R1为酒精气体传感器电阻是伴随酒精气体浓度增大而减小，假如测试时规定酒精浓度增大时，仪表达数增大，则下列符合规定电路是（ ）
A．
B．
C．
D．
【答案】B
【解析】
【分析】
【详解】
由于酒精气体传感器和定值电阻需要串联在电路中，酒精气体传感器电阻是伴随酒精气体浓度增大而减小，因此测试时酒精浓度增大时，酒精气体传感器电阻减小，电路中电流变大，根据欧姆定律可知：定值电阻两端电压变大，根据串联电路电压特点，酒精气体传感器两端电压减小，因此电压表应测定值电阻两端电压。故ACD不符合题意，B符合题意。
故选B。
