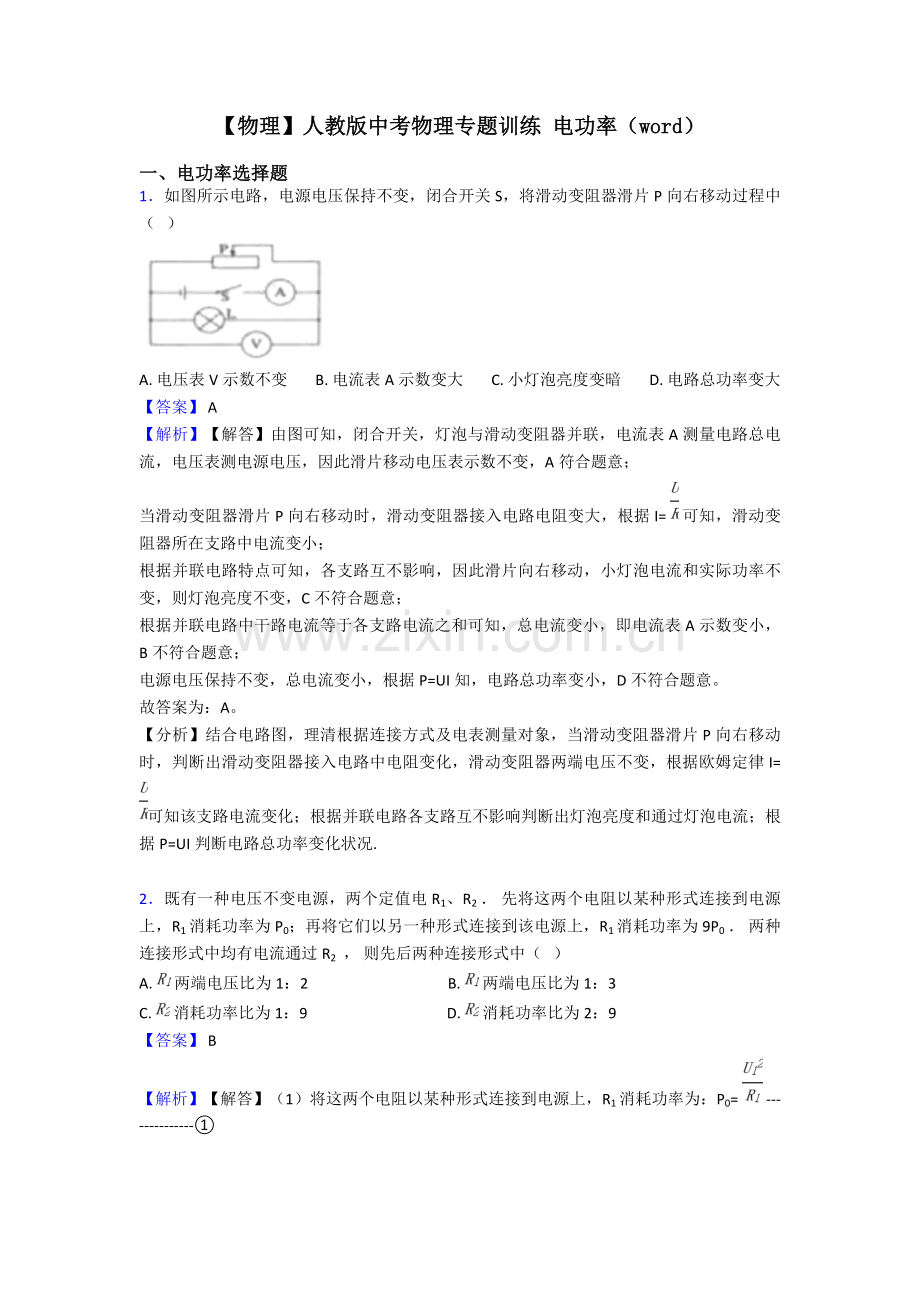

一、电功率选择题
1．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器滑片P向右移动过程中（   ）

A. 电压表V示数不变       B. 电流表A示数变大       C. 小灯泡亮度变暗       D. 电路总功率变大
【答案】 A
【解析】【解答】由图可知，闭合开关，灯泡与滑动变阻器并联，电流表A测量电路总电流，电压表测电源电压，因此滑片移动电压表示数不变，A符合题意；
当滑动变阻器滑片P向右移动时，滑动变阻器接入电路电阻变大，根据I= 可知，滑动变阻器所在支路中电流变小；
根据并联电路特点可知，各支路互不影响，因此滑片向右移动，小灯泡电流和实际功率不变，则灯泡亮度不变，C不符合题意；
根据并联电路中干路电流等于各支路电流之和可知，总电流变小，即电流表A示数变小，B不符合题意；
电源电压保持不变，总电流变小，根据P=UI知，电路总功率变小，D不符合题意。
故答案为：A。
【分析】结合电路图，理清根据连接方式及电表测量对象，当滑动变阻器滑片P向右移动时，判断出滑动变阻器接入电路中电阻变化，滑动变阻器两端电压不变，根据欧姆定律I= 可知该支路电流变化；根据并联电路各支路互不影响判断出灯泡亮度和通过灯泡电流；根据P=UI判断电路总功率变化状况.

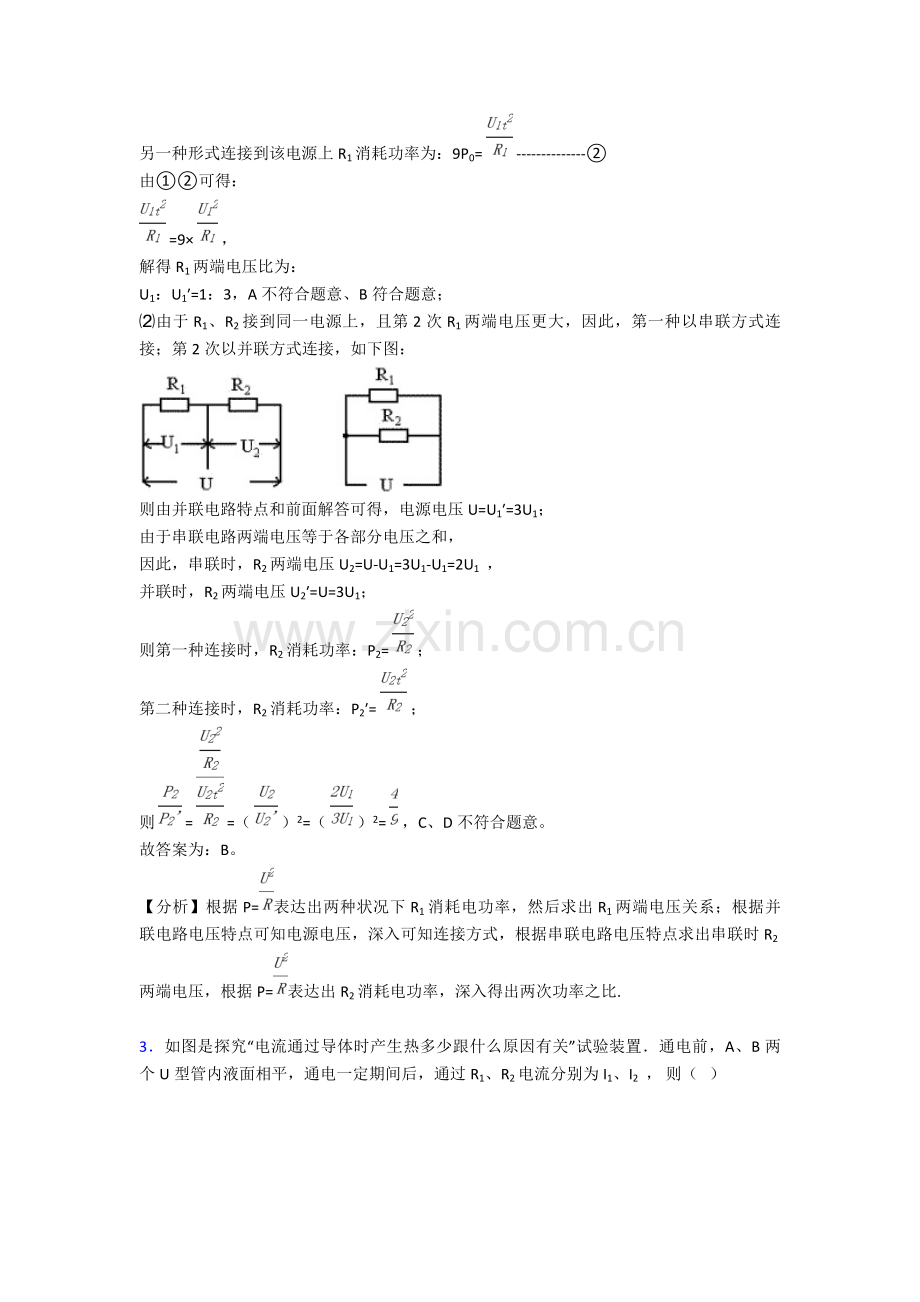

2．既有一种电压不变电源，两个定值电R1、R2 ． 先将这两个电阻以某种形式连接到电源上，R1消耗功率为P0；再将它们以另一种形式连接到该电源上，R1消耗功率为9P0 ． 两种连接形式中均有电流通过R2 ， 则先后两种连接形式中（   ）
A.  两端电压比为1：2                                      B.  两端电压比为1：3
C.  消耗功率比为1：9                                     D.  消耗功率比为2：9
【答案】 B
【解析】【解答】（1）将这两个电阻以某种形式连接到电源上，R1消耗功率为：P0= --------------①
另一种形式连接到该电源上R1消耗功率为：9P0= --------------②
由①②可得：
=9× ，
解得R1两端电压比为：
U1：U1′=1：3，A不符合题意、B符合题意；
⑵由于R1、R2接到同一电源上，且第2次R1两端电压更大，因此，第一种以串联方式连接；第2次以并联方式连接，如下图：

则由并联电路特点和前面解答可得，电源电压U=U1′=3U1；
由于串联电路两端电压等于各部分电压之和，
因此，串联时，R2两端电压U2=U-U1=3U1-U1=2U1 ，
并联时，R2两端电压U2′=U=3U1；
则第一种连接时，R2消耗功率：P2= ；
第二种连接时，R2消耗功率：P2′= ；
则 = =（ ）2=（ ）2= ，C、D不符合题意。
故答案为：B。
【分析】根据 P=表达出两种状况下R1消耗电功率，然后求出R1两端电压关系；根据并联电路电压特点可知电源电压，深入可知连接方式，根据串联电路电压特点求出串联时R2两端电压，根据P=表达出R2消耗电功率，深入得出两次功率之比.

3．如图是探究“电流通过导体时产生热多少跟什么原因有关”试验装置．通电前，A、B两个U型管内液面相平，通电一定期间后，通过R1、R2电流分别为I1、I2 ， 则（   ）

A. I1=I2 ， A管中液面较低                                  B. I1=I2 ， A管中液面较高
C. I1＞I2 ， A管中液面较低                                 D. I1＞I2 ， A管中液面较高
【答案】D
【解析】【解答】解：由图可知，右侧两电阻丝并联后与左侧电阻丝串联，
并联电路中干路电流等于各支路电流之和，因此I1＞I2 ， 故AB错误；
由Q=I2Rt可知，通电时间相似时，I1＞I2 ， R1=R2=5Ω，因此左侧电阻产生热量较多，
密闭空气吸取热量后，体积不变，压强变大，左侧容器内气体压强与大气压差值较大，A测玻璃管液面较高．
故选D．
【分析】由电路图分析电阻丝连接方式，根据串并联电路电流特点可知通过它们电流关系，根据Q=I2Rt比较两电阻产生热量关系，密闭空气吸取热量后，压强变大，U形管内两液面差值变大，据此进行解答．

4．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断对是（   ）

A. 电路总功率变小     B. 电压表达数变大     C. 电压表与电流表达数比值不变     D. 电流表达数变大
【答案】 A
【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端电压，电流表测干路电流，
因电源电压保持不变，
因此，滑片移动时，电压表示数不变，B不符合题意；
因并联电路中各支路独立工作、互不影响，
因此，滑片移动时，通过R电流不变，
当滑动变阻器滑片向左移动时，接入电路中电阻变大，
由I＝可知，通过滑动变阻器电流变小，
因并联电路中干路电流等于各支路电流之和，
因此，干路电流变小，即电流表A示数变小，D不符合题意；
电压表示数不变、电流表A示数变小，则电压表与电流表达数比值变大，C不符合题意；
电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。
故答案为：A。
【分析】结合电路图，理清元件连接方式及电表测量对象，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R电流变化，根据滑片移动可知接入电路中电阻变化，根据欧姆定律可知通过变阻器电流变化，再运用并联电路电流特点可知干路电流变化，深入得出电压表与电流表达数比值变化，根据P=UI可知电路总功率变化.

5．如图所示，下列测量记录对是（　　）

A. 物体长度是3.15cm                                         B. 体温计示数是36.7℃
C. 弹簧测力计示数是1N                                         D. 电能表示数是kW•h
【答案】 B
【解析】【解答】A、刻度尺分度值是1mm，末端刻度值为3.15cm，物体长度为3.15cm﹣2.00cm=1.15cm．故A错误；

B、体温计量程为35℃～42℃，一种大格表达1℃，里面有10个小格，因此它分度值为0.1℃．因此它读数=36℃+0.7℃=36.7℃．故B对；
C、弹簧测力计分度值是0.2N，因此弹簧测力计示数是0.2N×4=0.8N．故C错误；
D、电能表读数为201.5kW•h．故D错误．
故选B．
【分析】①使要弄清晰刻度尺量程和分度值再去读数．起始端与否从零开始，起始端没从0开始，把2.00cm处当作“0”刻度，读出末端刻度值，减去2.00cm即为物体长度，注意刻度尺要估读到分度值下一位．
②要弄清晰体温计量程和分度值再去读数．
③要弄清晰弹簧测力计量程和分度值再去读数．
④电能表读数要注意，最终一位为小数位．

6．小明运用电能表测量某个家用电器电功率，当电路中只有这个电器持续工作时，测得在1h内，消耗电能为1.2kW•h，那么用这个电器是（   ）
A. 液晶电视机                          B. 台式计算机                          C. 家用空调                          D. 电冰箱
【答案】C
【解析】【解答】解： 用电器在t=1h内消耗电能为W=1.2kW•h，用电器电功率：
P= = =1.2kW=1200W，
液晶电视机电功率约为100W，台式计算机电功率约为200W，空调电功率约为1000W，电冰箱功率约为100W，
因此电功率是1200W用电器是空调．
故选C．
【分析】根据用电器在1h内消耗电能，结合公式P= ，求出电功率，再与题目中给出用电器功率比较即可．

7．有两个额定电压相似电热水壶甲和乙，甲额定功率为1800W，乙额定功率为1200W．两个电热水壶都正常工作时，下列说法中对是（  ）
A. 甲电热水壶两端电压较高                                B. 电流通过甲电热水壶做功较快
C. 通过两个电热水壶电流相等                             D. 相似时间内，两个电热水壶消耗电能同样多
【答案】B
【解析】【解答】A. 由于两个电热水壶额定电压相似，且两个电热水壶都正常工作，即在额定电压下工作，因此甲、乙电热水壶两端电压相等，A不符合题意；
B. 都正常工作时，甲额定功率大，因此电流通过甲电热水壶做功较快，B符合题意；
C. 都正常工作时，甲额定功率大，根据 ，通过甲电热水壶电流大，C不符合题意；
D. 都正常工作时，甲额定功率大，根据 可知，相似时间内，甲电热水壶消耗电能多，D不符合题意；
故答案为：B。
【分析】电功率是表达电流做功快慢物理量；根据P=UI和W=Pt来作出分析和解答.

8．如图所示电路中，电源电压不变，只闭合开关 ，电流表示数为 ，再闭合开关 ，电流表达数变化了 ，则同步闭合 、 后，相似时间内 、 消耗电能之比是

A. 3：4                                    B. 4：3                                    C. 7：3                                    D. 4：7
【答案】A
【解析】【解答】由电路图懂得，若只闭合S1 ， 则是只有R1简单电路，电流表测是R1 电流，此时I1 =0.3A；当再闭合S2时，R1、R2并联，电流表测干路中电流，由于并联电路中各电阻互不影响，因此通过R1电流仍然是I1 =0.3A，由于电流表达数变化了0.4A，则阐明通过R2 电流是I2=0.4A，又由于并联电路各支路两端电压相等，即U1 =U2 ， 由W=UIt懂得，在相似时间内R1、R2消耗电能之比是： ，
故答案为：A。
【分析】结合电路图，理清开关通断时电路连接方式及电表测量对象，运用并联电路电压关系、电功计算公式求解即可.

9．下列家用电器中，运用电流热效应工作是（   ）
A. 抽油烟机                                B. 电视机
C. 电饭锅                                        D. 电风扇
【答案】C
【解析】【解答】解：抽油烟机、电风扇、重要是把电能转化为机械能，电视机重要是把电能转化为声能和光能，只有电饭锅是把电能转化为内能，是运用电流热效应．故ABD不符合题意，C符合题意． 故选C．
【分析】电流热效应就是把电能转化为内能．

10．将规格都是“220V 180W”一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相似，则下列说法对是（   ）
A. 电冰箱产生热量最多                                       B. 电脑产生热量最多
C. 电热毯产生热量最多                                       D. 三者产生热量同样多
【答案】C
【解析】【解答】∵接在家庭电路中，U=220V，
∴三种用电器实际功率： ；
又∵ ，用电器工作时间t相等，
∴三种用电器消耗电能相似；
∵电冰箱与电风扇工作时，重要把电能转化为机械能，产生热量很小，电热毯工作时电热丝产生热量，把电能所有转化为热量；
∴产生热量最多是电热毯。
故答案为：C。
【分析】功率相似用电器相似时间消耗电能相似，运用电流热效应工作用电器产生热是最多.

11．甲、乙两只灯泡，其I﹣U关系图象如图所示．现将甲、乙两灯串联在电路中，当甲灯两端电压为2V时，乙灯消耗功率是（　　）

A. 1.2W                                     B. 0.8W                                     C. 2W                                     D. 3W
【答案】 A
【解析】【解答】解：根据图象可知，当甲灯泡两端电压为2V时，通过甲灯泡电流为0.4A；

由于串联电路到处电流相等，因此通过乙灯泡电流也为0.4A；根据图象可知，此时乙灯泡两端电压为3V；
乙灯泡消耗功率：P=UI=3V×0.4A=1.2W．
故选A．
【分析】先根据图象读出甲灯两端电压为2V时通过甲电流，然后根据串联电路电流规律并结合图象可知此时乙灯泡两端电压，再根据P=UI求出乙消耗功率．

12．常用于测量家用电器在一段时间内消耗多少电能仪器是（   ）
A. 电流表                                B. 电压表                                C. 电能表                                D. 验电器
【答案】C
【解析】【解答】解：A、电流表是测电流大小仪表，不符合题意；
B、电压表测量电压大小，不符合题意；
C、电能表是用来测量家用电器在一段时间内消耗多少电能（即电流做功）仪表，符合题意；
D、验电器是用来检查物体与否带电仪器，不符合题意．
故选C．
【分析】明确各仪表或仪器基本作用回答．

13．如图是检测酒精浓度测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2阻值随酒精气体浓度增大而减小。当酒精浓度为0时，R2=60Ω，此时电压表达数为2V。如下说法错误是（   ）

A. 若酒精气体浓度越大，电压表和电流表达数都越大
B. 定值电阻R1阻值为20Ω
C. 酒精浓度为0时，电路消耗总功率为0.6W
D. 若电流表达数达到0.2A时，表达酒驾，此时R2消耗电功率为0.8W
【答案】C
【解析】【解答】A．由电路图可知，电阻R1和R2串联，电压表测R1两端电压，电流表测电路中电流，若酒精气体浓度越大，则R2减小，电路总电阻减小，由欧姆定律可知，电流变大，根据U=IR，电压表达数变大，A不符合题意。
BC．当酒精浓度为0时，R2=60Ω，此时电压表达数为2V。根据串联电路电压关系，R2电压U2=U-U1=8V-2V=6V，电压表达数为R2电压 倍，根据串联分压原理，定值电阻R1阻值为 ，B不符合题意。
此时，串联电路总电阻R=R1+R2=20Ω+60Ω=80Ω，
电路消耗总功率为 ，C符合题意。
D．若电流表达数达到0.2A时，酒精气体传感器电阻 ，此时R2消耗电功率为 ，D不符合题意。
故答案为：C。
【分析】在串联电路中电阻变大电流减小，结合电路中电压和电阻可以计算电功率值.

14．某直流电动机标有“36V  18W”字样，经测量其线圈电阻为2Ω，使电动机正常工作10min．则电动机在这段时间内产生热量是（   ）
A. 1.08×104J                          B. 300J                          C. 3.888×105J                          D. 1.05×104J
【答案】 B
【解析】【解答】解：直流电动机电流I＝ ＝ ＝0.5A，
因此电动机线圈产生热量：Q＝I2Rt＝（0.5A）2×2Ω×10×60s＝300J。
故答案为：B。
【分析】先根据公式I＝ 计算出直流电动机电流，再根据公式Q＝I2Rt可求这台电动机10min内产生热量。

15．如图甲所示，闭合开关S，调整滑动变阻器滑片滑片从最右端滑至最左端时，小灯泡恰好正常发光。电流表达数与两电压表达数关系图象如图乙。下列说法中对是（   ）

A. 电源电压为9V                                                     B. 滑动变阻器最大阻值为14Ω
C. 小灯泡额定功率为8W                                     D. 电路总功率变化范围为8W～12W
【答案】 B
【解析】【解答】由电路图可知，灯泡L与定值电阻R0、滑动变阻器R串联，电压表V1测L与R0两端电压之和，电压表V2测R0两端电压，电流表测电路中电流。（1）当滑片位于最左端时，接入电路中电阻为零，此时电路中电流最大，电路总功率最大，两电压表示数最大且电压表V1测电源两端电压，
由图乙可知，电路中最大电流I大＝1.0A，电压表V2示数U0＝6V，电压表V1示数为12V，即电源电压U＝12V，A不符合题意；
因串联电路中总电压等于各分电压之和，因此，此时灯泡两端电压：UL＝U﹣U0＝12V﹣6V＝6V，
因此时小灯泡恰好正常发光，
因此，灯泡额定功率：PL＝ULI大＝6V×1.0A＝6W，C不符合题意；
电路最大总功率：P大＝UI大＝12V×1.0A＝12W；（2）当滑片位于最右端时，接入电路中电阻最大，此时电路中电流最小，电路总功率最小，
由图象可知，电路中最小电流I小＝0.5A，电压表V1示数UV1＝5V，
此时滑动变阻器两端电压：UR＝U﹣UV1＝12V﹣5V＝7V，
由I＝ 可得，滑动变阻器最大阻值：R＝ ＝ ＝14Ω，B符合题意；
电路最小总功率：P小＝UI小＝12V×0.5A＝6W，
则电路总功率变化范围是6W～12W，D不符合题意。
故答案为：B。
【分析】结合电路图，李强元件连接方式及电表测量对象，当滑片位于最左端时，接入电路中电阻为零，此时电路中电流最大，电路总功率最大，两电压表示数最大且电压表V；测电源两端电压，根据图象读出电表示数，根据串联电路电压特点求出灯泡两端电压，运用P=UI求出灯泡电功率即为额定功率，运用P=UI求出电路最大总功率；同理，当滑片位于最右端时，接入电路中电阻最大，此时电路中电流最小，电路总功率最小，根据图象读出V1示数和电路中电流，根据串联电路电压特点求出R两端电压，运用欧姆定律求出变阻器最大阻值，运用P=UI求出电路最小总功率，然后得出电路总功率变化范围.

16．图甲是小灯泡电压﹣﹣电流图象．将此灯泡L与滑动变阻器R串联在电压为4.5V电路中（如图乙），闭合开关，移动滑片P，当小灯泡功率为0.75W时，（   ）

A. 电流表示数为0.2A                                          B. 滑动变阻器R接入电路中电阻为15Ω
C. 电路消耗总功率为1.35W                                D. 10s内滑动变阻器R产生热量为13.5J
【答案】C
【解析】【解答】解：
A、当小灯泡功率为0.75W时，根据图甲可知，灯泡L两端电压为2.5V，通过灯泡电流为I=0.3A，即电流表示数为0.3A，故A错误；
B、根据串联电路电压规律，变阻器两端电压：
U滑=U﹣UL=4.5V﹣2.5V=2V，
由I= 可得，滑动变阻器R接入电路中电阻：
R滑= ≈6.7Ω，故B错误；
C、电路消耗总功率：
P总=U总I=4.5V×0.3A=1.35W，故C对；
D、变阻器R在10s产生热量：Q=W滑=U滑It=2V×0.3A×10s=6J，故D错误．
故选C．
【分析】A、根据图甲，由P=UI确定当小灯泡功率为0.75W时，灯电压和通过电流；
B、根据串联电路电压规律，由欧姆定律可求变阻器连入电路中电阻；
C、根据P=UI求电路消耗总功率；
D、根据Q=W=U滑It10s内滑动变阻器R产生热量．

17．具有防雾除露、化霜功能汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。图是模拟加热原理图，其中测试电源电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。下列说法对是（    ）

A. 开关旋至“1”档，启动化霜功能                       B. 启动防雾功能，电路总电阻为5Ω
C. 化霜与防雾电路总功率之差为15W                  D. 从防雾到除露，电路总电流变化1A
【答案】 C
【解析】【解答】由图懂得，当开关旋至“1”档时，两条电阻丝串联接入电路，此时电路总电阻最大为2R=2×10Ω=20Ω，由 懂得，此时电功率最小，启动防雾功能，AB不符合题意；此时电路中电流是： =0.5A；此时电路总功率是：P1=UI1=10V×0.5A=5W；当开关旋至“2”档时，一条电阻丝单独接入电路，电阻较大（不小于并联时总电阻），电路消耗功率较小，此时为除露功能；此时电路中电流是： =1A；从防雾到除露，电路总电流变化量是：I2-I1=1A-0.5A=0.5A，D不符合题意；当开关旋至“3”档时，两条电阻丝并联接入电路，总电阻最小，总功率最大，此时为化霜功能，电路总电阻是： ，电路总电流是： =2A；此时总功率是：P3=UI3=10V×2A=20W，化霜与防雾电路总功率之差是：P3-P1=20W-5W=15W，C符合题意。
故答案为：C
【分析】结合电路图，理清开关处在不一样状态时元件连接方式，由 懂得对应状态，再逐项进行计算即可.

18．如图是电阻甲和乙U﹣I图象，由图象可知下列判断对是（    ）

A. 甲乙都是定值电阻
B. 当乙两端电压为1V，其电阻值为10Ω
C. 将甲和乙串联，若甲电流为0.4A时，电路总功率为1.2W
D. 将甲和乙并联，若甲两端电压为1V时，干路上电流为0.4A
【答案】C
【解析】【解答】A、由图象可知，甲电流与电压成正比，而乙对应电流与电压不成正比，即乙电阻阻值是变化，A不符合题意；
B、由图象可知，当 时， ，根据 可得此时乙阻值： ，B不符合题意；
C、将甲和乙串联，若甲电流为0.4A时，根据串联电路电流到处相等特点，可知甲乙电流均为0.4A，由图象可知，此时 ， ；
则总功率为： ，C符合题意；
D、甲和乙并联，甲两端电压为1V时，根据并联电路电压特点可知甲乙两端电压均为1V，由图象可知，此时 ， ，则干路电流为： ，D不符合题意；
故答案为：C。
【分析】运用图象法解答问题一般环节是：
（1）明确图象中横纵坐标表达物理量分别是什么；
（2）注意认清横坐标和纵坐标上最小分格数值大小和单位；
（3）明确图象所示物理意义；
（4）根据图象对题目提出问题作出判断，得到结论.

19．电能表表盘如图所示，有关电能表下列说法对是

A. 正常工作时，额定功率为220V                           B. 表盘每转600圈电路耗电1kW•h
C. 同步消耗总功率不能超过2200W                     D. 电路消耗总电能是3145kW•h
【答案】B
【解析】【解答】解：A、正常工作时，额定电压为220V，故A错；
B、表盘每转600圈电路耗电1kW•h，故B对；
C、同步消耗总功率不能超过P=UI=220V×20A=4400W，故C错；
D、表盘上数字最终一位是小数，电路消耗总电能是314.5kW•h，故D错。
故选B。
【分析】理解电能表表盘上各个物理量意义。

20．下列数据中最靠近实际状况是（   ）
A. 一般居民楼一层高度约为6m                           B. 一种小铁钉受到重力约为5N
C. 成年人正常步行速度约为5m/s                           D. 家用电饭煲额定功率约为800W
【答案】D
【解析】【解答】解：
A、一般居民楼一层高度在3m左右，故错；
B、一种小铁钉质量约5g，受到重力G=mg=5×10﹣3kg×10N/kg=0.05N，故B错；
C、成年人步行速度一般在1.1m/s左右，不会达到5m/s；故C错误；
D、一种家用电饭煲额定功率约为800W，对．
故选D．
【分析】首先要对选项中波及几种物理量有个初步理解，对于选项中单位，可根据需要进行对应换算或转换，排除与生活实际相差较远选项，找出符合生活实际答案．

21．灯L1标有“8V  16W”，灯L2标有“12V  36W”，假设两灯电阻不随温度变化。现将两灯串联后接在电压为U电路中，要保证两灯上实际电压都不超过其额定电压，则电压U最大值是（  ）
A. 14伏                                    B. 16伏                                    C. 18伏                                    D. 20伏
【答案】B
【解析】【解答】由P=UI懂得，两灯泡额定电流分别是：I1 =P1/U1=16W/8V=2A，I2 =P2/U2=36W/12V=3A，由I=U/R懂得两灯泡电阻分别是：R1 =U1/I1=8V/2A=4Ω，R2 =U2/I2=12V/3A=4Ω，由于串联电路中各处电流相等，因此，两灯泡串联时，电路容许通过两灯泡最大电流I=I1 =2A，又由于串联电路中总电阻等于各分电阻之和，因此，电路两端容许加最大电压是：U=I（R1 +R2）=2A×（4Ω+4Ω）=16V，
故答案为：B。
【分析】两灯泡串联时电路中最大电流为两灯泡额定电流中较小、两灯泡并联时电路最大电压为两灯泡额定电压中较小据此结合欧姆定律计算即可.

22．如图所示是电阻甲和乙U-I图像，下列说法中对是（     ）

A. 电阻甲和乙都是阻值不变电阻
B. 当乙两端电压为2V时，R乙=5Ω
C. 甲、乙串联在电路中，当电路电流为0.2A时，源电压为2V
D. 甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
【答案】D
【解析】【解答】A、由于甲图象为正比例函数，因此图象中对应电压和电流值比值不变，故甲为定值电阻；而乙图象中电压和电流值比值时刻在发生变化，故电阻乙不是定值电阻；
B、从图象中可以看出，当乙电阻两端电压为2V时，对应电流为0.2A，因此此时乙阻值：R= = =10Ω；
C、当通过甲、乙中电流为0.2A时，从图形中可以看出，此时甲、乙两端电压值分别为1V、2V，由于甲、乙为串联，因此电源电压为3V；
D、当甲、乙两端电压为2V时，从图象中可以看出，此时通过甲、乙电流分别为0.4A、0.2A，由于甲、乙并联，因此电路总功率：P=UI=2V×（0.4A+0.2A）=1.2W．
故答案为：D．
【分析】（1）根据图中信息读出对应电压和电流，结合欧姆定律R=即可判断出电阻甲和电阻乙变化；
（2）从图象中读出当电阻乙两端电压为2V时对应电流值，然后根据R=即可求出此时电阻；
（3）从图象中读出当甲、乙电阻中电流为0.2A时对应电压值，再根据串联电路两端电压等于各部分电压之和求出电源电压；
（4）从图象中读出当甲、乙电阻两端电压为2V时对应电流，然后根据P=UI即可求出电路中总功率.

23．家庭电路中，计量用电器消耗电能多少元件是（   ）
A. 试电笔                              B. 电能表                              C. 漏电保护器                              D. 总开关
【答案】 B
【解析】【解答】家庭电路中电能表是计量消耗电能多少元件，B符合题意。
故答案为：B.
【分析】电能表是测量消耗电能多少仪器。

24．家用饮水机是一种双温电热器，其工作原理可简化为如图所示电路，R1为定值电阻，R2为电热板，R1=3R2 ， a、b是温控开关S两个触点，调整S可使饮水机处在加热或保温状态。则饮水机在加热与保温状态时R2消耗电功率之比及有关说法对是（   ）

A. 4：1，S与a点接触时处在保温状态
B. 16:1，S与a点接触时处在保温状态
C. 4：1，S与b点接触时处在保温状态
D. 16：1，S与b点接触时处在保温状态
【答案】 B
【解析】【解答】当S接b时是加热状态，此时R2电功率为 ， 当S接a时，电路串联，处在保温状态，R2电功率为 ， 则P1:P2=16:1，B符合题意。
故答案为：B.
【分析】根据电阻串联时，总电功率减小，根据电压和电阻可以计算电功率，根据电流和电阻可以计算电功率大小。

25．如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表达数为0.5A；当滑片P移至中点时，电流表达数为0.4A．则（  ）

A. 电路消耗最小功率为2.5W                               B. 滑片P在中点时，灯泡消耗功率为2.4W
C. 滑片P在中点时，灯泡消耗功率为3.2W           D. 滑片P在最左端时，2min内电流通过灯泡所做功为10J
【答案】B
【解析】【解答】解：滑片P在最左端时，电路中只有灯泡，灯泡正常发光，由I＝ 得，灯泡正常发光时电阻：RL＝ ＝20Ω；滑动变阻器连入电路电阻最大时，电路消耗功率最小，假设灯泡电阻不随温度变化，则P最小＝ ＝2.5W；而实际上灯泡不正常工作时电阻不不小于正常工作时电阻，因此，电路消耗最小功率不是2.5W；A不符合题意；（2）滑片P在中点时，电流表达数为0.4A，根据I＝ 可得，此时滑动变阻器两端电压：U滑＝IR滑＝0.4A× ×20Ω＝4V，因串联电路电压规律可得此时灯泡两端电压：UL′＝U﹣U滑＝10V﹣4V＝6V，灯泡实际功率：PL＝UL′I＝6V×0.4A＝2.4W；B符合题意，C不符合题意；滑片P在最左端时，2min内电流通过灯泡做功：WL＝UILt＝10V×0.5A×2×60s＝600J，D不符合题意。
故答案为：B。
【分析】当滑片P移至最左端时，电路为灯泡简单电路，电流表测电路中电流，此时灯泡正常发光，根据欧姆定律求出灯丝电阻；当滑动变阻器连入电路电阻最大时电路消耗功率最小，运用串联电路特点和P=即可求出假设灯泡电阻不变时最小功率；然后即可比较判断；滑片P在中点时，根据欧姆定律求出滑动变阻器两端电压，根据串联电路电压特点求出灯泡两端电压，根据P=UI求出灯泡实际功率；滑片P在最左端时，根据W=UIt求出5min内电流通过灯泡做功.
