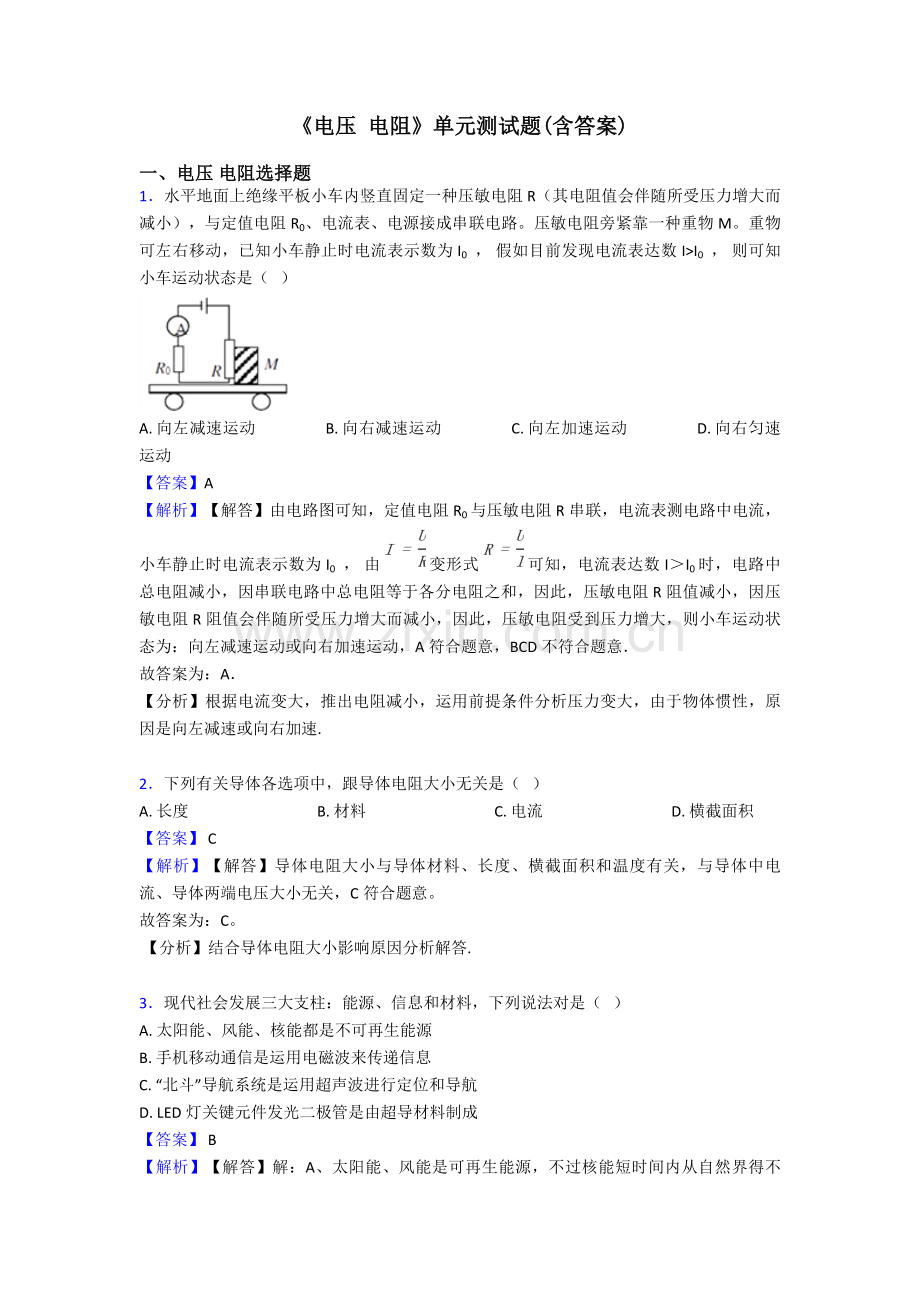

《电压 电阻》单元测试题(含答案)

一、电压 电阻选择题
1．水平地面上绝缘平板小车内竖直固定一种压敏电阻R（其电阻值会伴随所受压力增大而减小），与定值电阻R0、电流表、电源接成串联电路。压敏电阻旁紧靠一种重物M。重物可左右移动，已知小车静止时电流表示数为I0 ， 假如目前发现电流表达数I>I0 ， 则可知小车运动状态是（   ）

A. 向左减速运动                  B. 向右减速运动                  C. 向左加速运动                  D. 向右匀速运动
【答案】A
【解析】【解答】由电路图可知，定值电阻R0与压敏电阻R串联，电流表测电路中电流，小车静止时电流表示数为I0 ， 由 变形式 可知，电流表达数I＞I0时，电路中总电阻减小，因串联电路中总电阻等于各分电阻之和，因此，压敏电阻R阻值减小，因压敏电阻R阻值会伴随所受压力增大而减小，因此，压敏电阻受到压力增大，则小车运动状态为：向左减速运动或向右加速运动，A符合题意，BCD不符合题意．
故答案为：A．
【分析】根据电流变大，推出电阻减小，运用前提条件分析压力变大，由于物体惯性，原因是向左减速或向右加速.

2．下列有关导体各选项中，跟导体电阻大小无关是（   ）
A. 长度                                  B. 材料                                  C. 电流                                  D. 横截面积
【答案】 C
【解析】【解答】导体电阻大小与导体材料、长度、横截面积和温度有关，与导体中电流、导体两端电压大小无关，C符合题意。
故答案为：C。
【分析】结合导体电阻大小影响原因分析解答.

3．现代社会发展三大支柱：能源、信息和材料，下列说法对是（   ）
A. 太阳能、风能、核能都是不可再生能源
B. 手机移动通信是运用电磁波来传递信息
C. “北斗”导航系统是运用超声波进行定位和导航
D. LED灯关键元件发光二极管是由超导材料制成
【答案】 B

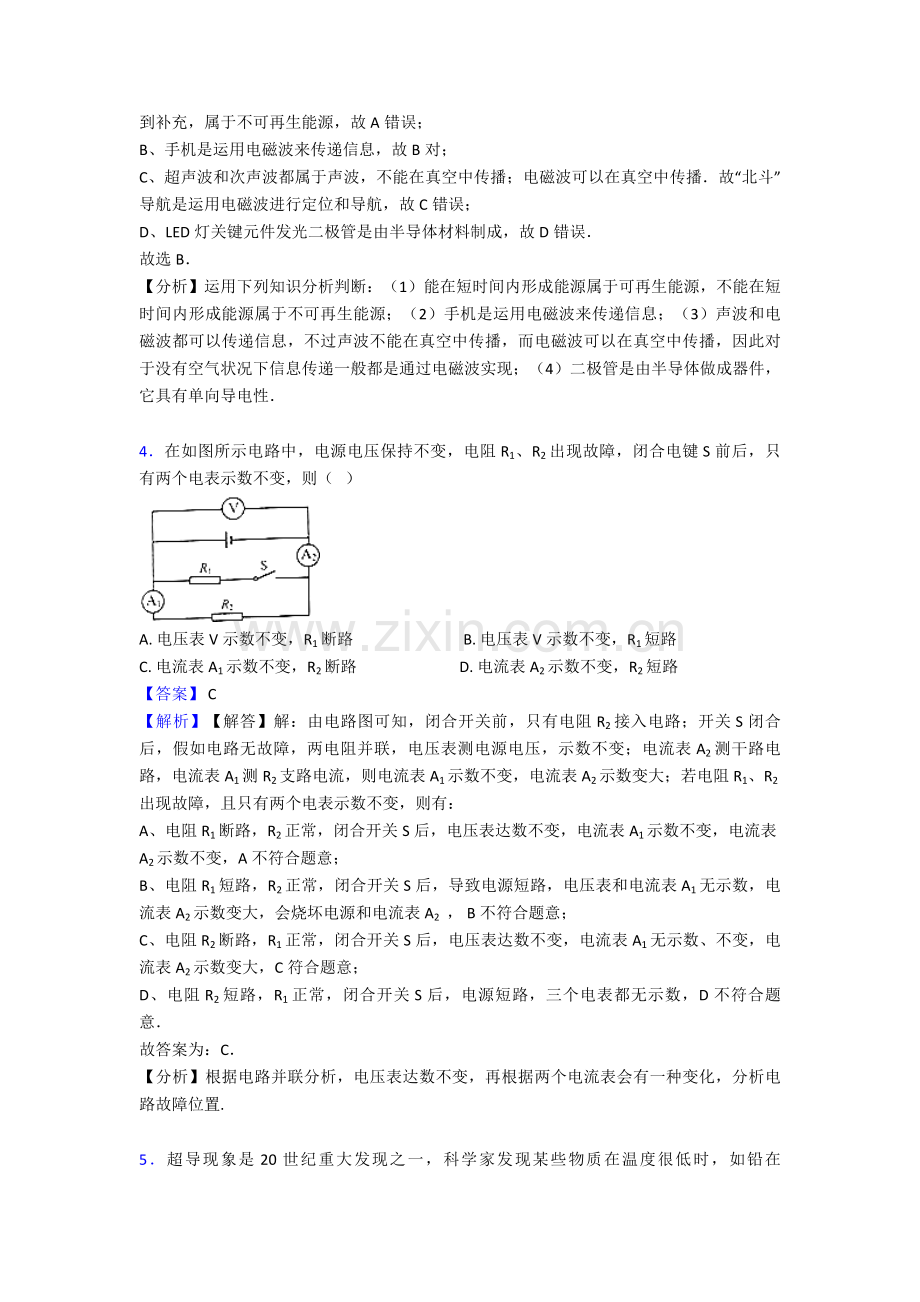

【解析】【解答】解：A、太阳能、风能是可再生能源，不过核能短时间内从自然界得不到补充，属于不可再生能源，故A错误；
B、手机是运用电磁波来传递信息，故B对；
C、超声波和次声波都属于声波，不能在真空中传播；电磁波可以在真空中传播．故“北斗”导航是运用电磁波进行定位和导航，故C错误；
D、LED灯关键元件发光二极管是由半导体材料制成，故D错误．
故选B．
【分析】运用下列知识分析判断：（1）能在短时间内形成能源属于可再生能源，不能在短时间内形成能源属于不可再生能源；（2）手机是运用电磁波来传递信息；（3）声波和电磁波都可以传递信息，不过声波不能在真空中传播，而电磁波可以在真空中传播，因此对于没有空气状况下信息传递一般都是通过电磁波实现；（4）二极管是由半导体做成器件，它具有单向导电性．

4．在如图所示电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S前后，只有两个电表示数不变，则（   ）

A. 电压表V示数不变，R1断路                              B. 电压表V示数不变，R1短路
C. 电流表A1示数不变，R2断路                            D. 电流表A2示数不变，R2短路
【答案】 C
【解析】【解答】解：由电路图可知，闭合开关前，只有电阻R2接入电路；开关S闭合后，假如电路无故障，两电阻并联，电压表测电源电压，示数不变；电流表A2测干路电路，电流表A1测R2支路电流，则电流表A1示数不变，电流表A2示数变大；若电阻R1、R2出现故障，且只有两个电表示数不变，则有：
A、电阻R1断路，R2正常，闭合开关S后，电压表达数不变，电流表A1示数不变，电流表A2示数不变，A不符合题意；
B、电阻R1短路，R2正常，闭合开关S后，导致电源短路，电压表和电流表A1无示数，电流表A2示数变大，会烧坏电源和电流表A2 ， B不符合题意；
C、电阻R2断路，R1正常，闭合开关S后，电压表达数不变，电流表A1无示数、不变，电流表A2示数变大，C符合题意；
D、电阻R2短路，R1正常，闭合开关S后，电源短路，三个电表都无示数，D不符合题意．
故答案为：C．
【分析】根据电路并联分析，电压表达数不变，再根据两个电流表会有一种变化，分析电路故障位置.

5．超导现象是20世纪重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃如下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（   ）
A. 保险丝                          B. 输电线                          C. 滑动变阻器线圈                          D. 电炉丝
【答案】B
【解析】【解答】解：A、保险丝作用，是当电流过大时，自动熔断来保护电路． B、用超导体做输电线，可以有效地减小电能损耗．
C、线圈电阻较大，通过滑片位置变化可以进行调整．
D、电炉丝需要电阻较大材料，才能发出较多热量．
故选B．
【分析】由于超导体电阻为0，则没有内能产生，不会放热．
根据这一特点，分析选项．

6．石墨烯又称单层墨，它仅由一层碳原子构成，具有许多奇特属性，包括极强拉力，优良导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有也许替代硅成为新半导体材料.根据石墨烯特性，你认为石墨烯不能用来制成（   ）

A. 高压输电线                    B. 坚韧防弹衣                      C. 发光二极管                    D. 保温隔热材料
【答案】 D
【解析】【解答】由于石墨烯具有优良导电性和导热性，因此可以运用石墨烯制成高压输电线，A不符合题意；
石墨烯有极强拉力，硬度最大，因此可以制成坚韧防弹衣，B不符合题意；
C、石墨烯这种高新材料有也许替代硅成为新半导体材料，因此可以用来制成发光二极管，C不符合题意；
D、根据石墨烯优良导热性，不能用来制成保温隔热材料，D符合题意.
故答案为：D.
【分析】本题考察了学生对材料导电性、导热性、硬度等特性理解，结合题目所给信息，石墨烯不能用来制成保温隔热材料.

7．如图所示，当开关S闭合后，电压表V2示数为10 V，电压表V1示数为8 V，若电源电压为15 V，则灯L2两端电压为（  ）

A. 2 V                                       B. 3 V                                       C. 5 V                                       D. 7 V
【答案】 B
【解析】【解答】根据电路图，电压表V1测量L1和L2 ， 电压表V2测量L2和L3 ， 则L3电压为15V-10V=5V，L2电压为8V-5V=3V，B符合题意。
故答案为：B.
【分析】根据串联电路中总电压等于各用电器电压之和计算各用电器电压。

8．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P从b点滑动a点过程中，两电压表达数随电流表达数变化图线如图乙所示．下列论述对是（    ）

A. 电源电压为14V                                                   B. 图乙中dc是表达电压表 示数随电流表达数变化图线
C. 滑片从b点滑动a点过程中，电路消耗总功率最大值为         D. 滑片在a点时， 内电阻R消耗电能为
【答案】 C
【解析】【解答】A、滑动变器滑片P在b点时，电路中电流最小，此时两个电压表示数分别为12 V、2 V，则两个电压表示数之和为 ；由于电路中滑动变阻器R1、电阻R、R2是串联，此时电源电压一定不小于两个电压表示数之和14 V，A不符合题意；
B、滑动变器滑片P从b点滑到a点过程中，滑动变阻器连入电路电阻变小，电路中电流变大，根据串联电路分压原理可知：滑动变阻器两端电压变小，根据欧姆定律可知R2两端电压变大；因此图乙中dc是表达电压表V1示数随电流表达数变化图线，ec是表达电压表V2示数随电流表达数变化图线，B不符合题意；
C、从“U-I”关系图象可以看出，滑片P在b点时电流Ib=1 A，U1=12 V、U2=2 V； 滑片P在a点时电流Ia=3 A，U1′=6 V、U2′=6 V； 根据欧姆定律和串联电路电压特点可得电源电压： 即： ， 解得：R=1 Ω，则 ； 因此电路消粍总功率最大值 ，C符合题意.
D、滑片在a点时，10 s内电阻R消耗电能：
，D不符合题意.
​故答案为：C.
【分析】根据电路连接和滑片移动状况，判断电表变化，运用电压、电流图像中数据计算电阻和电功率.

9．在图所示电路中，电源电压保持不变，当开关S­1、S2都闭合时，电压表V­1、V2示数之比为5：3；当开关S1闭合、S2断开时，电压表V­1、V2示数之比为3：2。在后一种状况下所有通电时间内，电阻R1与R3产生热量之比为（ ）

A. 2：3                                    B. 1：3                                    C. 3：2                                    D. 2：1
【答案】D
【解析】【解答】如图，两开关都闭合时，R1与R2串联，R3被短路，电压表V1测电源电压，电压表V2测量R2两端电压；
电压表V1、V2示数之比为5：3，根据串联分压原理可知， ；
当开关S1闭合、S2断开时，电压表V1测电源电压，电压表V2测R2R3两端电压，电压表V1、V2示数之比为3：2。可得： ；
由以上可得： ，
根据 得，电阻R1与R3产生热量之比为：
，故D对。
故答案为：D。
【分析】根据两开关都闭合时R1与R2串联及电压表V1、V2示数之比为5：3求出R1与R2关系；当开关S1闭合、S2断开时R1、R2、R3串联，电压表V1、V2示数之比及R1、R2关系求出R1与R3关系，再根据 Q = I 2 R t求解。

10．在如图所示电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数变化，分析对是（   ）

A. 电流表A、电压表V1示数都减小，电压表V2示数增大
B. 电流表A、电压表V1示数都变大，电压表V2示数变小
C. 电流表A示数减小，两电压表达数不变
D. 三个电表示数都不变
【答案】 A
【解析】【解答】解：∵滑动变阻器与灯泡串联，电流表测得是电路中电流，电压表V1测得是灯泡两端电压．电压表V2测得是滑动变阻器两端电压；

∴当滑动变阻器滑片向右移动时，连入电路中电阻变大，则电路中电流变小；
即电流表示数变小；
由欧姆定律可知：U1=IR1 ， 灯泡电阻不变，电流变小；
故U1变小，即电压表V1示数变小；
又∵总电压不变，
∴U2变大，即电压表V2示数变大；
故选A．
【分析】由图可知滑动变阻器与灯泡串联，当滑动变阻器滑片向右移动时，即可判定连入电路中电阻变化状况；根据电阻变化即可判定电路中电流变化，即电流表示数变化；再根据欧姆定律即可判定灯泡两端电压U1变化状况；最终根据串联电路电压特点即可判定U2示数变化状况．

11．在如图所示电路中，电源电压保持不变。电路中存在断路故障，且故障只也许发生在电阻R1、R2处，当电键S由断开到闭合时，电流表A与 A1示数一直相等，则（   ）

A. R1一定断路                 B. R1也许断路                 C. R2一定断路                 D. R1、R2一定同步断路
【答案】A
【解析】【解答】电键S断开时，电阻R1、R2串联，①闭合电键S前，若电阻R1出现了断路故障，电流表A与A1示数一直相等，都为零；电键S闭合后，电路为R1基本电路，电流表A1因电键S闭合被短路，故电流表A1无示数，又由于电阻R1出现了断路故障，电流表A也没有示数，都为零，故电阻R1也许出现了断路故障；②若电阻R2出现了断路故障，电键S断开前，因电路为断路，故电流表A、A1均无示数；当电键S闭合后，电路为R1基本电路，电流表A1因电键S闭合被短路，故电流表A1无示数；电流表A测量通过电阻R1电流有示数，故电流表A与A1示数不相等，故不也许只有电阻R2断路。③闭合电键S前，若R1断路且R2断路，电流表A与A1示数一直相等，都为零；电键S闭合后，电路为R1基本电路，电流表A1因电键S闭合被短路，故电流表A1无示数，又由于电阻R1出现了断路故障，电流表A也没有示数，都为零，故R1断路且R2断路符合题意；由此分析可知：假如电流表A与A1示数一直相等，则故障也许是R1断路或R1断路且R2断路，即R1一定断路，A符合题意。
故答案为：A。
【分析】电路故障分析，注意电路故障是用电器断路时没有电流，若是对电源短路则会烧坏电源，若是对用电器短路则会使用电器不能工作.

12．根据生活经验，如下估测最靠近实际是（   ）
A. 人洗澡时感觉舒适水温约为65℃                     B. 一节干电池电压是2V
C. 成年人正常步行速度约为3.9km/h                   D. 一种鸡蛋重大概是2N
【答案】C
【解析】【解答】解：
A、人体正常体温在37℃左右，洗澡水温度应当略高于体温，在40℃左右，不也许达到65℃．故A不符合实际；
B、一节新干电池电压是1.5V，故B不符合实际；
C、成年人正常步行速度在1.1m/s=3.96km/h左右．故C符合实际；
D、一种鸡蛋质量大概是50g=0.05kg，重力为G=mg=0.05kg×10N/kg=0.5N，故D不符合实际．
故选C．
【分析】此题考察对生活中常见物理量估测，结合对生活理解和对物理单位认识，找出符合实际选项．

13．如图所示电路中，电源电压恒为6V，R 为10Ω，滑动变阻器R0最大电阻为50Ω，当滑动变阻器滑片P 由a端滑到b端，电压表达数变化是 （）

A. 0～6V                                 B. 0～5V                                 C. 0～1V                                 D. 1～5V
【答案】 B
【解析】【解答】当滑片P在a端时，滑动变阻器连入电路电阻为0，两端电压为0V；
当滑片P由a端滑到b端，连入电路中电阻增大，电路中电流减小，根据欧姆定律可知，定值电阻分压减小，电源电压不变，滑动变阻器两端电压增大；
当滑动变阻器滑片P在b端时，电路中电流：
I==0.1A，
滑动变阻器两端电压：
Uab=0.1A×50Ω=5V．
电压表达数变化范围是0～5V．
故选B．
【分析】由电路图可知，滑动变阻器与定值电阻是串联，电压表测是滑动变阻器两端电压，当滑片P由a端滑到b端，连入电路中电阻增大，根据欧姆定律和串联电路分压关系分析判断．

14．小明按如图1所示电路图做试验，闭合开关，两表读数如图2所示.L忽然烧断烧断后两表达数如图3所示，定值电阻两端电压为U、流经定值电阻电流为I.与L烧断前相比，烧断后（   ）

A. U变大，I变大                  B. U变大、I变小                  C. U不变，I变小                  D. U不变，I不变
【答案】 A
【解析】【解答】本来电压表读数是1.2V，后来电压表读数是2.4V，因此定值电阻两端电压U变大了；由于定值电阻R阻值不变，根据可知，通过R电流也变大了，故A对。
故选A。
【分析】读出电压表示数，判断定值电阻两端电压变化，然后根据欧姆定律判断通过定值电阻电流大小变化。

15．在图所示电路中，电源电压保持不变。闭合电键S，灯L正常发光，过了一段时间，观测到两电表指针向相反方向偏转。 若电路中只有一处故障，且只发生在电阻R或L上，则下列判断对是（    ）

A. 灯L一定断路                   B. 灯L一定短路                   C. 灯L一定不亮                   D. 电阻R也许断路
【答案】C
【解析】【解答】两电表指针向相反方向偏转，阐明一种增大，一种减小；
若灯L断路，则电压表达数变大，电流表达数减小；
若灯L短路，则电压表达数为0，电流表达数变大；
若电阻R断路，则电流表和电压表达数都变为0；
综上所述，故障是灯L断路或短路，不管灯L断路或短路，灯都不会发光，C符合题意，ABD不符合题意.
故答案为：C.
【分析】根据电表变化状况，也许断或断路，但灯泡都不亮.

16．如图电路中，电源电压恒定，闭合开关后，将滑动变阻器滑片向右端移动过程中，下列说法不对是（   ）

A. 电流表达数变小，电压表V1示数变大                  B. 小灯泡变暗，电压表V2示数变大
C. 电压表V1和电压表V2示数之和不变                     D. 电路总功率变小
【答案】A
【解析】【解答】解：由实物电路图可知，滑动变阻器与灯泡串联，电压表V1测灯泡两端电压，V2测量滑动变阻器两端电压，电流表测电路中电流；
A、将滑动变阻器滑片向右端移动过程中，接入电路电阻变大，电路总电阻变大；
由I= 可知，电路中电流变小，即电流表示数变小；
由U=IR可知，灯泡两端电压变小，即电压表V1示数变小，A符合题意；
B、根据公式P=I2R可知，灯泡消耗实际功率变小，灯泡变暗；电源电压不变，根据串联电路电压规律可知，电压表V2示数变大，B不合题意；
C、电压表V1和电压表V2示数之和为电源电压，保持不变，C不合题意；
D、由P=UI可知，此时电路消耗总功率变小，D不合题意 .
故答案为：A．
【分析】A、首先分析电路图弄清电路连接方式，根据欧姆定律确定将滑动变阻器滑片向右端移动过程中，电路中电流变化状况；根据欧姆定律变形公式U=IR，确定电压表达数变化状况；
B、根据公式P=I2R判断小灯泡实际功率变化状况；根据串联电路电压规律分析判断电压表达数变化状况；
C、根据串联电路电压特点进行分析；
D、根据公式P=UI分析电路消耗总功率变化 .

17．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端电压分别为（　　）

​
A. 4.8V，1.2V                        B. 6V，1.2V                        C. 1.2V，6V                        D. 1.2V，4.8V
【答案】 A
【解析】【解答】解：由图a可知，电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端电压，

∵串联电路中总电压等于各分电压之和，且两电压表指针位置相似，
∴电压表V1示数应不小于电压表V2示数，则
电压表V1量程是0～15V，分度值是0.5V，电压表达数U=6V；
电压表V2量程是0～3V，分度值是0.1V，电压表达数U2=1.2V；
∴电阻R1电压U1=U﹣U2=6V﹣1.2V=4.8V．
故选A．
【分析】由图a可知，电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端电压，根据串联电路特点确定电压表量程与分度值，读出电压表达数，然后由串联电路特点求出R1两端电压．

18．对生活中物理量认识，下列数据最靠近实际是（   ）
A. 教室里课桌高度约为75dm                              B. 一节新干电池电压约为36V
C. 九年级学生100m短跑成绩约为15s                 D. 我们正常步行速度大概是12m/s
【答案】C
【解析】【解答】解： A、中学生身高在160cm左右，课桌高度大概是中学生身高二分之一，在80cm=8dm左右．故A不符合实际；
B、一节原则新干电池电压是1.5V．故B不符合实际；
C、男子百米世界纪录略不不小于10s，九年级学生百米成绩不也许不不小于10s，一般在15s左右．故C符合实际；
D、人正常步行速度在4km/h=4× m/s≈1.1m/s左右．故D不符合实际．
故选C．
【分析】首先对题目中波及物理量有个初步理解，对于选项中单位，可根据需要进行对应换算或转换，排除与生活实际相差较远选项，找出符合生活实际答案．

19．在如图所示电路连接中，下列说法对是（　　）

A. 灯泡L1和L2并联，电流表测是L1支路电流    B. 灯泡L1和L2并联，电压表测量是电源电压
C. 灯泡L1和L2串联，电压表测是L2电压           D. 灯泡L1和L2串联，电压表测是L1电压
【答案】D
【解析】【解答】解：电压表在识别电路时可以当作是开路，
由图，电流从电源正极流出通过电流表和L1、开关和L2回到电源负极，因此灯光L1和L2串联，电流表测电路中电流，电压表测L1两端电压．故ABC错误，D对．
故选D．
【分析】串联电路电流只有一条途径，各处电路相等，用电器不能独立工作；并联电路：电流有两条或两条以上途径，各用电器可以独立工作，各支路电压相等．
电流表与被测电路串联，电压表与被测电路并联．由此分析判断．

20．当滑动变阻器滑片向b端滑动时，下列四种接法中，变阻器阻值变大是（    ）
A.                                     B.
C.                                        D.
【答案】 C
【解析】【解答】A．由图可知，滑动变阻器同步接上面两个接线柱，滑动变阻器接入电路电阻为零，移动滑片，滑动变阻器接入电路阻值不变，A不符合题意；B．由图可知，向右（b端）移动滑片时，滑动变阻器接入电路电阻丝长度变短，滑动变阻器连入电路阻值变小，B不符合题意；C．由图可知，向右移动滑片时，滑动变阻器接入电路电阻丝长度变长，滑动变阻器接入电路阻值变大，C符合题意；D．由图可知，向右移动滑片时，滑动变阻器接入电路电阻丝长度变短，滑动变阻器连入电路阻值变小，D不符合题意。
故答案为：C
【分析】滑动变阻器有效阻值看下端.

21．如图所示串联电路，当闭合开关后两灯都不亮，为了检测电路故障，小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表达数几乎为零，则电路故障也许是（　　）

A. 灯L1短路                          B. 灯L2断路                          C. 电流表烧坏                          D. 灯L1断路
【答案】 D
【解析】【解答】解：

A、假如灯L1短路，L2发光．不符合题意；
B、假如灯L2断路，两灯都不发光；将电压表与L1并联时，电压表为断路无示数．不符合题意；
C 假如电流表烧坏了，整个电路断路．电压表与L1并联时无示数．此选项不符合题意；
D、假如灯L1断路，两灯都不发光；电流表无示数；电压表与L1并联时，测量电源电压有示数．符合题意．
故选D．
【分析】由电路图知，两灯串联．闭合开关两灯都不亮，阐明不也许发生一灯短路，只能是某处断路．

22．有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端电压分别为U甲和U乙 ， 下列判断中对是（   ）
A. U甲=U乙                        B. U甲<U乙                                 C. U甲>U乙                             D. 无法判断
【答案】 A
【解析】【解答】由于并联电路中各支路两端电压相等，因此当甲、乙两根镍铬合金丝并联时，它们两端电压之比：U甲：U乙=1：1，故A对，而B、C、D错误。
故选A。
【分析】根据并联电路电压规律判断。

23．如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，下列说法错误是（    ）

A. 电压表表达数变大            B. 电流表达数变小            C. 灯L亮度不变            D. 电路总功率变小
【答案】A
【解析】【解答】由电路图知，灯泡L与滑动变阻器P并联，当滑片P向右移动时电压表示数不变，滑动变阻器阻值变大，由I= 知通过滑动变阻器电流变小、通过灯泡电流不变，由P=UI知灯泡亮度不变，并联电路干路中电流等于各条支路中电流之和知电流表示数变大。
【分析】并联电路电压特点：支路两端电压相等；并联电路电流特点：干路中电流等于各条支路中电流之和；根据I= 判断各条支路中电流变化；灯泡亮度由实际功率决定。
故答案为：A。

24．在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中电流、L1两端电压。如下做法对是（   ）

A. a为电流表，b为电流表                                       B. a为电压表，b为电流表
C. a为电流表，b为电压表                                       D. a为电压表，b为电压表
【答案】 B
【解析】【解答】解：由图可知，a表跟灯泡L1并联，因此a应为电压表；b表串联在电路中，因此b应为电流表，此时电流表测量电路中电流，电压表测量L1两端电压。
故答案为：B。
【分析】在圆圈中填入电表原则是：不能使电路发生短路，也不能使电路发生断路.且要注意：电流表电阻很小，在电路中相称于一根导线；电压表电阻很大，它所在电路可以看作是断路.

25．在如图电路中，开关闭合时，电压表V1、V2、V3读数分别是U1、U2、U3 ， 则U1、U2、U3关系对是（   ）

A. U1=U2+U3                    B. U1=U2=U3                    C. U1＞U2＞U3                    D. U3＞U2＞U3
【答案】 B
【解析】【解答】解：由图可知，两盏灯并联，V1并联在L2两端，因此V1测量L2两端电压；而V3与L1并联，因此V3测量L1两端电压；V2直接并联在电源两端，因此V2测量电源电压；并联电路电压关系为：并联电路中各支路两端电压相等，即U=U1=U2=U3 ．
故选B．
【分析】分析电路构造，明确各电路元件连接方式，明确各电压表所测电路电压间关系．
