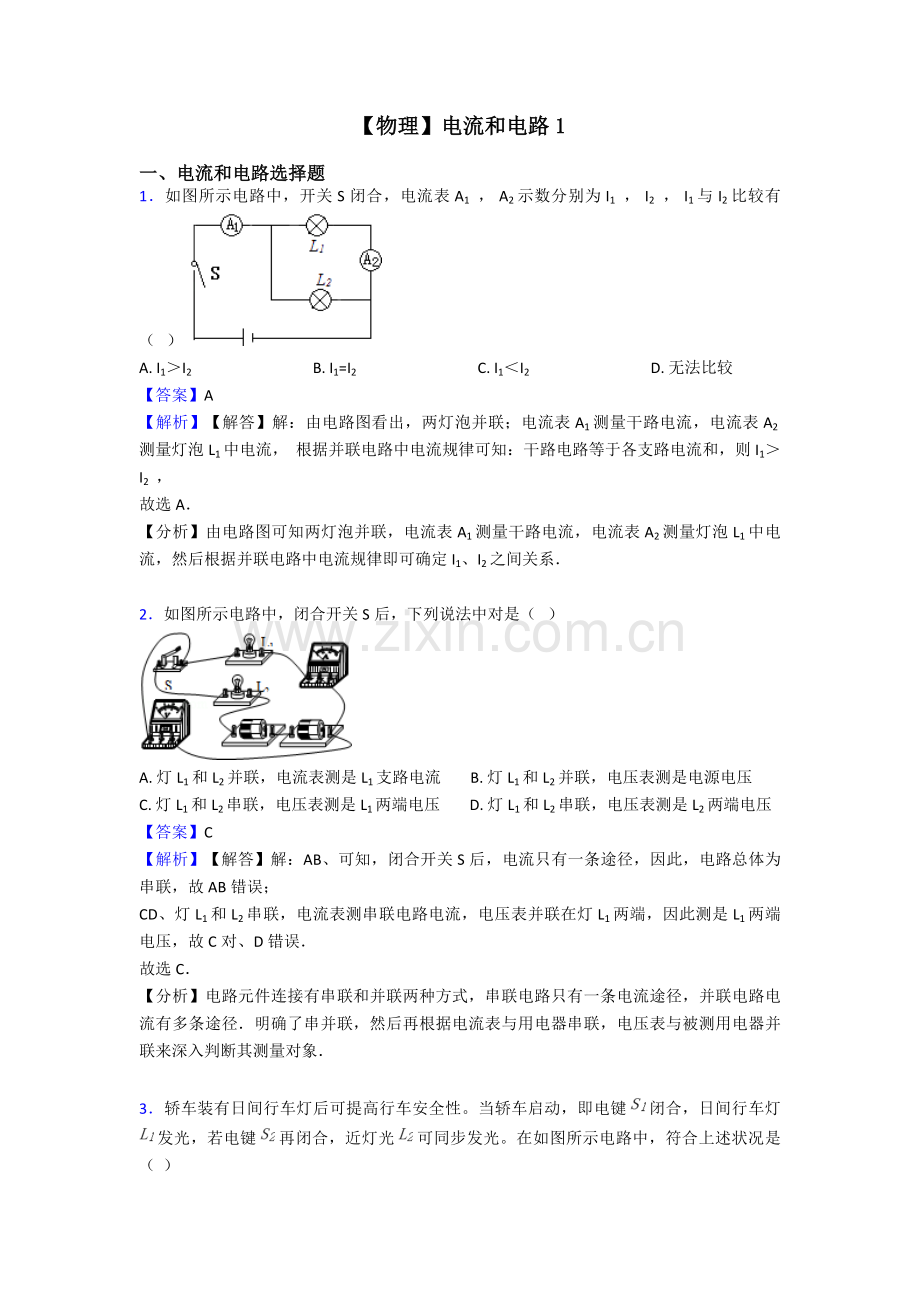

【物理】电流和电路1

一、电流和电路选择题
1．如图所示电路中，开关S闭合，电流表A1 ， A2示数分别为I1 ， I2 ， I1与I2比较有（   ）
A. I1＞I2                                 B. I1=I2                                 C. I1＜I2                                 D. 无法比较
【答案】A
【解析】【解答】解：由电路图看出，两灯泡并联；电流表A1测量干路电流，电流表A2测量灯泡L1中电流， 根据并联电路中电流规律可知：干路电路等于各支路电流和，则I1＞I2 ，
故选A．
【分析】由电路图可知两灯泡并联，电流表A1测量干路电流，电流表A2测量灯泡L1中电流，然后根据并联电路中电流规律即可确定I1、I2之间关系．

2．如图所示电路中，闭合开关S后，下列说法中对是（   ）

A. 灯L1和L2并联，电流表测是L1支路电流        B. 灯L1和L2并联，电压表测是电源电压
C. 灯L1和L2串联，电压表测是L1两端电压        D. 灯L1和L2串联，电压表测是L2两端电压
【答案】C
【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条途径，因此，电路总体为串联，故AB错误；
CD、灯L1和L2串联，电流表测串联电路电流，电压表并联在灯L1两端，因此测是L1两端电压，故C对、D错误．
故选C．
【分析】电路元件连接有串联和并联两种方式，串联电路只有一条电流途径，并联电路电流有多条途径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来深入判断其测量对象．

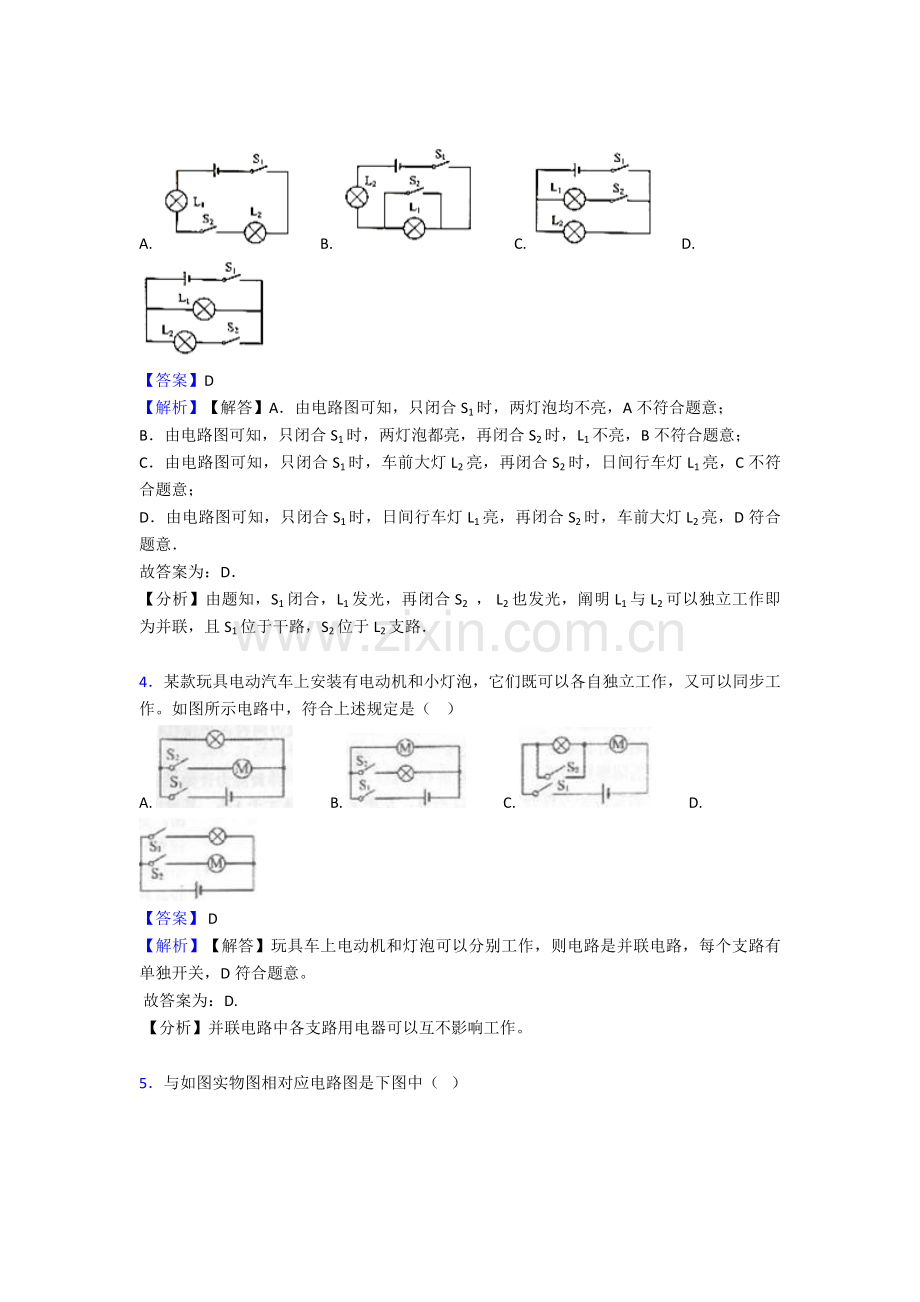

3．轿车装有日间行车灯后可提高行车安全性。当轿车启动，即电键 闭合，日间行车灯 发光，若电键 再闭合，近灯光 可同步发光。在如图所示电路中，符合上述状况是（  ）

A.       B.           C.       D.
【答案】D
【解析】【解答】A．由电路图可知，只闭合S1时，两灯泡均不亮，A不符合题意；
B．由电路图可知，只闭合S1时，两灯泡都亮，再闭合S2时，L1不亮，B不符合题意；
C．由电路图可知，只闭合S1时，车前大灯L2亮，再闭合S2时，日间行车灯L1亮，C不符合题意；
D．由电路图可知，只闭合S1时，日间行车灯L1亮，再闭合S2时，车前大灯L2亮，D符合题意．
故答案为：D．
【分析】由题知，S1闭合，L1发光，再闭合S2 ， L2也发光，阐明L1与L2可以独立工作即为并联，且S1位于干路，S2位于L2支路．

4．某款玩具电动汽车上安装有电动机和小灯泡，它们既可以各自独立工作，又可以同步工作。如图所示电路中，符合上述规定是（    ）
A.           B.           C.           D.
【答案】 D
【解析】【解答】玩具车上电动机和灯泡可以分别工作，则电路是并联电路，每个支路有单独开关，D符合题意。
故答案为：D.
【分析】并联电路中各支路用电器可以互不影响工作。

5．与如图实物图相对应电路图是下图中（   ）

A.               B.               C.               D.
【答案】 D
【解析】【解答】解：A、开关闭合后一只灯泡被短路，不合题意；
B、两只灯泡并联，开关控制其中一只灯泡，不合题意；
C、两只灯泡并联，开关控制干路，不合题意
D、两灯串联，符合题意。
故答案为：D。
【分析】结合实物图，运用电流流向法分析对应电路图即可.

6．如图所示电路中，甲、乙两处分别接人电流表或电压表。当s闭合后，为使两灯均能发光，则（  ）

A. 甲接电流表，乙接电压表                                    B. 甲、乙均接电流表
C. 甲、乙均接电压表                                              D. 甲接电压表，乙接电流表
【答案】 A
【解析】【解答】根据电路图，当开关闭合两灯都发光时，通过右侧灯泡电流通过甲表，甲表是电流表，乙表是电压表，A符合题意，BCD不符合题意。
故答案为：A.
【分析】根据电路图中有电流通过电路是并联电路，再根据电表使用特点判断对应电表。

7．如图所示电路，当开关S1、S2均闭合后，则（   ）

A. L1、L2都能发光     B. L1、L2都不能发光     C. L1能发光，L2不能发光     D. L1不能发光，L2能发光
【答案】 B
【解析】【解答】由图示可知，当开关S1、S2均闭合后，会短路电源，两个灯泡将都不能发光，B符合题意.
故答案为：B。
【分析】在并联电路中用电器短路时，所有用电器都不能工作。

8．将塑料绳一端扎紧，尽量将其撕成更多细丝，用干燥手从上向下捋几下，可以看到塑
料绳细丝纷纷散开，产生这种现象原因是（   ）

A. 大气有压力         B. 分子间有互相作用力         C. 磁极间有互相作用力         D. 电荷间有互相作用力
【答案】 D
【解析】【解答】解：塑料细丝与手摩擦，摩擦起电，手带了一种电荷，细丝带了另一种电荷，由于不一样塑料细丝带有同种电荷，同种电荷互相排斥而导致细丝蓬散开来，D符合题意。
故答案为：D。
【分析】摩擦起电，细丝带了同种电荷，同种电荷互相排斥.

9．家用日光灯正常工作时电流约为（ ）
A. 0.2安                                   B. 1.5安                                   C. 10安                                   D. 220安
【答案】A
【解析】【解答】解：家庭电路中电压为220V，常用日光灯电功率为40W，由P=UI可得：I= = ≈0.18A，靠近0.2A，A符合题意．
故答案为：A．
【分析】灯泡电流一般较小，局限性1A.

10．学习了电学知识后，小明提出了如下几种说法，其中对是（   ）
A. 电荷定向移动形成电流                                   B. 电源是将电能转化为其他形式能装置
C. 验电器是运用异种电荷互相吸引原理制成    D. 物理学中规定负电荷定向移动方向为电流方向
【答案】 A
【解析】【解答】A、电流是电荷定向移动形成，故A对；
B、电源是将其他形式能转化为电能装置，故B错误；
C、验电器是运用同种电荷互相排斥原理制成，故C错误。
D、物理学中规定正电荷定向移动方向为电流方向，故D错误。
故答案为：A。
【分析】电荷在电路中沿一定方向移动，电路中就会形成电流；电源是将其他形式能转化为电能装置；物理学中规定正电荷定向移动方向为电流方向；同种电荷互相排斥。

11．如图所示电路，闭合开关S1、S2 ， 下列对电路分析对是（    ）

A. L1与L2串联                                                         B. 电流表A1测L1电流
C. 当开关S2断开时，通过L1电流变小                  D. 当开关S2断开时，电流表A2电流变小
【答案】D
【解析】【解答】解：A、A1、L2、S2三个元件在同一支路上，L1单独在一种支路上，因此是并联电路，A不符合题意；
B、A1、L2在同一支路上，因此A1是测L2电流，B不符合题意；
C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，C不符合题意；
D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，因此干路电流变小，A2测干路电流，因此电流表A2示数变小，D符合题意．
故答案为：D．
【分析】先分析电流途径，判断串并联，，A1、L2、S2 三个元件在同一支路上，L1 单独在一种支路上，A2在干路上，然后根据并联电路电流规律分析.

12．）如图为李明同学试验电路．当闭合开关S，将滑动变阻器滑片P向右滑动时，观测到现象是（   ）
A. 电压表示数减小，电流表示数增大               B. 电压表示数增大，电流表示数减小
C. 电压表和电流表示数都增大                             D. 电压表和电流表示数都减小
【答案】A
【解析】【解答】解：由于滑片向右移动，滑动变阻器接入电路电阻减小，因此电路中电流增大，即电流表达数增大；又由于电压表测量滑动变阻器两端电压，当滑片向右移动时，接入电路中电阻减小，因此电压表示数减小．故选项A对． 故选A．
【分析】先分析电路连接方式即串联，然后根据滑动变阻器对使用措施进行分析，即滑片向右移，接入电路电阻变小；再根据串联电路起分压作用，即电阻越小分得电压越小．

13．如图所示电路中，若要使L1和L2两只灯泡构成并联电路，开关断开与闭合状况是（   ）

A. S1、S2断开，S3闭合                                          B. S1、S3闭合，S2断开
C. S1、S2、S3都闭合                                              D. S2、S3闭合，S1断开
【答案】 B
【解析】【解答】解：要使两个电灯并联，就应使每个电灯并列接到电源两极上，故S1、S3闭合，S2断开，B符合题意.
故答案为：B．
【分析】串联电路中电流只有一条途径；并联电路中电流有两条或多条途径，根据定义判断开关闭合或断开.

14．摩擦起电中“电”是指（   ）
A. 电荷                                     B. 电量                                     C. 电流                                     D. 电压
【答案】 A
【解析】【解答】从摩擦起电实质可知，通过摩擦，使电子由一种物体转移到另一种物体，得到电子物体带负电，失去电子物体带正电，这就是摩擦起电现象，因此摩擦起电“电”是指电荷。
故答案为：A。
【分析】结合摩擦起电实质分析解答.

15．空调扇因具有“送风、加湿和降温”等功能而成为人们夏季消暑纳凉常用电器。其内部电路中有送风电动机和加湿电动机，工作时，若只闭合送风开关只有送风电动机工作；若同步闭合送风开关和加湿开关，两个电动机都工作；若只闭合加湿开关，加湿电动机不工作。如图所示电路中符合上述设计规定是（   ）
A.
B.
C.
D.
【答案】 D
【解析】【解答】A、图中只闭合加湿开关加湿电动机可以工作，不合题意；
B、图中只闭合加湿开关加湿电动机可以工作，不合题意；
C、图中只闭合加湿开关加湿电动机可以工作，不合题意；
D、送风开关为总开关，加湿开关只控制加湿电动机，符合题意。
故答案为：D。
【分析】送风开关只控制送风电动机，加湿开关只控制吸加湿电动机，阐明送风电动机和加湿电动机独立工作、互不影响即为并联，再根据开关作用，判断开关位置。

16．有关家庭电路说法对是（   ）
A. 空气开关“跳闸”一定是出现了短路                  B. 台灯开关和灯泡是串联连接
C. 电能表是测量电功率仪表                                D. 同步工作用电器越多，总电阻越大
【答案】B
【解析】【解答】解：
A、当家庭电路发生短路或用电器总功率过大时，电路中电流过大，空气开关都会发生跳闸现象，故A错误；
B、开关应与被控制台灯串联，故B对；
C、电能表是测量电路中消耗电能仪表，故C错误；
D、家庭电路中用电器之间是并联，由并联电路电阻特点可知，同步工作用电器越多，总电阻越小，故D错误．
故选B．
【分析】根据家庭电路空气开关跳闸原因、开关对连接、电能表作用以及并联电路电阻特点知识分析解答．

17．标有“6V  3.6W”小灯泡，通过它电流随两端电压变化关系如图所示．若把这种规格两只灯泡串联在6V电源两端，则每只灯泡实际电阻和实际功率分别为（   ）

A. 10Ω  0.9W                        B. 6Ω  0.9W                        C. 6Ω  1.5W                        D. 10Ω  1.8W
【答案】C
【解析】【解答】解：把这种规格两只灯泡串联接在6V电源两端，每只灯泡两端电压都为3V，从图象上可以看出，此时电路电流为0.5A，
因此每只灯泡实际电阻R= = =6Ω，
每只灯泡实际功率P=UI=3V×0.5A=1.5W．
故选C．
【分析】两只完全相似灯泡串联，灯泡电阻相等，通过电流相等，根据欧姆定律可知，两只灯泡两端电压相等，再从图象上找到对应电压和电流，根据对应公式分别算出每只灯泡实际电阻和实际功率．

18．小明家台灯插头插在如图所示插座上，插座上有一种开关和一种指示灯（相称于灯泡）．若插座开关和指示灯用S1、L1表达，台灯开关和灯泡用S2、L2表达．小明断开或闭合Sl、S2时，记录现象如表，则符合事实电路图（   ）
开关状态
插座指示灯（L1）
台灯（L2）
闭合S1 ， 断开S2
亮
不亮
闭合S2 ， 断开S1
不亮
不亮
S1和S2都闭合
亮
亮

A.             B.             C.             D.
【答案】 C
【解析】【解答】A、当闭合开关Sl、断开S2时，灯泡L1不亮，不符合题意；
B、当闭合开关S2、断开S1时，灯泡L2亮，不符合题意；
C、当闭合开关Sl、断开S2时，灯泡L1亮，当闭合开关S2、断开S1时，灯泡L2不亮，当Sl、S2都闭合时，两灯都亮，与表格完全一致，符合题意；
D、当闭合开关S2、断开S1时，两灯泡都亮，不符合题意；
故答案为：C．
【分析】根据表中开关闭合与断开状况，结合灯亮暗状况，分析电路为并联，干路有开关，分支上有开关．

19．生活中物理知识无处不在，小明对家中某些物理现象进行了观测分析，对是（   ）
A. 台灯灯罩内表面做得光滑是为了运用光漫反射
B. 寒冷冬天窗户上冰花是水凝固而成
C. 鱼缸中水温总是比室温略低是由于水蒸发吸热
D. 客厅中一种开关控制两盏灯，这两盏灯一定是串联
【答案】C
【解析】【解答】解：A、台灯目是让光线射向同一地方，因此灯罩作用是运用光反射原理，起到增强亮度作用；由于光滑面会可以让光线射向同一种方向，因此台灯灯罩做成光滑，为了能发生镜面反射．
B、寒冷冬天窗户上冰花是水蒸汽凝华而成，故B错误；
C、水蒸发吸热降温，因此鱼缸中水温总是比室温略低，故C对；
D、由于串联电路开关控制整个电路，而并联电路干路开关也控制整个电路，因此两盏灯连接方式可以串联也可以并联．
故选C．
【分析】A、要解答本选项需掌握：漫反射和镜面反射特点，以及根据不一样状况应用于生活中不一样地方．
B、物质从气态变为固态是凝华现象；
C、水蒸发吸热降温；
D、串联电路开关控制整个电路，并联电路干路开关控制整个电路．

20．某同学观测他家里电动自行车后发现：不管捏紧左边还是右边车闸，车尾一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右转向开关时，车尾只有对应一侧转向指示灯会亮起，下列指示灯示意图合理是
（   ）
A.                      B.                      C.                      D.
【答案】D
【解析】【解答】解：不管捏紧左边还是右边车闸，车尾一盏刹车指示灯均会亮起，阐明这两个开关都能控制指示灯，并且两开关互不影响，即两开关并联；
电动自行车前后转向灯可以单独工作，因此它们是并联．拨动扶手旁向左或向右转向开关时，车尾只有对应一侧转向指示灯会亮起，阐明由两个开关并且一种开关控制一种灯泡，综上分析，只有D选项符合题意．
故选D．
【分析】不管捏紧左边还是右边车闸，车尾一盏刹车指示灯均会亮起，可知车尾一盏刹车指示灯由两个开关控制；
而拨动扶手旁向左或向右转向开关时，车尾只有对应一侧转向指示灯会亮起，阐明车尾转向指示灯由两个开关分别控制；
然后根据并联电路电流有多条通路，各支路互不影响分析即可．

21．为了验证玻璃在加热烧红时也能导电，同学们运用白炽灯，灯丝已断灯泡玻璃芯，酒精灯、插头、导线若干，设计了下面所示四种方案，其中合理是（   ）
A.           B.             C.           D.
【答案】 C
【解析】【解答】解：
A、D、只对灯泡玻璃芯加热，玻璃芯能否导电不能判断．设计方案都不合理；
B、灯泡玻璃芯与小灯泡并联，无论玻璃芯与否导电，小灯泡都能发光．设计方案不合理；
C、灯泡玻璃芯与小灯泡串联，对玻璃芯加热，假如灯泡发光，阐明玻璃芯能导电；假如灯泡不发光，阐明玻璃芯不导电．设计方案合理．
故选C．
【分析】容易导电物体叫导体，不容易导电物体叫绝缘体；导体和绝缘体之间没有绝对界线，在一定条件下绝缘体也许成为导体．

22．如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中某两个接线柱上，会导致两灯同步熄灭是（   ）
A. a和b                                    B. c和d                                    C. e和f                                    D. g和h
【答案】D
【解析】【解答】解： A、导线连接a、b两接线柱，灯泡L2被短路，只有灯泡L1工作．故A不符合题意；
B、导线连接c、d两接线柱，灯泡L1被短路，只有灯泡L2工作，故B不符合题意；
C、导线连接e、f两接线柱，相称于闭合开关，两灯都能发光，故C不符合题意；
D、导线连接g、h两接线柱，电源短路，两灯都不能发光（即两灯同步熄灭），故D符合题意．
故选D．
【分析】用电器中有电流通过时，用电器可以工作；
将用电器两端用导线直接连接，会导致用电器短路，用电器不能工作．

23．小刚家卫生间里安装有照明灯泡L和换气扇M.照明灯泡和换气扇可分别独立工作，也可以一起工作.如图所示电路示意图中符合设计规定是（   ）
A.                                              B.
C.                                            D.
【答案】 C
【解析】【解答】照明灯泡和换气扇可分别独立工作，也可以一起工作，因此照明灯泡和换气扇应当并联，且各自用一种开关控制，C符合题意.
故答案为：C.
【分析】并联电路中，各用电器互不影响，理解串联电路和并联电路特点是解题关键.

24．小轿车上都装有一种用来提醒司机与否关好车门指示灯，四个车门中只要有一种门没关好（相称于一种开关断开），指示灯就会发光，下图模拟电路图符合规定是（   ）
A.             B.             C.             D.
【答案】 A
【解析】【解答】解：开关没闭合灯就亮，显然开关与灯是并联，且四个车门中只要有一种门没关好指示灯会发光，故四个开关应串联。
A．图中四个开关串联，开关所有闭合时，灯泡被短路，不发光，只要一种开关断开，灯泡就发光，符合题意；
B．图中四个开关串联，但只有开关所有闭合，灯泡才会发光，不合题意；
C．图中四个开关都关好时会形成电源短路，不合题意；
D．图中开关S1、S2、S3串联时会形成电源短路，不合题意。
故答案为：A。
【分析】结合题意可知，只要一种开关断开，灯泡就发光，所有开关闭合，灯泡不发光，据此对各选项逐一分析得出答案.

25．四个悬挂着通草小球，静止时位置关系如图所示，下列说法对是（   ）

A. A球与C球一定带有异种电荷                               B. B球也许带电，也也许不带电
C. B球与D球一定带有同种电荷                               D. D球也许带电，也也许不带电
【答案】 D
【解析】【解答】AB互相排斥，因此它们一定带同种电荷．也许是正电，也也许是负电．BC互相吸引，则C也许带异种电荷，也也许为轻小物体．CD互相吸引，则D也许带电，也也许为轻小物体．D符合题意.
故答案为：D．
【分析】根据同种电荷互相排斥，异种电荷互相吸引，带电体能吸引轻小物体特点综合分析，相排斥一定带电，相吸引则有两种也许.
