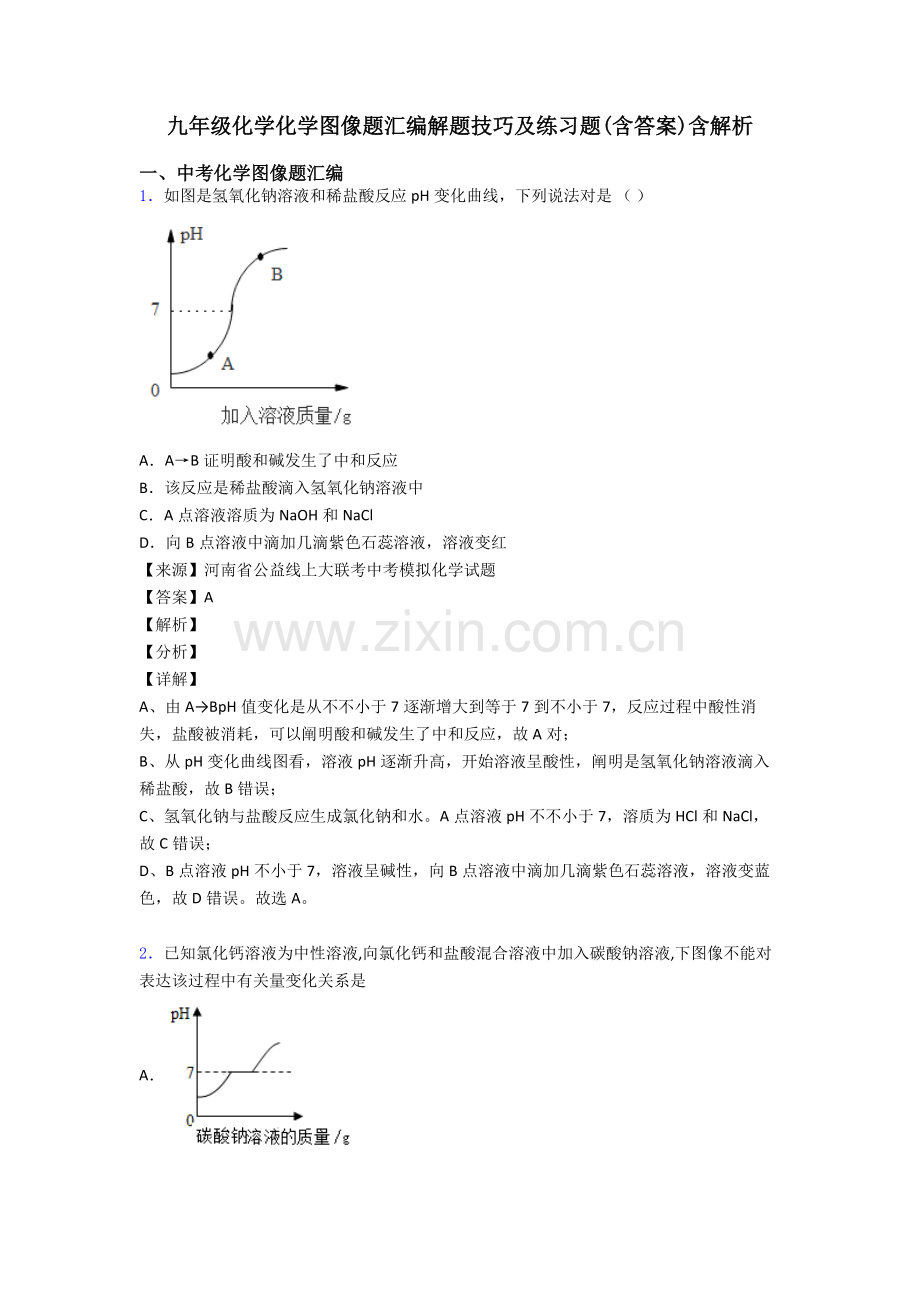

九年级化学化学图像题汇编解题技巧及练习题(含答案)含解析

一、中考化学图像题汇编
1．如图是氢氧化钠溶液和稀盐酸反应pH变化曲线，下列说法对是 （ ）

A．A→B证明酸和碱发生了中和反应
B．该反应是稀盐酸滴入氢氧化钠溶液中
C．A点溶液溶质为NaOH和NaCl
D．向B点溶液中滴加几滴紫色石蕊溶液，溶液变红
【来源】河南省公益线上大联考中考模拟化学试题
【答案】A
【解析】
【分析】
【详解】
A、由A→BpH值变化是从不不小于7逐渐增大到等于7到不小于7，反应过程中酸性消失，盐酸被消耗，可以阐明酸和碱发生了中和反应，故A对；
B、从pH变化曲线图看，溶液pH逐渐升高，开始溶液呈酸性，阐明是氢氧化钠溶液滴入稀盐酸，故B错误；
C、氢氧化钠与盐酸反应生成氯化钠和水。A点溶液pH不不小于7，溶质为HCl和NaCl，故C错误；
D、B点溶液pH不小于7，溶液呈碱性，向B点溶液中滴加几滴紫色石蕊溶液，溶液变蓝色，故D错误。故选A。

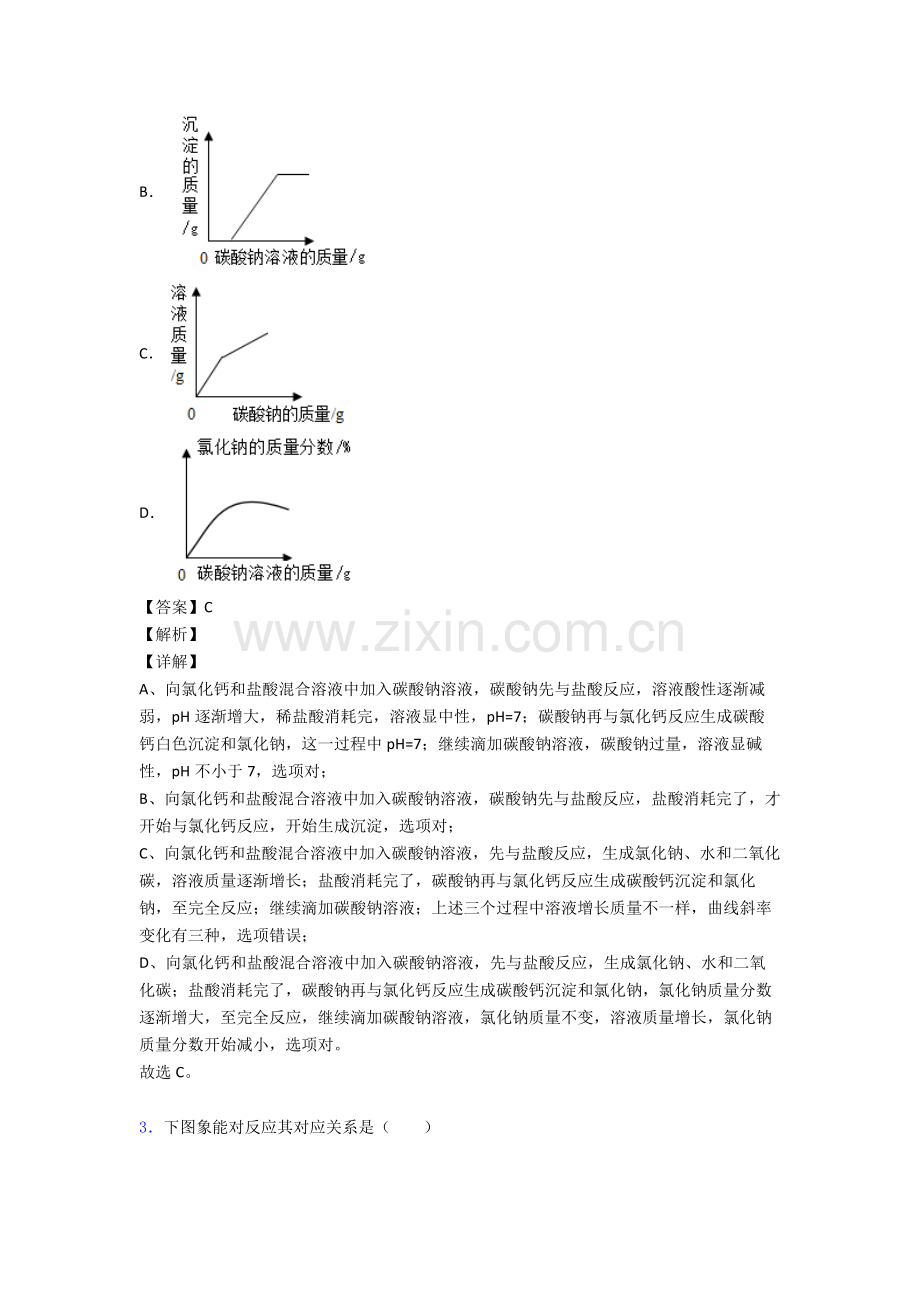

2．已知氯化钙溶液为中性溶液,向氯化钙和盐酸混合溶液中加入碳酸钠溶液,下图像不能对表达该过程中有关量变化关系是
A．
B．
C．
D．
【答案】C
【解析】
【详解】
A、向氯化钙和盐酸混合溶液中加入碳酸钠溶液，碳酸钠先与盐酸反应，溶液酸性逐渐减弱，pH逐渐增大，稀盐酸消耗完，溶液显中性，pH=7；碳酸钠再与氯化钙反应生成碳酸钙白色沉淀和氯化钠，这一过程中pH=7；继续滴加碳酸钠溶液，碳酸钠过量，溶液显碱性，pH不小于7，选项对；
B、向氯化钙和盐酸混合溶液中加入碳酸钠溶液，碳酸钠先与盐酸反应，盐酸消耗完了，才开始与氯化钙反应，开始生成沉淀，选项对；
C、向氯化钙和盐酸混合溶液中加入碳酸钠溶液，先与盐酸反应，生成氯化钠、水和二氧化碳，溶液质量逐渐增长；盐酸消耗完了，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，至完全反应；继续滴加碳酸钠溶液；上述三个过程中溶液增长质量不一样，曲线斜率变化有三种，选项错误；
D、向氯化钙和盐酸混合溶液中加入碳酸钠溶液，先与盐酸反应，生成氯化钠、水和二氧化碳；盐酸消耗完了，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，氯化钠质量分数逐渐增大，至完全反应，继续滴加碳酸钠溶液，氯化钠质量不变，溶液质量增长，氯化钠质量分数开始减小，选项对。
故选C。

3．下图象能对反应其对应关系是（　　）
A． 向氢氧化钠溶液中不停加水，溶液pH与加入水质量关系
B． 向盛有氧化铜烧杯中加入稀盐酸至过量，生成氯化铜质量与加入稀盐酸质量关系
C． 一定量稀硫酸与锌粒反应，溶液质量与反应时间关系
D． 向氯化铜和稀盐酸混合溶液中滴加氢氧化钠溶液，生成沉淀与加入氢氧化钠溶液质量关系
【答案】D
【解析】
【分析】
【详解】
A、向氢氧化钠溶液中不停加水其溶液pH值只能无限靠近于7，不能不不小于7．故A错误；
B、氧化铜与稀盐酸反应得到氯化铜，因此氯化铜量从零开始，直至氧化铜反应完，不再增长，故B错误；
C、一定量稀硫酸与锌粒反应，溶液质量刚开始不为0，伴随反应进行，溶液质量增长，直到反应停止，溶液质量不再增长，故错误；
D、向氯化铜和稀盐酸混合溶液中滴加氢氧化钠溶液，稀盐酸先与氢氧化钠反应，不生成沉淀，当稀盐酸完全反应，氢氧化钠与氯化铜反应有氢氧化铜沉淀生成，直到完全反应，沉淀质量不再增长，故对。故选D。

4．下图像有关量变化趋势不能对反应其对应操作是（ ）
A．向盛有少许二氧化锰烧杯中不停地加入过氧化氢溶液
B．20℃时，向一定量硝酸钾不饱和溶液中加入硝酸钾固体
C．等质量 Zn 和 Mg 分别与等体积等质量分数稀硫酸（足量）反应
D．等质量 CaCO3 分别与等体积等质量分数稀盐酸（足量）反应
【答案】A
【解析】
【详解】
A、二氧化锰做催化剂可以加紧过氧化氢分解生成氧气速率，因此向盛有少许二氧化锰烧杯中不停地加入过氧化氢溶液，生成氧气质量会越来越多，选项错误；
B、20℃时，向一定量硝酸钾不饱和溶液中加入硝酸钾固体，伴随硝酸钾固体溶解，溶质质量分数增大直至形成饱和溶液后溶质质量分数不再增大，选项对；
C、镁活动性比锌强，则相似时间内镁与酸反应生成氢气质量比锌与酸反应生成氢气质量多，且等质量镁、锌与足量酸反应后，镁生成氢气质量比锌多，选项对；
D、粉末状反应物比块状反应物反应速率快，但等质量不一样形状碳酸钙与足量盐酸反应后生成二氧化碳质量是相似，选项对，故选A。
【点睛】
反应物形状只影响反应速率，不会变化反应物与生成物质量关系。

5．下列各选项与如图所示曲线相符是（　　）

选项
横坐标
纵坐标
A
向一定量稀硫酸中加入锌粉质量
溶液中氢元素质量
B
向一定量氢氧化钠和碳酸钠混合溶液中加入稀盐酸质量
产生气体质量
C
一定量硫酸铜溶液中加入氯化钡生成沉定质量
生成沉定质量
D
在一定温度下，向一定量饱和硝酸钾溶液中加入硝酸钾固体质量
溶液中溶质质量分数

A．A B．B C．C D．D
【答案】C
【解析】
【分析】
【详解】
A、稀硫酸和锌反应生成硫酸锌和氢气，因此溶液中氢元素质量先减小，待稀硫酸完全反应后，然后不变，不符合题意；
B、向一定量氢氧化钠和碳酸钠混合溶液中加入稀盐酸，盐酸会先与氢氧化钠反应，生成氯化钠和水，待氢氧化钠完全反应后，再与碳酸钠反应，生成氯化钠、二氧化碳和水，因此加入一定量盐酸后，才会生成气体，一开始无气体产生，不符合题意；
C、一定量硫酸铜溶液中加入氯化钡生成硫酸钡沉淀，沉淀质量从零开始增长，待硫酸铜完全反应后，然后保持不变，符合题意；
D、在一定温度下，向一定量饱和硝酸钾溶液中加入硝酸钾固体，溶液已经达到饱和，不再溶解硝酸钾，溶液质量分数不变，不符合题意。
故选C。
【点睛】
本题是过程与图象结合题，是对学生识图能力考察，解题关键是能对分析各个反应过程并能结合图象分析问题。

6．小明测得碳酸钙与一定量稀盐酸反应后溶液pH为2，取适量该溶液向其中逐滴加入碳酸钠溶液，并测得溶液pH随加入碳酸钠溶液体积变化曲线如图所示。下列说法不对是：（ ）

A．AB段处溶液质量增长
B．AB段产生气泡，BC段产生沉淀
C．B、C二点溶液中溶质相似
D．CD段溶液显碱性是由于碳酸钠过量
【答案】C
【解析】
【分析】
碳酸钙与一定量稀盐酸反应后溶液pH为2，阐明稀盐酸过量，方程式为：CaCO3+2HCl=CaCl2+H2O+CO2 ，反应后溶液中溶质具有CaCl2和HCl，向其中逐滴加入碳酸钠溶液，碳酸钠会先与稀盐酸反应Na2CO3+2HCl=2NaCl+H2O+CO2，这也是图像AB段发生反应；B点时盐酸恰好反应完，此时溶液中溶质为CaCl2和NaCl ，BC段发生CaCl2+ Na2CO3= CaCO3+2 NaCl，C点时氯化钙恰好反应完，溶液中只有氯化钠；CD段没有物质与碳酸钠反应，继续加入碳酸钠溶液导致过量。
【详解】
A. 根据以上分析，AB段发生Na2CO3+2HCl=2NaCl+H2O+CO2，向反应后溶液中加入碳酸钠溶液，增长碳酸钠溶质和溶剂水质量，同步跑出去气体CO2质量，根据反应方程式，增长碳酸钠质量要不小于减少二氧化碳质量（Na2CO3相对分子质量106，不小于CO2相对分子质量44），再加上碳酸钠溶液中溶剂水质量，AB段处溶液质量会增长，故A不符合题意；
B. 根据以上分析，AB段发生Na2CO3+2HCl=2NaCl+H2O+CO2，因此有气泡产生；BC段发生CaCl2+ Na2CO3= CaCO3+2 NaCl，因此有白色沉淀碳酸钙产生，故B选项不符合题意；
C. 根据以上分析， B点时碳酸钠与盐酸恰好反应完，此时溶液中溶质为CaCl2和NaCl，C点时碳酸钠与氯化钙恰好反应完，溶液中只有氯化钠，故C选项符合题意；
D. CD段没有物质与碳酸钠反应，继续加入碳酸钠溶液导致过量。碳酸钠溶液显碱性，pH增大，故D选项不符合题意；
故选：C。
【点睛】
本题对图像分析，透过图像分析反应本质，要逐段图像进行分析，看清横纵坐标和拐点。

7．下列说法中对有()
①单质由一种元素构成，由一种元素构成纯净物一定是单质
②运用图1试验探究铁生锈条件时，对比试验ac可证明铁生锈与水有关

③质量相似金属A、B分别与相似质量、等质量分数稀硫酸充足反应，生成氢气质量与时间关系如图2所示，当反应结束后，金属A和金属B至少有一种有剩余
④4.6g某有机物在氧气中充足燃烧，生成8.8 g二氧化碳和5.4 g水，则该有机物由碳元素和氢元素构成
A．1条 B．2条 C．3条 D．4条
【答案】C
【解析】
【详解】
单质由一种元素构成，由一种元素构成纯净物一定是单质，①对；
图1中对比试验ab可证明铁生锈与氧气有关，对比试验ac可证明铁生锈与水有关，②对；
根据反应图像可知，A、B两种金属与相似质量、等质量分数稀硫酸充足反应，最终身成氢气质量相等，也许是酸局限性，两种金属均剩余，也也许是其中一种金属恰好完全反应，另一种金属剩余，③对；
4.6 g某有机物在氧气中充足燃烧，生成8.8g二氧化碳和5.4 g水，计算出二氧化碳中碳元素质量为8.8g××100%=2.4g ，水中氢元素质量为5.4g××100%=0.6g ，由于反应前后元素质量不变，二氧化碳中碳元素质量即为有机物中碳元素质量，水中氢元素质量即为有机物中氢元素质量，即MC+MH=3g<4.6g ，因此，该有机物中还具有氧元素，④不对。
故选：C。

8．下图像与对应论述对是

A．一定量稀硫酸中加入锌粒
B．向pH=1溶液中加水
C．加热KClO3和MnO2混合物制O2
D．一定量CuSO4溶液中加NaOH溶液
【答案】D
【解析】
【分析】
解答图像类题目抓住“三点一走势”，即首先看清晰横、纵坐标各表达量，然后从起始点、转折点、终点尚有量变化趋势来进行分析解答。
【详解】
A、一定量稀硫酸中加入锌粒，产生氢气质量应不停增大，直至反应结束后不变，错误；B、向pH=1溶液中加水，伴随水量增长，溶液溶质质量分数就越小，酸性就越弱，PH就不停增大，但不会不小于7，错误；C、加热KClO3和MnO2混合物制O2，由于二氧化锰是催化剂，质量不变，故反应后剩余固体质量不也许变为0，错误；D、一定量CuSO4溶液中加NaOH溶液，发生反应：CuSO4+2NaOH==Cu(OH)2↓+Na2SO4，故生成沉淀质量伴随NaOH溶液加入而不停增大，直至反应结束后不变，对，故选D

9．下图不能对反应选项所描述变化关系是 。

A．向等质量Zn、Fe中滴加等质量分数稀HCl
B．稀 释 一 定 浓 度 NaCl溶液
C．向一定量CuO通入 H2 并持续高温
D．向一定量 NaOH 和
Ba(NO3)2混合溶液中
滴加稀H2SO4

A．A B．B C．C D．D
【答案】D
【解析】
【分析】
【详解】
A、向等质量铁和锌中滴加等质量分数稀盐酸，开始时，金属有剩余，酸局限性，产生氢气相等，最终铁生成氢气质量较多，由于酸过量时，等质量+2价金属生成氢气质量与相对原子质量成反比，故对；
B、氯化钠溶液显中性，稀释一定浓度NaCl溶液，pH保持7不变，对；
C、向一定量CuO中通入H2并持续高温，固体质量逐渐减少到不变，对；
D、硫酸根离子和钡离子一接触就会生成硫酸钡沉淀，因此沉淀应当从零开始逐渐增大，然后不变，故错误。
故选：D。

10．下图象分别与选项中操作相对应，其中合理是
A．向一定量NaOH和BaCl2混合溶液中滴加稀硫酸
B．向一定量MnO2固体中加入一定量过氧化氢溶液
C．向一定量NaOH溶液中滴加稀盐酸
D．向具有一定量稀盐酸和氯化钙混合溶液中逐滴加入碳酸钠溶液
【来源】河南省商丘市柘城县试验中学摸底考试化学试题
【答案】A
【解析】
【详解】
A、向一定量NaOH和BaCl2混合溶液中滴加稀硫酸，氯化钡和稀硫酸反应生成硫酸钡沉淀和盐酸，硫酸钡沉淀不溶于酸，故一开始就产生沉淀，沉淀质量随稀硫酸质量逐渐增长，待氯化钡完全反应后，硫酸钡沉淀质量不再变化，符合题意；
B、向一定量MnO2固体中加入一定量过氧化氢溶液，二氧化锰在该反应中是催化剂，化学反应前后，质量不变，不符合题意；
C、向一定量NaOH溶液中滴加稀盐酸，氢氧化钠溶液显碱性，pH>7，滴加稀盐酸，碱性逐渐减弱，酸性逐渐增长，pH值变化是从不小于7逐渐减小到不不小于7，不符合题意；
D、向具有一定量稀盐酸和氯化钙混合溶液中逐滴加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、二氧化碳和水，待稀盐酸完全反应后，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，一开始无沉淀生成，稀盐酸完全反应后，沉淀质量随碳酸钠质量增长逐渐增长，待氯化钙完全反应后，沉淀质量不再变化，不符合题意。
故选A。

11．下列四个图像反应了对应试验过程中有关量变化，其中不对是（　　）
A．在部分变质NaOH溶液中滴加稀盐酸
B．O2溶解度受温度影响变化曲线
C．等质量Mg粉和Fe粉与足量同浓度稀盐酸反应
D．硫酸溶液稀释过程中pH变化
【来源】人教版初中化学九年级下册期末练习卷（带解析)
【答案】B
【解析】
【详解】
A.由于部分变质氢氧化钠中具有碳酸钠，而放入盐酸后先要与氢氧化钠反应生成氯化钠和水，故开始后在反应过程中无气体产生，氢氧化钠反应完全后盐酸会与碳酸钠反应生成二氧化碳直至反应结束气体质量不会变化，图像对，不符合题意；
B.由于气体溶解度随温度升高而减少，因此该图像应当是一条下降曲线，图像错误，符合题意；
C.镁金属活动性比铁强，故与稀盐酸反应时镁反应速度要快某些(图像更陡某些)，由于金属与酸反应生成氢气质量＝ ，因此同质量镁要比铁生成氢气要多，故最终镁曲线应当在铁上面，图像对，不符合题意；
D.由于硫酸稀释时酸性会不停减弱，故其pH会不停增大，但不管怎样稀释溶液也不会呈中性，即溶液pH只能无限靠近7，图像对，不符合题意。故选B。

12．用稀盐酸和氢氧化钠溶液进行反应试验时，反应过程中溶液酸碱度变化如图所示。下列有关说法对是

A．盐酸和氢氧化钠反应属于置换反应
B．当加入溶液质量为ag时，所得溶液中溶质为HCl
C．当加入溶液质量为bg时，向所得溶液中滴加无色酚酞溶液，溶液呈红色
D．该试验操作是将盐酸滴加到氢氧化钠溶液中
【来源】河北省邯郸市永年区中考模拟化学试题
【答案】C
【解析】
【详解】
A、稀盐酸与氢氧化钠溶液反应生成氯化钠和水，该反应符合两种化合物互相互换成分，生成此外两种化合物复分解反应，故不符合题意；
B、当加入溶液质量为ag时，溶液展现酸性，所得溶液中溶质为氯化氢和氯化钠，故不符合题意；
C、当加入溶液质量为bg时，溶液展现碱性，所得溶液中溶质为氢氧化钠和氯化钠，向所得溶液中滴加无色酚酞溶液，溶液呈红色，故符合题意；
D、坐标pH变化是由不不小于7到不小于7过渡，因此进行操作是将氢氧化钠溶液滴加到稀盐酸中，故不符合题意，故选C。

13．装有50g稀硫酸小烧杯中，不停慢慢滴加10%Ba（OH）2溶液至过量。有关量变化状况见图（横坐标表达氢氧化钡溶液质量，纵坐标表达小烧杯中量变化）。其中肯定不对是（　　）
A． B．
C． D．
【来源】人教版九年级下册化学同步课时练习：第十单元 试验活动7 溶液酸碱性检查
【答案】B
【解析】
【分析】
【详解】
A、沉淀随Ba(OH)2溶液加入逐渐变大，稀硫酸反应完后不再增长，选项A对；
B、稀硫酸和氢氧化钡反应生成水，氢氧化钡溶液中也含水，伴随氢氧化钡溶液加入，虽然反应结束水质量也应当不停增长，选项B不对；
C、溶液pH随Ba(OH)2溶液加入逐渐变大，选项C对；
D、硫酸与Ba(OH)2溶液反应生成沉淀，溶质质量分数变小，恰好反应时为零，Ba(OH)2溶液过量后溶质质量分数变大，选项D对。故选B。

14．下列试验内容中横、纵坐标表达量符合下图所示变化趋势是

A．①② B．②③ C．②④ D．②③④
【答案】C
【解析】
【分析】
【详解】
①稀释饱和氯化钠溶液伴随加入水增多，溶质质量分数是逐渐减小，故①错误；
②红磷质量伴随燃烧时间越来越少，当氧气燃尽时，红磷量就不再减少，成一条水平线，故②对；
③二氧化锰是催化剂，在反应过程中是一直不变，故③错误；
④锌和盐酸反应，铜和盐酸不反应，伴随盐酸滴加，固体质量逐渐减少，当锌反应完时，剩余铜质量就成为定值了，故④对。故选C。

15．下图像能对反应其对应操作中各量变化关系是
A．向 H2SO4和MgCl2混合溶液中逐滴加入 Ba（OH）2溶液至过量
B．等质量铁和锌与足量稀盐酸反应，产生氢气质量与时间关系
C．向一定量稀盐酸中逐滴加入氢氧化钠溶液
D．等质量镁和氧化镁固体分别与足量稀硫酸反应
【来源】重庆市沙坪坝区第八中学校-九年级下学期第一次月考化学试题
【答案】D
【解析】
【分析】
【详解】
A、向H2SO4和MgCl2混合溶液中逐滴加入Ba（OH）2溶液时，氢氧化钡能和硫酸反应生成硫酸钡沉淀和水，能和氯化镁反应生成氢氧化镁沉淀和氯化钡，向H2SO4和MgCl2混合溶液中逐滴加入Ba（OH）2溶液至过量，一开始就反应生成沉淀，故错误；
B、等质量锌、铁和足量稀盐酸反应，金属化合价相似，生成氢气质量与金属相对原子质量质量成反比，铁和锌相对原子质量分别为56和65，因此铁与稀盐酸反应生成氢气质量多，故错误；
C、向一定量稀盐酸中逐滴加入氢氧化钠溶液至过量时，稀盐酸和氢氧化钠反应生成氯化钠和水，伴随反应进行，酸性减弱，pH升高，恰好完全反应时，pH等于7，氢氧化钠溶液过量时，pH不小于7，故错误；
D、镁和氧化镁都与稀硫酸反应都生成硫酸镁，等质量镁具有镁元素质量不小于氧化镁中镁元素质量，化学反应过程中元素质量不变，因此镁生成硫酸镁质量不小于氧化镁生成硫酸镁质量，故对。
故选：D。

16．下图像不能对反应其对应变化关系是
A．用等质量、等浓度过氧化氢溶液在有无催化剂条件下制氧气
B．一定质量单质硫在密闭容器中燃烧
C．向等质量、等浓度稀硫酸中分别逐渐加入锌粉和铁粉
D．向一定质量氯化铜和稀盐酸混合溶液中逐滴加入氢氧化钠溶液
【答案】A
【解析】
【详解】
A、用等质量、等浓度双氧水分别制取氧气，有无催化剂只是变化化学反应速率，不影响生成氧气量，因此最终身成氧气质量应当相等，不过催化剂能加紧过氧化氢分解速率，故A错误；
B、一定质量硫在密闭容器中燃烧生成二氧化硫，反应前后物质总质量不变，故选项图象能对反应其对应变化关系；
C、锌活动性比铁强，反应速率快，反应时间短；由于稀硫酸浓度和质量相似，最终产生相似质量氢气，故选项图象能对反应其对应变化关系；
D、向氯化铜和盐酸混合溶液中加入氢氧化钠溶液时，先与盐酸反应，开始时不会生成沉淀，盐酸消耗完再与氯化铜反应会生成氢氧化铜沉淀，故沉淀质量先是零，再不停上升，最终形成一条水平直线，故选项图象能对反应其对应变化关系；
故选：A。

17．20℃时，将等质量a、b两种不含结晶水固体物质，分别加入到盛有l00g水烧杯中，充足搅拌后，现象如图甲；然后升温到50℃时，现象如图乙；a、b两种物质溶解度曲线如图丙。由这一过程可知（）

A．图甲中a溶液溶质质量分数比b溶液大
B．图乙中a、b溶液一定都是饱和溶液
C．图丙中表达a溶解度曲线是M
D．30℃时a、b溶液溶质质量分数不相等
【答案】C
【解析】
【详解】
A、由于甲物质没有溶解完而乙物质溶解完，因此图甲中a溶液溶质质量分数比b溶液小，选项A错误；
B、根据丙中甲、乙物质溶解度曲线，都是随温度升高而增大，图乙中a、b溶液一定都是不饱和溶液，选项B错误；
C、由20℃时甲溶解度小，可以确定，图丙中表达a溶解度曲线是M，选项C对；
D、从溶解度曲线中可以看出，30℃时a、b溶液溶质质量分数相等，由于两者溶质质量和溶剂质量都相等，选项D错误。故选C。

18．下图象能对反应对应变化关系是
A．用氯酸钾制取氧气
B．等质量碳酸钙与足量同浓度稀盐酸反应
C．镁在空气中燃烧
D．20℃时，向一定量靠近饱和硝酸钾溶液中加入硝酸钾固体
【答案】C
【解析】
【详解】
A. 用氯酸钾制取氧气时，有催化剂时分解较快，相似时间内剩余固体质量更少，选项错误；
B. 反应物间接触越充足，反应越快。等质量碳酸钙与足量同浓度稀盐酸反应 ，反应速率：粉末状>颗粒状>块状，选项错误；
C. 据质量守恒定律可知，反应前后元素种类、质量不变，镁在空气中燃烧，镁元素质量不变，选项对；
D. 20℃时，向一定量靠近饱和硝酸钾溶液中加入硝酸钾固体，开始硝酸钾能溶，溶液中溶质质量分数增大，达到饱和后溶质质量分数达到最大，不再变化，选项错误。
故选C。
【点睛】
图像问题重要是结合化学反应分析图起点位置，变化趋势，终点位置与否对。

19．20℃时，向一定量不饱和KNO3溶液中逐渐加KNO3。溶液质量、溶质质量分数变化图示对是
图示变化信息

选项
A
B
C
D

A．A B．B C．C D．D
【答案】C
【解析】
【分析】
【详解】
A、根据“向一定量不饱和KNO3溶液中逐渐加入KNO3固体”，溶液质量不也许从0开始，故A错误；
B、向一定量不饱和KNO3溶液中逐渐加入KNO3固体时，硝酸钾可以继续溶解，达到饱和状态时不再溶解。溶液质量不也许不变，故B错误；
C、向一定量不饱和KNO3溶液中逐渐加入KNO3固体时，硝酸钾可以继续溶解，直抵达到饱和状态而不再溶解，质量分数先增长后不变，故C对；
D、图中质量分数，不也许由大变小，图像不对，故D错误。
故选C。

20．分析下列试验图像，得到结论对是
A．双氧水溶液制氧气，a未使用催化剂，b使用了催化剂
B．某温度下，向饱和石灰水中加入生石灰，则y轴可以表达溶质质量分数
C．分别向足量且等质量盐酸中加入铁粉、锌粉，则曲线b代表是加入锌粉状况
D．溶质为a、b两质量相等饱和溶液，温度由T2降至T1，分别析出不含结晶水a、b固体，则最终两溶液质量相等
【答案】C
【解析】
试题分析：解答图像类题目抓住“三点一走势”，即首先看清晰横、纵坐标各表达量，然后从起始点、转折点、终点尚有量变化趋势来进行分析解答，A、双氧水溶液制氧气，使用催化剂可以加紧化学反应速率，但产生氧气质量不变，故a表达使用催化剂，b表达未使用了催化剂，错误，B、向一定温度下饱和氢氧化钙溶液中加入氧化钙固体，由于氧化钙固体会与水反应，放热使温度升高，溶解度减少，溶质质量分数减少，待温度下降，溶解度又升高，溶质质量分数又升高至原数值，错误，C、根据化学方程式：Zn +2HCl=ZnCl2+H2↑中Zn与H2质量关系为65:2，Fe + 2HCl=FeCl2+H2↑中Fe与H2质量关系为56:2，表达相似质量金属，铁与盐酸反应产生氢气质量更大，这样溶液中跑掉质量更大，溶液质量增长更大，故则曲线b代表是加入锌粉状况，对，D、根据溶解度曲线，两者物质溶解度随温度变化趋势不一样，故溶质为a、b两质量相等饱和溶液，温度由T2降至T1，分别析出不含结晶水a、b固体质量不相等，故最终两溶液质量不相等，错误，故选C
考点：图像题解答

21．下图像与变化对应关系错误是(　　)
A．碱溶液加水稀 B．通电分解水 C．煅烧石灰石 D．石灰水变质
【答案】D
【解析】
【分析】
【详解】
A、向碱溶液加水稀释中不停加水稀释，溶液一直显碱性，pH不也许不不小于7，A图象与变化对应关系对。
B、通电分解水，生成氢气和氧气体积之比为2：1，B图象与变化对应关系对。
C、石灰石重要成分是碳酸钙，高温分解生成氧化钙和二氧化碳，质量不停减少，至完全反应，质量不再发生变化，C图象与变化对应关系对。
D、石灰水中溶质氢氧化钙与空气二氧化碳反应生成碳酸钙沉淀和水，溶液中溶质质量不停减少，溶液质量也逐渐减少，当氢氧化钙完全反应时，溶液质量变为0，D图不对；
故选：D。

22．如图是甲、乙、丙三种固体物质溶解度曲线，下列说法错误是（　　）

A．要使丙物质靠近饱和溶液变为饱和溶液，可用升温措施
B．t℃时，甲、乙两物质溶解度相等
C．甲物质中混有少许乙物质，可用降温措施提纯甲物质
D．甲物质溶解度不小于乙物质溶解度
【答案】D
【解析】
【分析】
【详解】
A、丙物质溶解度随温度升高而减小，因此要使丙物质靠近饱和溶液变为饱和溶液，可用升温措施，故A对；
B、通过度析溶解度曲线可知，t℃时，甲、乙两物质溶解度相等，故B对；
C、甲物质溶解度受温度影响较大，因此甲物质中混有少许乙物质，可用降温措施提纯甲物质，故C对；
D、在比较物质溶解度时，需要指明温度，故D错误。
故选：D。
【点睛】
根据固体溶解度曲线可以：①查出某物质在一定温度下溶解度，从而确定物质溶解性，②比较不一样物质在同一温度下溶解度大小，从而判断饱和溶液中溶质质量分数大小，③判断物质溶解度随温度变化变化状况，从而判断通过降温结晶还是蒸发结晶措施达到提纯物质目。

23．甲物质溶液可用作化肥、电镀液等。甲溶解度曲线如图所示，下列说法对是

A．甲溶解度是102.5g
B．甲溶解度随温度升高而增大
C．20℃时，100 g甲饱和溶液中溶质质量为28.6 g
D．将70℃甲饱和溶液升高温度或减少温度，均有晶体析出
【答案】D
【解析】
【详解】
A．根据图示可知，甲溶解度是102.5g没有指明是在70℃时，选项A不对；
B．甲溶解度在0℃到70℃时随温度升高而增大，当温度不小于70℃时，其溶解度随温度升高而减小，选项B不对；
C．20℃时，甲溶解度为28.6 g 。即：在20℃时在100 g水中溶解28.6 g甲可达到饱和，20℃时，100 g甲饱和溶液中溶质质量不不小于28.6 g，选项C不对；
D．由于70℃时甲溶解度最大，因此将其饱和溶液升高温度或减少温度，都会由于溶解度减小而使甲无法完全溶解，均有晶体析出，选项D对。故选D。

24．下图像中有关量变化趋势与选项规定相符合是
A．向硝酸溶液中不停加水
B． 过氧化氢分解生成氧气，一份加入二氧化锰，一份不加入二氧化锰
C．在恒温条件下，将饱和NaCl溶液蒸发适量水
D．向一定量稀硫酸和硫酸铜混合溶液中滴入氢氧化钠溶液至过量
【答案】D
【解析】
【分析】
【详解】
A、向硝酸溶液中不停加水，溶液pH会变大，不过不会等于和不小于7，图像错误；
B、过氧化氢分解生成氧气，加入二氧化锰不会变化生成氧气质量，即两份生成氧气质量相等，图像错误；
C、在恒温条件下，将饱和NaCl溶液蒸发适量水，会析出晶体，但溶液仍然是该温度下饱和溶液，溶质质量分数不变化，图像错误；
D、硫酸铜和氢氧化钠溶液反应生成氢氧化铜沉淀，不过氢氧化铜沉淀和稀硫酸反应生成硫酸铜和水，故氢氧化钠先和稀硫酸反应生成硫酸钠和水，后和硫酸铜反应生成沉淀，图像对。
故选D。
【点睛】
本题是一道图像坐标与化学知识相结合综合题，解题关键是结合所波及化学知识，对分析各变化过程，注意分析坐标轴表达意义、曲线起点、折点及变化趋势，进而确定对图像。

25．加热一定质量氯酸钾和二氧化锰混合物，下图象中能对反应物质质量随时间变化关系是(　 　)
A．
B．
C．
D．
【答案】D
【解析】
【详解】
A、氯酸钾受热分解后有氧气生成，故固体质量减小，故错误；
B、该反应中二氧化锰是催化剂，反应前后质量不变，故错误；
C、反应中氯化钾质量先增长，后不变，故错误；
D、刚开始加热时，温度局限性，没有氧气生成，过一段时间有氧气生成，生成氧气质量逐渐增长，完全反应后氧气质量不变，故对。故选D。

26．既有如下曲线，与之对应论述对是
A．用氯酸钾制取氧气
B．等质量碳酸钙与足量同浓度稀盐酸反应
C．硝酸铵溶于水时溶液温度变化
D． 发生反应为：2KNO32KNO2+O2↑
【答案】D
【解析】
【分析】
【详解】
A、氯酸钾分解生成氯化钾和氧气，因此反应中固体质量减少，有催化剂时反应加紧，固体减少更快，但剩余固体质量多，论述错误；
B、等质量碳酸钙与足量同浓度稀盐酸反应，生成二氧化碳最终量相似，颗粒越小与盐酸接触越充足，反应越快，论述错误；
C、硝酸铵溶于水溶液温度减少，然后再逐渐恢复到原温，论述错误；
D、质量减少是反应物，质量增长是生成物，因此硝酸钾生成亚硝酸钾和氧气。配平可得方程式2KNO32KNO2+O2↑，每202份质量硝酸钾反应生成170份质量亚硝酸钾和32份质量氧气，论述对。
故选D。

27．下图像能对反应其对应关系是（　　）
A．完全分解等质量等浓度过氧化氢溶液
B．在试管中加热高锰酸钾
C．等质量锌粉和铁粉与足量稀硫酸反应
D．一定量镁在过量氧气中充足燃烧
【答案】D
【解析】
【分析】
【详解】
A、完全分解等质量等浓度过氧化氢溶液，加二氧化锰反应速率快，不过最终生成氧气质量相似，不符合题意；
B、在试管中加热高锰酸钾，高锰酸钾在加热条件下分解为锰酸钾、二氧化锰和氧气，有氧气生成，固体质量逐渐减少，待高锰酸钾完全反应后，固体质量不再变化，不符合题意；
C、等质量锌粉和铁粉与足量稀硫酸反应，锌比铁活泼，反应速率快，锌与稀硫酸反应：，铁与稀硫酸反应：，等质量锌粉和铁粉与足量稀硫酸反应，锌相对原子质量不小于铁，最终，铁生成氢气多，不符合题意；
D、一定量镁在过量氧气中充足燃烧，镁与氧气反应生成氧化镁，伴随反应进行，镁质量逐渐减小至零，氧化镁质量逐渐增长，待镁完全反应后，质量不再变化，氧气质量逐渐减小，待镁完全反应后，不再变化，氧气过量，故氧气不会减小至零，符合题意。
故选D。

28．下图像不能对反应对应变化关系是 （ ）
A．加热一定质量高锰酸钾
B．向具有一定量HCl和CaCl2溶液中滴加Na2CO3溶液
C．常温下，相似质量锌和铁分别与足量溶质质量分数相似稀硫酸反应
D．向两份质量相似块状大理石和粉末状大理石中，分别加入足量等浓度稀盐酸
【答案】C
【解析】
【分析】
【详解】
A、加热一定质量高锰酸钾，锰元素质量分数逐渐增长，高锰酸钾分解完全后，质量分数不变，故A对；
B、向具有一定量HCl和CaCl2溶液中滴加Na2CO3溶液，盐酸先和碳酸钠反应生成氯化钠、水和二氧化碳，盐酸反应完全，氯化钙和碳酸钠反应生成碳酸钙和氯化钠，故B对；
C、65份锌和稀硫酸反应生成2份氢气，56份铁和稀硫酸反应生成2份氢气，常温下，相似质量锌和铁分別与足量溶质质量分数相似稀硫酸反应，产生氢气质量是铁比锌多，但锌比铁快，故C不对；
D、向两份质量相似块状大理石和粉末状大理石中，分别加入足量等浓度稀盐酸，粉末状大理石反应较快，最终身成气体质量相似，故D对。故选C。

29．向烧杯中逐滴加入X溶液至过量(如图甲) ,生成沉淀或气体质量与加入X溶液质量关系符合图乙关系是()

选项
烧杯中物质
X溶液
A
氢氧化钠和硫酸钠溶液
氯化铁溶液
B
氯化钡和氢氧化钠溶液
稀硫酸
C
氯化钙和氯化钡溶液.
碳酸钠溶液
D
部分变质氢氧化钠溶液
稀盐酸

A．A B．B C．C D．D
【答案】D
【解析】
【详解】
A、硫酸钠与氯化铁不发生反应,氢氧化钠与氯化铁反应有氢氧化铁沉淀生成，即反应一开始滴加氯化铁溶液后就有沉淀生成，当氢氧化钠反应完后沉淀质量不再发生变化；故选项错误;
B、稀硫酸会与氢氧化钠和氯化钡同步发生反应，即滴加稀硫酸后会立即产生BaSO4沉淀；故选项错误;
C、氯化钙和氯化钡都能与碳酸钠溶液反应生成沉淀,开始滴加碳酸钠溶液时就会产生沉淀；故选项错误;
D、氢氧化钠变质生成碳酸钠，向部分变质氢氧化钠溶液中加人稀盐酸，稀盐酸先与氢氧化钠发生反应，当氢氧化钠反应完后，稀盐酸再与碳酸钠反应生成二氧化碳气体，当碳酸钠反应完全后，气体质量不再发生变化；故选项对。
故选：D。

30．下列所示图像能反应相对应试验是

A．甲图可表达向pH=10氢氧化钙溶液不停加水稀释，溶液pH变化
B．乙图可表达向碳酸钙固体中逐滴加入稀盐酸至过量时，产生气体质量变化
C．丙图可表达在40 ℃，将饱和硝酸钾溶液恒温蒸发至有白色晶体析出，溶质质量分数变化
D．丁图可表达将等质量镁与锌分别和足量稀硫酸混合时，产生气体质量变化
【来源】广东省广州市荔湾区广雅中学中考一模化学试题
【答案】B
【解析】
【分析】
【详解】
A、碱性溶液加水稀释，溶液不能变成酸性，即pH不也许不不小于7，故错误；
B、向碳酸钙固体中逐滴加入稀盐酸至过量，当碳酸钙完全反应，产生二氧化碳质量不再变化，故对；
C、在40℃，将饱和硝酸钾溶液恒温蒸发至有白色晶体析出，其溶液溶质质量分数不变，故错误；
D、将等质量金属镁和锌分别和足量稀硫酸混合，则金属完全反应，镁产生氢气质量不小于锌，故错误；
故选：B。
