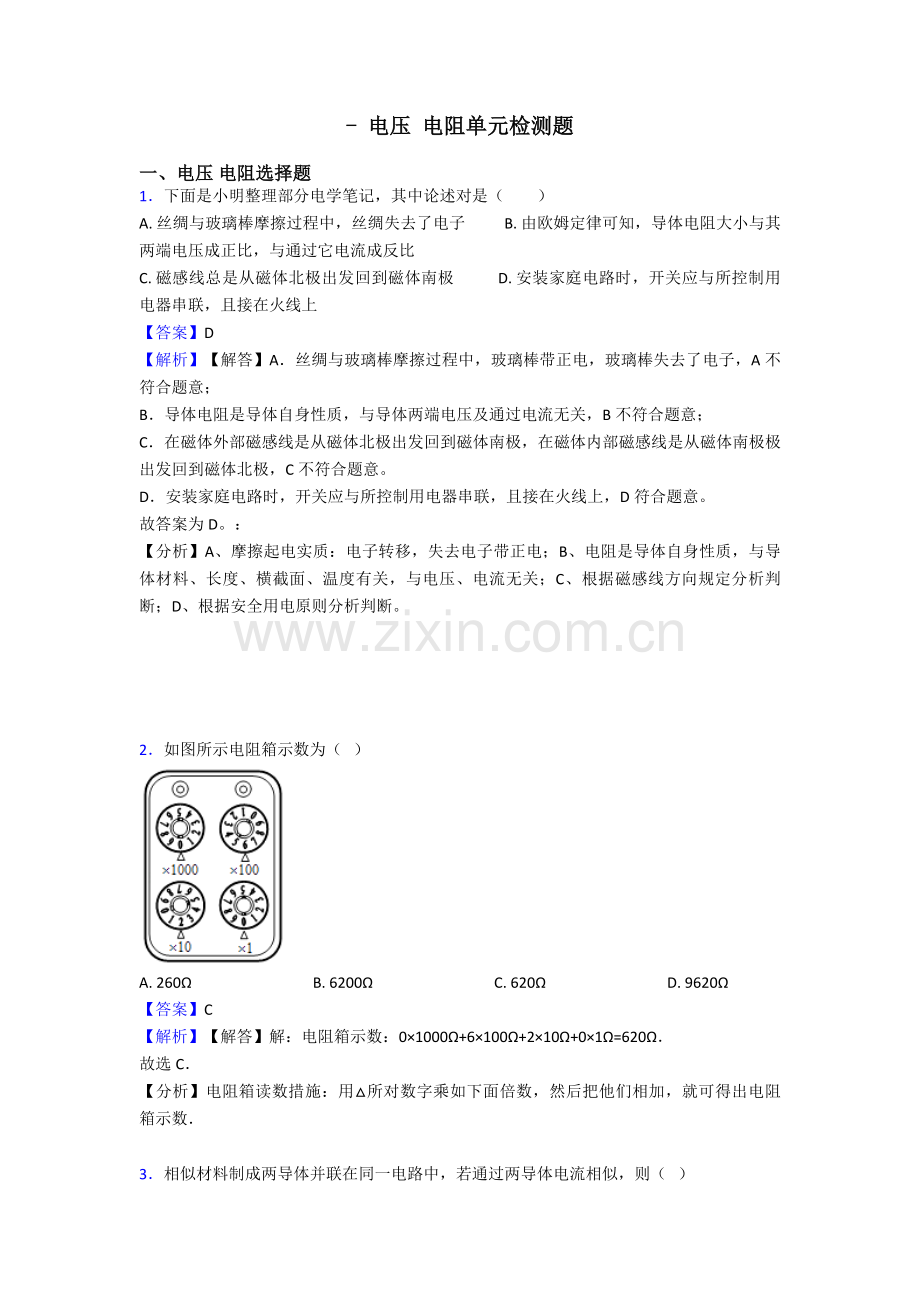

- 电压 电阻单元检测题

一、电压 电阻选择题
1．下面是小明整理部分电学笔记，其中论述对是（　　）
A. 丝绸与玻璃棒摩擦过程中，丝绸失去了电子          B. 由欧姆定律可知，导体电阻大小与其两端电压成正比，与通过它电流成反比
C. 磁感线总是从磁体北极出发回到磁体南极           D. 安装家庭电路时，开关应与所控制用电器串联，且接在火线上
【答案】D
【解析】【解答】A．丝绸与玻璃棒摩擦过程中，玻璃棒带正电，玻璃棒失去了电子，A不符合题意；
B．导体电阻是导体自身性质，与导体两端电压及通过电流无关，B不符合题意；
C．在磁体外部磁感线是从磁体北极出发回到磁体南极，在磁体内部磁感线是从磁体南极极出发回到磁体北极，C不符合题意。
D．安装家庭电路时，开关应与所控制用电器串联，且接在火线上，D符合题意。
故答案为D。：
【分析】A、摩擦起电实质：电子转移，失去电子带正电；B、电阻是导体自身性质，与导体材料、长度、横截面、温度有关，与电压、电流无关；C、根据磁感线方向规定分析判断；D、根据安全用电原则分析判断。

2．如图所示电阻箱示数为（   ）

A. 260Ω                                 B. 6200Ω                                 C. 620Ω                                 D. 9620Ω
【答案】C
【解析】【解答】解：电阻箱示数：0×1000Ω+6×100Ω+2×10Ω+0×1Ω=620Ω．
故选C．
【分析】电阻箱读数措施：用△所对数字乘如下面倍数，然后把他们相加，就可得出电阻箱示数．

3．相似材料制成两导体并联在同一电路中，若通过两导体电流相似，则（   ）
A. 长度较长导体，其横截面积一定小                  B. 长度较长导体，其横截面积一定大
C. 长度较长导体，其横截面积也许小                  D. 两导体长度、横截面积一定相似
【答案】 B
【解析】【解答】ACB．电阻是导体对电流阻碍作用，是导体自身一种特性；其大小与导体材料、长度、横截面积、温度有关，电阻相等时，其他条件相似，长度越长横截面积越大，AC不对，B符合题意；
D. 导体电阻大小由导体材料、长度和横截面积决定，同步还受温度影响，D不对；
故答案为：B.
【分析】决定电阻大小原因：导体电阻是导体自身一种性质，它大小决定于导体材料、长度、横截面积和温度.（电阻与加在导体两端电压和通过电流无关）

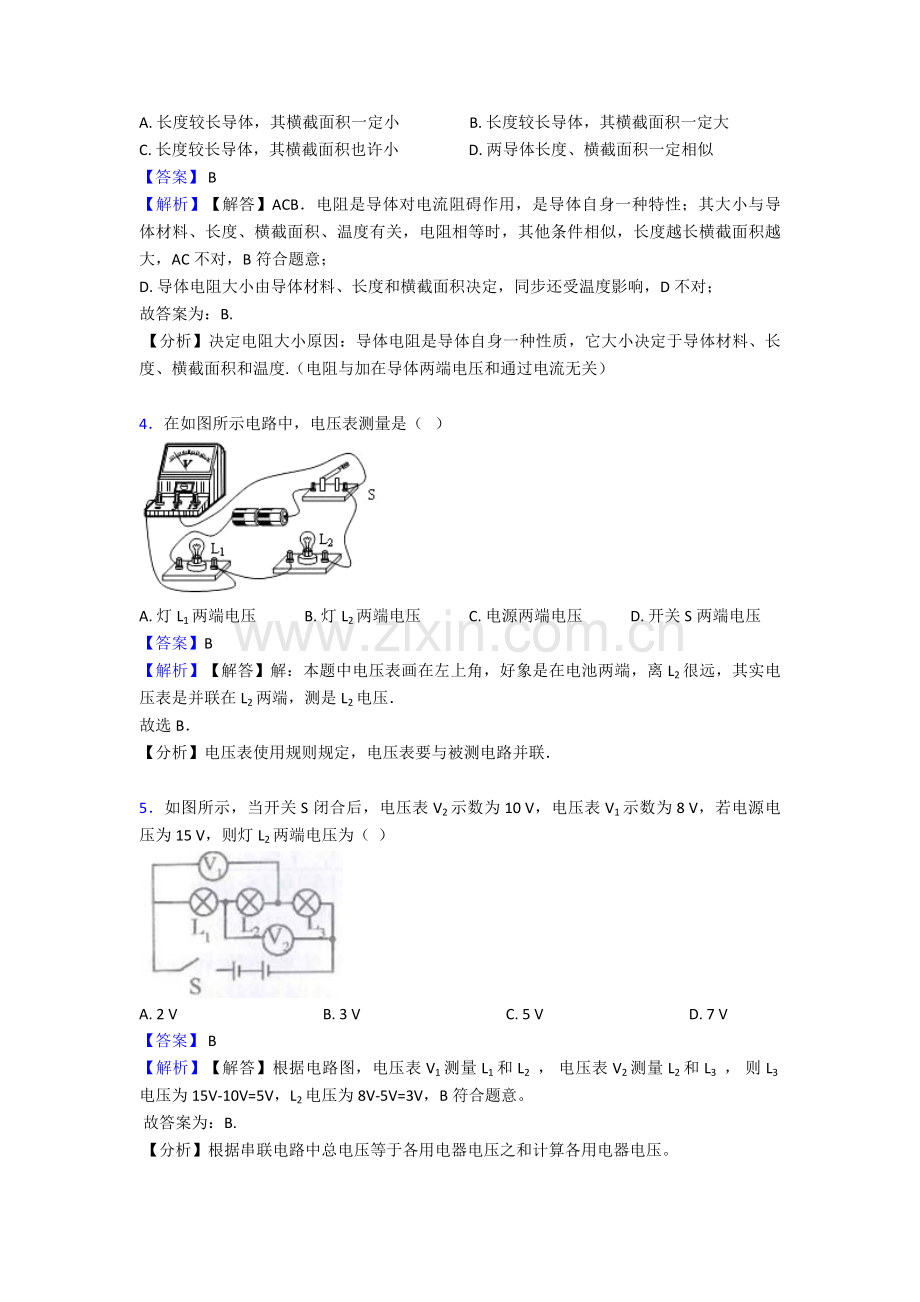

4．在如图所示电路中，电压表测量是（   ）

A. 灯L1两端电压             B. 灯L2两端电压             C. 电源两端电压             D. 开关S两端电压
【答案】B
【解析】【解答】解：本题中电压表画在左上角，好象是在电池两端，离L2很远，其实电压表是并联在L2两端，测是L2电压．
故选B．
【分析】电压表使用规则规定，电压表要与被测电路并联．

5．如图所示，当开关S闭合后，电压表V2示数为10 V，电压表V1示数为8 V，若电源电压为15 V，则灯L2两端电压为（  ）

A. 2 V                                       B. 3 V                                       C. 5 V                                       D. 7 V
【答案】 B
【解析】【解答】根据电路图，电压表V1测量L1和L2 ， 电压表V2测量L2和L3 ， 则L3电压为15V-10V=5V，L2电压为8V-5V=3V，B符合题意。
故答案为：B.
【分析】根据串联电路中总电压等于各用电器电压之和计算各用电器电压。

6．有关电流、电压和电阻，下列说法对是（  ）

A. 金属导体中电流方向与自由电子定向移动方向相似
B. 导体中通过电流越大，它电阻越小
C. 两灯泡比较，亮度大灯泡通过电流大
D. 导体两端电压越大，通过该导体电流就越大
【答案】 D
【解析】【分析】A、正电荷定向移动方向是电流方向，电子带负电，电流方向与电子定向移动方向相反；
B、导体电阻由导体材料、长度、横截面积决定，与通过它电流无关；
C、灯泡亮度由灯泡实际功率决定，亮度大灯泡流过电流不一定大；
D、根据公式I=

分析答题．
【解答】A、电流方向与正电荷定向移动方向相似，电子带负电，金属导体中电流方向与自由电子定向移动方向相反，故A错误；
B、导体电阻由导体材料、长度、横截面积决定，与通过它电流无关，故B错误；
C、两灯比较，实际功率大灯泡亮度大，由P=UI知，功率大，也许是电流较大，也也许是电压较大，故C错误；
D、导体电阻由导体材料、长度、横截面积决定，当导体电阻一定期，由I=知，导体两端电压越大，通过该导体电流越大，故D对；
故选D．
【点评】本题考察了电流方向、影响导体电阻大小原因、影响灯泡亮度原因、对欧姆定律理解等问题，是一道基础题．

7．在如图所示电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数变化，分析对是（   ）

A. 电流表A、电压表V1示数都减小，电压表V2示数增大
B. 电流表A、电压表V1示数都变大，电压表V2示数变小
C. 电流表A示数减小，两电压表达数不变
D. 三个电表示数都不变
【答案】 A
【解析】【解答】解：∵滑动变阻器与灯泡串联，电流表测得是电路中电流，电压表V1测得是灯泡两端电压．电压表V2测得是滑动变阻器两端电压；

∴当滑动变阻器滑片向右移动时，连入电路中电阻变大，则电路中电流变小；
即电流表示数变小；
由欧姆定律可知：U1=IR1 ， 灯泡电阻不变，电流变小；
故U1变小，即电压表V1示数变小；
又∵总电压不变，
∴U2变大，即电压表V2示数变大；
故选A．
【分析】由图可知滑动变阻器与灯泡串联，当滑动变阻器滑片向右移动时，即可判定连入电路中电阻变化状况；根据电阻变化即可判定电路中电流变化，即电流表示数变化；再根据欧姆定律即可判定灯泡两端电压U1变化状况；最终根据串联电路电压特点即可判定U2示数变化状况．

8．在如图电路中，开关闭合时，电压表V1、V2、V3读数分别是U1、U2、U3 ， 则U1、U2、U3关系对是（   ）

A. U1=U2+U3                    B. U1=U2=U3                    C. U1＞U2＞U3                    D. U3＞U2＞U3
【答案】 B
【解析】【解答】解：由图可知，两盏灯并联，V1并联在L2两端，因此V1测量L2两端电压；而V3与L1并联，因此V3测量L1两端电压；V2直接并联在电源两端，因此V2测量电源电压；并联电路电压关系为：并联电路中各支路两端电压相等，即U=U1=U2=U3 ．
故选B．
【分析】分析电路构造，明确各电路元件连接方式，明确各电压表所测电路电压间关系．

9．在国际单位制中，电阻单位是（   ）
A. 安培                                     B. 伏特                                     C. 焦耳                                     D. 欧姆
【答案】D
【解析】【解答】解：
A．安培是电流单位，不符合题意；
B．伏特是电压单位，不符合题意；
C．焦耳是功和能单位，不符合题意；
D．欧姆是电阻单位，符合题意．
故选D．
【分析】分别明确每个选项中单位所对应物理量，就能确定符合题意选项．

10．下列有关电阻说法中，对是（    ）
A. 一根电阻丝电阻为R，把它剪去二分之一，再将剩余二分之一拉长到原长，它电阻仍为R
B. 导体电阻与导体两端电压成正比
C. 导体电阻越大，表明导体导电能力越强
D. 电阻是导体自身一种性质，与导体长度、横截面积和材料等原因有关
【答案】 D
【解析】【解答】A. 一根电阻丝电阻为R，把它剪去二分之一，再将剩余二分之一拉长到原长，它电阻变为本来2倍，A不符合题意；BD电阻是导体自身一种属性，导体电阻与导体材料，长度和横截面积等原因有关，，与导体两端电压和导体电流无关，B.错误，D符合题意；
C. 导体电阻越大，表明导体导电能力越弱，C不符合题意；
故答案为：D.
【分析】决定电阻大小原因：导体电阻是导体自身一种性质，它大小决定于导体材料、长度、横截面积和温度.（电阻与加在导体两端电压和通过电流无关）

11．甲、乙是由同种材料制成且电阻相等两导体，有关甲、乙横截面积S及长度L判断，也许成立是（   ）
A. S甲>S乙 ， L甲<L乙      B. S甲<S乙 ， L甲>L乙      C. S甲>S乙 ， L甲=L乙      D. S甲>S乙 ， L甲>L乙
【答案】D
【解析】【解答】同种材料两根导体，相似横截面积、长度越长，电阻越大；相似长度，横截面积越小，电阻越大。根据题意：甲、乙是由同种材料制成且电阻相等两导体,假如S甲>S乙,必须L甲>L乙;假如S甲<S乙,必须L甲<L乙.D符合题意，ABC不符合题意。
故答案为：D.
【分析】电阻影响原因有：材料、长度、横截面积和温度.

12．两个导体并联后总电阻不大于其中任何一种导体电阻，由于并联相称于（   ）
A. 减小了导体长度         B. 减小了导体横截面积         C. 增大了导体长度         D. 增大了导体横截面积
【答案】 D
【解析】【解答】解：
导体电阻取决于导体长度、材料和横截面积，同种材料导体越长、横截面积越小，导体电阻越大；
两个电阻并联，相称于增长了导体横截面积，总电阻要变小，并且比任何一种电阻都小，故D对．
故选D．
【分析】运用决定导体大小原因（长度、横截面积和材料）分析并理解电阻越并越小．

13．下列说法中对是
A. “光年”是时间单位                                           B. 卫星通信是运用超声波来传递信息
C. 超导体在超低温状态下电阻为零                         D. 在气体和液体中,流速越大位置压强越大
【答案】C
【解析】【解答】A、光年是光在真空中行走一年距离，是长度单位，不是时间单位，故本选项错误．
B、卫星通信是运用电磁波来传递信息，故本选项错误．
C、当温度减少到一定程度时，某些物质电阻会变为零，这种物质叫做超导体．对，
D、气体压强与流速关系：在气体和液体中，流速越大位置压强越小．故本选项错误．
故选C．

【分析】①光年指是光在真空中行走一年距离．
②卫星通信：卫星通信是微波通信手段之一．
③超导材料是一种电阻为零材料．超导体电阻为0，不会放热，因此电能无法转化为内能．
④气体和液体都属于流体，在流体中，流速大地方压强小，流速小地方压强大．此题重要是考察学生对光年认识和理解，以及对超导现象及超导材料特点和流体压强跟流速关系认识和理解，属于识记性内容，比较简单．

14．如图所示是某电子秤构造示意图，其中P是一种可以紧贴AB 滑动金属滑片，S为自动控制开关。闭合开关S，秤盘内不放物体时，电子秤刻度表达数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体质量;当被测物体质量超过电子秤量程时，开关S自动断开，电子秤无示数。则下列判断对是 （     ）

A. 电子秤刻度表是一种电流表，它示数越小阐明所称物体质量越大
B. 电子秤刻度表是一种电压表，它示数越大阐明所称物体质量越大
C. 电子秤AB 部分是一种滑动变阻器，且A端为绝缘体
D. 电子秤所称物体质量越大;消耗电能越少
【答案】 C
【解析】【解答】A、电子秤刻度盘串联在电路中，电子秤刻度盘应当是电流表，当盘中放入物体越大，连入电路电阻越小，电源电压不变时，连入电路电阻越小，电流越大，不符合题意；
B、电子秤刻度盘串联在电路中，电子秤刻度盘应当是电流表，不符合题意；
C、P和金属片AB构成了一种滑动变阻器，闭合开关S，秤盘内不放物体时，滑片在A端，电子秤刻度表达数为0，阐明电路是断路，A端是绝缘体，符合题意；
D、根据电能公式W=UIt，消耗电能多少除了与电压、电流大小有关外，还与工作时间有关系，因此，根据所称物体质量大小来判断消耗电能多少是片面，不符合题意；
故选C

【分析】明确电子秤工作原理是解题关键，本题波及到电流表、电压表使用、滑动变阻器使用、欧姆定律、绝缘体，电功W=UIt等应用，综合性较强，难度较大。

15．如图所示电路中，电源电压保持不变，闭合开关S．电路正常工作，一段时间后，发现两个电表达数都变大，则出现这种故障原因也许是（   ）

A. L1断路                                B. L1短路                                C. L2断路                                D. L2短路
【答案】 D
【解析】【解答】解：由电路图可知，灯泡L1与灯泡L2串联，电压表测L1两端电压，电流表测电路中电流。
由电流表示数变大可知，电路是通路，且电路总电阻变小，则电路故障应为短路，AC不符合题意；
由电压表示数变大可知，L1不能短路，短路为L2 ， B不符合题意、D符合题意。
故答案为：D。
【分析】结合电路图，理清元件连接方式及电表测量对象，根据电流表达数变大判断出电路工作为短路且电路总电阻变小，根据电压表达数判断短路位置.

16．如图所示电路中，电压表达数为零，灯泡L1、L2均不亮，假如把电压表改接在L1两端，示数为2.8V，假如把电压表改接在电源两端，示数也为2.8V，则该电路故障是（   ）

A. L1断路                                B. L2断路                                C. L1短路                                D. L2短路
【答案】A
【解析】【解答】解：
A、假如L1断路，L1和L2都不发光，图中电压表并联在L2两端，则电压表与电源两端不相连，电压表无示数；将电压表并联在L1两端时，电压表达数为2.8V，则电压表串联在电路中测电源电压；假如把电压表改接在电源两端，示数也为2.8V，深入阐明了电压表并联在L1两端时电压表测电源电压，故A符合题意；
B、假如L2断路，L1和L2都不发光，电压表并联在L2两端，则电压表与电源两端相连，电压表有示数，故B不符合题意；
CD、假如L1短路或L2短路，其中一种灯泡会发光，故CD不符合题意．
故选A．
【分析】两灯都不亮，阐明没有电流从任何一盏灯通过，因此不也许是一盏灯短路，另一盏灯完好，详细原因根据电压表有无示数判断．

17．图示电路中各元件完好，a、b、c、d、e、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表达数为0；开关断开时，电压表有示数。则与电压表相连两个接线柱也许是（   ）

A. a和b                                    B. c和d                                    C. a和f                                    D. e和f
【答案】D
【解析】【解答】根据题意，开关闭合时，电压表达数为0，阐明开关闭合时，两点之间没有电阻，而开关断开时，电压表有示数，此时丙点有电阻，或电阻无穷大，综合可判断出电压表是与开关并联。即电压表连接在 e和f点。
故答案为：D。
【分析】应用电压表判断电路故障，电压表无示数，也许是电压表并联部分短路或电路其他部分存在断路，电压表与电源正负极不能相连接；判断电路故障应根据电路构造结合电压表达数综合分析，作出判断.

18．在如图所示电路连接中，下列说法对是（　　）

A. 灯泡L1和L2并联，电流表测是L1支路电流    B. 灯泡L1和L2并联，电压表测量是电源电压
C. 灯泡L1和L2串联，电压表测是L2电压           D. 灯泡L1和L2串联，电压表测是L1电压
【答案】D
【解析】【解答】解：电压表在识别电路时可以当作是开路，
由图，电流从电源正极流出通过电流表和L1、开关和L2回到电源负极，因此灯光L1和L2串联，电流表测电路中电流，电压表测L1两端电压．故ABC错误，D对．
故选D．
【分析】串联电路电流只有一条途径，各处电路相等，用电器不能独立工作；并联电路：电流有两条或两条以上途径，各用电器可以独立工作，各支路电压相等．
电流表与被测电路串联，电压表与被测电路并联．由此分析判断．

19．电阻这一物理量单位是（   ）
A. 安培                                     B. 欧姆                                     C. 伏特                                     D. 瓦特
【答案】B
【解析】【解答】解：A、安培是电流国际单位；故A错误；
B、电阻国际单位是欧姆，简称欧，符号为Ω．故B对；
C、伏特是电压国际单位；故C错误；
D、瓦特是功率国际单位；故D错误；
故选B
【分析】电学中各个物理量均有自已国际单位；电阻国际单位是欧姆，简称欧，符号为Ω．

20．如图所示电路中，小灯泡L1、L2规格相似，闭合开关S后，发现L1不亮，L2发光。此电路故障也许是（  ）

A. 灯 L1短路                B. 灯 L2短路                C. 灯 L1断路                D. 开关 S 接触不良
【答案】C
【解析】【解答】A. 假如灯 L1短路，则电源被短路，L2灯也不会亮，A不符合题意；
B. 灯 L2短路，则L2灯不会发光，B不符合题意；
C. 灯 L1断路，则L1不会通过电流，当然不会亮，而并联时支路间互不影响，因此L2发光，C符合题意；
D. 开关 S 在干路，接触不良时，两个灯都不会发光，D不符合题意；
故答案为：C。
【分析】并联：把电路元件并列地连接起来电路，叫并联.（并联电路中各个支路是互不影响）.

21．下列有关电学元件使用说法中，对是（   ）
A. 电流表可以直接连接到电源两级
B. 电压表应与被测用电器并联
C. 滑动变阻器任意两个接线柱接入电路，都能变化电路中电流
D. 电能表应并联接在家庭电路干路上
【答案】B
【解析】【解答】解：A、连接电路时，由于电流表电阻很小，相称于导线，不可以将电流表不通过任何用电器而直接与电源接通，故A错误．
B、电压表与被测电路并联，因此连接电路时，应将电压表并联在电路中才能测出电压大小，故B对；
C、在连接滑动变阻器时，要按一上一下原则接线，当同步将上面或下面两个接线柱接入电路，将滑片将失去变化接入电路阻值大小，故C错误；
D、电能表是串联在家庭电路干路上，便于测量整个家庭电路消耗电能．故D错误．
故选B．
【分析】（1）根据电流表特点，判断出电流表不能直接接在电源两极上；（2）电压表应与被测用电器并联；（3）滑动变阻器采用“一上一下”接法与用电器串联使用，变化滑动变阻器接入电路电阻，可以变化电路电流和部分电路电压．（4）电能表测量家庭电路消耗电能多少，电能表接在家庭电路干路上．

22．如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，如下说法对是（　　）

A. 滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光
B. 滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光
C. 滑片P滑到B端，同步闭合开关S1和S2，灯泡L仍正常发光
D. 滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光
【答案】 B
【解析】【分析】AB、当变阻器滑片滑到A端时，变阻器与灯泡并联；根据灯泡两端电压等于电源电压进行分析；
C、当滑片P滑到B端，同步闭合两个开关，根据电路连接方式分析灯泡状况；
D、当滑片P滑到B端，开关S1闭合，S2断开，变阻器和灯泡串联，根据串联电路电压规律进行分析．

【解答】A、当变阻器滑片滑至A端，闭合开关S1和S2 ， 变阻器和灯泡并联，此时灯泡两端电压等于电源电压，灯泡正常发光；由于开关S1为干路中开关，因此开关S1断开，电路为断路，灯泡不发光；
B、当开关S1闭合，S2断开，为灯泡基本电路，并且灯泡两端电压等于电源电压，故灯泡正常发光．
C、当滑片P滑到B端，同步闭合两个开关，灯泡被短路，因此灯泡不会发光；
D、当滑片P滑到B端，开关S1闭合，S2断开，变阻器和灯泡串联，由于串联电路中总电压等于各部分电压之和，因此灯泡两端电压不大于电源电压，故灯泡不会正常发光．
故选 B．
【点评】懂得电路三种状态，会对使用滑动变阻器，会根据滑动变阻器不一样位置对识别电路，识别电路也是解答本题关键．

23．如图所示电路中，闭合开关S1、S2 ， 小灯泡L1和L2正常发光，电流表和电压表均有示数，下列有关该电路说法对是（   ）

A. 电流表测量干路中电流                                    B. 电压表不能测量L1两端电压
C. 取下L1时，L2正常发光                                       D. 只断开开关S2时，电压表有示数
【答案】C
【解析】【解答】解：A．由图可知，闭合开关S1、S2 ， 小灯泡L1和L2并联，电流表在L1支路上，测通过L1电流，A不符合题意。
B．由图可知，闭合开关S1、S2 ， 小灯泡L1和L2并联，电压表测并联电路两端电压，即电压表也测量L1两端电压，B不符合题意。
C．并联电路各支路互不影响，取下L1时，L2正常发光，C符合题意。
D．只断开开关S2时，电压表只有一种接线柱连入电路，无示数，D不符合题意。
故答案为：C。
【分析】理清电路连接措施以及电流表和电压表位置，结合并联电路特点、电流表和电压表使用措施分析判断.

24．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯电路连接如图所示，下列说法中对是（　　）

​
A. 换气扇和照明灯不能同步工作
B. 换气扇和照明灯只能同步工作
C. 换气扇和照明灯工作时，通过它们电流一定相等
D. 换气扇和照明灯工作时，它们两端电压一定相等
【答案】 D
【解析】【解答】由电路图可知，照明灯和换气扇并联，它们可以独立工作、互不影响；开关S1控制换气扇，开关S2控制照明灯；

AB、当只闭合S1时，只有换气扇工作，当只闭合S2时，只有照明灯工作，当S1与S2同步闭合时，换气扇与照明灯同步工作，故AB错误；
C、换气扇与照明灯工作时电压相等，它们电流不一定相等，故C错误；
D、并联电路电压相等，换气扇与照明灯并联，它们工作时两端电压一定相等，故D对；
故选：D
【分析】（1）并联电路各用电器独立工作、互不影响，串联电路各用电器互相影响不能独立工作；
（2）并联电路中，干路开关控制整个电路，支路开关只能控制所在支路

25．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相似且完好灯L′替代灯L，对判断是（   ）

A. 若灯L′亮，则灯L一定断路                                   B. 若灯L′亮，则灯L一定短路
C. 若灯L′不亮，则电阻R一定断路                           D. 若灯L′不亮，则电阻R一定短路
【答案】 C
【解析】【解答】解：若灯L′亮，阐明其他电路是通，则电阻R肯定完好，故障只能在灯L上，灯L也许是短路或断路，A、B不符合题意；
若灯L′不亮，阐明电路不通，则故障在电阻R上，考虑到小灯L原先不亮，则故障只能是电阻R断路；C符合题意，D不符合题意。
故答案为：C。
【分析】分析电路图，若用一只规格相似且完好灯替代：
若灯亮，阐明是本来灯断路，其他地方完好，换上新灯泡后能发光；本来灯短路，其他地方完好，换上新灯泡能发光。
若灯不亮，阐明电阻R开路，换上灯也不亮。
