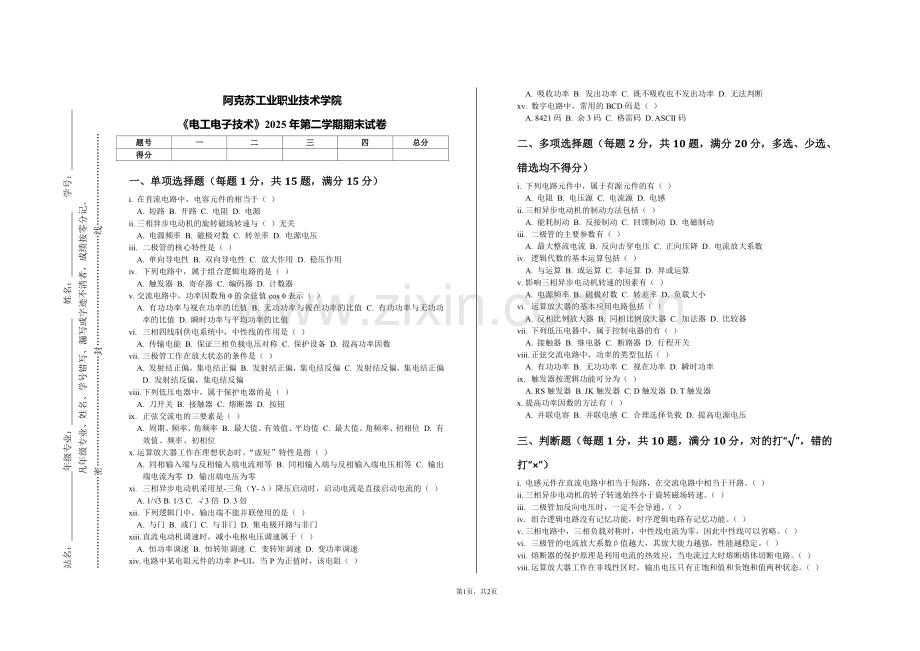

阿克苏工业职业技术学院《电工电子技术》2025年第二学期期末试卷.pdf

第1页，共2页 站名：年级专业：姓名：学号：凡年级专业、姓名、学号错写、漏写或字迹不清者，成绩按零分记。密封线 阿克苏工业职业技术学院 电工电子技术2025 年第二学期期末试卷 题号题号 一一 二二 三三 四四 总分总分 得分得分 一、单项选择题（每题一、单项选择题（每题 1 分，共分，共 15 题，满分题，满分 15 分）分）i.在直流电路中，电容元件的相当于（）A.短路 B.开路 C.电阻 D.电源 ii.三相异步电动机的旋转磁场转速与（）无关 A.电源频率 B.磁极对数 C.转差率 D.电源电压 iii.二极管的核心特性是（）A.单向导电性 B.双向导电性 C.放大作用 D.稳压作用 iv.下列电路中，属于组合逻辑电路的是（）A.触发器 B.寄存器 C.编码器 D.计数器 v.交流电路中，功率因数角的余弦值 cos表示（）A.有功功率与视在功率的比值 B.无功功率与视在功率的比值 C.有功功率与无功功率的比值 D.瞬时功率与平均功率的比值 vi.三相四线制供电系统中，中性线的作用是（）A.传输电能 B.保证三相负载电压对称 C.保护设备 D.提高功率因数 vii.三极管工作在放大状态的条件是（）A.发射结正偏，集电结正偏 B.发射结正偏，集电结反偏 C.发射结反偏，集电结正偏 D.发射结反偏，集电结反偏 viii.下列低压电器中，属于保护电器的是（）A.刀开关 B.接触器 C.熔断器 D.按钮 ix.正弦交流电的三要素是（）A.周期、频率、角频率 B.最大值、有效值、平均值 C.最大值、角频率、初相位 D.有效值、频率、初相位 x.运算放大器工作在理想状态时，“虚短”特性是指（）A.同相输入端与反相输入端电流相等 B.同相输入端与反相输入端电压相等 C.输出端电流为零 D.输出端电压为零 xi.三相异步电动机采用星-三角（Y-）降压启动时，启动电流是直接启动电流的（）A.1/3 B.1/3 C.3 倍 D.3 倍 xii.下列逻辑门中，输出端不能并联使用的是（）A.与门 B.或门 C.与非门 D.集电极开路与非门 xiii.直流电动机调速时，减小电枢电压调速属于（）A.恒功率调速 B.恒转矩调速 C.变转矩调速 D.变功率调速 xiv.电路中某电阻元件的功率 P=UI，当 P 为正值时，该电阻（）A.吸收功率 B.发出功率 C.既不吸收也不发出功率 D.无法判断 xv.数字电路中，常用的 BCD 码是（）A.8421 码 B.余 3 码 C.格雷码 D.ASCII 码 二、多项选择题（每题二、多项选择题（每题 2 分，共分，共 10 题，满分题，满分 20 分，多选、少选、分，多选、少选、错选均不得分）错选均不得分）i.下列电路元件中，属于有源元件的有（）A.电阻 B.电压源 C.电流源 D.电感 ii.三相异步电动机的制动方法包括（）A.能耗制动 B.反接制动 C.回馈制动 D.电磁制动 iii.二极管的主要参数有（）A.最大整流电流 B.反向击穿电压 C.正向压降 D.电流放大系数 iv.逻辑代数的基本运算包括（）A.与运算 B.或运算 C.非运算 D.异或运算 v.影响三相异步电动机转速的因素有（）A.电源频率 B.磁极对数 C.转差率 D.负载大小 vi.运算放大器的基本应用电路包括（）A.反相比例放大器 B.同相比例放大器 C.加法器 D.比较器 vii.下列低压电器中，属于控制电器的有（）A.接触器 B.继电器 C.断路器 D.行程开关 viii.正弦交流电路中，功率的类型包括（）A.有功功率 B.无功功率 C.视在功率 D.瞬时功率 ix.触发器按逻辑功能可分为（）A.RS 触发器 B.JK 触发器 C.D 触发器 D.T 触发器 x.提高功率因数的方法有（）A.并联电容 B.并联电感 C.合理选择负载 D.提高电源电压 三、判断题（每题三、判断题（每题 1 分，共分，共 10 题，满分题，满分 10 分，对的打分，对的打“”，错的，错的打打“”）i.电感元件在直流电路中相当于短路，在交流电路中相当于开路。（）ii.三相异步电动机的转子转速始终小于旋转磁场转速。（）iii.二极管加反向电压时，一定不会导通。（）iv.组合逻辑电路没有记忆功能，时序逻辑电路有记忆功能。（）v.三相电路中，三相负载对称时，中性线电流为零，因此中性线可以省略。（）vi.三极管的电流放大系数值越大，其放大能力越强，性能越稳定。（）vii.熔断器的保护原理是利用电流的热效应，当电流过大时熔断熔体切断电路。（）viii.运算放大器工作在非线性区时，输出电压只有正饱和值和负饱和值两种状态。（）第2页，共2页 站名：年级专业：姓名：学号：凡年级专业、姓名、学号错写、漏写或字迹不清者，成绩按零分记。密封线 ix.数字电路中，高电平用“1”表示，低电平用“0”表示，这种表示方法称为正逻辑。（）x.直流电动机的电枢反应会使主磁场发生畸变，导致电机性能下降。（）四、简答题（每题四、简答题（每题 4 分，共分，共 5 题，满分题，满分 20 分）分）i.简述基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）的内容及适用范围。ii.说明三相异步电动机的工作原理，为什么三相异步电动机不能自行启动？iii.简述二极管整流电路的工作原理（以单相桥式整流电路为例），并画出其电路图及输出电压波形。iv.解释时序逻辑电路的概念，说明触发器和寄存器的区别与联系。v.简述三相异步电动机采用降压启动的目的和常用的降压启动方法（至少两种）。五、分析计算题（每题五、分析计算题（每题 5 分，共分，共 5 题，满分题，满分 25 分）分）i.某直流电路如图所示，已知 E=12V，E=6V，R=2，R=3，R=6。试用基尔霍夫定律计算各支路电流（要求写出解题步骤）。ii.已知某正弦交流电压的表达式为 u=2202 sin(314t+30)V，求该电压的最大值、有效值、频率、周期和初相位。iii.某三相异步电动机的额定功率 P=7.5kW，额定电压 U=380V，额定电流 I=15A，额定转速 n=1440r/min，功率因数 cos=0.85。计算该电动机的额定效率和额定转差率 s（已知电源频率 f=50Hz）。iv.某运算放大器组成的反相比例放大器电路中，已知输入电阻 R=10k，反馈电阻Rf=100k，输入电压 u=-0.5V。求该放大器的电压放大倍数 A 和输出电压 u（运算放大器为理想运放）。v.分析下图所示逻辑电路的逻辑功能，写出逻辑表达式，列出真值表，并说明其逻辑功能。六、实操应用题（每题六、实操应用题（每题 10 分，共分，共 1 题，满分题，满分 10 分）分）某机床工作台需要实现正反转控制，要求：能实现正转、反转、停止操作；正转和反转之间能实现互锁，防止电源短路；具有过载保护功能。请完成以下任务：（1）画出该控制电路的电气原理图（主电路和控制电路）；（6 分）（2）说明电路中互锁环节和过载保护环节的工作原理；（4 分）
