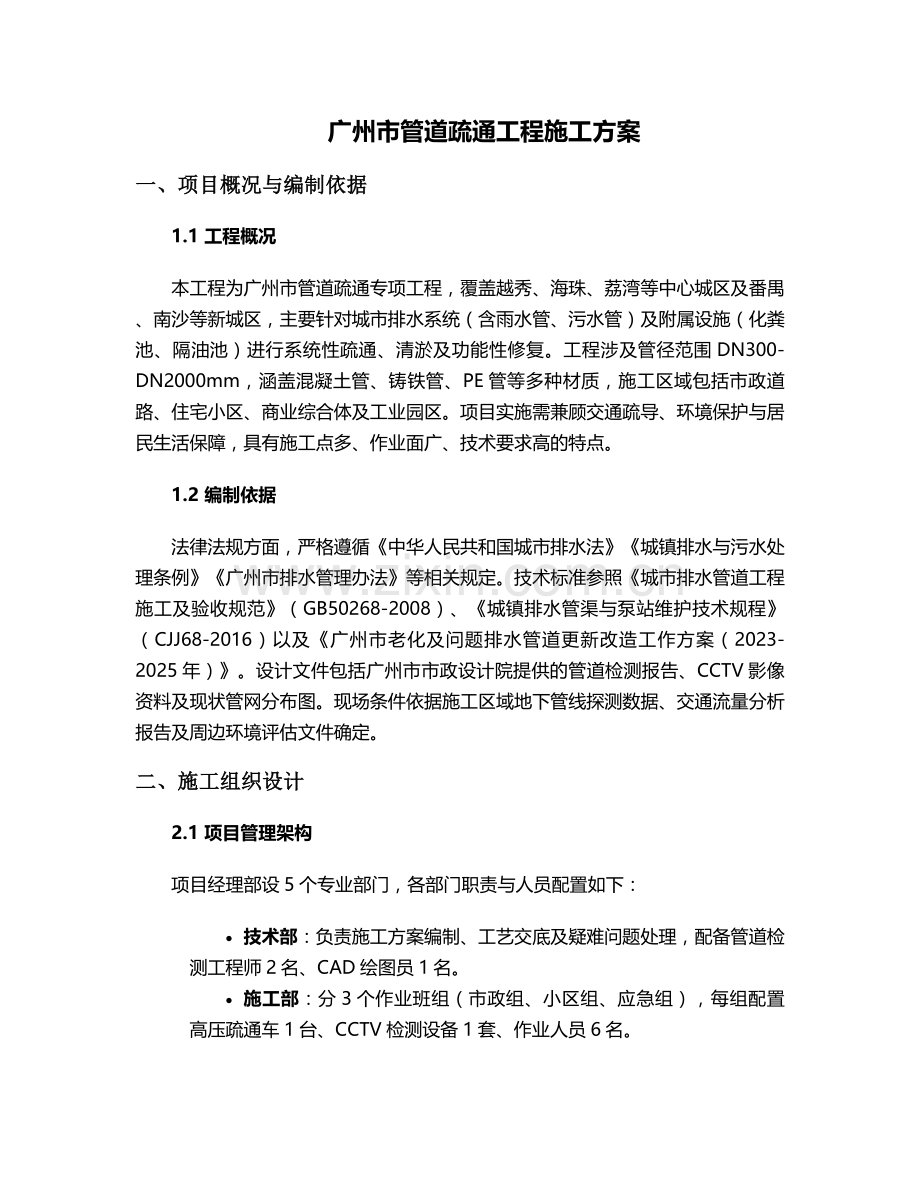

广州市管道疏通工程施工方案
一、项目概况与编制依据
1.1 工程概况
本工程为广州市管道疏通专项工程,覆盖越秀、海珠、荔湾等中心城区及番禺、南沙等新城区,主要针对城市排水系统(含雨水管、污水管)及附属设施(化粪池、隔油池)进行系统性疏通、清淤及功能性修复。工程涉及管径范围DN300-DN2000mm,涵盖混凝土管、铸铁管、PE管等多种材质,施工区域包括市政道路、住宅小区、商业综合体及工业园区。项目实施需兼顾交通疏导、环境保护与居民生活保障,具有施工点多、作业面广、技术要求高的特点。
1.2 编制依据
法律法规方面,严格遵循《中华人民共和国城市排水法》《城镇排水与污水处理条例》《广州市排水管理办法》等相关规定。技术标准参照《城市排水管道工程施工及验收规范》(GB50268-2008)、《城镇排水管渠与泵站维护技术规程》(CJJ68-2016)以及《广州市老化及问题排水管道更新改造工作方案(2023-2025年)》。设计文件包括广州市市政设计院提供的管道检测报告、CCTV影像资料及现状管网分布图。现场条件依据施工区域地下管线探测数据、交通流量分析报告及周边环境评估文件确定。
二、施工组织设计
2.1 项目管理架构
项目经理部设5个专业部门,各部门职责与人员配置如下:
· 技术部:负责施工方案编制、工艺交底及疑难问题处理,配备管道检测工程师2名、CAD绘图员1名。
· 施工部:分3个作业班组(市政组、小区组、应急组),每组配置高压疏通车1台、CCTV检测设备1套、作业人员6名。
· 安全环保部:专职安全员3名,负责现场安全巡查、环保监测及应急演练。
· 物资部:管理设备库(含20台套疏通工具)及材料库(备用管材、密封件等)。
· 协调部:对接交警、城管及社区,办理占道施工许可(提前3天报备)、夜间施工审批等手续。
2.2 施工部署
2.2.1 分区分段施工计划
· 越秀区:老旧小区铸铁管清淤,工期45天,重点难点在于管道接口渗漏修复。
· 天河区:主干道雨水管高压冲洗,工期30天,重点难点是交通高峰期错峰作业。
· 番禺区:工业园区隔油池清理,工期20天,重点难点为油污固化物破碎处理。
· 南沙区:新建城区管道检测与疏通,工期25天,重点难点是管线交叉区域精准作业。
2.2.2 设备配置
· 主要设备:高压清洗车(工作压力18-25MPa)、管道机器人(搭载360°摄像头)、绞车(牵引力5T)、真空吸污车(容积8m³)。
· 辅助设备:柴油发电机(20kW)、轴流风机(风量≥1500m³/h)、有毒气体检测仪(检测H₂S、CO等)。
三、施工工艺流程
3.1 前期准备阶段
3.1.1 管线勘察
采用CCTV管道内窥镜进行全段检测,生成管道走向图、淤积物分布图及缺陷标注(如破裂、错位、树根侵入等)。对周边管线进行物探扫描(采用RD8000管线探测仪),划定施工安全距离(燃气管道≥1.5m,电缆≥0.5m)。
3.1.2 现场布置
设置硬质围挡(高度2.0m),采用彩钢板+防尘网双层防护,转角处设广角镜。夜间施工区域安装LED泛光灯(照度≥50lux)及爆闪警示灯,围挡内侧悬挂安全操作规程牌。
3.2 核心施工工序
3.2.1 管道疏通工艺
· 轻度堵塞处理(淤积厚度<30%管径):上游检查井安装堵水气囊,下游检查井放置抽水泵(扬程≥10m)。高压水枪喷头(选用扇形喷嘴,流量80L/min)自下游向上游推进,水压逐级提升(初始10MPa,逐步增至20MPa)。冲洗出的淤泥通过真空吸污车即时清运,含水率控制在85%以下。
· 重度堵塞处理(树根、混凝土块等硬物):绞车牵引链式切割刀头(转速300r/min)破碎障碍物,单次切割深度≤50cm。更换螺旋钻头清理残余碎片,同步开启通风设备(井下氧气浓度需≥19.5%)。人工进入检查井(需佩戴正压式呼吸器)辅助清掏,作业时间≤20分钟/人次。
3.2.2 特殊设施处理
· 化粪池清淤:采用三级过滤工艺:①真空抽吸表层浮渣;②高压水冲散中层淤泥;③格栅过滤固态杂质。清掏出的粪渣经板框压滤机脱水(含水率降至60%)后,运至市政有机肥处理厂。
· 隔油池清理:先投放生物降解剂(用量0.5kg/m³)分解油脂,静置2小时后使用加热式高压水枪(水温60-80℃)冲洗。对餐饮企业隔油池,额外配备防爆型抽油设备(符合ExdIIBT4防爆标准)。
3.3 后期恢复阶段
3.3.1 管道验收检测
· 二次CCTV检测:要求内壁无明显沉积物(附着厚度<5mm),管道坡度符合设计要求(雨水管≥0.3%,污水管≥0.5%)。
· 通水试验:模拟设计流量(雨水管按3年一遇暴雨强度),持续注水30分钟,下游检查井出水量偏差≤5%。
3.3.2 场地恢复
· 路面修复:沥青路面采用热拌沥青(AC-13型)填补,压实度≥96%;人行道采用C30混凝土预制块铺设,平整度误差≤3mm。
· 绿化恢复:补植与原品种一致的行道树(胸径偏差≤1cm),草坪铺设密度≥90株/㎡。
四、质量与安全控制措施
4.1 质量管理体系
4.1.1 材料控制
疏通用化学药剂(如管道疏通剂)需提供产品合格证及环保检测报告,严禁使用强酸型腐蚀剂。更换的管道配件(如密封圈、检查井盖)需符合GB/T23858-2009标准,抽样送检合格率100%。
4.1.2 过程管控
实行“三检制”:班组自检(填写《疏通作业记录表》)→技术部复检(抽查30%作业段)→监理终检(关键工序全程旁站)。对CCTV检测影像进行存档,每段视频时长≥5分钟,清晰显示管道内壁状况。
4.2 安全防护措施
4.2.1 有限空间作业
执行“先通风、再检测、后作业”原则:通风30分钟后,检测氧气含量19.5%-23.5%、H₂S<10ppm方可下井。配置双绳防坠系统(承重≥220kg),井上设置监护人员,配备应急三脚架及急救箱。
4.2.2 交通安全
占道施工区域设置“三级防护”:①警示区(距作业点50m);②缓冲区(20m);③作业区(设置防撞墩)。夜间施工需配备交通协管员2名,穿戴反光背心(反光条宽度≥5cm)。
4.3 环保要求
施工废水经三级沉淀池处理(投加PAC絮凝剂),SS去除率≥80%后排入市政管网。淤泥运输车辆必须覆盖篷布,出场前冲洗轮胎(洗车台配置高压水枪及排水沟)。噪声控制:昼间≤70dB(A),夜间≤55dB(A),超标时启用声屏障(降噪量≥25dB)。
五、验收标准与质量评定
5.1 验收内容及标准
· 管道畅通性:通水试验30分钟无明显淤积,流速≥0.6m/s,采用流量计实测。
· 管道内壁:无尖锐凸起物,附着厚度<5mm,通过CCTV影像检查。
· 井盖安装:与路面高差≤3mm,无晃动,使用水平尺+塞尺测量。
· 路面恢复:沥青路面平整度≤5mm/3m,采用3m直尺检测。
5.2 质量评定
· 合格标准:主控项目(管道畅通性、安全距离等)100%达标,一般项目(如路面修复外观)合格率≥85%。
· 优良标准:CCTV检测影像无任何缺陷记录,通水试验流速超过设计值10%以上,业主投诉率为零。
5.3 资料归档
竣工资料包含:施工方案、检测报告、隐蔽工程验收记录、设备使用台账、水质监测报告等,装订成册后提交广州市市政工程档案馆。
六、应急预案
6.1 突发事件处置
6.1.1 管道破裂漏水
立即关闭上下游阀门,采用气囊堵水(充气压力0.3MPa),24小时内完成PE管内衬修复。
6.1.2 有毒气体超标
启动应急通风(风量调至最大),疏散下风向人员,使用正压式呼吸器将受困人员转移至安全区域。
6.1.3 交通拥堵
启用备用通道,协调交警部门临时交通管制,增派2台应急疏通车分流作业。
6.2 应急物资储备
· 医疗急救:担架、氧气瓶、烧伤药膏、抗硫化氢解毒剂(亚硝酸钠注射液)。
· 设备抢修:快速接头(DN300-DN800mm)、电动试压泵(量程0-1.6MPa)、防水胶带(耐温≥80℃)。
· 通讯保障:卫星电话(2部)、手持对讲机(10台,配备备用电池)。
6.3 应急演练
每月组织1次有限空间救援演练,每季度开展1次多部门联合应急演练(含交警、消防、医疗单位),演练记录报广州市应急管理局备案。演练内容包括:气体泄漏处置、井下人员失联救援、设备故障应急抢修等场景,每次演练时长不少于2小时,参与人员覆盖所有作业班组。
通过以上全面、系统的施工方案,确保广州市管道疏通工程能够安全、高效、高质量地完成,保障城市排水系统的正常运行,提升居民生活质量。在施工过程中,严格遵守各项规章制度,加强各部门协调配合,及时处理突发事件,以达到预期的工程目标。
