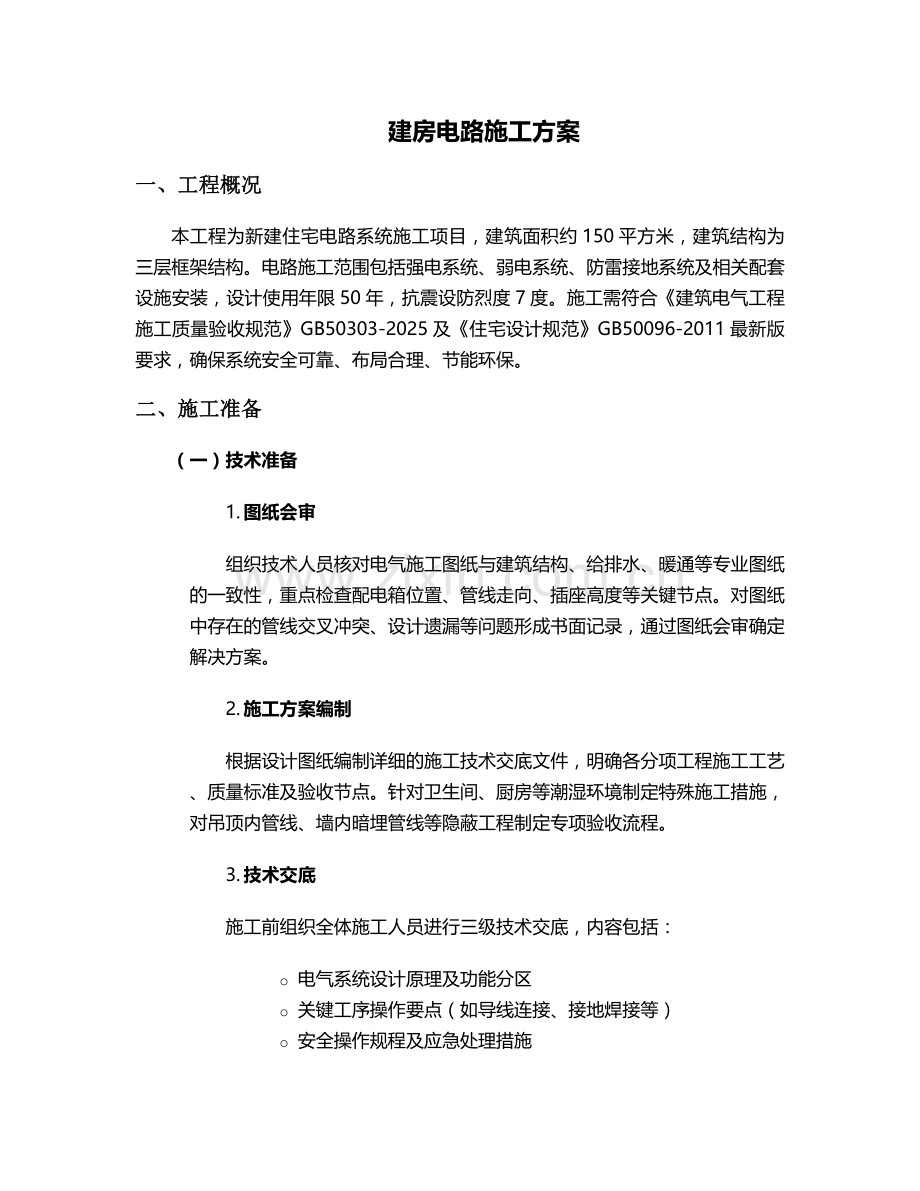

建房电路施工方案
一、工程概况
本工程为新建住宅电路系统施工项目，建筑面积约150平方米，建筑结构为三层框架结构。电路施工范围包括强电系统、弱电系统、防雷接地系统及相关配套设施安装，设计使用年限50年，抗震设防烈度7度。施工需符合《建筑电气工程施工质量验收规范》GB50303-2025及《住宅设计规范》GB50096-2011最新版要求，确保系统安全可靠、布局合理、节能环保。
二、施工准备
（一）技术准备
1. 图纸会审
组织技术人员核对电气施工图纸与建筑结构、给排水、暖通等专业图纸的一致性，重点检查配电箱位置、管线走向、插座高度等关键节点。对图纸中存在的管线交叉冲突、设计遗漏等问题形成书面记录，通过图纸会审确定解决方案。
2. 施工方案编制
根据设计图纸编制详细的施工技术交底文件，明确各分项工程施工工艺、质量标准及验收节点。针对卫生间、厨房等潮湿环境制定特殊施工措施，对吊顶内管线、墙内暗埋管线等隐蔽工程制定专项验收流程。
3. 技术交底
施工前组织全体施工人员进行三级技术交底，内容包括：
o 电气系统设计原理及功能分区
o 关键工序操作要点（如导线连接、接地焊接等）
o 安全操作规程及应急处理措施
o 质量通病防治方法（如管路堵塞、绝缘不良等）

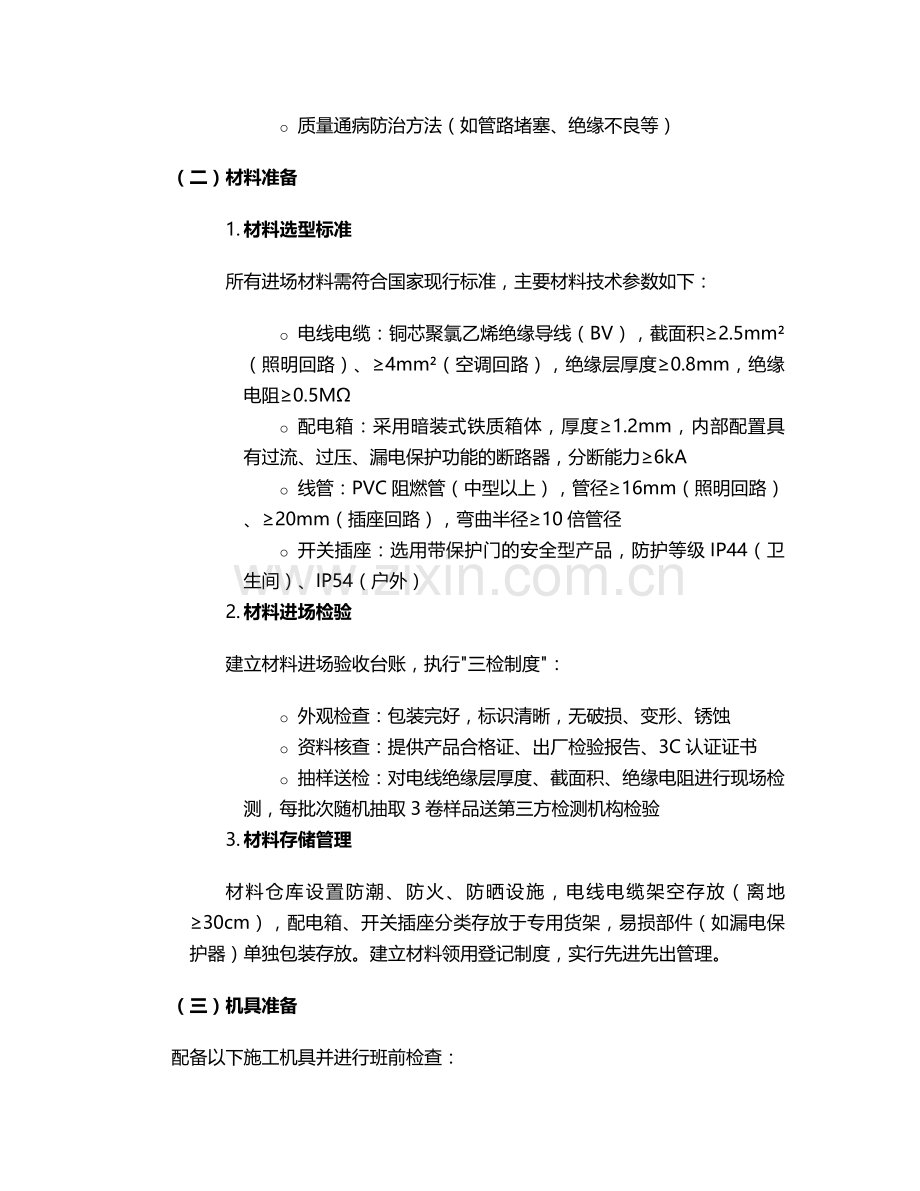

（二）材料准备
1. 材料选型标准
所有进场材料需符合国家现行标准，主要材料技术参数如下：
o 电线电缆：铜芯聚氯乙烯绝缘导线（BV），截面积≥2.5mm²（照明回路）、≥4mm²（空调回路），绝缘层厚度≥0.8mm，绝缘电阻≥0.5MΩ
o 配电箱：采用暗装式铁质箱体，厚度≥1.2mm，内部配置具有过流、过压、漏电保护功能的断路器，分断能力≥6kA
o 线管：PVC阻燃管（中型以上），管径≥16mm（照明回路）、≥20mm（插座回路），弯曲半径≥10倍管径
o 开关插座：选用带保护门的安全型产品，防护等级IP44（卫生间）、IP54（户外）
2. 材料进场检验
建立材料进场验收台账，执行"三检制度"：
o 外观检查：包装完好，标识清晰，无破损、变形、锈蚀
o 资料核查：提供产品合格证、出厂检验报告、3C认证证书
o 抽样送检：对电线绝缘层厚度、截面积、绝缘电阻进行现场检测，每批次随机抽取3卷样品送第三方检测机构检验
3. 材料存储管理
材料仓库设置防潮、防火、防晒设施，电线电缆架空存放（离地≥30cm），配电箱、开关插座分类存放于专用货架，易损部件（如漏电保护器）单独包装存放。建立材料领用登记制度，实行先进先出管理。
（三）机具准备
配备以下施工机具并进行班前检查：
· 电动工具：冲击钻（配φ6-20mm钻头）、角磨机（配切割片、砂轮片）、电烙铁（60W恒温型）
· 测量工具：兆欧表（500V）、万用表、水平仪、卷尺（5m/30m）、接地电阻测试仪
· 手动工具：剥线钳（带绝缘手柄）、压线钳、管钳、弯管器（对应不同管径）
· 安全防护：绝缘手套（10kV级）、绝缘鞋、安全帽、临时配电箱（带漏电保护）
三、主要施工流程
（一）强电系统施工
1. 配电箱安装
（1）箱体定位
根据设计图纸在墙体预留洞口，箱体底边距地1.8m，水平偏差≤1.5mm/m。采用膨胀螺栓固定箱体，与墙体间隙用1:2水泥砂浆填塞，表面抹平后与墙面齐平。
（2）内部配置
配电箱内设置总断路器（63A/3P）及分支出线回路：
· 照明回路：16A/1P，配10mA漏电保护器
· 普通插座回路：20A/1P+N，配30mA漏电保护器（动作时间≤0.1s）
· 空调回路：32A/2P，配30mA漏电保护器
· 厨房专用回路：40A/2P，配30mA漏电保护器
各回路断路器标识清晰，进出线端采用铜排连接，导线连接牢固并挂锡处理，相序排列符合"左零右火上接地"原则。
（3）箱体防护
箱体与接地干线可靠连接，接地线截面积≥4mm²，接地电阻≤4Ω。箱体表面涂刷防锈漆及与墙面同色的装饰漆，箱门设置防触电警示标识。
2. 管线敷设
（1）暗管敷设
· 墙体开槽：采用专用开槽机切割，槽宽≤管外径+20mm，槽深≥管外径+15mm，横槽长度≤300mm（承重墙体严禁开横槽）
· 管路连接：PVC管采用专用胶水粘接，插入深度≥管外径的1.5倍，接口处用胶带临时固定24小时；钢管采用丝扣连接，管口加装护圈，丝扣缠绕防水胶带
· 管路固定：直线段每隔1m设置管卡，转弯处300mm内设置管卡，管卡采用膨胀螺丝固定（混凝土墙面）或木楔固定（砖墙）
（2）吊顶内管线
采用镀锌钢管明敷，管路走向横平竖直，与灯具、风口等设备保持安全距离（≥50mm）。管线通过吊架固定，吊架间距：直线段≤1.5m，转弯处≤0.5m，吊杆直径≥8mm，刷防锈漆两道。
（3）特殊部位处理
· 穿越楼板：设置钢套管，套管高出地面50mm，缝隙用防火岩棉填塞
· 进入配电箱：管口高出箱底50mm，排列整齐，管口加装绝缘护口
· 伸缩缝处理：采用波纹管连接，两端固定支架间距≤0.5m
3. 导线敷设
（1）穿线工艺
· 管内清扫：采用压缩空气吹扫或钢丝牵引布条清理管内杂物
· 导线颜色标识：相线（L1-A相黄色，L2-B相绿色，L3-C相红色），零线（N蓝色），地线（PE黄绿双色）
· 穿线方法：单根管内导线总截面积≤管截面积的40%，导线中间不得有接头，转弯处采用尼龙导向轮辅助穿线
（2）导线连接
· 单股导线：采用缠绕式连接，缠绕圈数≥5圈，搪锡后用绝缘胶带包裹（内层绝缘胶带，外层防水胶带）
· 多股导线：采用铜接头压接，压接深度≥1.2倍导线直径，压接处涮锡处理
· 接头位置：设置在接线盒内，导线预留长度：接线盒内≥150mm，配电箱内≥箱体半周长
（3）绝缘测试
每完成一个回路穿线后，采用500V兆欧表测量导线绝缘电阻：
· 相间绝缘电阻≥0.5MΩ
· 相对地绝缘电阻≥0.5MΩ
· 零对地绝缘电阻≥0.5MΩ
测试结果形成书面记录，不合格回路需重新检查处理。
4. 开关插座安装
（1）定位安装
根据设计标高弹线定位，安装高度标准：
· 普通插座：距地300mm（厨房台面插座距地1200mm）
· 开关：距地1300mm，距门框150mm
· 空调插座：距地2200mm（壁挂式）、300mm（柜式）
· 卫生间插座：距地1500mm，安装防溅盒
（2）接线工艺
· 插座接线：面对插座，左零右火上接地，PE线不得串联连接
· 开关接线：相线进开关，零线进灯头，双控开关中间端接公共线
· 导线固定：接线端子上导线压接圈弯曲方向与螺丝拧紧方向一致，每个端子接线≤2根
（3）面板安装
暗装盒与墙面间隙用水泥砂浆修补平整，面板安装应紧贴墙面，四周无缝隙，同一房间面板高度差≤2mm，并列安装的开关插座间距≥20mm。
（二）弱电系统施工
1. 综合布线系统
（1）管线敷设
弱电管线采用独立管路，与强电管线平行间距≥300mm，交叉处采用金属隔板屏蔽。管路规格：
· 网络线：PVC20管（每管≤4根网线）
· 电视线：PVC16管（每管≤2根同轴电缆）
· 电话线：PVC16管（每管≤4根电话线）
（2）设备安装
· 弱电箱：暗装于客厅墙面，底边距地500mm，内部安装网络交换机（8口千兆）、电话接线模块、电视分配器
· 信息插座：与强电插座间距≥500mm，安装高度300mm（卧室）、1000mm（客厅）
· AP面板：安装于走廊吊顶内，覆盖半径≥8m，与路由器之间采用六类网线连接
2. 安防系统
（1）监控系统
摄像头安装位置：
· 入户门：广角摄像头（180°视角），安装高度2.5m
· 庭院：红外摄像头（夜视距离≥30m），安装高度3m
· 楼梯间：半球摄像头，安装于天花板中央
视频线采用SYV75-5同轴电缆，电源线与视频线穿同一管路，终端连接硬盘录像机（存储容量≥1TB）。
（2）门禁系统
单元门安装刷卡+密码门禁一体机，室内设置分机（带可视功能），系统电源引自弱电箱备用电源（12V/2A），开锁线与电控锁连接，导线截面积≥1.5mm²。
（三）防雷接地系统
1. 防雷装置
（1）接闪器
在屋顶女儿墙设置φ12mm热镀锌圆钢避雷带，支持卡间距1m，转角处0.5m，避雷带高出屋面装饰层150mm。屋顶金属构件（如太阳能热水器）与避雷带可靠连接，连接线采用φ8mm圆钢。
（2）引下线
利用建筑物柱内两根主钢筋（直径≥16mm）作为引下线，上下贯通焊接，焊接长度≥6倍钢筋直径，每2m设置测试点（距地0.5m）。引下线间距≤18m，与接地体连接采用T型焊接。
2. 接地系统
（1）接地体
采用水平接地体与垂直接地体联合接地方式：
· 水平接地体：60×6mm热镀锌扁钢，埋深≥0.8m，环绕建筑物外墙敷设
· 垂直接地体：50×50×5mm热镀锌角钢，长度2.5m，间距5m，与水平接地体焊接连接
接地体焊接处做防腐处理（先刷防锈漆，再刷沥青漆）。
（2）等电位联结
· 总等电位：在配电箱旁设置总等电位端子箱（MEB），将建筑物金属构件、金属管道、接地干线等与端子箱连接，连接线截面积≥16mm²（铜芯）
· 局部等电位：卫生间设置局部等电位端子箱（LEB），将金属浴缸、金属洗脸盆、暖气片等通过4mm²铜导线连接至端子箱，与楼板钢筋网可靠焊接
（3）接地电阻测试
采用四极法测量接地电阻，测试点选择在引下线测试点，测试值≤1Ω（雷雨季节前复测）。若接地电阻超标，增设垂直接地体或采用降阻剂（降阻剂敷设厚度≥100mm）。
四、质量控制措施
（一）过程控制
1. 工序检验
实行"三检制"（自检、互检、交接检），重点控制以下工序：
o 管路敷设：检查管径、弯曲半径、固定间距，采用通球试验（球径≥管内径的60%）检查管路通畅性
o 导线连接：检查缠绕圈数、搪锡质量、绝缘包裹，采用拉力测试（≥10N）检验连接强度
o 接地焊接：检查焊接长度、焊渣清理、防腐处理，采用接地电阻测试仪检测焊接点导通性
2. 隐蔽工程验收
隐蔽工程验收需留存影像资料，验收内容包括：
o 墙内暗埋管线：走向、间距、保护层厚度
o 楼板内管线：距板底距离、交叉处理、固定方式
o 接地装置：接地体规格、埋深、焊接质量
验收合格后签署《隐蔽工程验收记录》，方可进入下道工序。
（二）质量通病防治
1. 管路堵塞
o 预防措施：管口及时封堵（采用管堵或胶带），弯管时使用专用弯管器，避免死弯
o 处理方法：采用钢丝疏通（带导向头），无法疏通时开墙修复后重新穿线
2. 绝缘不良
o 预防措施：导线敷设前测试绝缘电阻，穿线时避免损伤绝缘层，接头处绝缘包裹严密
o 处理方法：查找绝缘破损点，重新绝缘处理或更换导线
3. 接地故障
o 预防措施：接地体焊接牢固，接地线与设备端子连接紧密，定期测试接地电阻
o 处理方法：采用分段测试法查找断点，重新焊接或压接
五、安全文明施工
（一）安全防护措施
1. 临时用电管理
施工现场临时用电采用TN-S系统，设置三级配电两级保护：
o 总配电箱：配置200A/3P总断路器+漏电保护器（300mA/0.2s）
o 分配电箱：分路配置63A/3P断路器+漏电保护器（100mA/0.1s）
o 开关箱：设备专用开关箱，配置30mA/0.1s漏电保护器
临时电缆架空敷设（高度≥2.5m），严禁拖地或埋地敷设，配电箱防雨棚采用阻燃材料制作。
2. 高空作业防护
高度≥2m作业时设置脚手架或操作平台，脚手板铺满绑牢，外侧设置1.2m高防护栏杆。作业人员佩戴安全帽、安全带（高挂低用），工具放入工具袋，严禁上下抛掷物料。
3. 防火措施
施工现场配备ABC干粉灭火器（每50㎡1具），焊接作业时设置接火斗（距可燃物≥5m），油漆、稀料等易燃材料单独存放于危险品仓库，与施工现场保持30m安全距离。
（二）文明施工
1. 现场管理
材料堆放有序，设置材料标识牌（注明名称、规格、数量、检验状态），施工垃圾日产日清，分类存放于指定垃圾桶。施工机具定期保养，保持机身清洁，电线无破损。
2. 环境保护
切割、钻孔作业采用湿法施工，减少粉尘排放；夜间施工（22:00-6:00）需办理夜间施工许可，噪声控制在55dB以下；油漆作业设置通风设施，避免有害气体积聚。
六、施工进度计划
（一）进度安排
施工阶段
工作内容
工期（天）
备注
准备阶段
材料进场、机具调试
3
需完成材料检验
暗管敷设
墙体开槽、管路安装
7
与土建墙体砌筑同步
导线敷设
穿线、接线盒安装
5
分区域流水施工
设备安装
配电箱、开关插座安装
4
先安装箱体后安装面板
系统调试
绝缘测试、功能测试
3
分回路逐项调试
验收整改
竣工验收、问题整改
3
留存验收记录
（二）进度保证措施
1. 采用BIM技术进行施工模拟，优化管线走向，减少交叉作业冲突
2. 配置2个施工班组（每组3人），分区域平行施工，关键工序昼夜连续作业
3. 建立材料应急储备机制，常用材料（如电线、线管）储备量≥3天用量
4. 每周召开进度协调会，对比计划进度与实际进度，偏差超过5%时调整资源配置
七、验收标准与流程
（一）验收标准
1. 电气装置
o 配电箱：箱体垂直度≤1.5mm/m，断路器动作可靠，漏电保护测试按钮功能正常
o 开关插座：面板与墙面贴合紧密，相邻面板高度差≤0.5mm，通电测试接触良好
o 灯具安装：固定牢固，灯具重量＞3kg时采用预埋吊钩，吊链灯具双链平行
2. 线路测试
o 绝缘电阻：相间、相对地绝缘电阻≥0.5MΩ（照明回路）、≥1MΩ（动力回路）
o 接地电阻：系统接地电阻≤4Ω，防雷接地电阻≤1Ω
o 通电试验：各回路通电24小时，温升≤40℃（环境温度25℃时）
（二）验收流程
1. 分项验收
o 隐蔽工程验收：由监理工程师组织，施工单位、建设单位参加，验收合格签署《隐蔽工程验收记录》
o 分项工程验收：包括管线敷设、导线连接、设备安装等，验收资料包括：
§ 材料出厂合格证及检验报告
§ 施工记录（含影像资料）
§ 测试记录（绝缘电阻、接地电阻等）
2. 竣工验收
由建设单位组织设计、施工、监理单位进行竣工验收，内容包括：
o 观感质量检查：管线走向顺直，标识清晰，设备安装整齐
o 功能测试：照明系统切换功能，插座相序检测，漏电保护动作时间测试
o 资料审查：施工技术资料、隐蔽工程记录、测试报告等完整性审查
3. 整改与复验
对验收中发现的问题（如插座相序错误、接地电阻超标等），施工单位在7日内完成整改，监理单位复查合格后签署《工程竣工验收报告》。
八、成品保护措施
1. 管线保护
暗埋管线在土建抹灰前采用木板覆盖槽口，避免砂浆进入管内；地面线管在混凝土浇筑时派专人监护，防止振捣棒损坏管路。
2. 设备保护
配电箱、开关插座安装后采用塑料薄膜覆盖，面板保护膜待竣工验收前拆除；灯具安装后加装防尘罩，避免装修阶段污染。
3. 系统保护
竣工前对电气系统进行全面检查，配电箱内断路器全部断开，各回路出线端做好绝缘包扎；弱电系统设备（如路由器、交换机）通电调试后关闭电源，待业主入住时重新启用。
九、应急预案
（一）触电事故应急处理
1. 立即切断电源（拉开总闸或用干燥木棒挑开电线），严禁徒手直接拉拽触电者
2. 将伤者移至通风干燥处，检查呼吸心跳，必要时进行心肺复苏
3. 拨打急救电话，同时向项目负责人报告，保护事故现场
（二）火灾事故应急处理
1. 初期火灾采用现场灭火器扑救，电气火灾使用干粉灭火器（严禁用水扑救）
2. 火势扩大时组织人员疏散，关闭总电源，拨打119报警
3. 派人到路口引导消防车，配合消防部门灭火
（三）设备故障应急处理
1. 配电箱跳闸：先检查回路是否短路（用万用表测量绝缘电阻），排除故障后逐级合闸
2. 接地电阻超标：雨后或土壤湿润时复测，若仍超标，增加接地体或更换降阻剂
3. 导线绝缘损坏：立即切断该回路电源，查找损坏点，重新绝缘处理或更换导线
十、技术档案管理
施工过程中形成的技术资料需及时整理归档，主要包括：
1. 施工图纸及图纸会审记录
2. 材料出厂合格证、检验报告及进场验收记录
3. 隐蔽工程验收记录（含影像资料）
4. 电气测试记录（绝缘电阻、接地电阻等）
5. 施工日志及技术交底记录
6. 竣工验收报告及整改记录
以上资料需编制目录，装订成册，一式三份（建设单位、监理单位、施工单位各一份），保存期限≥50年。
本方案未尽事宜，需严格按照国家现行规范及设计文件执行，施工过程中如遇设计变更，需办理变更签证手续后调整施工内容。
