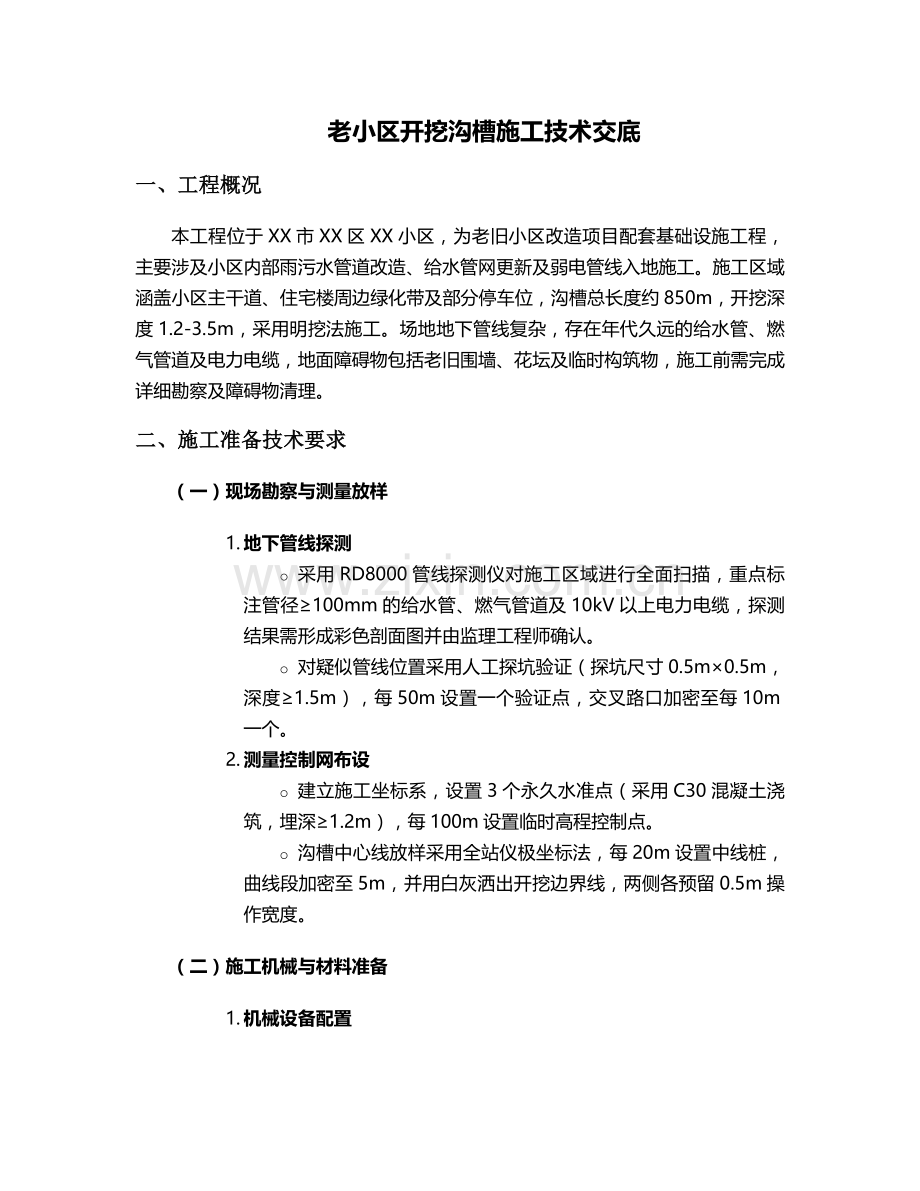

老小区开挖沟槽施工技术交底
一、工程概况
本工程位于XX市XX区XX小区，为老旧小区改造项目配套基础设施工程，主要涉及小区内部雨污水管道改造、给水管网更新及弱电管线入地施工。施工区域涵盖小区主干道、住宅楼周边绿化带及部分停车位，沟槽总长度约850m，开挖深度1.2-3.5m，采用明挖法施工。场地地下管线复杂，存在年代久远的给水管、燃气管道及电力电缆，地面障碍物包括老旧围墙、花坛及临时构筑物，施工前需完成详细勘察及障碍物清理。
二、施工准备技术要求
（一）现场勘察与测量放样
1. 地下管线探测
o 采用RD8000管线探测仪对施工区域进行全面扫描，重点标注管径≥100mm的给水管、燃气管道及10kV以上电力电缆，探测结果需形成彩色剖面图并由监理工程师确认。
o 对疑似管线位置采用人工探坑验证（探坑尺寸0.5m×0.5m，深度≥1.5m），每50m设置一个验证点，交叉路口加密至每10m一个。
2. 测量控制网布设
o 建立施工坐标系，设置3个永久水准点（采用C30混凝土浇筑，埋深≥1.2m），每100m设置临时高程控制点。
o 沟槽中心线放样采用全站仪极坐标法，每20m设置中线桩，曲线段加密至5m，并用白灰洒出开挖边界线，两侧各预留0.5m操作宽度。
（二）施工机械与材料准备
1. 机械设备配置

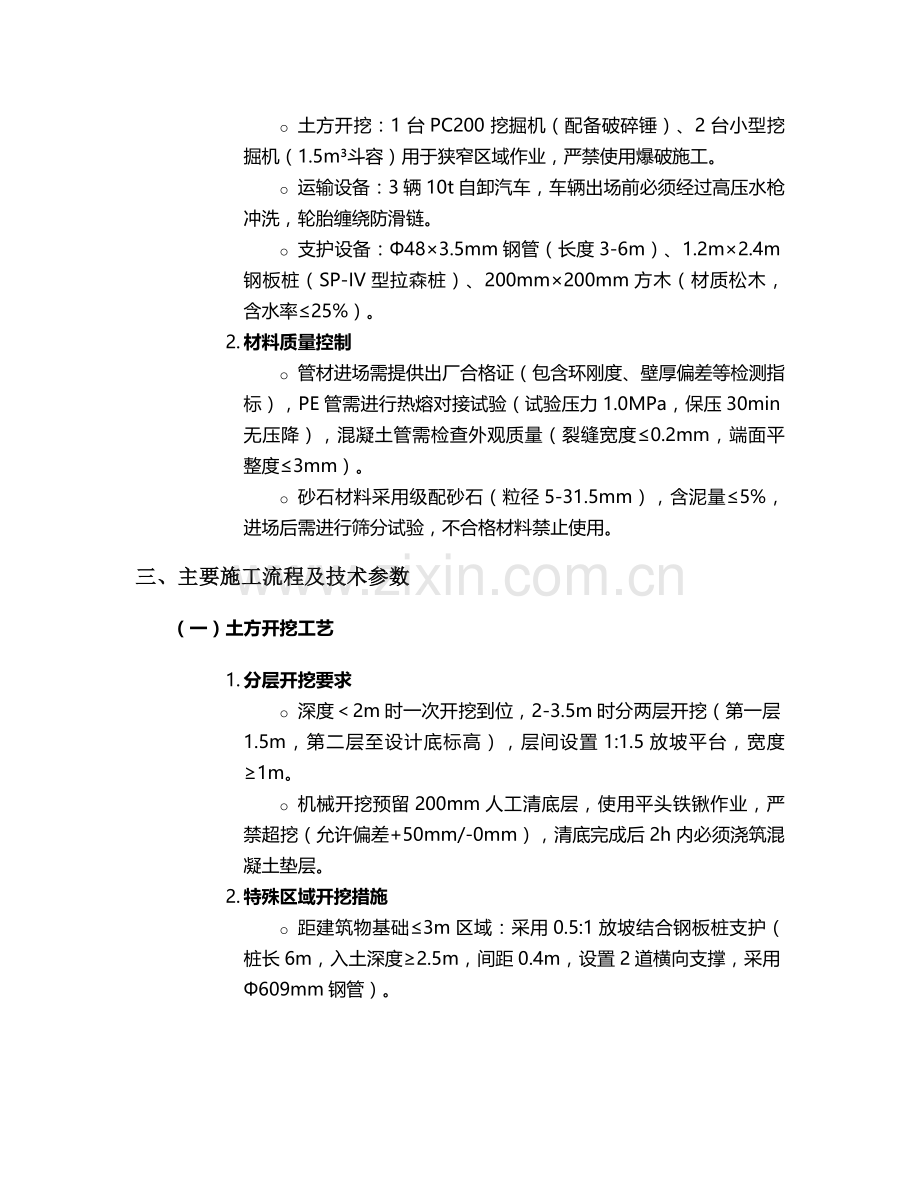

o 土方开挖：1台PC200挖掘机（配备破碎锤）、2台小型挖掘机（1.5m³斗容）用于狭窄区域作业，严禁使用爆破施工。
o 运输设备：3辆10t自卸汽车，车辆出场前必须经过高压水枪冲洗，轮胎缠绕防滑链。
o 支护设备：Φ48×3.5mm钢管（长度3-6m）、1.2m×2.4m钢板桩（SP-IV型拉森桩）、200mm×200mm方木（材质松木，含水率≤25%）。
2. 材料质量控制
o 管材进场需提供出厂合格证（包含环刚度、壁厚偏差等检测指标），PE管需进行热熔对接试验（试验压力1.0MPa，保压30min无压降），混凝土管需检查外观质量（裂缝宽度≤0.2mm，端面平整度≤3mm）。
o 砂石材料采用级配砂石（粒径5-31.5mm），含泥量≤5%，进场后需进行筛分试验，不合格材料禁止使用。
三、主要施工流程及技术参数
（一）土方开挖工艺
1. 分层开挖要求
o 深度＜2m时一次开挖到位，2-3.5m时分两层开挖（第一层1.5m，第二层至设计底标高），层间设置1:1.5放坡平台，宽度≥1m。
o 机械开挖预留200mm人工清底层，使用平头铁锹作业，严禁超挖（允许偏差+50mm/-0mm），清底完成后2h内必须浇筑混凝土垫层。
2. 特殊区域开挖措施
o 距建筑物基础≤3m区域：采用0.5:1放坡结合钢板桩支护（桩长6m，入土深度≥2.5m，间距0.4m，设置2道横向支撑，采用Φ609mm钢管）。
o 地下水位高于槽底时：设置轻型井点降水（总管直径100mm，间距1.2m，滤管埋深≥沟槽底1.0m），降水持续至回填完成后24h。
（二）沟槽支护技术标准
1. 支护结构选型
o 深度≤1.5m：自然放坡（坡度1:1.25）+编织袋土围堰（高度0.8m，堆砌宽度1.0m）。
o 1.5m＜深度≤3m：钢板桩支护（型号SP-IV，长度4-6m）+横向钢管支撑（间距1.5m，采用双拼Φ48钢管，设置木楔紧固）。
o 深度＞3m：拉森桩+内支撑体系（设置3道支撑，第一道距地面0.5m，以下每1.2m一道，支撑轴力≤150kN）。
2. 支护施工要点
o 钢板桩采用振动锤沉桩（激振力120kN），垂直度偏差≤1%，相邻桩搭接长度≥100mm，下沉过程中每3根桩检查一次垂直度。
o 支撑安装应遵循“先支后挖”原则，横向支撑与钢板桩之间设置20mm厚钢板垫块，确保接触面积≥0.1m²。
四、质量控制标准与检测方法
（一）沟槽几何尺寸控制
项目
允许偏差（mm）
检测方法
检查频率
槽底高程
±30
水准仪（精度±1mm）
每20m一个点
中线位移
≤50
全站仪坐标法
每50m一个点
槽底宽度
+100/-0
钢卷尺（分度值1mm）
每10m一个断面
边坡坡度
±5%设计值
坡度尺（精度1°）
每50m一个点
（二）地基处理技术要求
1. 不良地基处理
o 遇淤泥质土（厚度＞0.5m）：采用换填碎石（粒径20-40mm），分层夯实（每层厚度≤300mm，压实度≥93%）。
o 地下水位以下地基：铺设200mm厚级配砂石，采用平板振动器（功率2.2kW）振捣3遍，振捣间距≤500mm。
2. 地基承载力检测
o 采用轻型动力触探仪（N10）检测，每50m检测一个点，锤击数≥15击为合格，不合格区域需扩大处理范围（每侧≥1m）。
（三）管道安装质量控制
1. 接口施工要求
o PE管热熔对接：加热温度190±10℃，加热时间（s）=管径（mm）×1.1，对接压力0.2MPa，冷却时间≥30min。
o 混凝土管橡胶圈接口：橡胶圈压缩量控制在35%-40%，接口间隙≤5mm，采用塞尺检查圆周间隙差≤2mm。
2. 管道高程与中线控制
o 安管采用水准仪控制高程（允许偏差±10mm），中心线采用边线法控制（允许偏差≤30mm），每节管测量2个点。
o 管道敷设完成后进行闭水试验（试验水头为上游管顶以上2m，保压30min，渗水量≤20m³/(d·km)）。
五、安全生产专项技术措施
（一）地下管线保护方案
1. 防护措施分类
o 给水管（Φ100-200mm）：采用Φ200mm钢管套管保护（长度超出沟槽两侧各1m），套管与管道之间填充黄砂（压实度≥90%）。
o 燃气管道（压力≤0.4MPa）：设置警示隔离带（高度1.2m彩钢板），开挖时采用人工铁锹作业，严禁机械靠近（安全距离≥1.5m），配备2台四合一气体检测仪（检测范围：可燃气体0-100%LEL，氧气0-25%VOL）。
o 电力电缆（10kV）：采用绝缘支架固定（支架间距1.5m），覆盖50mm厚木板，派专人24h监护。
2. 应急保护措施
o 配备2套管线抢修器材（包含快速接头、封堵气囊、绝缘胶带等），在小区物业办公室设置应急物资仓库，距离施工现场≤300m。
o 发生管线破损时立即启动应急预案：燃气泄漏需疏散50m范围内人员，电力故障需通知供电部门断电后处理，同时上报监理及建设单位。
（二）沟槽支护安全技术
1. 支护结构监测
o 每日开工前检查钢板桩变形（采用测斜仪，允许偏差≤30mm/24h），支撑轴力监测（每10m设置应力传感器，报警值120kN）。
o 雨后必须进行全面检查，重点关注边坡稳定性（滑坡预警指标：水平位移≥5mm/h或累计位移≥20mm）。
2. 作业空间安全
o 沟槽内设置1.2m宽人行通道（采用50mm厚木板铺设，间距≤300mm），每50m设置应急爬梯（钢制，踏步间距300mm）。
o 夜间施工必须配备LED泛光灯（照度≥50lux），沟槽两侧设置红色警示灯（间距10m，闪烁频率1Hz）。
（三）施工机械安全操作
1. 挖掘机作业规范
o 机械旋转半径内严禁站人，设置黄色警示区域（半径5m），配备专职信号指挥员（持特种作业证上岗）。
o 开挖作业时铲斗不得碰撞支护结构，挖掘深度不得超过机身高度的2/3，严禁在架空线路下方作业（安全距离：10kV线路≥3m，35kV线路≥5m）。
2. 运输车辆管理
o 车辆出场前必须经过“三检”（制动、灯光、轮胎），卸料时应设专人指挥，严禁在沟槽边缘1m范围内卸料。
o 施工现场出入口设置洗车平台（长8m，宽3m，配置高压水枪2台），车辆轮胎必须冲洗干净后方可上路。
六、文明施工与环境保护措施
（一）扬尘控制技术
1. 施工区域封闭
o 采用2.5m高彩钢板围挡（厚度≥0.3mm）全封闭施工，围挡底部设置300mm高砖砌挡墙（M5水泥砂浆砌筑），防止泥浆外溢。
o 土方堆放场覆盖200g/m²防尘网（每10m用沙袋压实），堆土高度≤2m，堆放时间≤3天。
2. 降尘设备配置
o 每50m设置一台雾炮机（覆盖半径30m），开挖作业时全程开启，PM10浓度控制在0.5mg/m³以下。
o 施工道路每日洒水4次（分别为7:00、10:00、14:00、17:00），采用洒水车（容积5m³）配合高压水枪冲洗。
（二）噪声与振动控制
1. 噪声限值标准
o 昼间（6:00-22:00）≤70dB，夜间（22:00-6:00）禁止施工，确需夜间作业时需办理夜间施工许可证，并提前3天公告周边居民。
o 破碎机作业时必须设置隔音棚（采用双层彩钢板+50mm岩棉板，降噪量≥25dB），并配备噪声在线监测仪（数据实时上传至监管平台）。
2. 振动控制措施
o 钢板桩施工采用低频振动锤（振动频率≤20Hz），每作业30min停顿10min，避免共振对周边建筑影响。
o 距建筑物基础≤5m区域禁止使用机械开挖，采用人工风镐破碎（镐头直径≤30mm），并在建筑物墙面设置振动监测点（允许振动速度≤2.5cm/s）。
七、施工质量验收标准
（一）分部分项工程验收
1. 土方开挖验收
o 主控项目：槽底高程（允许偏差±30mm）、地基承载力（≥120kPa）、边坡稳定性（无滑坡迹象）。
o 一般项目：槽底平整度（≤20mm/2m）、轴线位移（≤50mm）、弃土堆放距离（≥沟槽边缘1m）。
2. 管道安装验收
o 接口质量：PE管热熔对接处无翻边裂纹，混凝土管橡胶圈压缩均匀（压缩量35%-40%）。
o 功能性试验：闭水试验（渗水量≤20m³/(d·km)）、压力试验（给水管1.0MPa保压1h无压降）。
（二）验收程序与资料要求
1. 验收组织
o 隐蔽工程验收由监理工程师组织（建设单位、施工单位参加），验收前需提供影像资料（每50m一个断面，包含槽底、管道安装、回填等工序）。
o 分项工程验收需形成验收记录（包含检查项目、实测数据、验收结论），参与方签字盖章后归档。
2. 资料归档要求
o 技术资料：施工方案、测量记录、材料合格证、试验报告等需按《市政基础设施工程资料管理规程》整理，采用A4纸张装订，一式四份。
o 影像资料：每个检验批需拍摄3张以上照片（包含全景、细节、验收过程），分辨率≥300dpi，存储格式为JPEG。
八、施工应急预案
（一）常见险情处置措施
1. 沟槽坍塌应急处置
o 立即停止作业，疏散人员至安全区域，采用挖掘机快速回填（回填高度≥坍塌体1m），设置警示标志（半径10m）。
o 坍塌稳定后采用管棚支护（Φ108mm钢管，间距300mm，长度≥坍塌区域2m），管棚施工完成后重新开挖。
2. 暴雨天气应对措施
o 暴雨预警发布后1h内完成沟槽覆盖（采用防水帆布，边缘压沙袋），配备4台Φ150mm水泵（扬程≥10m），确保排水能力≥50m³/h。
o 雨后复工前需检测地基承载力（轻型触探仪N10≥15击），不合格区域需重新处理。
（二）应急组织与演练
1. 应急小组组成
o 成立项目经理为组长的应急小组，下设抢险组（10人）、技术组（5人）、后勤组（3人），配备应急车辆1台（24h待命）。
o 与小区医院（距离1.5km）签订急救协议，明确伤员转运路线及联系人。
2. 应急演练要求
o 每月组织一次桌面演练，每季度组织一次实战演练（模拟沟槽坍塌、燃气泄漏等场景），演练记录需报监理单位备案。
o 演练后72h内完成评估报告，针对暴露问题修订应急预案（如物资储备不足、响应时间过长等）。
九、成品保护措施
（一）管道保护技术
1. 回填土施工要求
o 管道两侧对称回填（高差≤300mm），采用小型压路机（激振力≤20kN）碾压，管顶500mm范围内采用人工夯实（压实度≥90%）。
o 回填材料选用级配砂石（粒径≤50mm），严禁使用建筑垃圾或冻土块，回填分层厚度≤300mm。
2. 地面恢复标准
o 混凝土路面恢复采用C30商品混凝土（抗折强度≥4.5MPa），厚度≥180mm，切缝间距5m，养护期≥14天（覆盖土工布洒水养护）。
o 绿化带恢复需重新铺设种植土（厚度≥300mm，有机质含量≥5%），选用本地适生植物（如麦冬、紫薇等）。
（二）临时设施拆除要求
1. 支护结构拆除
o 钢板桩采用振动锤拔除（拔桩顺序与沉桩相反），拔桩后及时用级配砂石回填桩孔（压实度≥93%）。
o 井点降水设备在地下水位稳定在槽底以下0.5m后拆除，拆除后井口用混凝土封堵（C20混凝土，深度≥1m）。
2. 场地清理标准
o 施工完成后清理所有临时设施（围挡、临时办公室等），建筑垃圾清运至指定消纳场（距离≤15km），严禁随意丢弃。
o 场地平整度偏差≤50mm/20m，表面无积水、无杂物，验收前需拍摄全景照片存档。
本技术交底未尽事宜，需严格按照《城镇道路工程施工与质量验收规范》（CJJ1-2008）、《给水排水管道工程施工及验收规范》（GB50268-2008）及设计图纸要求执行，施工过程中如遇特殊情况，需及时上报技术负责人研究处理，严禁擅自变更施工方案。
