工业漆施工方案.doc

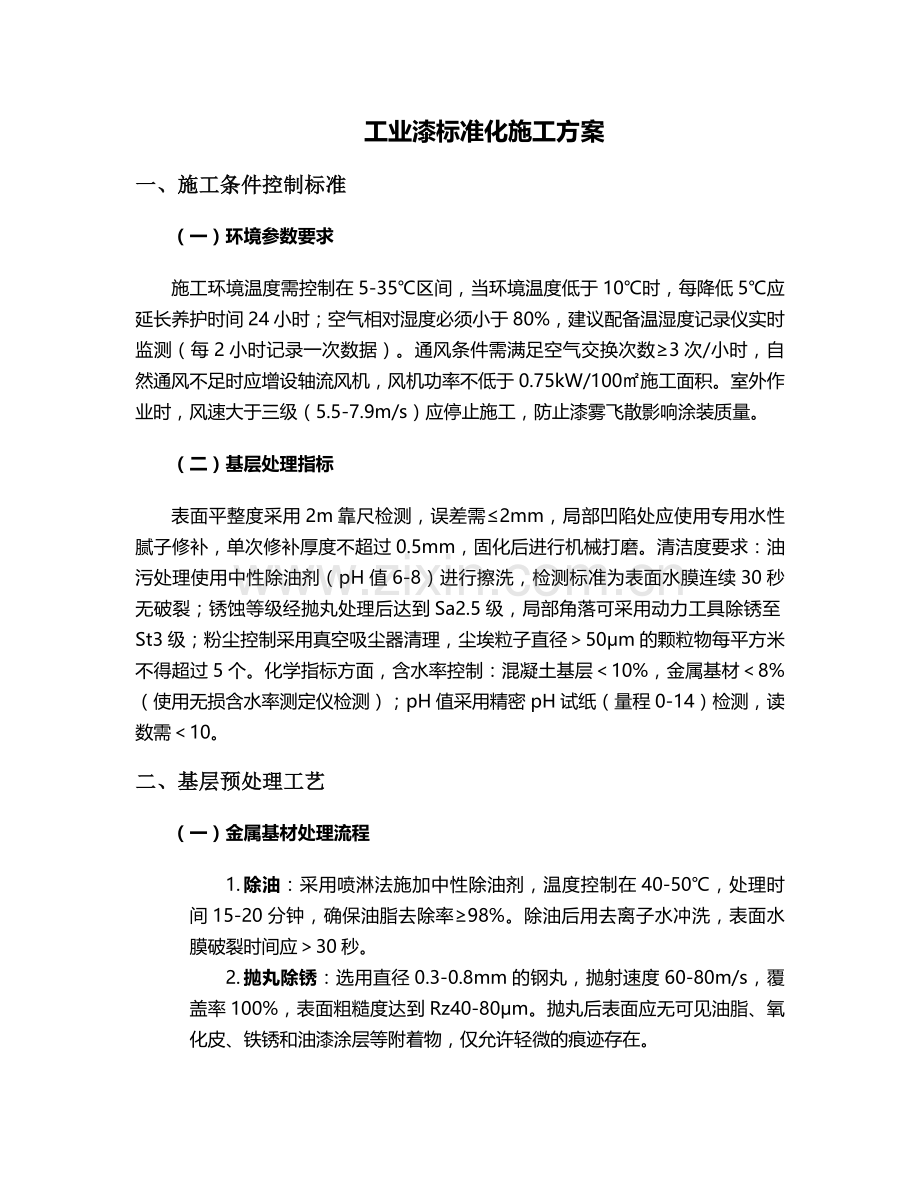

工业漆标准化施工方案
一、施工条件控制标准
（一）环境参数要求
施工环境温度需控制在5-35℃区间，当环境温度低于10℃时，每降低5℃应延长养护时间24小时；空气相对湿度必须小于80%，建议配备温湿度记录仪实时监测（每2小时记录一次数据）。通风条件需满足空气交换次数≥3次/小时，自然通风不足时应增设轴流风机，风机功率不低于0.75kW/100㎡施工面积。室外作业时，风速大于三级（5.5-7.9m/s）应停止施工，防止漆雾飞散影响涂装质量。
（二）基层处理指标
表面平整度采用2m靠尺检测，误差需≤2mm，局部凹陷处应使用专用水性腻子修补，单次修补厚度不超过0.5mm，固化后进行机械打磨。清洁度要求：油污处理使用中性除油剂（pH值6-8）进行擦洗，检测标准为表面水膜连续30秒无破裂；锈蚀等级经抛丸处理后达到Sa2.5级，局部角落可采用动力工具除锈至St3级；粉尘控制采用真空吸尘器清理，尘埃粒子直径＞50μm的颗粒物每平方米不得超过5个。化学指标方面，含水率控制：混凝土基层＜10%，金属基材＜8%（使用无损含水率测定仪检测）；pH值采用精密pH试纸（量程0-14）检测，读数需＜10。
二、基层预处理工艺
（一）金属基材处理流程
1. 除油：采用喷淋法施加中性除油剂，温度控制在40-50℃，处理时间15-20分钟，确保油脂去除率≥98%。除油后用去离子水冲洗，表面水膜破裂时间应＞30秒。
2. 抛丸除锈：选用直径0.3-0.8mm的钢丸，抛射速度60-80m/s，覆盖率100%，表面粗糙度达到Rz40-80μm。抛丸后表面应无可见油脂、氧化皮、铁锈和油漆涂层等附着物，仅允许轻微的痕迹存在。

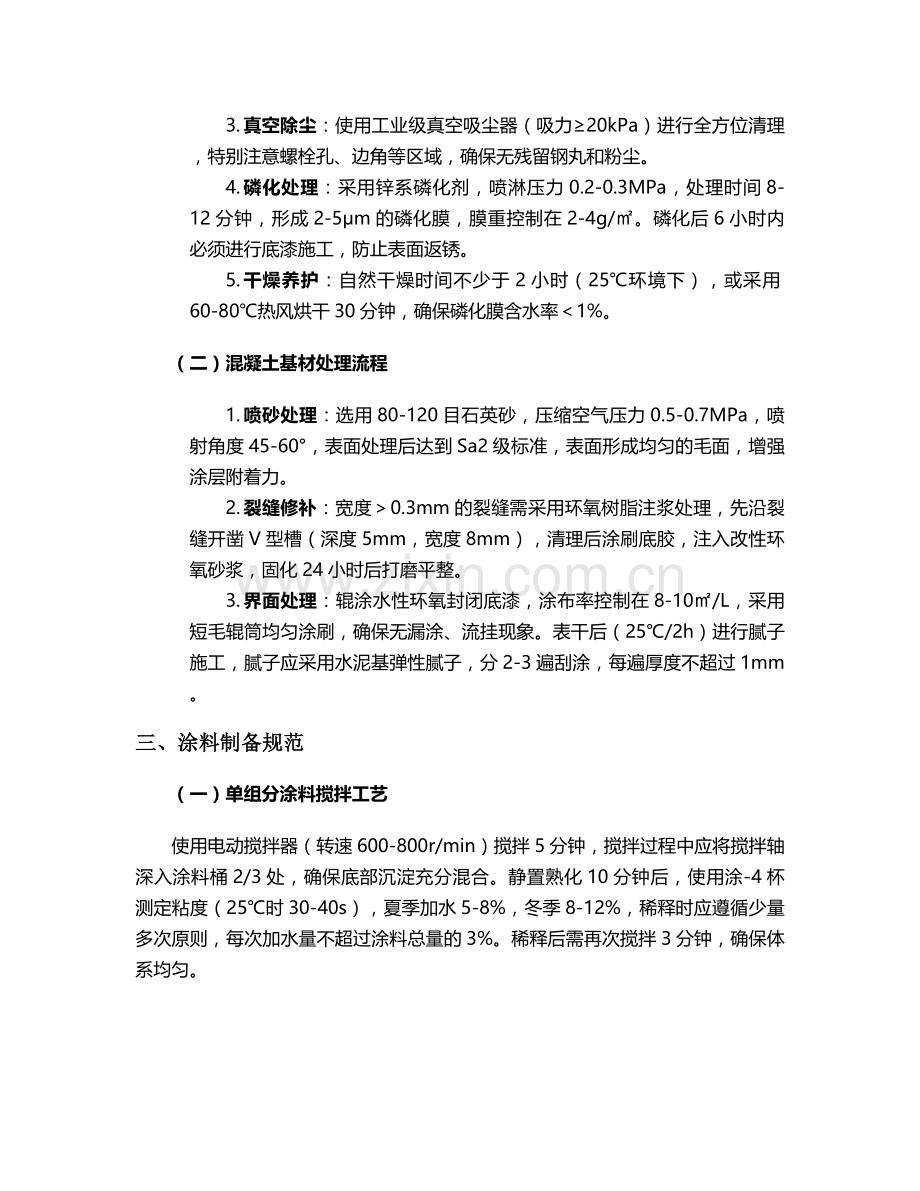

3. 真空除尘：使用工业级真空吸尘器（吸力≥20kPa）进行全方位清理，特别注意螺栓孔、边角等区域，确保无残留钢丸和粉尘。
4. 磷化处理：采用锌系磷化剂，喷淋压力0.2-0.3MPa，处理时间8-12分钟，形成2-5μm的磷化膜，膜重控制在2-4g/㎡。磷化后6小时内必须进行底漆施工，防止表面返锈。
5. 干燥养护：自然干燥时间不少于2小时（25℃环境下），或采用60-80℃热风烘干30分钟，确保磷化膜含水率＜1%。
（二）混凝土基材处理流程
1. 喷砂处理：选用80-120目石英砂，压缩空气压力0.5-0.7MPa，喷射角度45-60°，表面处理后达到Sa2级标准，表面形成均匀的毛面，增强涂层附着力。
2. 裂缝修补：宽度＞0.3mm的裂缝需采用环氧树脂注浆处理，先沿裂缝开凿V型槽（深度5mm，宽度8mm），清理后涂刷底胶，注入改性环氧砂浆，固化24小时后打磨平整。
3. 界面处理：辊涂水性环氧封闭底漆，涂布率控制在8-10㎡/L，采用短毛辊筒均匀涂刷，确保无漏涂、流挂现象。表干后（25℃/2h）进行腻子施工，腻子应采用水泥基弹性腻子，分2-3遍刮涂，每遍厚度不超过1mm。
三、涂料制备规范
（一）单组分涂料搅拌工艺
使用电动搅拌器（转速600-800r/min）搅拌5分钟，搅拌过程中应将搅拌轴深入涂料桶2/3处，确保底部沉淀充分混合。静置熟化10分钟后，使用涂-4杯测定粘度（25℃时30-40s），夏季加水5-8%，冬季8-12%，稀释时应遵循少量多次原则，每次加水量不超过涂料总量的3%。稀释后需再次搅拌3分钟，确保体系均匀。
（二）双组分涂料配比工艺
主剂与固化剂按重量比10:1精确称量，使用电子秤（精度0.1g）确保配比误差≤±1%。先将主剂搅拌3分钟，边搅拌边缓慢加入固化剂，继续搅拌8分钟（搅拌器转速400-500r/min），搅拌过程中应刮擦桶壁和底部至少3次。混合后静置熟化20分钟，熟化期间严禁加水或其他稀释剂。活化期控制：25℃条件下≤4小时，每小时检测一次粘度增长值，超过初始值20%时禁止使用。
（三）涂料过滤与熟化
所有涂料在使用前必须通过120目尼龙滤网过滤，去除杂质和未分散颗粒。过滤后的涂料应倒入专用涂料桶，桶内设置搅拌装置（转速100-200r/min）保持低速搅拌，防止沉淀。多组分涂料混合后应在活化期内用完，剩余涂料不得倒回原包装，应单独存放并标记混合时间。
四、涂层施工工艺流程
（一）底漆施工工艺
1. 施工准备：检查基材表面处理质量，确认符合Sa2.5级标准，表面灰尘度达到ISO 8502-3标准的3级要求。采用无气喷涂设备，喷嘴口径0.4-0.5mm，工作压力15-20MPa，喷枪与基材距离保持30-40cm。
2. 喷涂操作：采用纵横交叉法喷涂，第一道沿纵向喷涂，第二道沿横向喷涂，确保涂层均匀。干膜厚度控制在40-60μm，涂布率12-15㎡/L。边角、焊缝等部位应先进行预涂，预涂宽度50-80mm，确保涂层厚度达到设计要求。
3.** 干燥养护 **：25℃环境下干燥不少于4小时，实干需24小时。干燥过程中保持通风良好，避免灰尘污染。干燥后采用划格法检测附着力≥ISO等级2级，铅笔硬度≥HB级。
（二）中涂层施工工艺
1.** 表面预处理：底漆实干后用400目砂纸轻轻打磨，去除表面颗粒和流挂，然后用压缩空气（压力0.3MPa）吹净灰尘。检查底漆表面，如有针孔、缩孔等缺陷，需用专用腻子修补，干燥后打磨平整。
2.* 涂料施工：采用空气辅助无气喷涂，喷嘴口径0.5-0.6mm，工作压力12-15MPa。中涂层干膜厚度控制在60-80μm，涂布率8-10㎡/L。施工温度低于15℃时，应适当提高涂料温度（不超过30℃），改善流动性。
3.质量检查 **：湿膜厚度采用湿膜梳检测，每10㎡检测一点，确保湿膜厚度在120-160μm（按涂料体积固体分50%计算）。干燥后（25℃/8h）检测涂层平整度，2m靠尺误差≤1mm，无明显刷痕、桔皮等缺陷。
（三）面漆施工工艺
1.** 施工环境控制：进入面漆施工阶段，施工现场应进行封闭管理，设置空气净化系统，空气中尘埃粒子浓度（≥0.5μm）应≤352000粒/m³。施工人员需穿戴防静电工作服和无尘手套，避免污染涂层。
2.喷涂工艺参数：采用静电喷涂设备，电压60-80kV，雾化压力0.2-0.3MPa，喷距25-30cm，走枪速度30-50cm/s。对于高光面漆，建议采用湿碰湿工艺，两道喷涂间隔15-20分钟（25℃环境下），总干膜厚度达到60-90μm。
3.固化处理 **：自干型面漆在25℃/相对湿度60%条件下，表干≤2h，实干≤24h，完全固化需7天。烘干型面漆应进行阶梯式升温：室温→60℃（30min）→80℃（60min）→120℃（30min），降温至60℃以下方可取出。固化后检测光泽度（60°角）≥85%（高光面漆），色差ΔE≤1.5（CIE LAB系统）。
四、质量控制体系
（一）原材料质量控制
1.** 进场检验：涂料进场时核查产品合格证、出厂检验报告，重点检查VOC含量（溶剂型涂料≤750g/L）、重金属含量（总铅≤90mg/kg）、SVOC含量（色漆≤100g/L）等指标是否符合标准要求。每批次涂料随机抽取3桶，进行混合后检测粘度、细度等指标，合格后方可使用。
2.储存管理 **：涂料应分类存放，温度控制在5-35℃，避免阳光直射和靠近热源。双组分涂料的固化剂应单独存放于阴凉处，储存期不超过6个月。开启后的涂料应密封保存，剩余涂料需在活化期内用完，超过24小时未使用的混合涂料应作报废处理。
（二）过程质量控制
1.** 工序检验：每道涂层施工前必须进行上道工序检验，基层处理、涂层厚度、附着力等关键指标需经监理工程师确认签字。建立质量追溯体系，记录每道工序的施工时间、环境参数、操作人员、涂料批次等信息，保存期不少于5年。
2.无损检测 **：采用超声波测厚仪检测干膜厚度，每50㎡检测10点，90%以上测点厚度达到设计要求，最小厚度不低于设计值的80%。对钢结构焊缝等关键部位，需进行100%厚度检测，确保防腐性能。
（三）最终验收标准
1.** 外观质量：涂层表面应平整光滑，无流挂、针孔、气泡、橘皮等缺陷，颜色均匀一致，光泽度符合设计要求（允许偏差±5%）。阴阳角部位涂层应连续，无露底、堆积现象，圆弧过渡半径≥5mm。
2.性能检测 **：耐盐雾性能（中性盐雾试验）≥500小时（划叉处腐蚀蔓延≤2mm），耐冲击性≥50cm·kg（无裂纹、剥落），耐水性（浸泡96h）无起泡、脱落、变色现象。对于特殊环境使用的涂层，还需检测耐化学品性、耐磨性等指标。
五、安全环保管理
（一）安全防护措施
1.** 个人防护装备：施工人员必须佩戴自吸过滤式防毒面具（过滤元件型号P-A-1）、化学安全防护眼镜、丁腈橡胶手套（厚度≥0.4mm）和防静电工作服。高空作业（≥2m）时应设置安全网和防坠落装置，安全带需符合GB 6095标准要求。
2.消防管理 **：施工现场每50㎡配置2具4kg干粉灭火器，动火作业办理动火许可证，设置专人监护。溶剂型涂料储存区与施工区的安全距离≥50m，设置防爆型照明设备，禁止使用易产生火花的工具。
（二）环保控制要求
1.** 废气处理：喷涂作业必须在密闭空间内进行，设置活性炭吸附装置（风量≥3000m³/h），废气排放浓度需符合GB 16297标准要求（VOCs≤120mg/m³）。对于溶剂型涂料施工，收集的废活性炭应按危险废物管理，交由有资质单位处置。
2.废水处理：施工中产生的清洗废水需经三级沉淀（加碱调节pH至7-8）后排放，悬浮物去除率≥90%。水性涂料废水可采用生物处理法，COD去除率≥85%，达到GB 8978三级排放标准。
3.固废管理 **：废涂料桶、沾染涂料的废抹布等危险废物应分类存放，粘贴危险废物标签，储存期限不超过1年。一般工业固废（如喷砂除锈产生的钢丸、粉尘）可回收利用，无法回收的按规定交由环卫部门处理。
（三）职业健康管理
1.** 作业环境监测：每季度对喷涂车间进行职业病危害因素检测，苯系物浓度≤0.5mg/m³，VOCs时间加权平均容许浓度≤60mg/m³。设置有毒气体报警仪（检测范围0-1000ppm），报警阈值设定为职业接触限值的50%。
2.健康监护 **：施工人员岗前进行职业健康检查，在岗期间每年体检一次，重点检查血常规、肝功能等指标。建立职业健康档案，记录职业病危害因素接触史、体检结果等信息，档案保存期不少于30年。
六、施工组织与管理
（一）施工人员配置
根据工程量大小，合理配置施工班组，每个班组应包含：施工队长（1人，5年以上经验）、技术负责人（1人，持涂装工高级证书）、安全员（1人，持注册安全工程师证）、喷涂工（3-5人，持证上岗）、辅助工（2-3人）。施工前进行专项培训，考核合格后方可上岗，培训内容包括：施工工艺、质量标准、安全操作规程等。
（二）施工进度计划
1.** 工期控制：以1000㎡钢结构涂装为例，基层处理（3天）→底漆施工（1天）→中涂施工（1天）→面漆施工（1天）→检验验收（1天），总工期7天。编制详细的进度计划，设置关键节点控制：基层处理完成（第3天）、底漆验收（第4天）、面漆施工开始（第6天）。
2.资源配置 **：喷涂设备配置：无气喷涂机（2台，备用1台）、空气压缩机（1台，排气量6m³/min）、烘干设备（1套，加热功率30kW）。涂料用量按实际施工面积加10%损耗计算，确保材料供应连续。
（三）应急预案
1.** 火灾事故应急：现场配备应急救援小组（5人），定期进行消防演练（每季度1次）。发生火灾时，立即启动应急预案，组织人员疏散，使用现场灭火器初期灭火，同时拨打119报警。
2.中毒急救：设置急救药箱，配备解毒剂（如阿托品）、吸氧设备等。施工人员出现头晕、恶心等中毒症状时，立即脱离作业环境，移至通风处休息，症状严重者送医院救治。
3.环境污染应急 **：发生涂料泄漏时，立即用沙土覆盖（吸附量≥1.5kg/m²），防止泄漏物扩散。泄漏量较大时，设置围堤收集，交由专业单位处理，避免污染土壤和水体。
七、验收与交付
（一）验收流程
施工单位自检合格后，向监理单位提交验收申请，监理工程师组织验收，验收内容包括：施工记录核查、外观质量检查、性能检测报告审核。对于重要工程，应委托第三方检测机构进行抽样检测，检测项目包括：涂层厚度、附着力、耐盐雾性能等。验收合格后签署验收证书，办理工程交付手续。
（二）质量保修
涂层保修期为2年，在保修期内出现涂层开裂、剥落、锈蚀等质量问题，施工单位应免费维修。建立售后服务体系，接到报修通知后24小时内响应，48小时内到场处理。保修期满后，提供终身技术咨询服务，指导业主进行涂层维护和保养。
（三）交付资料
工程交付时应提供完整的技术资料，包括：涂料产品合格证、出厂检验报告、施工记录（含环境参数、涂层厚度等）、质量检测报告、验收证书等。资料应装订成册，一式三份（建设单位、监理单位、施工单位各一份），电子版资料同时提交。
本方案严格遵循GB 30981.2-2025标准要求，针对工业漆施工全过程进行规范化管理，通过精细化的施工控制和严格的质量检验，确保涂层达到设计使用寿命。施工过程中应根据实际情况动态调整工艺参数，确保施工质量和安全环保要求的全面落实。
