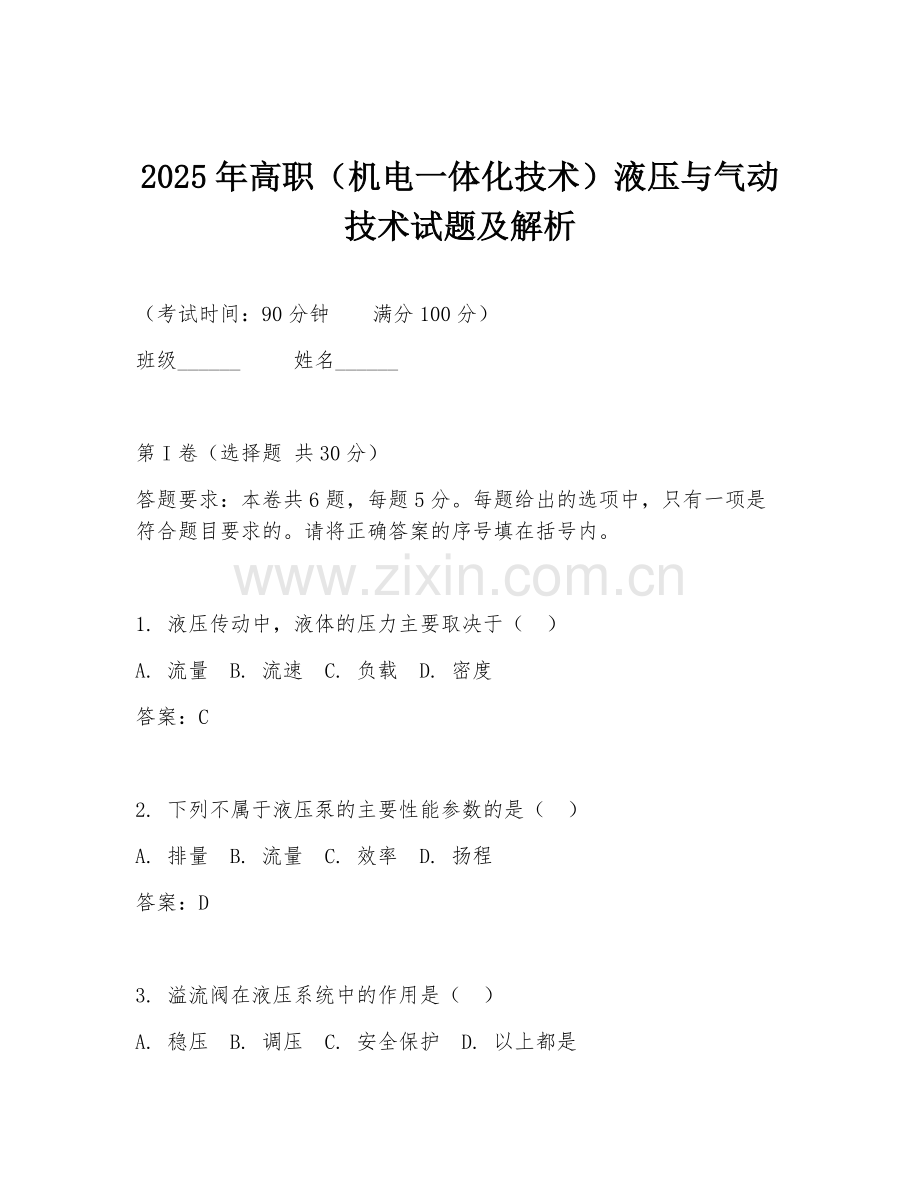

2025年高职（机电一体化技术）液压与气动技术试题及解析

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：本卷共6题，每题5分。每题给出的选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 液压传动中，液体的压力主要取决于（ ）
A. 流量 B. 流速 C. 负载 D. 密度
答案：C

2. 下列不属于液压泵的主要性能参数的是（ ）
A. 排量 B. 流量 C. 效率 D. 扬程
答案：D

3. 溢流阀在液压系统中的作用是（ ）
A. 稳压 B. 调压 C. 安全保护 D. 以上都是
答案：D

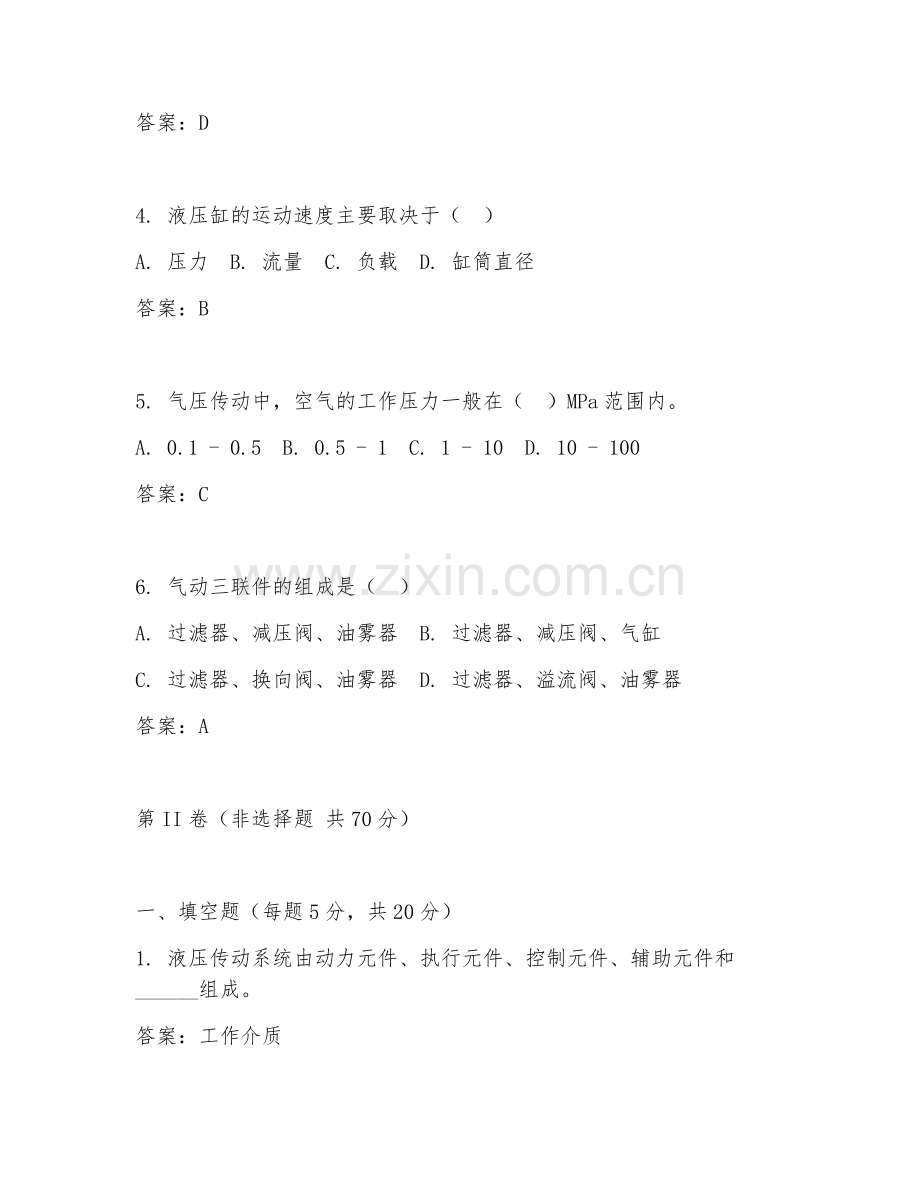

4. 液压缸的运动速度主要取决于（ ）
A. 压力 B. 流量 C. 负载 D. 缸筒直径
答案：B

5. 气压传动中，空气的工作压力一般在（ ）MPa范围内。
A. 0.1 - 0.5 B. 0.5 - 1 C. 1 - 10 D. 10 - 100
答案：C

6. 气动三联件的组成是（ ）
A. 过滤器、减压阀、油雾器 B. 过滤器、减压阀、气缸
C. 过滤器、换向阀、油雾器 D. 过滤器、溢流阀、油雾器
答案：A

第II卷（非选择题 共70分）

一、填空题（每题5分，共20分）
1. 液压传动系统由动力元件、执行元件、控制元件、辅助元件和______组成。
答案：工作介质

2. 液压泵按结构形式可分为齿轮泵、______和柱塞泵。
答案：叶片泵

3. 节流阀是通过改变______来调节流量的。
答案：节流口的大小

4. 气缸的缓冲装置一般有______缓冲和______缓冲两种。
答案：节流缓冲、橡胶缓冲

二、简答题（每题10分，共20分）
1. 简述液压传动的工作原理。
答案：液压传动是以液体为工作介质，通过密封容积的变化来传递运动，通过油液内部的压力来传递动力。动力元件将机械能转换为液体的压力能，执行元件将液体的压力能转换为机械能，控制元件控制液体的压力、流量和方向，辅助元件起辅助作用，工作介质实现能量的传递和转换。

2. 简述气压传动的特点。
答案：气压传动的特点有：工作介质是空气，来源方便，无污染；工作压力低，元件结构简单，成本低；动作迅速，反应快，能实现过载保护；空气的可压缩性使得传动平稳，能在短时间内释放能量实现快速运动；但传动效率低，工作压力和流量较小，噪声较大。

三、分析题（15分）
材料：在一个简单的液压系统中，液压泵输出流量为10L/min，液压缸内径为50mm，活塞杆直径为25mm。当液压缸无杆腔进油时，分析其运动速度。
答案：首先计算液压缸无杆腔的有效面积A1 = πd²/4 = π×50²/4（mm²）。根据流量公式q = Av，v = q/A1，将q = 10L/min换算为mm³/s，10L/min = 10×1000×1000/60（mm³/s），然后代入计算可得v = 10×1000×1000/60÷（π×50²/4）（mm/s），计算出速度值。

四、综合应用题（15分）
材料：设计一个简单的液压系统，要求实现液压缸的快速前进、慢速工进、快速退回动作。
答案：该液压系统可采用双联泵供油。快速前进和快速退回时，大流量泵供油，通过换向阀实现液压缸的往复运动。慢速工进时，小流量泵供油，通过调速阀调节流量实现慢速运动。在系统中设置溢流阀稳压，顺序阀实现快慢速切换的顺序控制。各元件之间合理连接，确保系统能稳定实现要求的动作循环。

五、设计题（10分）
设计一个气压传动的夹紧装置，要求能实现工件的夹紧和松开动作。
答案：该夹紧装置可采用气缸作为执行元件。通过二位五通换向阀控制气缸的伸出和缩回，实现工件的夹紧和松开。在气缸的进气口设置单向节流阀，调节气缸的动作速度。在换向阀的控制口连接行程开关，实现夹紧和松开到位的信号反馈，确保动作的准确性和可靠性。同时，可设置减压阀调节系统压力，保证夹紧力的稳定。
