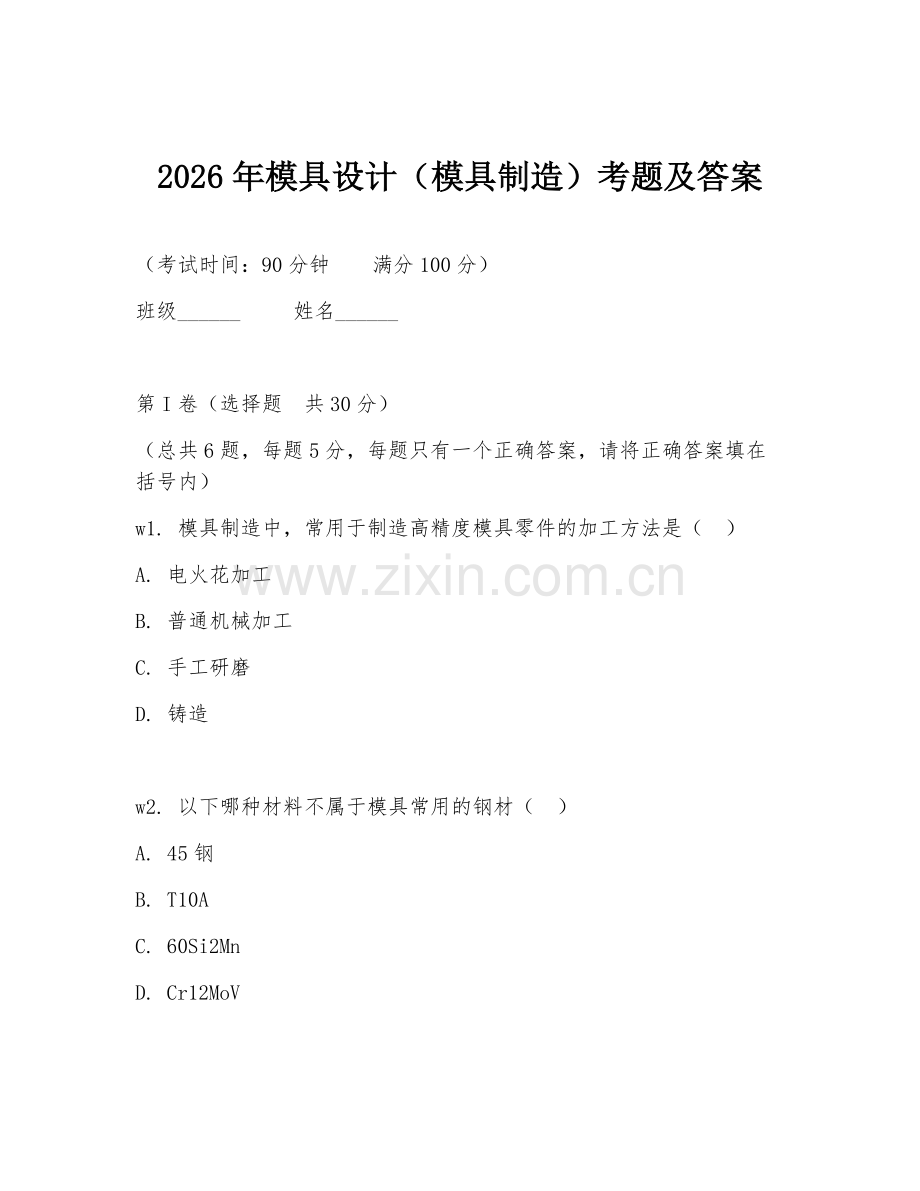

2026年模具设计（模具制造）考题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
（总共6题，每题5分，每题只有一个正确答案，请将正确答案填在括号内）
w1. 模具制造中，常用于制造高精度模具零件的加工方法是（ ）
A. 电火花加工
B. 普通机械加工
C. 手工研磨
D. 铸造

w2. 以下哪种材料不属于模具常用的钢材（ ）
A. 45钢
B. T10A
C. 60Si2Mn
D. Cr12MoV

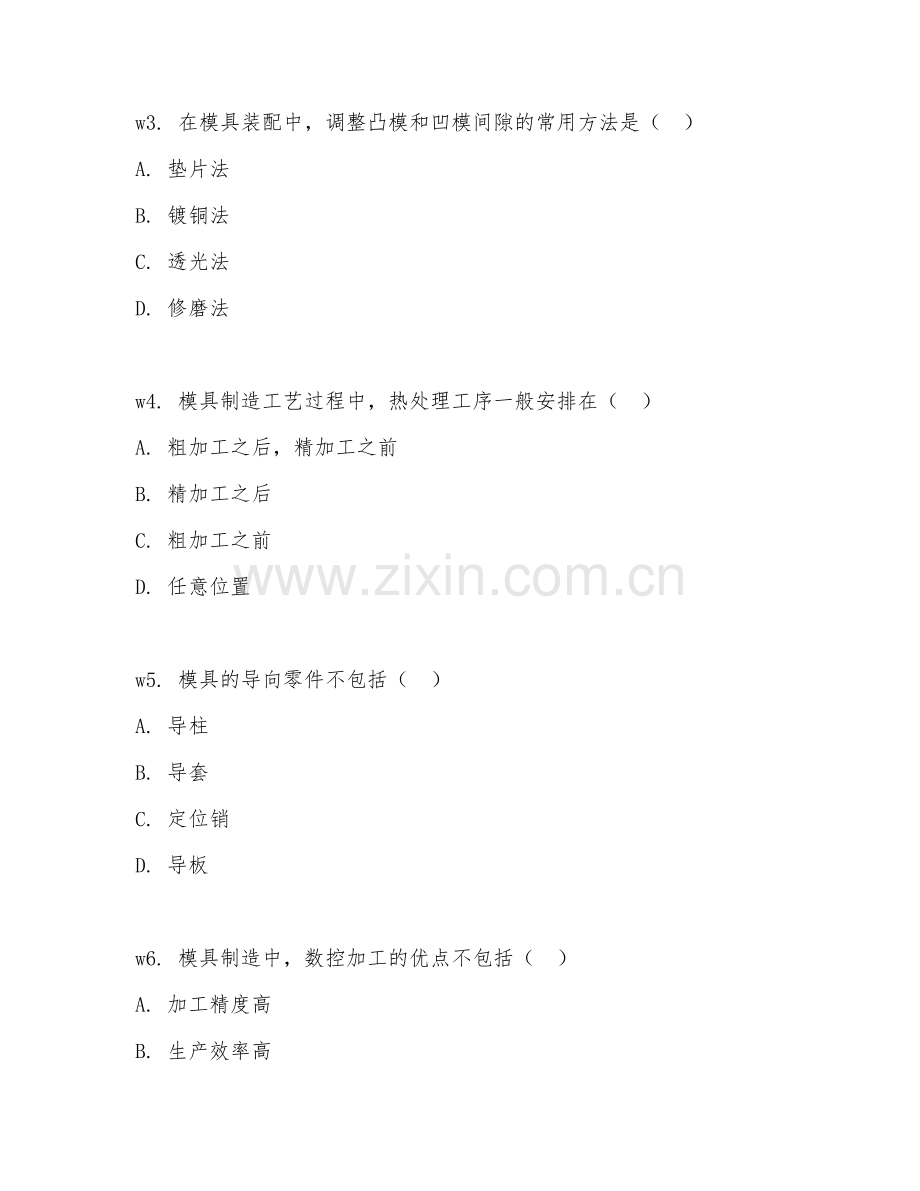

w3. 在模具装配中，调整凸模和凹模间隙的常用方法是（ ）
A. 垫片法
B. 镀铜法
C. 透光法
D. 修磨法

w4. 模具制造工艺过程中，热处理工序一般安排在（ ）
A. 粗加工之后，精加工之前
B. 精加工之后
C. 粗加工之前
D. 任意位置

w5. 模具的导向零件不包括（ ）
A. 导柱
B. 导套
C. 定位销
D. 导板

w6. 模具制造中，数控加工的优点不包括（ ）
A. 加工精度高
B. 生产效率高
C. 适合加工复杂形状零件
D. 设备成本低

第II卷（非选择题 共70分）

w7. 填空题（每空2分，共20分）
（1）模具制造的基本工艺过程包括______、______、______、______等。
（2）模具装配的主要技术要求有______、______、______等。
（3）模具的表面处理方法有______、______、______等。

w8. 简答题（每题10分，共20分）
（1）简述模具制造中电火花加工的原理及特点。
（2）说明模具装配时如何保证模具的间隙均匀。

w9. 材料分析题（15分）
有一块模具零件材料为Cr12MoV，在加工过程中发现硬度不足，分析可能的原因并提出解决措施。

w10. 工艺设计题（15分）
设计一套简单冲压模具的制造工艺过程，包括零件加工工艺和装配工艺。

答案：
w1. A
w2. C
w3. C
w4. A
w5. C
w6. D
w7. （1）毛坯制造、机械加工、热处理、表面处理；（2）保证模具间隙均匀、保证模具的垂直度和平行度、保证模具的装配精度；（3）镀硬铬、氮化、电火花表面强化。
w8. （1）电火花加工原理：利用工具电极和工件电极之间脉冲放电时产生的电腐蚀现象，来蚀除多余的金属，以达到对零件的尺寸、形状及表面质量预定的加工要求。特点：可以加工任何硬、脆、韧、软和高熔点的导电材料；加工时无切削力，适合加工薄壁、窄槽、低刚度及微细精密零件；加工精度高，表面质量好；便于加工各种复杂形状的零件。（2）保证模具间隙均匀的方法：采用合适的装配工艺，如垫片法、镀铜法、透光法、修磨法等；装配过程中严格控制各零件的尺寸精度和形位精度；对模具进行试模和调整，确保间隙符合要求。
w9. 可能原因：淬火温度不够或保温时间不足；淬火冷却速度不够；回火不及时或回火温度不当。解决措施：重新进行淬火处理，严格控制淬火温度和保温时间；选择合适的淬火冷却介质，提高冷却速度；及时进行回火处理，合理控制回火温度。
w10. 冲压模具制造工艺过程：零件加工工艺：下料采用锯床锯切毛坯；粗加工用普通铣床铣削外形；半精加工用数控铣床加工型面；精加工用电火花加工型孔；热处理进行淬火和回火处理；表面处理镀硬铬。装配工艺：清洗零件；将凸模、凹模等零件按装配图组装；调整间隙，采用透光法等方法保证间隙均匀；固定零件，用螺钉、销钉等连接；试模，检查模具冲压效果，进行必要调整。
