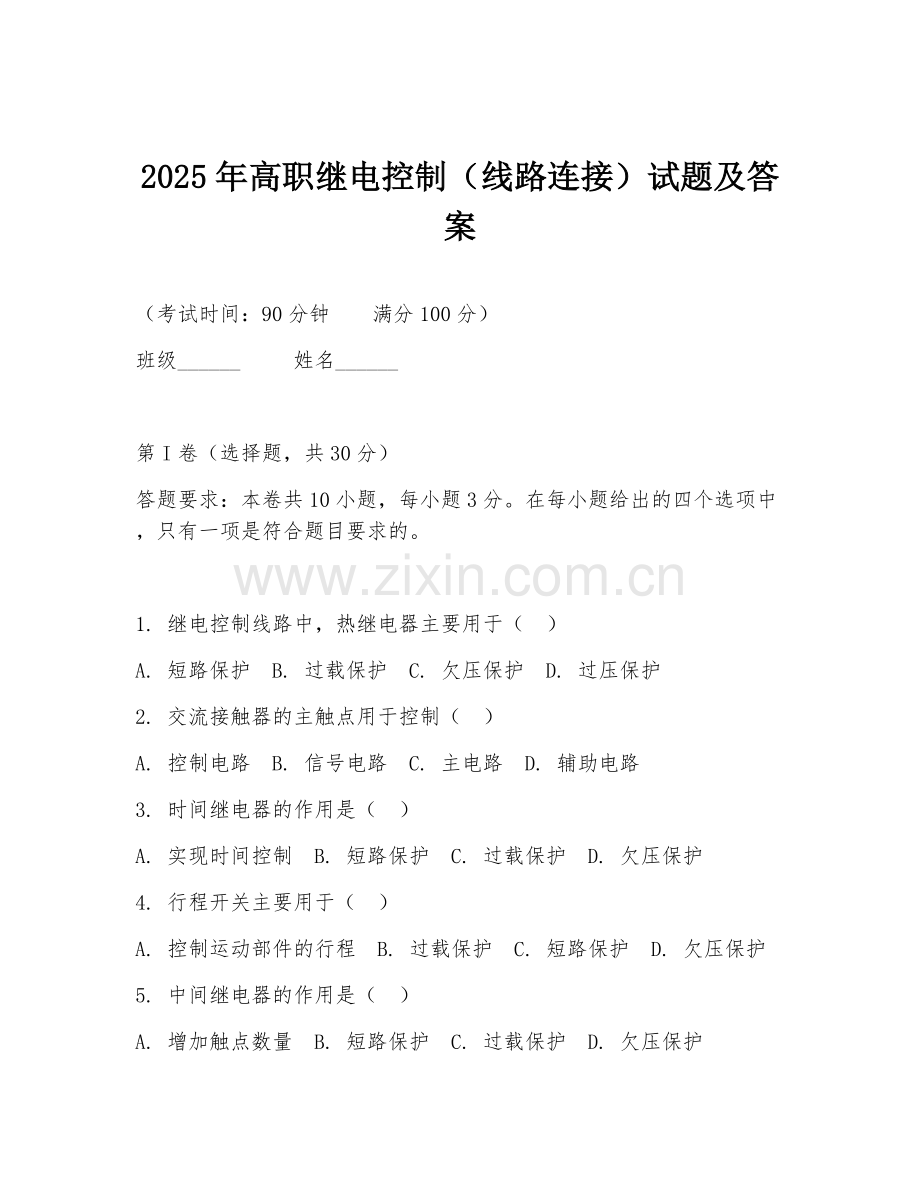

2025年高职继电控制（线路连接）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本卷共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 继电控制线路中，热继电器主要用于（ ）
A. 短路保护 B. 过载保护 C. 欠压保护 D. 过压保护
2. 交流接触器的主触点用于控制（ ）
A. 控制电路 B. 信号电路 C. 主电路 D. 辅助电路
3. 时间继电器的作用是（ ）
A. 实现时间控制 B. 短路保护 C. 过载保护 D. 欠压保护
4. 行程开关主要用于（ ）
A. 控制运动部件的行程 B. 过载保护 C. 短路保护 D. 欠压保护
5. 中间继电器的作用是（ ）
A. 增加触点数量 B. 短路保护 C. 过载保护 D. 欠压保护

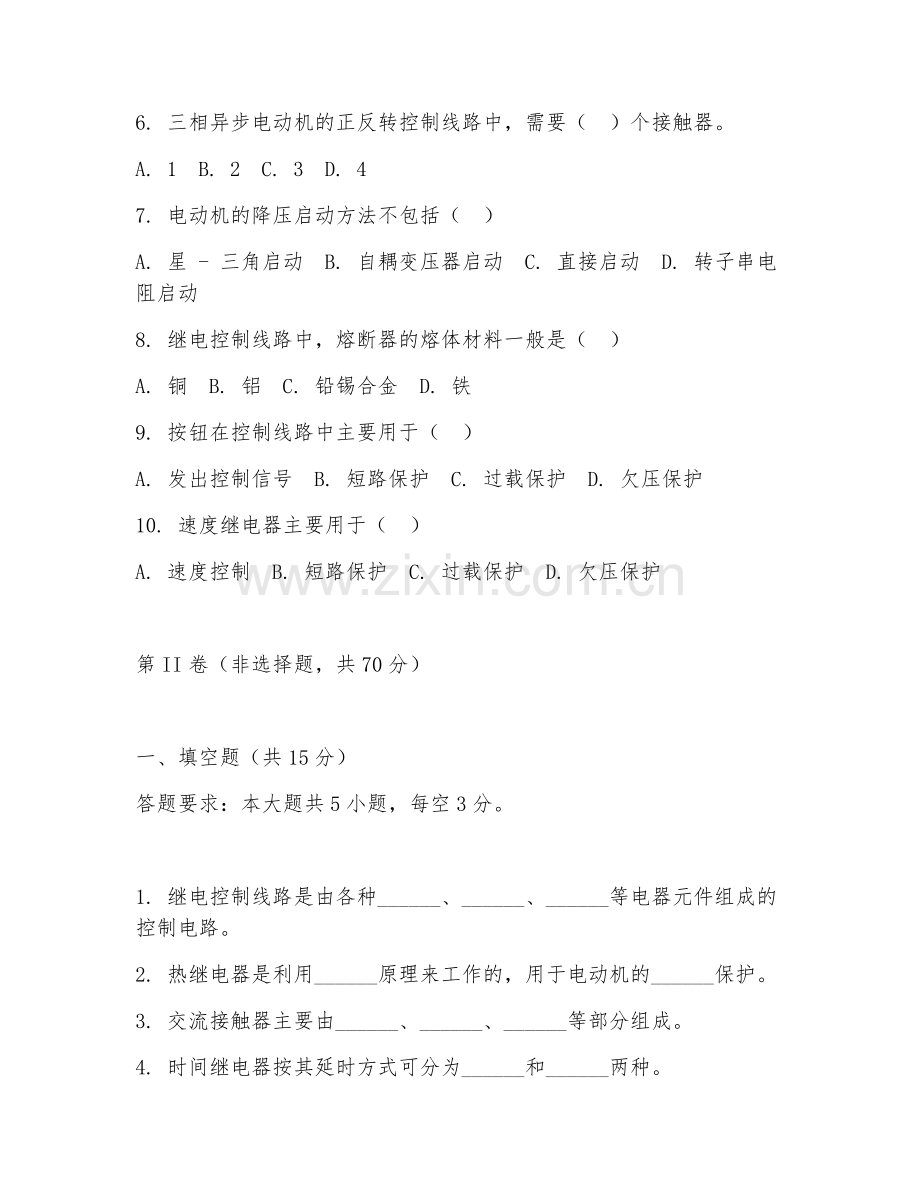

6. 三相异步电动机的正反转控制线路中，需要（ ）个接触器。
A. 1 B. 2 C. 3 D. 4
7. 电动机的降压启动方法不包括（ ）
A. 星 - 三角启动 B. 自耦变压器启动 C. 直接启动 D. 转子串电阻启动
8. 继电控制线路中，熔断器的熔体材料一般是（ ）
A. 铜 B. 铝 C. 铅锡合金 D. 铁
9. 按钮在控制线路中主要用于（ ）
A. 发出控制信号 B. 短路保护 C. 过载保护 D. 欠压保护
10. 速度继电器主要用于（ ）
A. 速度控制 B. 短路保护 C. 过载保护 D. 欠压保护

第II卷（非选择题，共70分）

一、填空题（共15分）
答题要求：本大题共5小题，每空3分。

1. 继电控制线路是由各种______、______、______等电器元件组成的控制电路。
2. 热继电器是利用______原理来工作的，用于电动机的______保护。
3. 交流接触器主要由______、______、______等部分组成。
4. 时间继电器按其延时方式可分为______和______两种。
5. 行程开关按其结构可分为______、______和______等类型。

二、判断题（共10分）
答题要求：本大题共5小题，每小题2分。判断下列说法是否正确，正确的打“√”，错误的打“×”。

1. 热继电器在电路中既能作过载保护，又能作短路保护。（ ）
2. 交流接触器的线圈可以串联在控制电路中。（ ）
3. 时间继电器的延时时间可以通过调整旋钮来改变。（ ）
4. 行程开关的常开触点在没有外力作用时是断开的。（ ）
5. 中间继电器的触点容量比交流接触器的主触点容量大。（ ）

三、简答题（共20分）
答题要求：简要回答下列问题。

1. 简述热继电器的工作原理。（10分）
2. 说明交流接触器的作用及工作过程。（10分）

四、线路连接题（共15分）
答题要求：根据题目要求，连接相应的继电控制线路。

材料：设计一个三相异步电动机的正反转控制线路，要求能够实现电动机的正反转控制，并具有短路和过载保护功能。

请画出该控制线路的原理图，并标注出各电器元件的名称。

五、故障分析题（共20分）
答题要求：分析下列继电控制线路故障原因，并提出解决方法。

材料：某三相异步电动机控制线路，电动机不能启动。经检查，熔断器熔体未熔断，接触器线圈有电压，主触点闭合良好，热继电器正常。

1. 请分析可能的故障原因。（10分）
2. 针对可能的故障原因，提出相应的解决方法。（10分）

答案：
第I卷：1. B 2. C 3. A 4. A 5. A 6. B 7. C 8. C 9. A 10. A
第II卷：一、1. 接触器、继电器、按钮 2. 电流的热效应，过载 3. 电磁系统、触头系统、灭弧装置 4. 通电延时型，断电延时型 5. 直动式、滚轮式、微动式
二、1. × 2. × 3. √ 4. × 5. ×
三、1. 热继电器主要由发热元件、双金属片和触点系统组成。当电路中电流过载时，发热元件产生的热量使双金属片受热弯曲，推动触点动作，从而切断控制电路，实现过载保护。
2. 交流接触器用于频繁地接通和断开主电路。其工作过程是：当线圈通电时，电磁系统产生电磁吸力，使动铁心吸合，带动动触头与静触头闭合，接通主电路；当线圈断电时，电磁吸力消失，动铁心在反力弹簧作用下释放，动触头与静触头断开，切断主电路。
四、原理图：电源 - 熔断器 - 接触器KM1主触点 - 电动机 - 接触器KM2主触点 - 电源（正反转控制通过KMl、KM2主触点相序改变实现，短路保护由熔断器实现，过载保护由热继电器实现）
五、1. 故障原因可能有：控制电路中按钮损坏，无法接通控制信号；电动机绕组断路；连接导线断路等。
2. 解决方法：检查按钮，若损坏则更换；用万用表检查电动机绕组电阻，若断路则维修或更换电动机；检查连接导线，修复或更换断路处。
