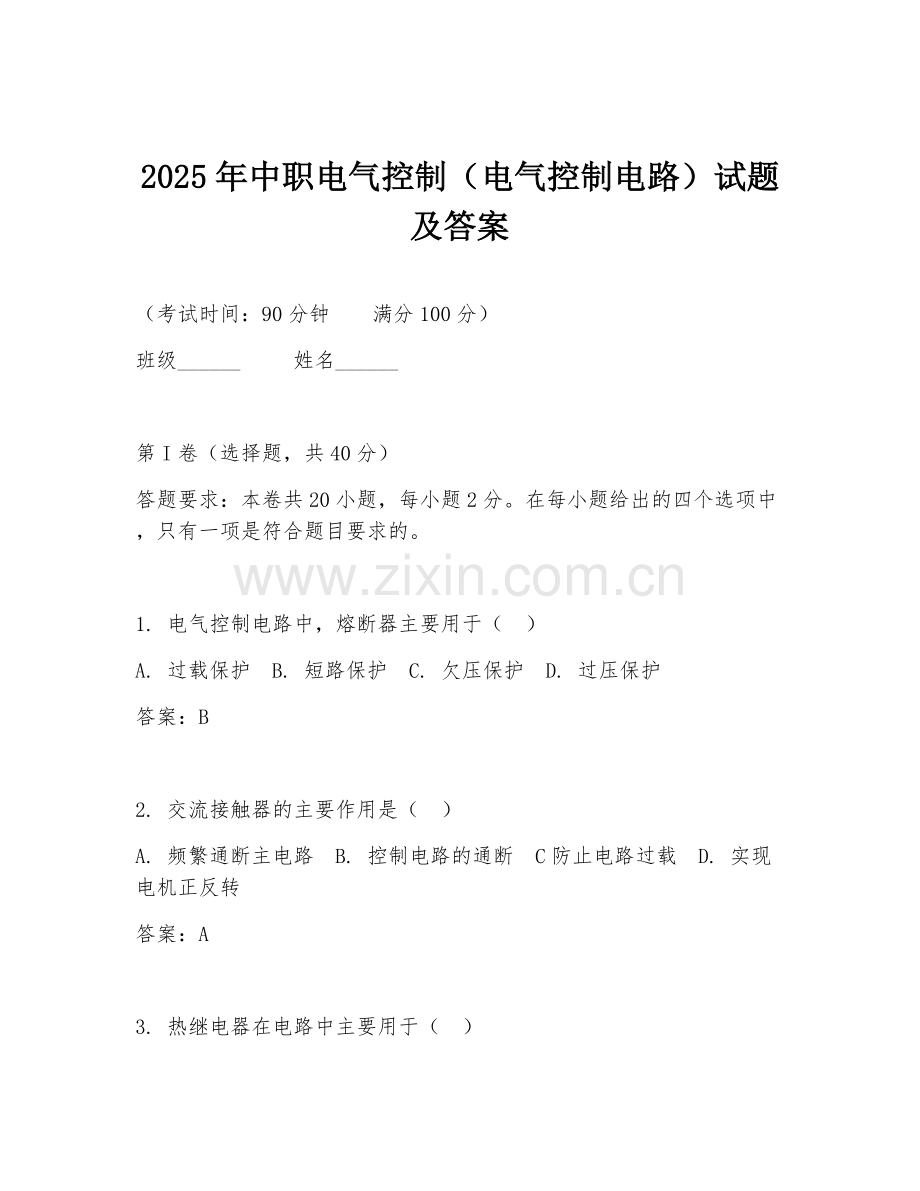

2025年中职电气控制（电气控制电路）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 电气控制电路中，熔断器主要用于（ ）
A. 过载保护 B. 短路保护 C. 欠压保护 D. 过压保护
答案：B

2. 交流接触器的主要作用是（ ）
A. 频繁通断主电路 B. 控制电路的通断 C防止电路过载 D. 实现电机正反转
答案：A

3. 热继电器在电路中主要用于（ ）
A. 短路保护 B. 过载保护 C. 欠压保护 D. 过压保护
答案：B

4. 时间继电器的作用是（ ）
A. 延时控制电路通断 B. 实现电机调速 C. 保护电路 D. 测量时间
答案：A

5. 按钮通常用于（ ）
A. 自动控制 B. 手动控制 C. 远程控制 D. 智能控制
答案：B

6. 行程开关主要用于（ ）
A. 控制电机启停 B. 检测物体位置 C. 调节电路参数 D. 保护电路
答案：B

7. 下列哪种电器不能实现短路保护（ ）
A. 熔断器 B. 热继电器 C. 空气开关 D. 漏电保护器
答案：B

8. 直流电动机的调速方法不包括（ ）
A. 改变电枢电压 B.改变磁极对数 C. 改变转差率 D. 改变电枢回路电阻
答案：C

9. 三相异步电动机的旋转磁场方向由（ ）决定。
A. 电源电压 B. 电源频率 C. 定子绕组的相序 D. 电机转速
答案：C

10. 星三角降压启动适用于（ ）
A. 重载启动 B. 轻载启动 C. 频繁启动 D. 任何启动情况
答案：B

11. 电气控制电路中，自锁环节是通过（ ）实现的。
A. 接触器辅助常开触头 B. 接触器辅助常闭触头 C. 按钮 D. 热继电器
答案：A

12. 互锁环节是通过（ ）实现的。
A. 接触器辅助常开触头 B. 接触器辅助常闭触头 C. 按钮 D. 热继电器
答案：B

13. 下列哪种电机属于控制电机（ ）
A. 直流电动机 B. 三相异步电动机 C. 步进电动机 D. 发电机
答案：C

14. 步进电动机的步距角与（ ）有关。
A. 电源电压 B. 电源频率 C. 电机相数 D. 以上都有关
答案：D

15. 伺服电动机主要用于（ ）
A. 自动控制系统 B. 发电 C. 照明 D. 加热
答案：A

16. 电气控制电路中，主电路一般用（ ）表示。
A. 粗实线 B. 细实线 C. 虚线 D. 点划线
答案：A

17. 控制电路一般用（ ）表示。
A. 粗实线 B. 细实线 C. 虚线 D. 点划线
答案：B

18. 绘制电气控制电路图时，电器元件的图形符号应符合（ ）标准。
A. 国标 B. 企业 C. 行业 D. 地方
答案：A

19. 电气控制电路的设计原则不包括（ ）
A. 安全性 B. 可靠性 C. 经济性 D. 美观性
答案：D

20. 下列哪种情况可能导致电气控制电路故障（ ）
A. 元件损坏 B. 接线松动 C. 环境潮湿 D. 以上都是
答案：D

第II卷（非选择题，共60分）

（一）填空题（共10分）
答题要求：本大题共5小题，每小题2分。请将正确答案填写在相应的横线上。

1. 电气控制电路主要由控制电路和______电路组成。
答案：主

2. 接触器的电磁机构由______、铁心和衔铁组成。
答案：线圈

3. 热继电器的发热元件应______在电动机的主电路中。
答案：串接

4. 三相异步电动机的调速方法有改变磁极对数调速、改变转差率调速和______调速。
答案：变频

5. 电气控制电路的故障类型主要有断路故障、短路故障和______故障。
答案：漏电

（二）判断题（共10分）
答题要求：本大题共10小题，每小题1分。判断下列说法是否正确，正确的打“√”，错误的打“×”。

1. 熔断器的额定电流应大于电路的正常工作电流。（ ）
答案：√

2. 交流接触器的线圈可以串联在控制电路中。（ ）
答案：×

3. 热继电器动作后，必须手动复位。（ ）
答案：×

4. 时间继电器只能实现通电延时。（ ）
答案：×

5. 按钮的颜色通常有红、绿、黄等，不同颜色表示不同功能。（ ）
答案：√

6. 行程开关是利用生产机械运动部件的碰撞来发出控制指令的。（ ）
答案：√

7. 三相异步电动机的转子转速总是低于旋转磁场的转速。（ ）
答案：√

8. 星三角降压启动时，启动电流和启动转矩都减小。（ ）
答案：√

9. 电气控制电路图中，同一电器元件的各部分必须画在一起。（ ）
答案：√

10. 电气控制电路故障排查时，应先检查控制电路，再检查主电路。（ ）
答案：×

（三）简答题（共20分）
答题要求：本大题共4小题，每小题5分。简要回答下列问题。

1. 简述熔断器的工作原理。
答案：熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开的原理制成的一种电流保护器。当电路中电流过大时，熔断器的熔体发热熔断，切断电路，起到保护作用。

2. 说明交流接触器的工作原理。
答案：交流接触器主要由电磁机构、触头系统、灭弧装置等部分组成。当电磁线圈通电后，产生电磁吸力，使衔铁吸合，带动触头动作，常闭触头断开，常开触头闭合，从而实现电路的通断控制。

3. 三相异步电动机的启动方法有哪些？
答案：三相异步电动机的启动方法有直接启动和降压启动。直接启动适用于小容量电动机；降压启动包括星三角降压启动、自耦变压器降压启动、延边三角形降压启动等，适用于大容量电动机轻载启动的情况。

4. 简述电气控制电路设计的步骤。
答案：电气控制电路设计步骤包括：确定控制要求、选择控制方式、设计控制电路、选择电器元件、绘制电路图、进行电路调试和优化。

（四）分析题（共10分）
答题要求：阅读以下材料，回答问题。

某电气控制电路中，按下启动按钮后，电动机不能启动，但接触器有吸合动作。

问题：请分析可能出现的故障原因，并提出相应的解决方法。

答案：故障原因可能有：电动机本身故障，如绕组断路、短路等；主电路中连接电动机的线路有断路情况；热继电器动作后未复位；熔断器熔体熔断。解决方法：检查电动机绕组电阻，判断是否正常，如有问题进行修复或更换；检查主电路连接线路，确保连接牢固无断路；检查热继电器，使其复位；更换熔断器熔体。

（五）设计题（共10分）
答题要求：设计一个三相异步电动机正反转控制电路，要求具有短路保护、过载保护和互锁功能。请画出电路图，并说明各电器元件的作用。

答案：电路图：主电路中，空气开关QS控制电路总电源，熔断器FU1进行短路保护，接触器KM1、KM2控制电动机正反转，热继电器FR进行过载保护。控制电路中，按钮SB1、SB2分别控制正反转启动，接触器辅助常闭触头实现互锁，接触器辅助常开触头实现自锁。空气开关用于接通和断开电源；熔断器在短路时切断电路；接触器控制电动机正反转；热继电器在过载时动作保护电机；按钮用于发出控制信号；互锁触头防止正反转同时动作；自锁触头保持电机持续运行状态。
