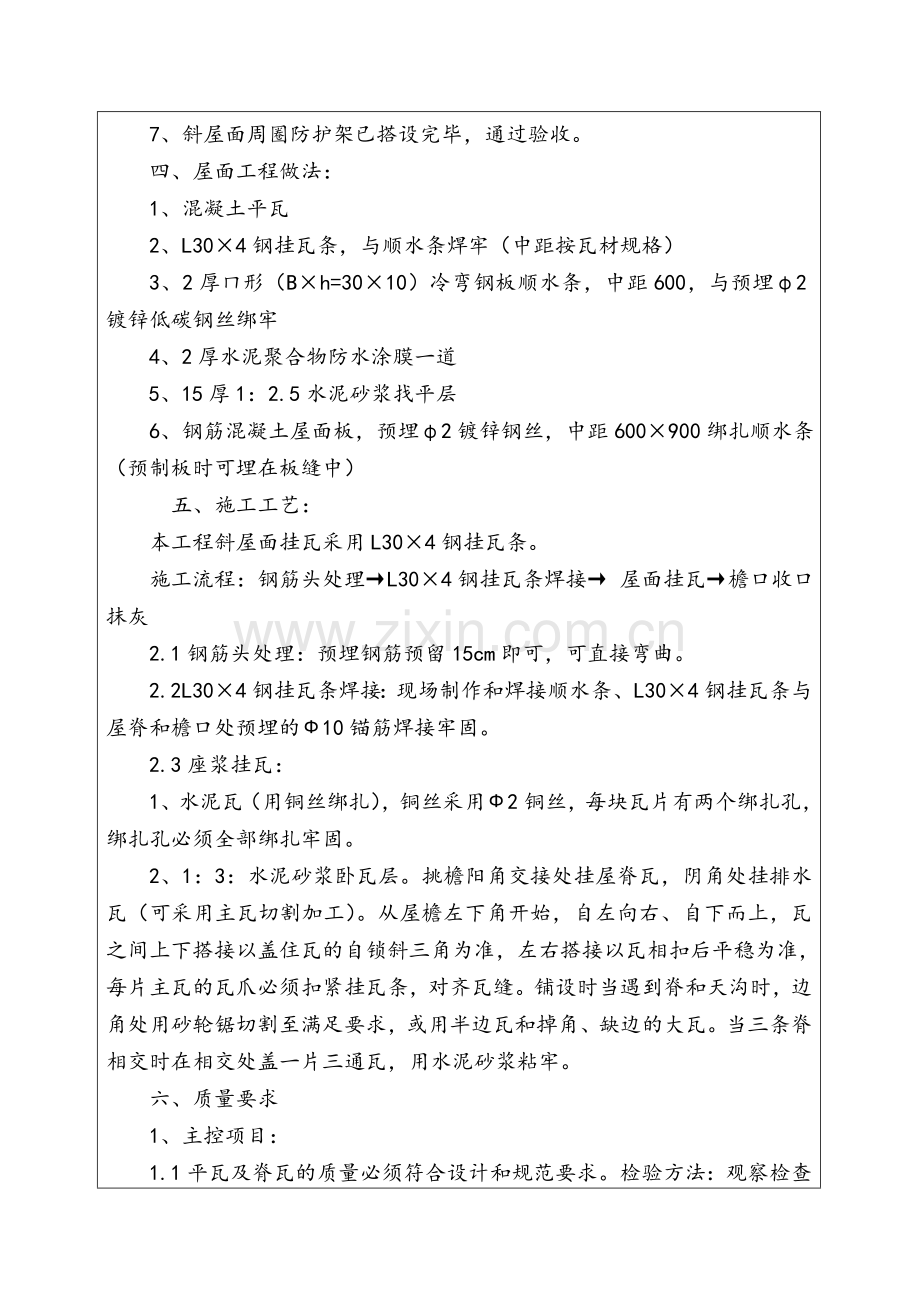

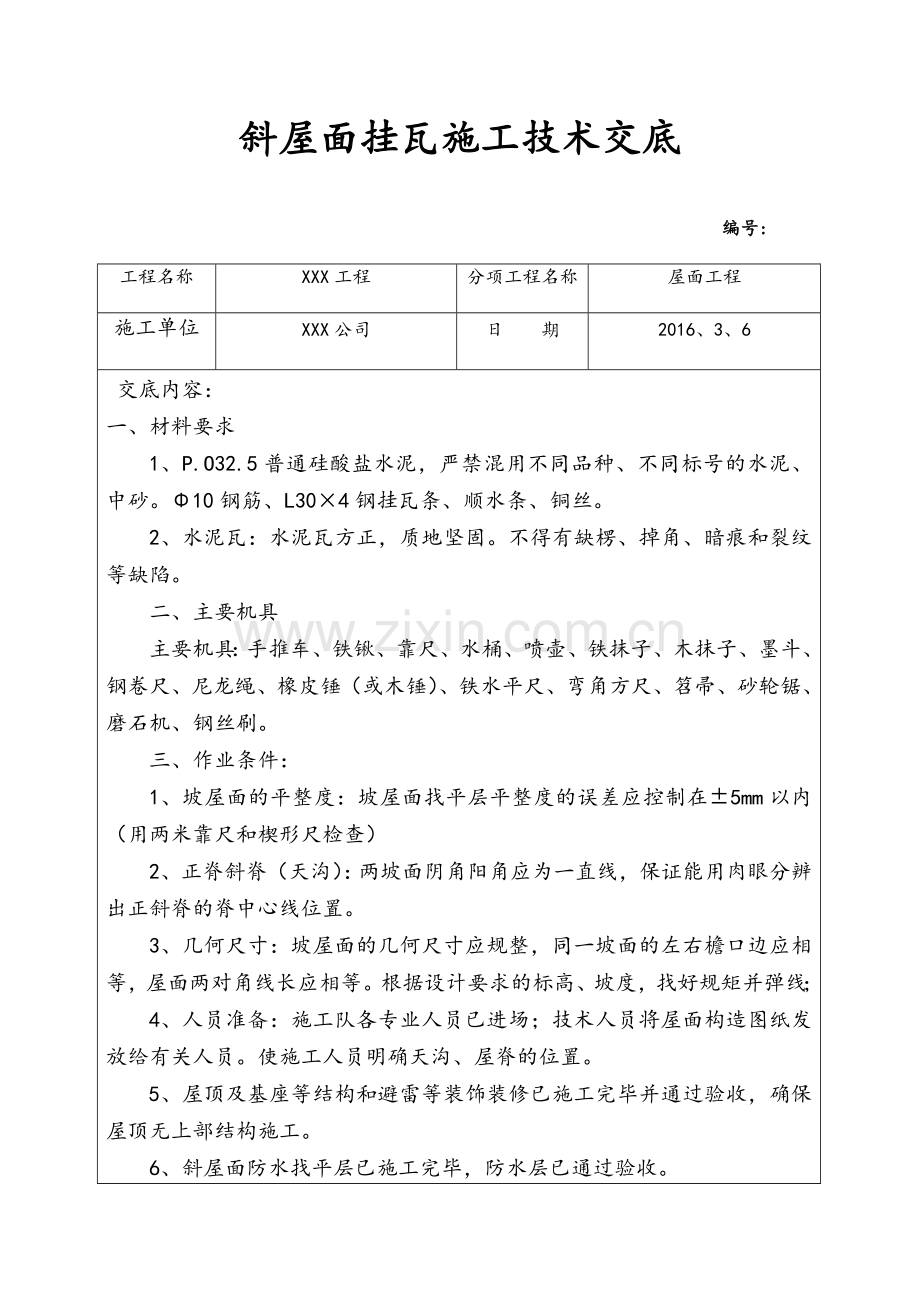

屋面挂瓦技术交底.doc

斜屋面挂瓦施工技术交底 编号: 工程名称XXX工程分项工程名称屋面工程施工单位XXX公司日 期2016、3、6 交底内容：一、 材料要求 1、P.O32.5普通硅酸盐水泥，严禁混用不同品种、不同标号的水泥、中砂。10钢筋、L304钢挂瓦条、顺水条、铜丝。 2、水泥瓦：水泥瓦方正，质地坚固。不得有缺楞、掉角、暗痕和裂纹等缺陷。 二、主要机具 主要机具：手推车、铁锹、靠尺、水桶、喷壶、铁抹子、木抹子、墨斗、钢卷尺、尼龙绳、橡皮锤（或木锤）、铁水平尺、弯角方尺、笤帚、砂轮锯、磨石机、钢丝刷。 三、作业条件： 1、坡屋面的平整度：坡屋面找平层平整度的误差应控制在5mm以内（用两米靠尺和楔形尺检查） 2、正脊斜脊（天沟）：两坡面阴角阳角应为一直线，保证能用肉眼分辨出正斜脊的脊中心线位置。 3、几何尺寸：坡屋面的几何尺寸应规整，同一坡面的左右檐口边应相等，屋面两对角线长应相等。根据设计要求的标高、坡度，找好规矩并弹线；4、人员准备：施工队各专业人员已进场；技术人员将屋面构造图纸发放给有关人员。使施工人员明确天沟、屋脊的位置。 5、屋顶及基座等结构和避雷等装饰装修已施工完毕并通过验收，确保屋顶无上部结构施工。 6、斜屋面防水找平层已施工完毕，防水层已通过验收。 7、斜屋面周圈防护架已搭设完毕，通过验收。 四、屋面工程做法： 1、混凝土平瓦 2、L304钢挂瓦条，与顺水条焊牢（中距按瓦材规格） 3、2厚形（Bh=3010）冷弯钢板顺水条，中距600，与预埋2镀锌低碳钢丝绑牢 4、2厚水泥聚合物防水涂膜一道 5、15厚1：2.5水泥砂浆找平层 6、钢筋混凝土屋面板，预埋2镀锌钢丝，中距600900绑扎顺水条（预制板时可埋在板缝中） 五、施工工艺： 本工程斜屋面挂瓦采用L304钢挂瓦条。 施工流程：钢筋头处理L304钢挂瓦条焊接 屋面挂瓦檐口收口抹灰 2.1钢筋头处理：预埋钢筋预留15cm即可，可直接弯曲。 2.2L304钢挂瓦条焊接：现场制作和焊接顺水条、L304钢挂瓦条与屋脊和檐口处预埋的10锚筋焊接牢固。 2.3座浆挂瓦：1、 水泥瓦（用铜丝绑扎），铜丝采用2铜丝，每块瓦片有两个绑扎孔，绑扎孔必须全部绑扎牢固。2、1：3：水泥砂浆卧瓦层。挑檐阳角交接处挂屋脊瓦，阴角处挂排水瓦（可采用主瓦切割加工）。从屋檐左下角开始，自左向右、自下而上，瓦之间上下搭接以盖住瓦的自锁斜三角为准，左右搭接以瓦相扣后平稳为准，每片主瓦的瓦爪必须扣紧挂瓦条，对齐瓦缝。铺设时当遇到脊和天沟时，边角处用砂轮锯切割至满足要求，或用半边瓦和掉角、缺边的大瓦。当三条脊相交时在相交处盖一片三通瓦，用水泥砂浆粘牢。 六、 质量要求 1、主控项目： 1.1平瓦及脊瓦的质量必须符合设计和规范要求。检验方法：观察检查和检查出厂合格证或质量检验报告。砂眼、裂缝、掉角，缺边、少爪等不符合质量要求规定的不宜使用，但半边瓦和掉角、缺边的平瓦可用于山檐边、斜沟或斜脊处，其使用部分的表面不得缺损或裂缝。 1.2平瓦必须铺置牢固。屋面瓦保证瓦线横平竖直，确保屋面平整，立面效果美观。不得有明显凹陷或突出出现.检验方法：观察和手扳检查。 1.3挂瓦条应分档均匀，钉铺平整、牢固；瓦面平整，行列整齐，搭接紧密，檐口平直。检验方法：观察检查。 1.4脊瓦应搭盖正确，间距均匀，封固严密；屋脊和斜脊应顺直，无起伏现象。检验方法：观察或手扳检查。 1.5 瓦屋面搭盖尺寸要求如下 项次项目长度mm检验方法1脊瓦搭盖坡瓦的长度40尺量检查2檐沟瓦伸入瓦片下的长度不小于50 3瓦头挑出檐口的长度50704突出屋面的墙或烟囱的侧面瓦探入泛水长度不小于50七、 成品保护措施 1、及时清理残留在瓦面的砂浆；瓦面挂瓦产生垃圾，必须人工搬运到楼外指定地点。 3、上瓦行走要落脚在瓦片中部，轻走轻踩，严禁踩踏瓦角、瓦边这些部位，以防碎瓦。 4、拆架子时，注意不要碰撞瓦面。脊瓦、沟瓦和三通瓦处的水泥砂浆要定时洒水养护。 八、安全要求： 1、施工时戴好安全帽，穿防滑鞋，挂好安全带，不允许穿湿滑的鞋上屋面作业。得在施工现场追逐、玩耍。酒后不得进入施工作业面。 2、砂浆放在专用的器具内，不得直接堆放在屋面板上。砂浆随伴随用，拌好的砂浆要在2小时内用完，严禁使用隔夜砂浆。 3、施工时需将材料和工具收好，不允许高空坠物。如需交叉作业时必须错开作业面。 4、风力超过5级以上天气禁止作业。雷雨天气禁止作业。 九、环保措施 1、施工必须做到工完场清,及时收集落地灰,过筛后重新利用。 2、清理后的碎砖块、砌块等垃圾用水泥袋装好,运到垃圾分离处。 3、砂浆搅拌机械进入现场前，对进入现场的砂浆搅拌机械进行全面检查和维护保养，以保证机况良好,无漏电、漏水现象。机械修理工应经常检查砂浆搅拌机械的运行情况，发现问题及时进行维护、保养，以保证施工机械处于良好运行状态。搅拌现场应经常洒水湿润，在搬运水泥时，轻拿轻放。技术负责人： 交底人： 接交人： 本表由施工单位填写，交底单位与接受交底单位各存一份。
