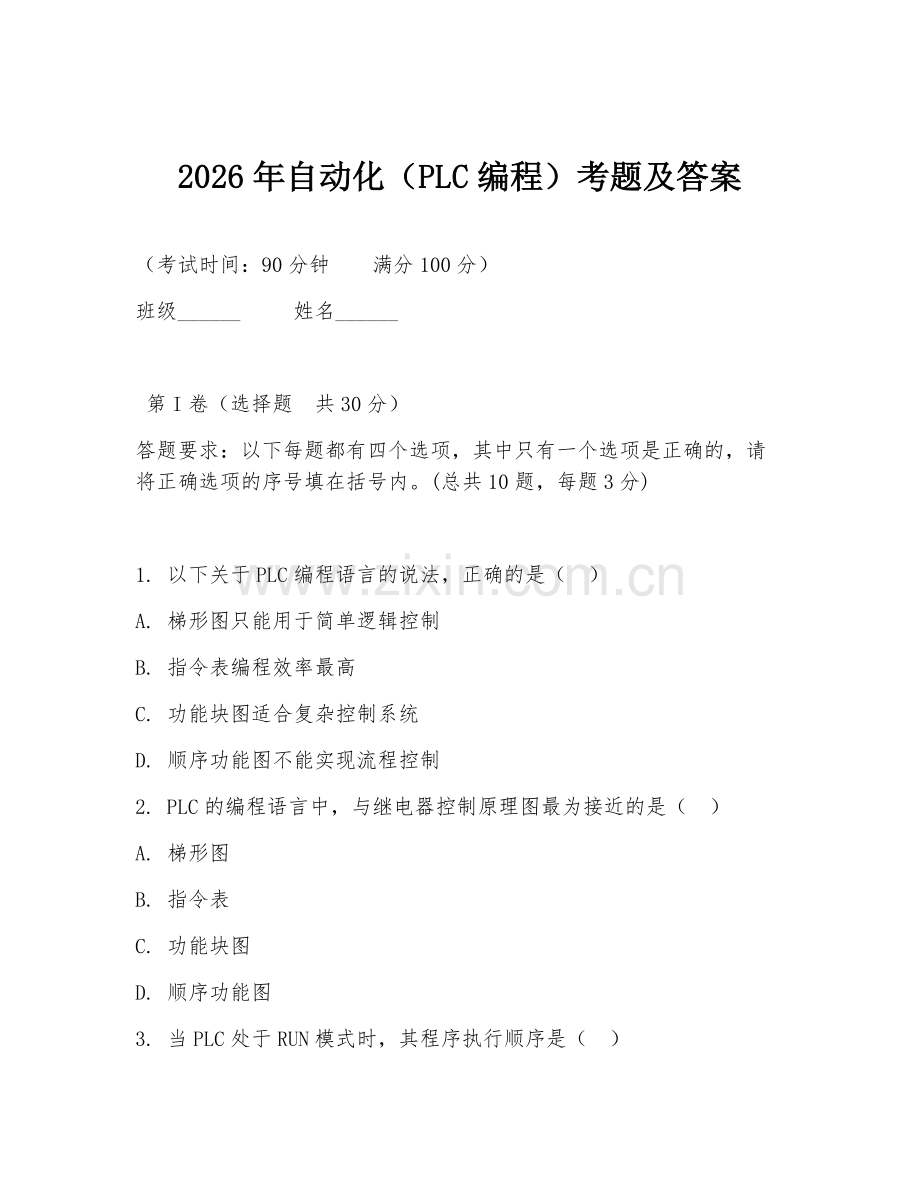

2026年自动化（PLC编程）考题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：以下每题都有四个选项，其中只有一个选项是正确的，请将正确选项的序号填在括号内。(总共10题，每题3分)

1. 以下关于PLC编程语言的说法，正确的是（ ）
A. 梯形图只能用于简单逻辑控制
B. 指令表编程效率最高
C. 功能块图适合复杂控制系统
D. 顺序功能图不能实现流程控制
2. PLC的编程语言中，与继电器控制原理图最为接近的是（ ）
A. 梯形图
B. 指令表
C. 功能块图
D. 顺序功能图
3. 当PLC处于RUN模式时，其程序执行顺序是（ ）
A. 从左到右，从上到下
B. 从右到左，从上到下
C. 随机执行
D. 先执行主程序，再执行子程序
4. 在PLC编程中，用于表示一个逻辑行开始的指令是（ ）
A. LD
B. AND
C. OR
D. NOT
5. 若要实现两个输入信号同时为1时输出为1，应使用的逻辑指令是（ ）
A. AND
B. OR
C. XOR
D. NOR
6. 定时器的定时时间与（ ）有关。
A. 定时器编号
B. 扫描周期
C. 时钟脉冲频率和设定值
D. 输入信号状态
7. 计数器的当前值达到设定值后，其触点状态（ ）
A. 保持不变
B. 自动复位
C. 置位
D. 翻转
8. 在PLC程序中，常闭触点的表示方法是（ ）
A. 触点上有一条斜线
B. 触点颜色为红色
C. 触点编号加下划线
D. 与常开触点表示相同
9. 以下哪种编程语言不适合用于编写复杂的数学运算程序（ ）
A. 梯形图
B. 指令表
C. 功能块图
D. 顺序功能图
10. 当PLC的输入信号状态发生变化时，其输出信号（ ）
A. 立即改变
B. 在下一个扫描周期改变
C. 经过一定延时改变
D. 由程序逻辑决定何时改变

第II卷（非选择题 共70分）
1. 填空题：请在横线上填写正确答案。(总共5题，每题4分)
- PLC的工作过程主要包括______、程序执行、输出刷新三个阶段。
- 定时器的定时精度取决于其______。
- 计数器分为______计数器和增减计数器。
- 在梯形图中，线圈表示______。
- 功能块图中，功能块的输入和输出通过______连接。
2. 简答题：简要回答以下问题。(总共2题，每题10分)
- 简述PLC编程语言中梯形图的特点。
- 说明PLC中定时器和计数器的区别与联系。
3. 编程题：根据题目要求编写PLC程序。(总共1题，20分)
要求：设计一个电机正反转控制程序，通过两个按钮分别控制电机正转和反转，有过载保护功能（用一个输入信号模拟过载）。当过载发生时，电机停止运行。
4.案例分析题：阅读以下案例，回答问题。(总共1题，15分)
某自动化生产线中，使用PLC控制物料输送系统。系统中有三个输送带电机M1、M2、M3，要求按照一定顺序启动和停止。启动顺序为：M1启动后延时5秒，M2启动；M2启动后延时3秒，M3启动。停止顺序为：M3停止后延时5秒，M2停止；M2停止后延时3秒，M1停止。
问题：请用顺序功能图设计该物料输送系统的控制程序。
5. 综合应用题：结合实际场景，运用PLC编程知识解决问题。(总共1题，15分)
某工厂仓库大门控制要求如下：大门由电机驱动，电机正转大门打开，电机反转大门关闭。大门两侧安装有红外传感器，当有物体遮挡左侧红外传感器时，大门立即停止打开并报警；当有物体遮挡右侧红外传感器时，大门立即停止关闭并报警。同时，在大门旁边设置一个手动控制按钮，可实现大门的手动控制。请编写PLC控制程序实现上述功能。

答案：
第I卷答案
1. C
2. A
3. A
4. A
5. A
6. C
7. D
8. A
9. A
10. B

第II卷答案
1. 填空题答案：
- 输入采样
- 分辨率
- 增计数器
- 输出指令
- 信号线
2. 简答题答案：
- 梯形图的特点：形象直观，与继电器控制原理图相似，编程人员容易掌握；逻辑关系清晰，便于阅读和理解；适合初学者和熟悉继电器控制的人员使用；能方便地表示PLC的各种功能。
- 定时器和计数器的区别与联系：区别在于定时器是对时间进行累计，计数器是对输入脉冲个数进行累计；联系在于它们都是PLC的重要编程元件，都有设定值、当前值等参数，都可用于实现定时控制、计数控制等功能，在程序中都可通过触点状态来反映其工作情况。
3. 编程题答案：
- 网络1：
- LD I0.0 //正转按钮
- O Q0.0
- AN I0.2 //过载信号
- = Q0.0
- 网络2：
- LD I0.1 //反转按钮
- O Q0.1
- AN I0.2
- = Q0.1
4. 案例分析题答案：
- 按照启动顺序，先绘制S0.0的初始步和转换条件。
- 当M1启动后，延时5秒，转换到S0.1，绘制S0.0到S0.1的转换条件。
- M2启动后延时3秒，转换到S0.2，绘制S0.1到S0.2的转换条件。
- 停止顺序同理，绘制S0.2到S0.3，S0.3到S0.4，S0.4到S0.5的转换条件及相应的延时。
5. 综合应用题答案：
- 网络1：
- LD I0.0 //手动按钮
- O Q0.0
- AN I0.2 //左侧红外遮挡
- AN I0.3 //右侧红外遮挡
- = Q0.0
- 网络2：
- LD I0.1
- O Q0.1
- AN I0.2
- AN I0.3
- = Q0.1
- 网络3：
- LD I0.2
- R Q0.0
- R Q0.1
- LD I0.2
- S Q0.2 //报警
- 网络4：
- LD I0.3
- R Q0.0
- R Q0.1
- LD I0.3
- S Q0.2
