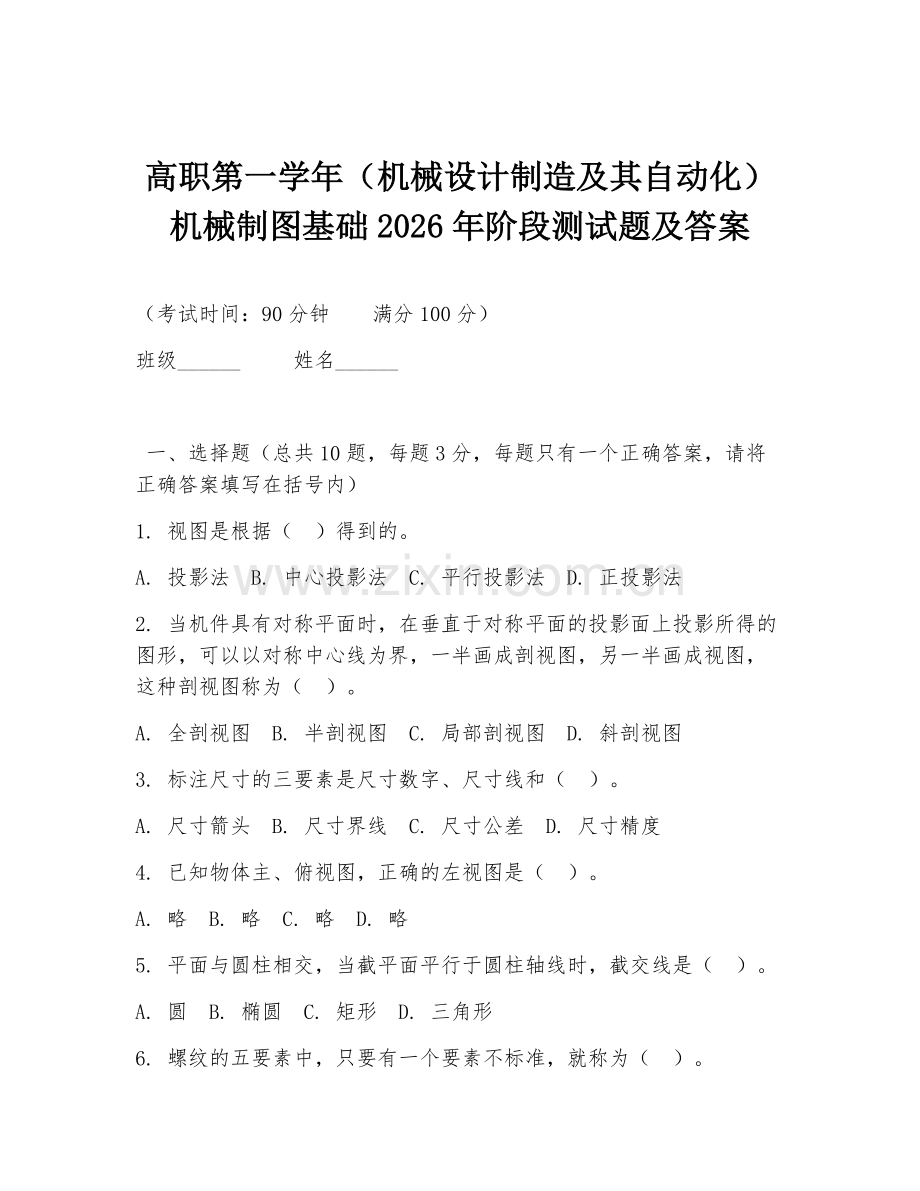

高职第一学年（机械设计制造及其自动化）机械制图基础2026年阶段测试题及答案.doc

高职第一学年（机械设计制造及其自动化）机械制图基础2026年阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填写在括号内）
1. 视图是根据（ ）得到的。
A. 投影法 B. 中心投影法 C. 平行投影法 D. 正投影法
2. 当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以以对称中心线为界，一半画成剖视图，另一半画成视图，这种剖视图称为（ ）。
A. 全剖视图 B. 半剖视图 C. 局部剖视图 D. 斜剖视图
3. 标注尺寸的三要素是尺寸数字、尺寸线和（ ）。
A. 尺寸箭头 B. 尺寸界线 C. 尺寸公差 D. 尺寸精度
4. 已知物体主、俯视图，正确的左视图是（ ）。
A. 略 B. 略 C. 略 D. 略
5. 平面与圆柱相交，当截平面平行于圆柱轴线时，截交线是（ ）。
A. 圆 B. 椭圆 C. 矩形 D. 三角形
6. 螺纹的五要素中，只要有一个要素不标准，就称为（ ）。
A. 标准螺纹 B. 特殊螺纹 C. 非标准螺纹 D. 普通螺纹
7. 下列比例中，（ ）是缩小比例。
A. 2:1 B. 1:2 C. 1:1 D. 5:1
8. 尺寸公差是指（ ）。
A. 允许的尺寸变动量 B. 加工时产生的尺寸误差
C. 设计时给定的尺寸 D. 实际尺寸
9. 当机件外形比较复杂，内部结构比较简单时，常采用（ ）表达方法。
A. 全剖视图 B. 半剖视图 C. 局部剖视图 D. 视图
10. 正等轴测图的轴间角为（ ）。
A. 90° B. 120° C. 135° D. 180°

二、多项选择题（总共5题，每题4分，每题有两个或两个以上正确答案，请将正确答案填写在括号内）
1. 下列属于基本视图的有（ ）。
A. 主视图 B. 俯视图 C. 左视图 D. 仰视图 E. 后视图
2. 尺寸基准按其作用不同可分为（ ）。
A. 设计基准 B. 工艺基准 C. 主要基准 D. 辅助基准 E. 测量基准
3. 下列属于螺纹要素的有（ ）。
A. 牙型 B. 直径 C. 螺距 D. 线数 E. 旋向
4. 视图包括（ ）。
A. 基本视图 B. 向视图 C. 局部视图 D. 斜视图 E. 剖视图
5. 平面立体的截交线一般是（ ）。
A. 直线 B. 曲线 C. 平面多边形 D. 空间多边形 E. 圆

三、判断题（总共10题，每题2分，正确的打“√”，错误的打“×”）
1. 视图只能表达物体的外部形状，不能表达其内部结构。（ ）
2. 标注尺寸时，尺寸线必须与所标注的线段平行。（ ）
3. 全剖视图主要用于表达机件的内部结构形状。（ ）
4. 螺纹的小径是指螺纹的最小直径。（ ）
5. 正投影法的投影线互相平行且垂直于投影面。（ ）
6. 尺寸公差值越大，加工精度越高。（ ）
7. 局部视图是将机件的某一部分向基本投影面投射所得的视图。（ ）
8. 圆柱齿轮的齿顶圆和齿顶线用细实线绘制。（ ）
9. 组合体的尺寸分为定形尺寸、定位尺寸和总体尺寸。（ ）
10. 轴测图能同时反映物体长、宽、高三个方向的形状。（ ）

四、简答题（总共3题，每题10分）
1. 简述视图、剖视图和断面图的区别。
2. 标注尺寸时应遵循哪些基本规则？
3. 什么是正等轴测图？简述其绘图步骤。

五、绘图题（总共1题，20分）
根据所给的主视图和俯视图，补画出左视图，并标注尺寸（尺寸数值自定）。

答案
一、1. C 2. B 3. B 4. 略 5. C 6. C 7. B 8. A 9. D 10. B
二、1. ABCDE 2. CD 3. ABCDE 4. ABCD 5. AC
三、1. √ 2. √ 3. √ 4. √ 5. √ 6. × 7. √ 8. × 9. √ 10. √
四、1. 视图主要表达物体外部形状；剖视图是假想用剖切平面剖开机件，将处在观察者和剖切平面之间的部分移去，将其余部分向投影面投射所得图形，用于表达内部结构；断面图是假想用剖切平面将机件的某处切断，仅画出断面的图形。
2. 尺寸数字应注在尺寸线中断处或上方，水平尺寸字头向上，垂直尺寸字头向左；尺寸线必须用细实线绘制，且应与所标注的线段平行；尺寸界线用细实线绘制，一般应与尺寸线垂直，并超出尺寸线2-3mm。
3. 正等轴测图是采用正投影法，将物体连同其直角坐标轴一起沿不平行于任一坐标平面的方向，用平行投影法将其投射在单一投影面上所得到的图形。绘图步骤：确定轴间角和轴向伸缩系数；画出轴测轴；按坐标关系绘制物体的轴测图。
五、略
