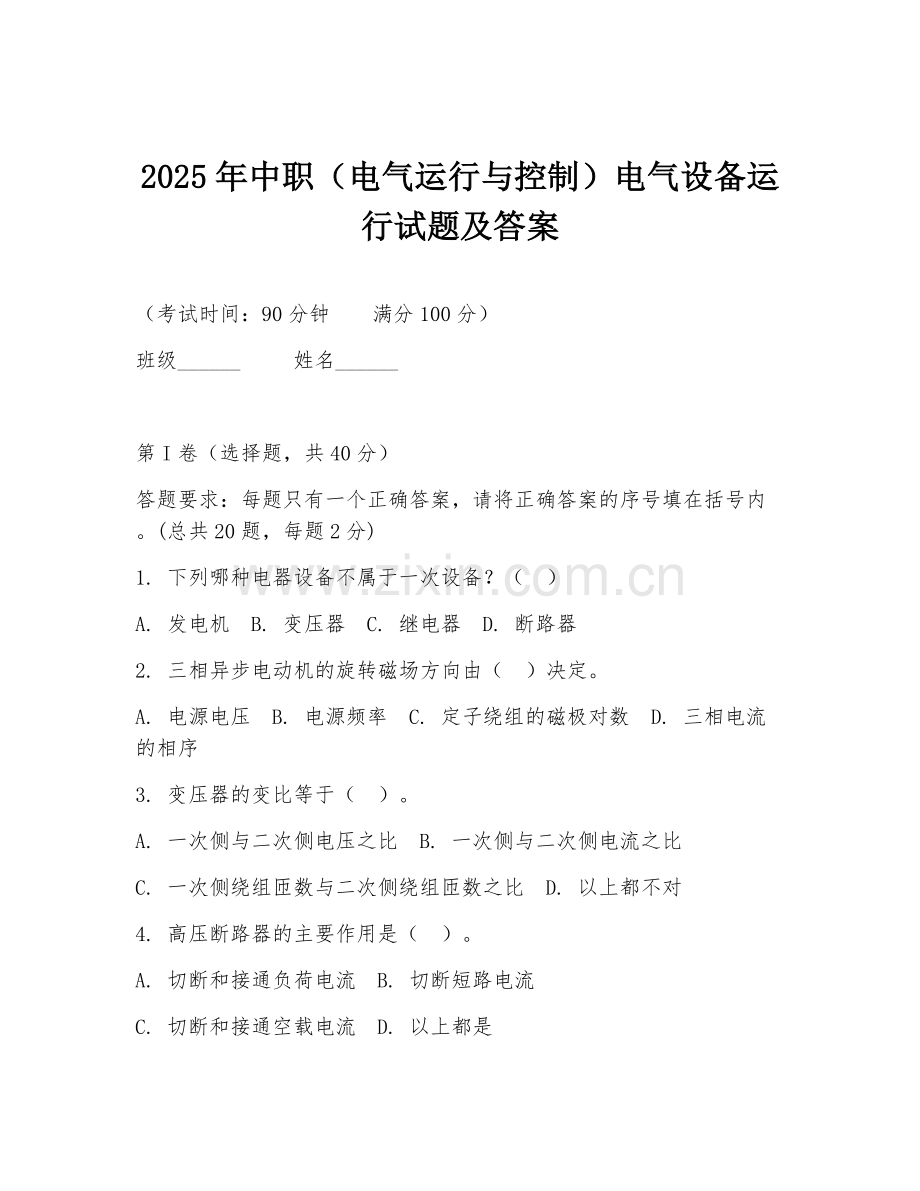

2025年中职（电气运行与控制）电气设备运行试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共20题，每题2分)

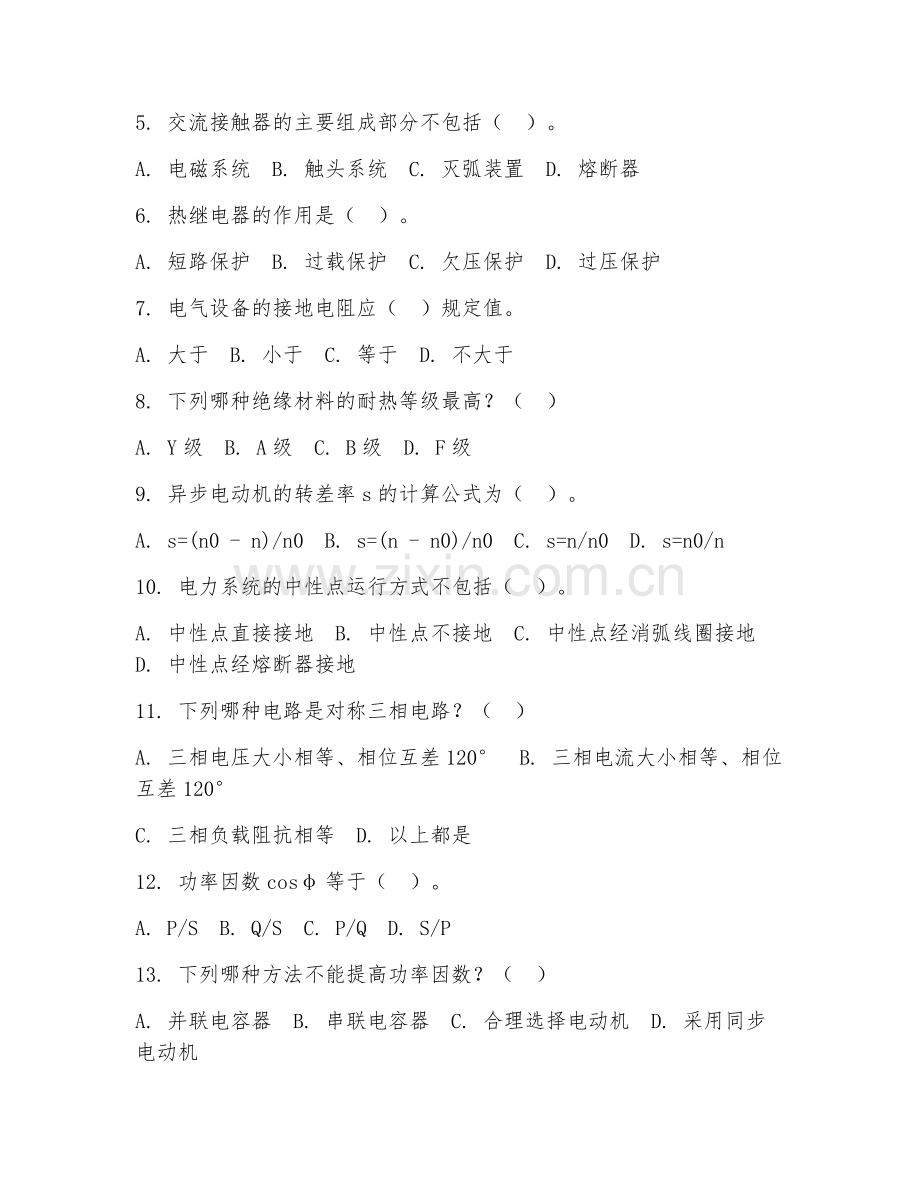

1. 下列哪种电器设备不属于一次设备？（ ）
A. 发电机 B. 变压器 C. 继电器 D. 断路器
2. 三相异步电动机的旋转磁场方向由（ ）决定。
A. 电源电压 B. 电源频率 C. 定子绕组的磁极对数 D. 三相电流的相序
3. 变压器的变比等于（ ）。
A. 一次侧与二次侧电压之比 B. 一次侧与二次侧电流之比
C. 一次侧绕组匝数与二次侧绕组匝数之比 D. 以上都不对
4. 高压断路器的主要作用是（ ）。
A. 切断和接通负荷电流 B. 切断短路电流
C. 切断和接通空载电流 D. 以上都是
5. 交流接触器的主要组成部分不包括（ ）。
A. 电磁系统 B. 触头系统 C. 灭弧装置 D. 熔断器
6. 热继电器的作用是（ ）。
A. 短路保护 B. 过载保护 C. 欠压保护 D. 过压保护
7. 电气设备的接地电阻应（ ）规定值。
A. 大于 B. 小于 C. 等于 D. 不大于
8. 下列哪种绝缘材料的耐热等级最高？（ ）
A. Y级 B. A级 C. B级 D. F级
9. 异步电动机的转差率s的计算公式为（ ）。
A. s=(n0 - n)/n0 B. s=(n - n0)/n0 C. s=n/n0 D. s=n0/n
10. 电力系统的中性点运行方式不包括（ ）。
A. 中性点直接接地 B. 中性点不接地 C. 中性点经消弧线圈接地 D. 中性点经熔断器接地
11. 下列哪种电路是对称三相电路？（ ）
A. 三相电压大小相等、相位互差120° B. 三相电流大小相等、相位互差120°
C. 三相负载阻抗相等 D. 以上都是
12. 功率因数cosφ等于（ ）。
A. P/S B. Q/S C. P/Q D. S/P
13. 下列哪种方法不能提高功率因数？（ ）
A. 并联电容器 B. 串联电容器 C. 合理选择电动机 D. 采用同步电动机
14. 电力变压器的油起（ ）作用。
A. 绝缘和灭弧 B. 绝缘和防锈 C. 绝缘和散热 D. 灭弧和散热
15. 高压隔离开关的主要作用是（ ）。
A. 隔离电源 B. 切断负荷电流 C. 切断短路电流 D. 灭弧
16. 下列哪种继电器属于电磁式继电器？（ ）
A. 时间继电器 B. 热继电器 C. 速度继电器 D. 压力继电器
17. 异步电动机的启动电流一般为额定电流的（ ）倍。
A. 2 - 3 B. 4 - 7 C. 8 - 10 D. 10 - 12
18. 变压器的空载损耗主要是（ ）。
A. 铜损 B. 铁损 C. 磁滞损耗 D. 涡流损耗
19. 下列哪种电器设备属于二次设备？（ ）
A. 电流表 B. 电动机 C. 熔断器 D. 电抗器
20. 电力系统发生短路时，短路电流的大小与（ ）有关。
A. 电源电压 B. 短路点距电源的远近 C. 短路类型 D. 以上都是

第II卷（非选择题，共60分）
21. 简答题（每题10分，共20分）
（1）简述三相异步电动机的工作原理。
（2）说明高压断路器的操作机构有哪些类型，并简述其特点。
22. 填空题（每空2分，共20分）
（1）电路主要由电源、（ ）、负载和（ ）组成。
（2）变压器的损耗包括（ ）和（ ）。
（3）交流接触器的触头分为（ ）触头和（ ）触头。
（4）电力系统的中性点接地方式有（ ）、（ ）和中性点经消弧线圈接地。
（5）异步电动机的调速方法有（ ）调速、（ ）调速和改变转差率调速。
23. 分析题（20分）
某工厂有一台三相异步电动机，额定功率为10kW，额定电压为380V，额定电流为20A，功率因数为0.8。现要对该电动机进行过载保护，试选择合适的热继电器，并说明理由。
24. 材料分析题（20分）
材料如下：某电力系统在运行过程中，出现了电压异常升高的情况。经过检查发现，是由于某台变压器的分接头位置调整不当导致的。已知该变压器的变比为10，原来的分接头位置为Ⅱ档，电压比为10.5，现在将分接头位置调整到Ⅲ档，电压比为11。原来的二次侧电压为400V，试分析调整分接头位置后二次侧电压的变化情况。
25. 设计题（20分）
设计一个简单的电动机正反转控制电路，要求采用接触器联锁和按钮联锁，画出电路图并说明工作原理。

答案：1. C 2. D 3. C 4. D 5. D 6. B 7. D 8. D 9. A 10. D 11. D 12. A 13. B 14. C 15. A 16. A 17. B 18. B 19. A 20. D
21. （1）三相异步电动机的工作原理是基于电磁感应原理。定子绕组通入三相交流电后，会产生旋转磁场。转子绕组中的导体在旋转磁场中切割磁力线，产生感应电动势和感应电流。根据电磁力定律，载流导体在磁场中会受到电磁力的作用，从而使转子转动起来。（2）高压断路器的操作机构类型有电磁式、弹簧式、液压式等。电磁式操作机构结构简单，动作可靠，但合闸功率较大；弹簧式操作机构动作速度快，合闸功率小，但结构相对复杂；液压式操作机构操作平稳，能满足各种复杂的操作要求，但维护要求较高。
22.（1）中间环节、导线；（2）铁损、铜损；（3）主、辅助；（4）中性点直接接地、中性点不接地；（5）变极、变频
23. 热继电器的额定电流应略大于电动机的额定电流，一般可选择额定电流为25A的热继电器。因为电动机的额定电流为20A，考虑到热继电器在实际使用中可能会受到环境温度等因素的影响，适当选择大一些额定电流的热继电器可以保证在电动机过载时能可靠动作，起到保护作用。
24. 原来变压器的变比为10.5，二次侧电压为400V，则一次侧电压为400×10.5 = 4200V。调整分接头位置后变比为11，那么调整后二次侧电压为4200÷11≈381.8V，二次侧电压降低了400 - 381.8 = 18.2V。
25. 电路图：主电路中，电源通过断路器QF分别连接正转接触器KM1和反转接触器KM2的主触头，再连接电动机M。控制电路中，正转按钮SB1和反转按钮SB2分别与KM1和KM2的线圈串联，同时KM1的常闭触头与KM2的线圈串联，KM2的常闭触头与KM1的线圈串联实现联锁。工作原理：按下SB1，KM1线圈得电，主触头闭合电动机正转，同时KM1常闭触头断开联锁KM2；按下SB2，KM2线圈得电，主触头闭合电动机反转且KM2常闭触头断开联锁KM1。
