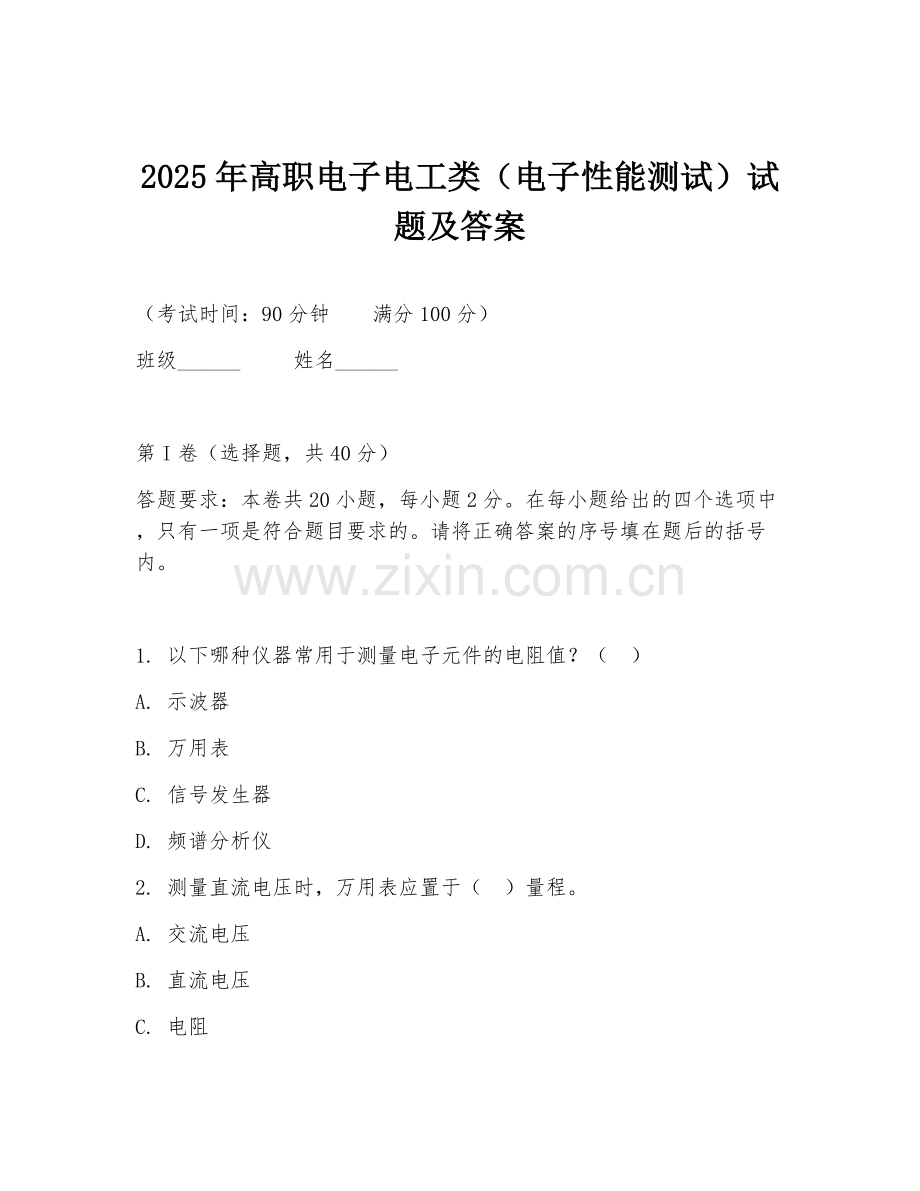

2025年高职电子电工类（电子性能测试）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在题后的括号内。

1. 以下哪种仪器常用于测量电子元件的电阻值？（ ）
A. 示波器
B. 万用表
C. 信号发生器
D. 频谱分析仪
2. 测量直流电压时，万用表应置于（ ）量程。
A. 交流电压
B. 直流电压
C. 电阻
D. 电流
3. 当用万用表测量二极管时，若测得的电阻值较小，说明二极管处于（ ）状态。
A. 导通
B. 截止
C. 击穿
D. 损坏
4. 三极管的三个极分别是（ ）。
A. 发射极、基极、集电极
B. 阳极、阴极、栅极
C. 源极、漏极、栅极
D. 正极、负极、中性极
5. 测量三极管的放大倍数通常使用（ ）。
A. 示波器
B. 万用表
C. 晶体管特性图示仪
D. 信号发生器
6. 以下哪种元件具有单向导电性？（ ）
A. 电阻
B. 电容
C. 电感
D. 二极管
7. 电容的基本单位是（ ）。
A. 欧姆
B. 法拉
C. 伏特
D. 安培
8. 电感对交变电流的阻碍作用称为（ ）。
A. 电阻
B. 电容
C. 感抗
D. 容抗
9. 示波器可以用来观察电信号的（ ）。
A. 幅度和频率
B. 电阻值
C. 功率
D. 温度
10. 信号发生器可以产生（ ）信号。
A. 正弦波、方波、三角波等
B. 直流电压
C. 电阻值
D. 温度
11. 频谱分析仪主要用于分析信号的（ ）。
A. 幅度和频率
B. 电阻值
C. 功率
D. 温度
12. 测量交流电流时，万用表应置于（ ）量程。
A. 交流电压
B. 直流电压
C. 电阻
D. 交流电流
13. 以下哪种电路可以实现信号的放大？（ ）
A. 整流电路
B. 滤波电路
C. 放大电路
D. 振荡电路
14. 放大电路中的三极管工作在（ ）状态。
A. 截止
B. 饱和
C. 放大
D. 击穿
15. 滤波电路的作用是（ ）。
A. 滤除交流信号中的直流成分
B. 滤除直流信号中的交流成分
C. 滤除信号中的噪声和干扰
D. 放大信号
16. 整流电路的作用是（ ）。
A. 将交流信号转换为直流信号
B. 将直流信号转换为交流信号
C. 放大信号
D. 滤波信号
17. 振荡电路可以产生（ ）信号。
A. 正弦波、方波、三角波等
B. 直流电压
C. 电阻值
D. 温度
18. 数字万用表可以测量（ ）。
A. 直流电压、直流电流、电阻、二极管等
B. 交流电压、交流电流、电容、电感等
C. 频率、占空比、温度等
D. 以上都是
19. 示波器的水平扫描频率决定了（ ）。
A. 信号的幅度
B. 信号的频率
C. 信号的周期
D. 信号的相位
20. 信号发生器的输出幅度可以通过（ ）调节。
A. 频率旋钮
B. 幅度旋钮
C. 相位旋钮
D. 偏置旋钮

第II卷（非选择题，共60分）

（一）填空题（共10分）
答题要求：本大题共5小题，每小题2分。请将正确答案填在题中的横线上。

1. 电子元件的性能指标包括______、______、______等。
2. 万用表测量电阻时，应将量程选择开关置于______档。
3. 三极管的放大倍数β =______。
4. 电容的容抗公式为______。
5. 振荡电路的起振条件是______。

（二）简答题（共20分）
答题要求：本大题共4小题，每小题5分。简要回答问题。

1. 简述万用表的使用方法。
2. 如何用万用表判断二极管的好坏？
3. 放大电路的组成部分有哪些？
4. 滤波电路的分类有哪些？

（三）计算题（共15分）
答题要求：本大题共3小题，每小题5分。写出计算过程和答案。

1. 已知电阻R = 10kΩ，电压U = 10V，求通过电阻的电流I。
2. 已知电容C = 10μF，交流信号频率f = 50Hz，求电容的容抗Xc。
3. 已知三极管的放大倍数β = 50，基极电流Ib = 0.02mA，求集电极电流Ic。

（四）材料分析题（共10分）
答题要求：阅读以下材料，回答问题。
材料：在一个电子电路中测量到某三极管的三个极电压分别为：Vb = 0.7V，Ve = 0V（设参考点为地），Vc = 3V。
问题：
1. 该三极管是NPN型还是PNP型？
2. 该三极管处于什么工作状态？

（五）电路分析题（共5分）
答题要求：分析以下简单电路的工作原理。
电路：一个由电阻R和电容C组成的串联电路，接在交流电源上。
问题：简述该电路对交流信号的作用。

答案：
1. B
2. B
3. A
4. A
5. C
6. D
7. B
8. C
9. A
10. A
11. A
12. D
13. C
14. C
15. C
16. A
17. A
18. D
19. C
20. B

填空题答案：
1. 电阻、电容、电感等
2. 电阻
3. Ic/Ib
4. Xc = 1/(2πfC)
5. 幅度平衡条件和相位平衡条件

简答题答案：
1. 略
2. 用万用表电阻档测量二极管正反向电阻，正向电阻较小，反向电阻很大，则二极管正常。
3. 放大电路由输入回路、放大元件、输出回路等组成。
4. 滤波电路分为低通滤波、高通滤波、带通滤波、带阻滤波等。

计算题答案：
1. I = U/R = 10V/10kΩ = 1mA
2. Xc = 1/(2πfC) = 1/(2×3.14×50Hz×10μF) ≈ 318Ω
3. Ic = βIb = 50×0.02mA = 1mA

材料分析题答案：
1. 该三极管是NPN型。
2. 该三极管处于放大工作状态。

电路分析题答案：该电路对交流信号有滤波作用，电容C对交流信号有容抗，会阻碍交流信号通过，电阻R起到限流作用，改变电路对交流信号的衰减程度，从而使输出信号的幅度和相位发生变化。
