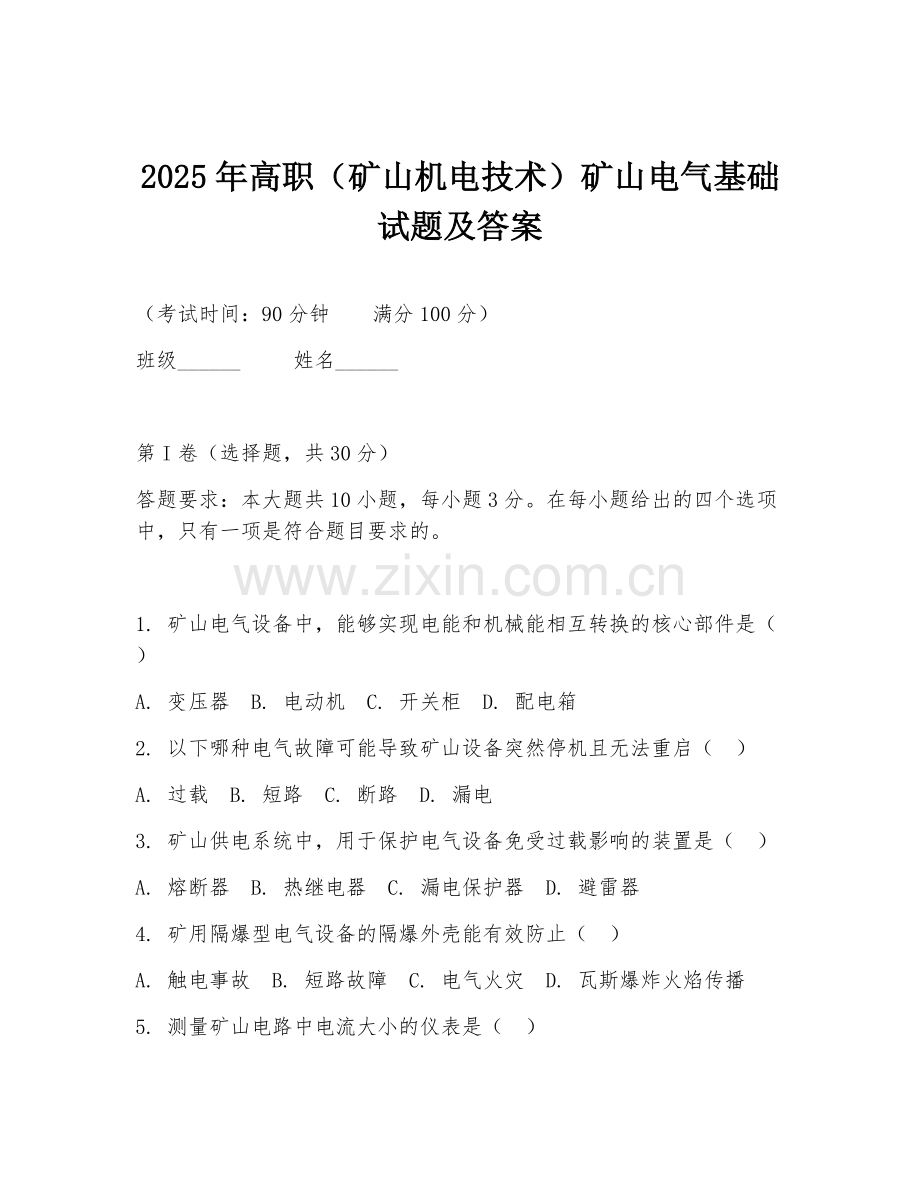

2025年高职（矿山机电技术）矿山电气基础试题及答案.doc

2025年高职（矿山机电技术）矿山电气基础试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 矿山电气设备中，能够实现电能和机械能相互转换的核心部件是（ ）
A. 变压器 B. 电动机 C. 开关柜 D. 配电箱
2. 以下哪种电气故障可能导致矿山设备突然停机且无法重启（ ）
A. 过载 B. 短路 C. 断路 D. 漏电
3. 矿山供电系统中，用于保护电气设备免受过载影响的装置是（ ）
A. 熔断器 B. 热继电器 C. 漏电保护器 D. 避雷器
4. 矿用隔爆型电气设备的隔爆外壳能有效防止（ ）
A. 触电事故 B. 短路故障 C. 电气火灾 D. 瓦斯爆炸火焰传播
5. 测量矿山电路中电流大小的仪表是（ ）
A. 电压表 B. 电流表 C. 万用表 D. 兆欧表
6. 矿山电气设备的接地电阻应不大于（ ）
A. 1Ω B. 2Ω C. 4Ω D. 10Ω
7. 以下哪种不属于矿山常用的电力拖动方式（ ）
A. 直流拖动 B. 交流拖动 C. 液压拖动 D. 气动拖动
8. 矿山井下照明灯具应采用（ ）
A. 普通灯具 B. 防爆灯具 C. 节能灯具 D. 智能灯具
9. 用于控制矿山电动机启动、停止和正反转的电器是（ ）
A. 接触器 B. 继电器 C. 按钮 D. 行程开关
10. 矿山供电系统的中性点运行方式中，应用最广泛的是（ ）
A. 中性点直接接地 B. 中性点不接地 C. 中性点经消弧线圈接地 D. 中性点经电阻接地

第II卷（非选择题。共70分）

二、填空题（每空2分，共20分）
1. 矿山电气系统主要由______系统、______系统和______系统组成。
2. 矿用电缆根据其绝缘材料不同可分为______电缆、______电缆和______电缆。
3. 矿山电气设备的工作制分为______工作制、______工作制和______工作制。

三、简答题（每题10分，共20分）
1. 简述矿山电气设备选型的基本原则。
2. 说明矿山供电系统中短路的危害及常用的短路保护方法。

四、案例分析题（每题15分，共15分）
某矿山井下一台电动机在运行过程中突然冒烟并伴有焦糊味，随后停止转动。经检查发现电动机绕组有短路现象。请分析可能导致该电动机短路的原因，并提出相应的预防措施。（150字到200字之间）

五、综合应用题（每题15分，共15分）
某矿山有一提升绞车，其电动机功率为100kW，采用交流拖动。已知供电电压为380V，电动机额定电流为200A。现要为该电动机设计一套保护装置，包括过载保护、短路保护和漏电保护。请说明所选保护装置的类型及动作原理，并计算保护装置的相关参数。（150字到200字之间）

答案：
1. B
2. B
3. B
4. D
5. B
6. C
7. D
8. B
9. A
10. B

二、1. 供电、配电、用电
2. 纸绝缘、橡胶绝缘、塑料绝缘
3. 连续、短时、断续

三、1. 选型基本原则：满足矿山生产要求，安全可靠，技术先进，经济合理，便于维护检修等。
2. 短路危害：损坏电气设备，引发火灾爆炸，破坏供电系统。保护方法：熔断器、断路器、继电保护装置等。

四、原因可能是：长期过载运行使绕组过热绝缘损坏；电机受潮；绝缘老化；机械故障导致绕组受损等。预防措施：合理选型避免过载，做好防潮措施，定期检查维护，及时更换老化部件，加强设备运行监测等。

五、过载保护用热继电器，利用电流热效应，当电流长时间超过额定值，双金属片受热弯曲动作切断电路。短路保护用断路器，短路时电磁脱扣器动作切断电路。漏电保护用漏电保护器，检测剩余电流，动作时切断电路。热继电器动作电流按电动机额定电流整定，断路器瞬时脱扣电流按短路电流大小整定，漏电保护器漏电动作电流根据要求设定。
