推荐地坪施工方案.doc

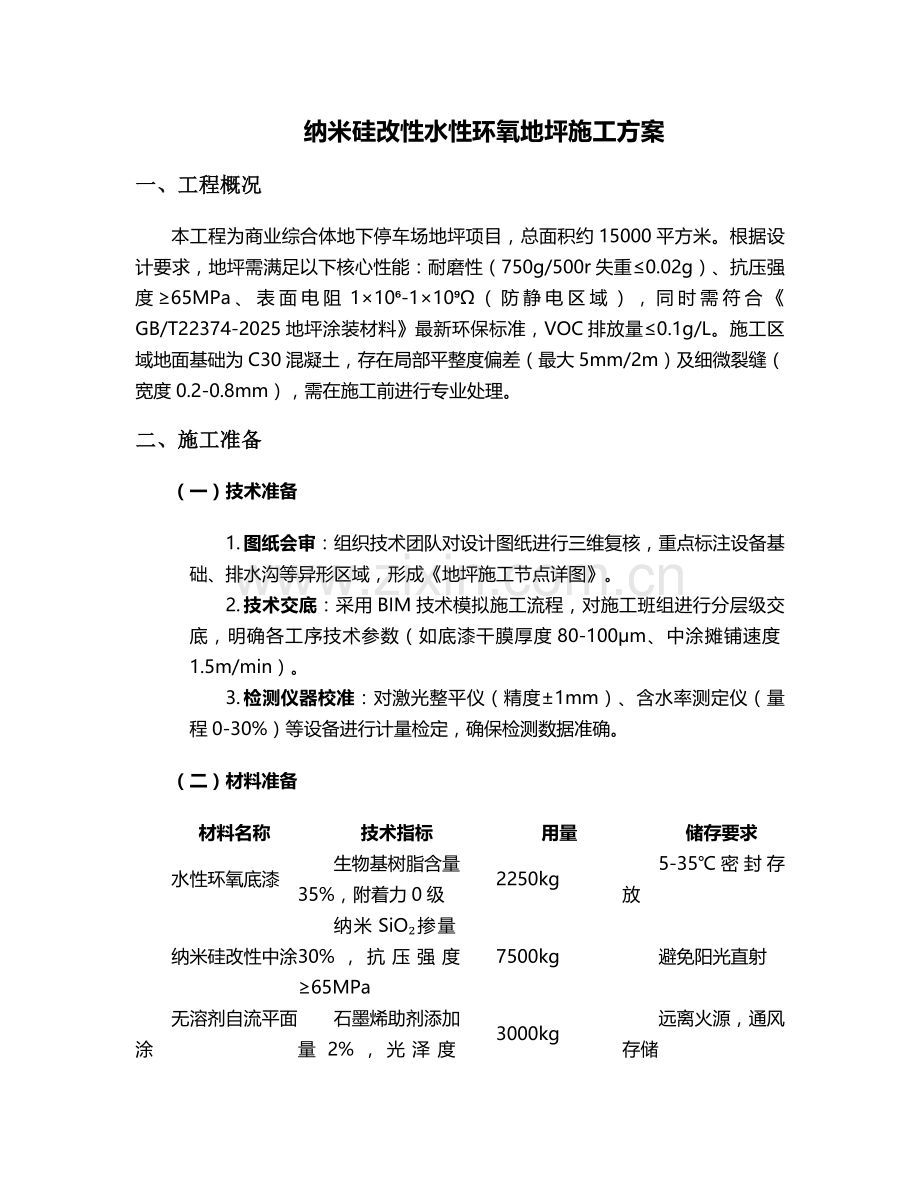

纳米硅改性水性环氧地坪施工方案
一、工程概况
本工程为商业综合体地下停车场地坪项目，总面积约15000平方米。根据设计要求，地坪需满足以下核心性能：耐磨性（750g/500r失重≤0.02g）、抗压强度≥65MPa、表面电阻1×10⁶-1×10⁹Ω（防静电区域），同时需符合《GB/T22374-2025地坪涂装材料》最新环保标准，VOC排放量≤0.1g/L。施工区域地面基础为C30混凝土，存在局部平整度偏差（最大5mm/2m）及细微裂缝（宽度0.2-0.8mm），需在施工前进行专业处理。
二、施工准备
（一）技术准备
1. 图纸会审：组织技术团队对设计图纸进行三维复核，重点标注设备基础、排水沟等异形区域，形成《地坪施工节点详图》。
2. 技术交底：采用BIM技术模拟施工流程，对施工班组进行分层级交底，明确各工序技术参数（如底漆干膜厚度80-100μm、中涂摊铺速度1.5m/min）。
3. 检测仪器校准：对激光整平仪（精度±1mm）、含水率测定仪（量程0-30%）等设备进行计量检定，确保检测数据准确。
（二）材料准备
材料名称
技术指标
用量
储存要求
水性环氧底漆
生物基树脂含量35%，附着力0级
2250kg
5-35℃密封存放
纳米硅改性中涂
纳米SiO₂掺量30%，抗压强度≥65MPa
7500kg
避免阳光直射
无溶剂自流平面涂
石墨烯助剂添加量2%，光泽度60±5°
3000kg
远离火源，通风存储
导电炭黑
粒径20nm，添加量2.5%（防静电区域）
75kg
干燥环境密封保存
（三）设备配置
· 表面处理设备：自吸尘式研磨机（3台，配30/80/120目磨片）、高压热水清洗机（工作压力15MPa）
· 涂装设备：无气喷涂机（喷嘴0.4mm）、激光整平机（带加热功能）、消泡滚筒（温度40℃可控）
· 检测设备：2m靠尺、铅笔硬度计（H-6H）、表面电阻测试仪（量程10³-10¹²Ω）
（四）基层处理标准
1. 强度检测：采用回弹仪测定混凝土表面硬度≥2MPa，对局部强度不足区域（≤C25）采用环氧树脂灌浆料补强。
2. 含水率控制：使用碳化钙湿度计检测基层含水率≤6%，超标区域采用除湿机（除湿量50L/24h）连续处理48小时。
3. 清洁度要求：油污处理采用生物酶清洗剂（脂肪酶含量≥15%），高压热水（80℃）冲洗后真空吸干，残留量需＜5mg/100cm²。
三、主要施工工艺流程
（一）基层处理
1. 机械打磨：采用十字交叉法进行两次打磨，初次用60目磨片去除浮浆（打磨深度0.5-1mm），二次用120目磨片精细处理，边角区域使用手提打磨机（转速8000r/min）。
2. 裂缝修补：
o 宽度＜0.5mm：环氧腻子（主剂:硬化剂=3:1）填充后刮平
o 宽度≥0.5mm：切割V型槽（深度5mm×宽度8mm），采用环氧砂浆分层灌注（每层厚度≤3mm），表层粘贴玻纤网格布（经纬密度20×20目）
3. 界面增强：辊涂专用水性界面剂（渗透深度≥3mm），用量0.2kg/㎡，采用锯齿形辊筒确保均匀分布，表干4小时后进入下道工序。
（二）底漆施工
1. 材料配置：按主剂:硬化剂=5:1比例倒入双行星搅拌机（转速600r/min），搅拌3分钟后静置熟化5分钟，检测粘度达到120-150cP（25℃）。
2. 喷涂作业：无气喷涂机工作压力调至15-18MPa，先横向喷涂（喷嘴移动速度0.8m/s），间隔4小时后纵向补涂，确保湿膜搭接宽度≥50mm。
3. 质量检测：24小时后采用划格法（1mm×1mm网格）测试附着力，确保0级（无脱落），对金属预埋件区域额外增加50μm干膜厚度。
（三）中涂砂浆层施工
1. 材料拌合：按A组分:B组分=4:1比例投入搅拌机，加入60-80目石英砂（掺量5%），搅拌3分钟至无颗粒状物料，出站温度控制在25±3℃。
2. 摊铺整平：激光整平机（基准面误差±1mm）一次性摊铺厚度4mm，使用加热消泡滚筒（温度40℃）沿同一方向滚动，消除气泡（每分钟30米行进速度）。
3. 养护制度：覆盖PE薄膜后洒水养护，25℃环境下养护48小时，期间禁止人员走动，养护结束后采用240目砂纸轻度打磨（表面粗糙度Ra2.5μm）。
（四）防静电面涂施工
1. 导电层处理：在防静电区域铺设铜箔网格（间距1m×1m），采用导电胶水粘贴，接地电阻测试≤100Ω。
2. 面涂配置：面涂主剂+硬化剂（5:1）+导电炭黑（2.5%）混合搅拌5分钟，使用200目滤网过滤后立即施工。
3. 自流平施工：采用1.2m宽镘刀（角度60°）摊铺，厚度1.2-1.5mm，同时使用消泡滚筒（转速300r/min）处理表面，确保流平时间≥15分钟。
四、质量控制措施
（一）关键工序控制点
工序
控制项目
检测方法
标准值
频次
基层处理
平整度
2m靠尺
≤2mm/2m
每500㎡测5点
中涂施工
抗压强度
立方体试块（7d）
≥65MPa
每批次1组
面涂施工
光泽度
光泽度仪（60°角）
60±5°
每1000㎡测3处
（二）常见问题处理
1. 针孔缺陷：采用热风枪（温度80℃）局部加热后，用专用腻子点补，重涂面积扩大至缺陷区域2倍。
2. 橘皮现象：当环境温度＜15℃时，启用恒温加热系统（维持20±3℃），同时调整面涂粘度至100-120cP。
3. 附着力不良：铲除脱层区域后，使用120目磨片重新打磨，补涂底漆（干膜厚度增加20μm）后再施工后续涂层。
五、安全与环保措施
（一）安全防护
1. 个人防护：施工人员配备正压式呼吸器（过滤效率99.97%）、丁腈耐溶剂手套（厚度0.5mm）及防静电工作服。
2. 动火管理：动火作业办理许可证，配备ABC型灭火器（每50㎡1组），动火点与材料仓库保持10m安全距离。
3. 应急准备：设置洗眼器（距施工区域≤30m）、急救箱（含有机溶液中和剂），每月开展防中毒应急演练。
（二）环保控制
1. VOC治理：安装在线监测仪（量程0-10ppm），当浓度＞2ppm时自动启动排风系统（风量5000m³/h）。
2. 固废处理：废打磨料（危废代码HW12）交由有资质单位处置，废抹布采用微波灭活（温度180℃，30分钟）后填埋。
3. 噪声控制：选用低噪声研磨机（声压级≤85dB），夜间施工（22:00-6:00）噪声控制≤55dB（设置声屏障）。
六、验收标准与流程
（一）外观质量
· 表面状况：无流挂（偏差≤2mm）、针孔（直径≤0.3mm）、气泡（数量≤2个/㎡），色泽均匀（色差△E≤2）
· 边缘处理：与墙面交接处圆弧过渡（半径≥5mm），无咬边、堆积现象
（二）性能检测
1. 物理性能：
o 耐磨性：Taber耐磨仪测试（500g载荷，1000转）失重≤0.02g
o 耐冲击性：50cm落球试验（1kg钢球）无裂纹、剥落
2. 化学性能：
o 耐水性：浸泡48小时无起皱、变色
o 耐油性：120#汽油浸泡7天无软化、溶胀
（三）验收流程
1. 自检：施工单位按100%面积检测，提交《分项工程检验批质量验收记录》
2. 抽样检测：监理单位随机抽取10%面积，重点检测防静电区域接地电阻（≤100Ω）、平整度（≤1mm/2m）
3. 竣工验收：建设单位组织设计、监理、施工三方共同验收，形成《地坪工程竣工验收报告》，同步提交材料合格证、检测报告等竣工资料。
七、养护与维护
（一）初期养护
· 开放时间：12小时（步行）、48小时（叉车≤3吨）、7天（完全承重）
· 环境控制：采用恒温养护系统（温度25±2℃，湿度60±5%），避免通风过快导致表面开裂。
（二）后期维护
1. 日常清洁：使用中性清洁剂（pH7-9）配合高压洗地机（压力150bar），每月进行晶面处理（纳米硅养护剂用量0.1kg/㎡）。
2. 定期检测：每季度检测防静电性能（表面电阻），每年进行耐磨性抽检（每5000㎡1点），建立数字化养护档案。
3. 修复工艺：局部破损区域采用“微创修复法”：切割10cm×10cm方形区域，重新施工底漆-中涂-面涂（各层厚度与原涂层一致），24小时后打磨平整。
本方案通过模块化施工、数字化管控及绿色材料应用，可确保地坪工程达到设计使用年限（15年），全生命周期维护成本降低30%以上。施工过程中需严格执行《2025年整体地坪系统工程技术规程》，强化过程质量追溯，实现“零事故、零投诉、零超标”的管理目标。
