瓷砖封边条施工技术方案
一、材料准备与选型标准
（一）封边材料分类及适用范围
1. PVC材质封边条
技术参数：厚度8-10mm，宽度12-20mm，长度2.5m/根，表面光泽度≥60°，邵氏硬度65-75A。
适用场景：室内墙面、厨房台面等干燥区域，性价比突出，建议选用含抗氧剂配方产品，避免长期使用后泛黄。
施工限制：环境温度低于5℃时需采取预热措施，防止脆化开裂。
2. 铝合金封边条
技术参数：壁厚0.8-1.2mm，表面氧化膜厚度≥10μm，直角公差±0.5°，长度3m/根。
适用场景：卫生间、阳台等潮湿区域及儿童活动区，具备防撞、防水双重特性。
特殊要求：需配套专用不锈钢膨胀卡扣（直径5mm，间距≤300mm）。
3. ABS树脂封边条
技术参数：密度1.05-1.1g/cm³，断裂伸长率≥25%，维卡软化点≥90℃。
适用场景：高端装修项目、家具台面收边，修边后无白边现象，颜色一致性好。

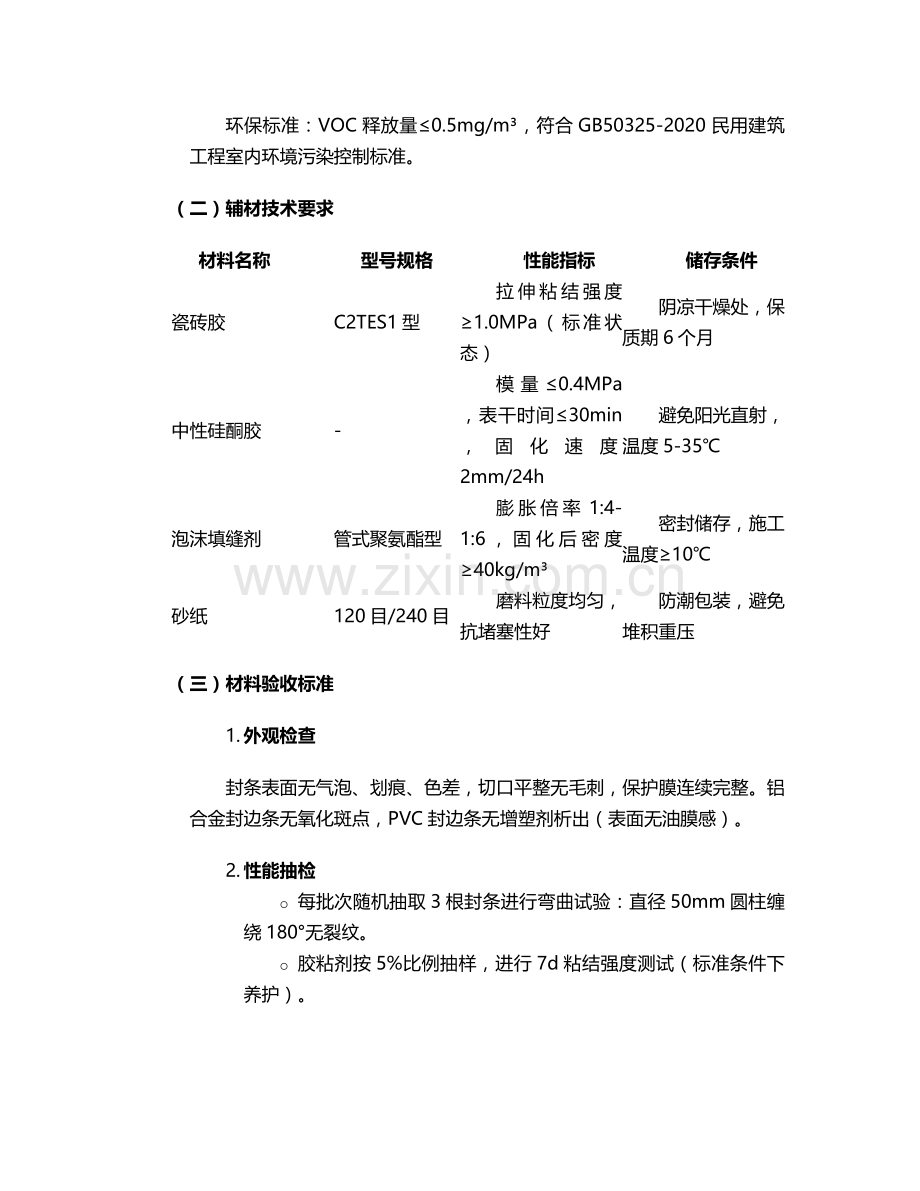

环保标准：VOC释放量≤0.5mg/m³，符合GB50325-2020民用建筑工程室内环境污染控制标准。
（二）辅材技术要求
材料名称
型号规格
性能指标
储存条件
瓷砖胶
C2TES1型
拉伸粘结强度≥1.0MPa（标准状态）
阴凉干燥处，保质期6个月
中性硅酮胶
-
模量≤0.4MPa，表干时间≤30min，固化速度2mm/24h
避免阳光直射，温度5-35℃
泡沫填缝剂
管式聚氨酯型
膨胀倍率1:4-1:6，固化后密度≥40kg/m³
密封储存，施工温度≥10℃
砂纸
120目/240目
磨料粒度均匀，抗堵塞性好
防潮包装，避免堆积重压
（三）材料验收标准
1. 外观检查
封条表面无气泡、划痕、色差，切口平整无毛刺，保护膜连续完整。铝合金封边条无氧化斑点，PVC封边条无增塑剂析出（表面无油膜感）。
2. 性能抽检
o 每批次随机抽取3根封条进行弯曲试验：直径50mm圆柱缠绕180°无裂纹。
o 胶粘剂按5%比例抽样，进行7d粘结强度测试（标准条件下养护）。
二、施工准备与作业条件
（一）基层处理工艺
1. 混凝土基层
表面平整度误差≤3mm/2m（2m靠尺检查），用2m铝合金靠尺配合塞尺检测。
空鼓率控制：采用小锤轻击法检查，空鼓面积≤5%，单点空鼓直径≤20mm。
处理措施：空鼓区域需凿除后用1:3水泥砂浆（掺5%防水剂）修补，养护7d。
2. 瓷砖边角预处理
45°倒角要求：采用台式瓷砖切割机加工，倒角深度为瓷砖厚度的1/2，角度偏差≤1°，边缘无崩边。
清洁要求：倒角后用240目砂纸打磨，去除毛刺，并用高压气枪清理粉尘。
（二）机具准备
序号
设备名称
数量
技术参数要求
1
激光投线仪
2台
精度±1mm/10m，360°旋转投射
2
手提砂轮机
3台
转速12000r/min，配80目砂轮片
3
真空吸尘器
2台
吸力≥20kPa，过滤精度0.3μm
4
热熔焊接机
1台
温控范围0~200℃，热风流量可调
5
橡胶锤
5把
锤头硬度50ShoreA
6
不锈钢靠尺
3把
2m长，直线度误差≤0.5mm
（三）作业条件
1. 环境控制
施工环境温度5~35℃，相对湿度≤85%。通风不良区域设置轴流风机（风量≥500m³/h），周边设置警示带，非施工人员禁止进入。
2. 基层验收
基层已完成养护（混凝土≥28d，砂浆≥14d），表面含水率≤8%（使用CM-802型含水率测定仪检测）。
局部修补：用环氧砂浆填补凹陷（深度＞5mm时分层施工，每层厚度≤10mm），养护时间≥7d。
三、主要施工工艺流程
（一）基层处理阶段
1. 测量放线
采用全站仪定位轴线，弹出封边控制线（墨线宽度≤1mm）。在阴阳角处设置50mm×50mm的控制方盒，确保转角方正度≤1mm/m。
2. 表面处理
o 粗磨：使用16目金刚石磨片研磨基层，露出新鲜混凝土面。
o 精磨：依次用36目、80目磨片递进研磨，表面粗糙度达到Ra2.5μm。
o 清洁：真空吸尘后，用异丙醇擦拭表面，去除油污及粉尘。
（二）封边施工阶段
工艺一：PVC封边条粘贴施工
1. 预铺定位
按排版图铺设封边条，预留10mm搭接宽度，使用重物（5kg/m²）临时固定。用壁纸刀切割封边条，切口与控制线偏差≤1mm，阴阳角处做45°斜切处理。
2. 胶粘剂施工
采用齿形刮板（梳齿深度3mm）涂抹瓷砖胶，涂布量0.8~1.2kg/m²。胶粘剂涂刷后晾置15~20min（以指触不粘手为准），禁止在漏涂、气泡处铺设封边条。
3. 铺贴压实
从中间向两侧推压封边条，使用50kg橡胶辊筒（速度1.5m/min）碾压，排出空气。边角处用专用压边器（宽度30mm）压实，确保粘结面积≥98%。
工艺二：铝合金封边条安装施工
1. 槽口切割
使用云石机（配金刚石锯片）切割基层槽口，深度=封边条高度+5mm，宽度=封边条厚度+2mm。槽内清理：用钢丝刷+高压气（0.6MPa）清除碎屑，确保无松动颗粒。
2. 锚固固定
钻孔植筋：间距300mm钻φ6mm孔，植入φ5mm不锈钢膨胀螺栓，锚固深度≥30mm。安装封边条：调整垂直度（偏差≤1mm/m）后，用M4自攻螺丝固定，螺丝间距≤200mm。
3. 缝隙填充
槽口与封边条间隙采用无收缩灌浆料填充，灌浆压力0.3MPa。表面抹平后覆盖养护膜，养护时间≥72h。
（三）接缝处理阶段
1. 热熔焊接
采用热风焊接法处理PVC封边条接缝，焊嘴温度180~200℃，行走速度1.2~1.5m/min。焊接完成后立即用圆滚压平焊道，焊瘤高度≤0.5mm。
2. 密封胶嵌缝
铝合金封边条接缝处打注中性硅酮胶，胶缝宽度8mm，深度6mm（形成2:3宽深比）。胶缝修整：使用专用刮板（角度45°）刮平，表面圆弧半径R=3mm。
四、质量控制措施
（一）关键控制点
1. 基层平整度控制
采用2m靠尺+塞尺检查，每50m²检测10点，合格率≥95%。局部偏差超限时，采用环氧腻子修补（配比：环氧树脂:石英砂=1:2）。
2. 粘结强度控制
每施工500m²做一组（3个）现场拉拔试验，测试值≥1.8MPa。胶粘剂搅拌采用电动搅拌机（转速600r/min），搅拌时间≥3min，确保无沉淀。
3. 接缝质量控制
o 焊接接缝：超声检测内部缺陷（检测频率100%），合格率100%。
o 密封胶施工：雨后24h检查无渗漏，-15℃低温试验无开裂。
（二）质量通病防治
质量问题
产生原因
防治措施
封边条起鼓
基层含水率超标
增设除湿机（湿度≤60%），延长晾置时间
收边条变形
固定点间距过大
加密螺丝至150mm，增加防倾覆支撑
胶缝开裂
密封胶配比错误
采用电子秤计量（精度±1g），严格按1:1配比
表面色差
材料批次不同
同一区域使用同一批次材料，施工前预排版
（三）验收标准
检验项目
允许偏差
检验方法
封边条直线度
2mm/2m
拉5m线，用钢直尺测量
接缝高低差
≤0.3mm
塞尺检查
粘结牢固度
无空鼓
小锤轻击检查（全数检查）
表面平整度
3mm/2m
2m靠尺+塞尺
四、安全文明施工措施
（一）安全防护
1. 个人防护
强制佩戴"三宝"：防静电安全帽（抗冲击性能≥5000N）、丁腈橡胶手套（耐化学品渗透时间≥30min）、护目镜（防紫外线+防冲击）。焊接作业配备焊接面罩（遮光号10-12），设置接火斗（防火棉厚度≥50mm）。
2. 临时用电
采用TN-S接零保护系统，配备30mA/0.1s漏电保护器。电动工具使用前进行绝缘测试（绝缘电阻≥2MΩ）。
（二）环境保护
1. 粉尘控制
研磨作业配备工业吸尘器（风量≥300m³/h），粉尘排放浓度≤2mg/m³。废料处理：切割废料分类存放，危险废物（废胶桶）交由有资质单位处置。
2. 噪音控制
高噪音设备（砂轮机）设置隔音罩，昼间噪音≤70dB，夜间禁止施工。合理安排工序，将切割作业集中在9:00-15:00进行。
（三）应急管理
1. 化学品泄漏处理
配备应急包：吸附棉（20kg）、中和剂（pH调节剂）、防爆铲。泄漏处置流程：围堵→吸附→中和→清理（参照GB/T29639-2020《生产经营单位生产安全事故应急预案编制导则》）。
2. 火灾应急预案
施工现场每50m设置2具4kg干粉灭火器，消防通道宽度≥3m。定期组织消防演练（每月1次），演练记录存档备查。
五、施工进度计划
（一）进度安排（以1000m²为例）
施工阶段
持续时间
关键节点
资源配置
基层处理
3d
平整度验收合格率≥95%
技工6人，研磨设备3台
材料铺设
5d
日铺设量≥200m²
技工10人，胶粘剂200kg
接缝处理
2d
焊接合格率100%
焊工3人，焊接机2台
成品保护
7d
养护期无损坏
普工2人，保护膜500m²
（二）进度保障措施
1. 资源保障
备用设备：砂轮机、焊接机各1台，确保故障时30min内替换。材料储备量≥3d用量，避免断供。
2. 技术保障
每日召开技术交底会，对关键工序进行旁站监督。采用BIM技术模拟施工流程，提前发现碰撞问题。
六、成品保护与验收
（一）成品保护措施
1. 覆盖保护
铺设3mm厚EVA保护膜，接缝处用胶带密封。阳角处增设50mm宽木质护角，高度1.2m。
2. 养护管理
密封胶固化期间禁止踩踏，设置"固化养护中，禁止触碰"标识。养护期≥7d，温度低于10℃时延长至10d。
（二）验收流程
1. 分项验收
基层处理→材料铺设→接缝处理→成品保护，每道工序验收合格后方可进入下一道。
2. 竣工验收
提交材料合格证、检测报告、隐蔽工程记录等资料，组织建设单位、监理单位共同验收，验收合格后签署《封边工程验收单》。
本方案涵盖瓷砖封边条施工全流程技术要求，施工时需结合现场实际情况动态调整参数，确保工程质量符合设计标准。所有施工人员必须经过专项培训，考核合格后方可上岗作业。
