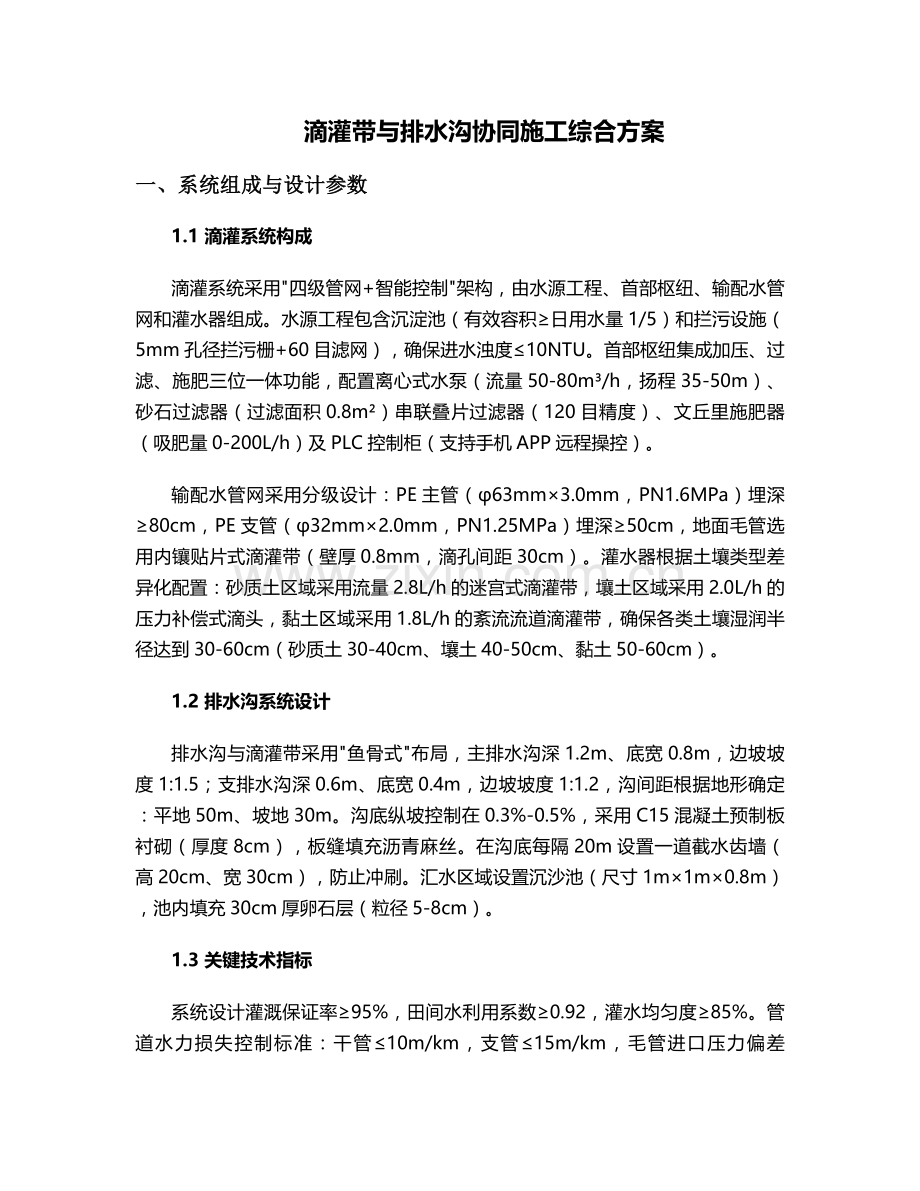

滴灌带与排水沟协同施工综合方案
一、系统组成与设计参数
1.1 滴灌系统构成
滴灌系统采用"四级管网+智能控制"架构，由水源工程、首部枢纽、输配水管网和灌水器组成。水源工程包含沉淀池（有效容积≥日用水量1/5）和拦污设施（5mm孔径拦污栅+60目滤网），确保进水浊度≤10NTU。首部枢纽集成加压、过滤、施肥三位一体功能，配置离心式水泵（流量50-80m³/h，扬程35-50m）、砂石过滤器（过滤面积0.8m²）串联叠片过滤器（120目精度）、文丘里施肥器（吸肥量0-200L/h）及PLC控制柜（支持手机APP远程操控）。
输配水管网采用分级设计：PE主管（φ63mm×3.0mm，PN1.6MPa）埋深≥80cm，PE支管（φ32mm×2.0mm，PN1.25MPa）埋深≥50cm，地面毛管选用内镶贴片式滴灌带（壁厚0.8mm，滴孔间距30cm）。灌水器根据土壤类型差异化配置：砂质土区域采用流量2.8L/h的迷宫式滴灌带，壤土区域采用2.0L/h的压力补偿式滴头，黏土区域采用1.8L/h的紊流流道滴灌带，确保各类土壤湿润半径达到30-60cm（砂质土30-40cm、壤土40-50cm、黏土50-60cm）。
1.2 排水沟系统设计
排水沟与滴灌带采用"鱼骨式"布局，主排水沟深1.2m、底宽0.8m，边坡坡度1:1.5；支排水沟深0.6m、底宽0.4m，边坡坡度1:1.2，沟间距根据地形确定：平地50m、坡地30m。沟底纵坡控制在0.3%-0.5%，采用C15混凝土预制板衬砌（厚度8cm），板缝填充沥青麻丝。在沟底每隔20m设置一道截水齿墙（高20cm、宽30cm），防止冲刷。汇水区域设置沉沙池（尺寸1m×1m×0.8m），池内填充30cm厚卵石层（粒径5-8cm）。
1.3 关键技术指标

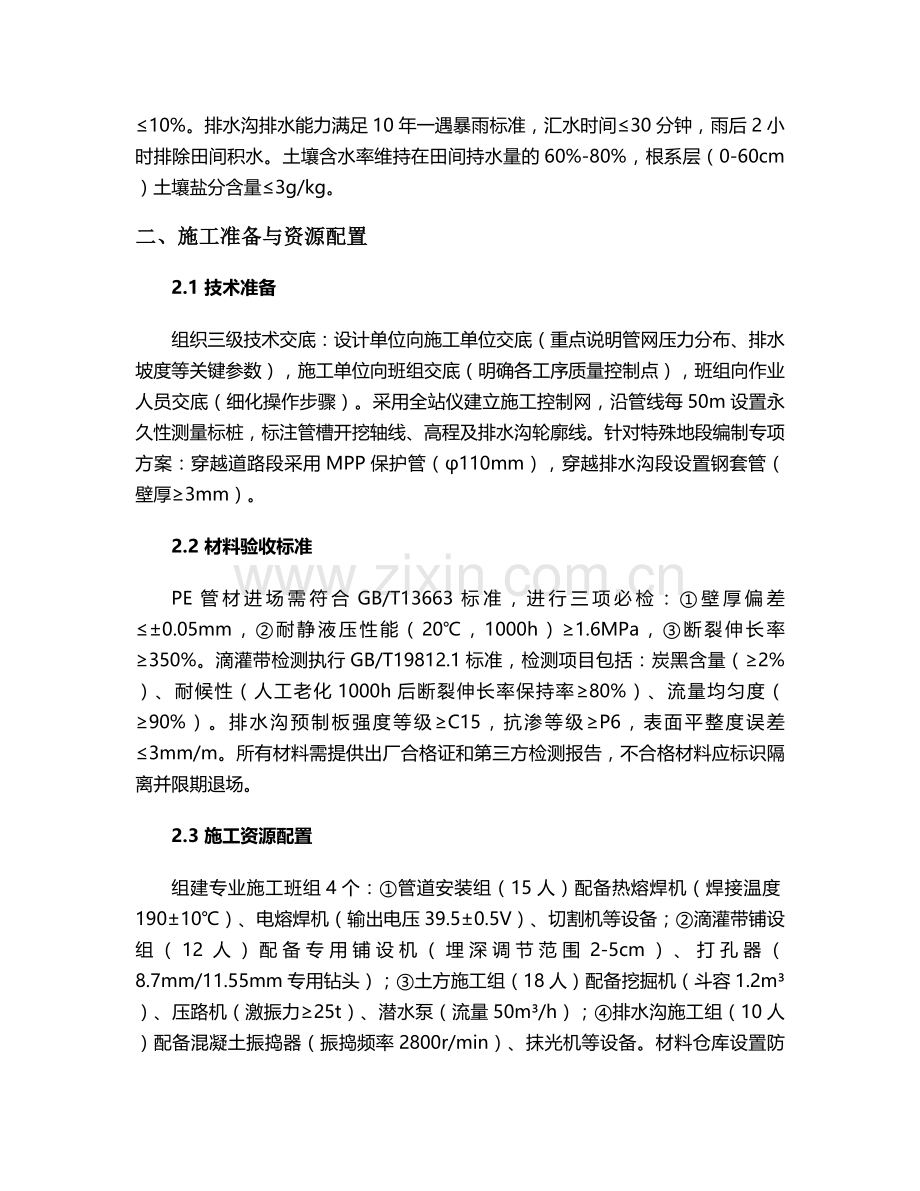

系统设计灌溉保证率≥95%，田间水利用系数≥0.92，灌水均匀度≥85%。管道水力损失控制标准：干管≤10m/km，支管≤15m/km，毛管进口压力偏差≤10%。排水沟排水能力满足10年一遇暴雨标准，汇水时间≤30分钟，雨后2小时排除田间积水。土壤含水率维持在田间持水量的60%-80%，根系层（0-60cm）土壤盐分含量≤3g/kg。
二、施工准备与资源配置
2.1 技术准备
组织三级技术交底：设计单位向施工单位交底（重点说明管网压力分布、排水坡度等关键参数），施工单位向班组交底（明确各工序质量控制点），班组向作业人员交底（细化操作步骤）。采用全站仪建立施工控制网，沿管线每50m设置永久性测量标桩，标注管槽开挖轴线、高程及排水沟轮廓线。针对特殊地段编制专项方案：穿越道路段采用MPP保护管（φ110mm），穿越排水沟段设置钢套管（壁厚≥3mm）。
2.2 材料验收标准
PE管材进场需符合GB/T13663标准，进行三项必检：①壁厚偏差≤±0.05mm，②耐静液压性能（20℃，1000h）≥1.6MPa，③断裂伸长率≥350%。滴灌带检测执行GB/T19812.1标准，检测项目包括：炭黑含量（≥2%）、耐候性（人工老化1000h后断裂伸长率保持率≥80%）、流量均匀度（≥90%）。排水沟预制板强度等级≥C15，抗渗等级≥P6，表面平整度误差≤3mm/m。所有材料需提供出厂合格证和第三方检测报告，不合格材料应标识隔离并限期退场。
2.3 施工资源配置
组建专业施工班组4个：①管道安装组（15人）配备热熔焊机（焊接温度190±10℃）、电熔焊机（输出电压39.5±0.5V）、切割机等设备；②滴灌带铺设组（12人）配备专用铺设机（埋深调节范围2-5cm）、打孔器（8.7mm/11.55mm专用钻头）；③土方施工组（18人）配备挖掘机（斗容1.2m³）、压路机（激振力≥25t）、潜水泵（流量50m³/h）；④排水沟施工组（10人）配备混凝土振捣器（振捣频率2800r/min）、抹光机等设备。材料仓库设置防雨棚（面积200㎡），PE管材存放采用专用支架（层高≤1.5m，层数≤3层），滴灌带卷盘水平放置（堆叠高度≤2层）。
三、主要施工流程
3.1 测量放样与场地平整
采用全站仪按"先整体后局部"原则放样，滴灌带管道轴线偏差≤50mm，排水沟轴线偏差≤100mm。场地平整执行"三平一通"标准：地表平整度误差≤5cm，土壤压实度达到85%（环刀法检测），清除30cm深度内的石块、树根等障碍物。在施工区域周边开挖截水沟（深50cm、宽40cm），每隔100m设置集水井（直径80cm、深1.2m），配备潜水泵排水。
3.2 管槽与排水沟开挖
管槽开挖采用"机械为主、人工为辅"方式，干管槽底宽80cm、支管槽底宽60cm，槽底平整度误差≤5cm。开挖土料堆放于槽边1m以外，堆放高度≤1.5m。特殊土壤处理：砂质土区槽底铺设20cm厚级配砂石垫层（粒径5-10mm），黏质土区铺设10cm厚中粗砂垫层。排水沟开挖采用定型模板控制几何尺寸，沟底设置30cm×20cm的临时排水沟，确保施工期间无积水。
3.3 滴灌系统安装
管道连接：PE管热熔连接前需铣削管端（切削面与轴线垂直度≤0.5°），加热时间按公式T=（壁厚×10）秒控制（φ63mm管加热时间45秒），对接压力0.15MPa，保压冷却时间≥30分钟。承插连接时插口加工30°坡口，涂抹专用粘合剂后轴向插入，保持180N推力持续15分钟。
滴灌带铺设：采用机械铺设与人工辅助结合，沙质土区埋深4-5cm，黏壤土区埋深2-3cm，铺设张力控制在10-15N（防止过度拉伸）。滴灌带与支管连接采用旁通阀，打孔后需清除孔壁塑料残屑，旁通阀安装时加设丁腈橡胶密封圈（硬度60±5 Shore A）。
首部安装：水泵基础采用C25混凝土（尺寸1.2m×1.0m×0.8m），预埋M16地脚螺栓（外露长度50mm）。过滤器安装前进行反冲洗测试（流量≥设计流量1.2倍），施肥器与主管间设置止回阀（压力等级1.6MPa），压力表量程为设计压力的1.5倍（精度等级1.5级）。
3.4 排水沟施工
基底处理采用"三夯一验"工艺：机械初夯（压实度≥85%）→洒水湿润（含水率18%-22%）→人工精夯（压实度≥90%）→环刀取样检测。预制板铺设前先铺2cm厚M10水泥砂浆找平层，板缝宽度控制在10-15mm，填充沥青麻丝后用M10水泥砂浆勾缝。沟侧回填采用"分层夯实法"，每层虚铺厚度20cm，压实度≥93%，回填土中粒径＞5cm的石块含量≤5%。
3.5 系统调试与冲洗
分三级冲洗流程：①干管冲洗：开启末端阀门，以设计流量1.5倍冲洗30分钟，直至出水浊度≤5NTU；②支管冲洗：关闭干管阀门，单支冲洗15分钟，每30分钟轮换；③滴灌带冲洗：打开尾端堵头，在0.1MPa压力下冲洗5分钟，确保每个滴头出水通畅。压力试验分两步进行：①强度试验：升至设计压力1.5倍（但≤1.2MPa），保压1小时，压力降≤0.05MPa；②严密性试验：降至工作压力保压2小时，渗漏量≤0.2L/(m·h)。
四、质量验收规范
4.1 主控项目验收
管道工程：采用电火花检测仪（电压30kV）对PE管进行100%检测，无击穿现象。接口处进行气压试验（0.6MPa），保压30分钟压力降≤0.02MPa。随机抽取2%的接口进行解剖检查，热熔对接的熔接环宽度应为管材壁厚的1.2-1.5倍。
滴灌带性能：按"每批次随机抽取3卷，每卷截取10个试样"的标准检测，流量变异系数≤7%，同一支管滴头流量偏差≤10%。在实验室条件下（25℃，0.15MPa）测试滴头流量，流态指数m≤0.2。
排水沟工程：沟底高程偏差≤±20mm，轴线位移≤50mm，混凝土预制板铺设平整度≤5mm/2m。进行通水试验时，水流速度≥0.6m/s，无淤积、冲刷现象。
4.2 一般项目验收
管槽回填应分层夯实，管顶50cm范围内采用人工夯实，压实度≥85%。回填后管顶覆土应高于地面10cm，经自然沉降后与地面平齐。排水沟两岸植被恢复率≥90%，采用狗牙根与紫花苜蓿混播（比例7:3），固坡效果良好。系统运行时，水泵噪声≤85dB（距设备1m处测量），过滤器进出口压力差≤25kPa，灌溉水利用系数≥0.92。
五、安全与环保措施
5.1 施工安全管控
建立"三级安全管理体系"：项目经理→安全员→班组长，每日开展"三查"（查思想、查隐患、查纪律）。临时用电执行"三相五线制"，配电箱安装剩余电流保护器（动作电流≤30mA，动作时间≤0.1s），电缆埋深≥50cm或架空敷设（高度≥2.5m）。机械作业时，挖掘机回转半径内严禁站人，管槽开挖深度超过3m时设置1.2m高防护栏杆（间距≤2m设立杆）。热熔焊接作业配备灭火器材（2个4kg干粉灭火器），操作人员佩戴耐高温手套和护目镜。
5.2 环境保护措施
施工期设置"四防"设施：①沉淀池（三级，总容积50m³）处理施工废水；②车辆冲洗平台（配备高压水枪）；③垃圾分拣站（可回收/不可回收分类）；④扬尘监测仪（PM10实时监控）。废弃PE管材回收率≥95%，过滤器滤芯由厂家回收处理，严禁现场焚烧。施工完成后进行土地复垦，表土剥离厚度≥30cm单独堆放，复垦后土壤有机质含量≥1.5%。
六、运行维护规程
6.1 日常运维要求
制定"三定"巡检制度：定时（每日早8点、晚6点）、定岗（每500m管网1个责任人）、定项（压力、流量、滴头状态）。每周进行过滤器反冲洗（当压差＞0.07MPa时立即冲洗），每月校准压力表（误差超过1.5%及时更换）。滴灌带冬季回收前需冲洗3次，晾干后在0-30℃干燥环境下存放，堆叠高度≤2层。
6.2 季节性维护
春季维护：检查管道冻融情况，进行系统试压（工作压力下保压2小时），更换老化密封件（使用年限超过2年的胶圈必须更换）。清理排水沟内枯枝落叶，检查预制板勾缝完好性，修补破损部位。
夏季维护：每半月向蓄水池投加硫酸铜（浓度0.5ppm）抑制藻类生长，高温时段（气温＞35℃）缩短灌溉时间20%。排水沟增设临时抽水泵（流量30m³/h），应对集中降雨。
秋季维护：灌溉结束后彻底冲洗系统，排放管道存水，拆卸水泵进行解体保养（更换润滑油、检查叶轮磨损）。对排水沟进行清淤，淤泥含水率降至60%以下方可外运处理。
6.3 故障应急处理
滴头堵塞：物理冲洗（0.15MPa压力反向冲洗）→化学清洗（0.5%盐酸溶液浸泡2小时）→生物处理（10ppm酶制剂循环冲洗）。建立堵塞预警机制，当过滤器压差日增超过0.02MPa时启动预警。
管道破裂：小口径（φ≤32mm）采用专用抢修节（不锈钢材质），大口径（φ＞32mm）采用热熔对接修补。抢修时间控制：支管≤2小时，主管≤4小时，确保农田停水时间不超过一个灌溉周期。
排水不畅：临时增设潜水泵（扬程≥8m），清理排水沟内堵塞物。对淤积严重段采用高压水枪冲洗（压力≥15MPa），恢复设计过流能力。
七、施工组织计划
本工程采用"四段流水施工法"，总工期控制在45天内：①准备阶段（5天）：完成图纸会审、材料进场、测量放样；②地下工程阶段（15天）：管槽开挖、排水沟基底处理、管道安装；③地面工程阶段（15天）：滴灌带铺设、排水沟衬砌、设备安装；④调试验收阶段（10天）：系统冲洗、压力试验、竣工验收。关键线路为：管槽开挖→管道安装→压力试验→系统调试，设置3个质量控制点：①PE管热熔连接（第8天检查）；②滴灌带铺设（第20天检查）；③系统联合调试（第40天验收）。
劳动力配置实行"动态管理"：高峰期（第10-25天）投入总人数55人，其中管理人员8人、技术工人22人、普工25人。主要材料需提前7天进场，PE管材储备量≥总用量的120%，滴灌带按不同规格单独存放，做好防潮、防晒措施。施工期间每周召开进度协调会，对滞后工序采取"增加作业面、延长有效工时"等赶工措施，确保关键线路工期不延误。
