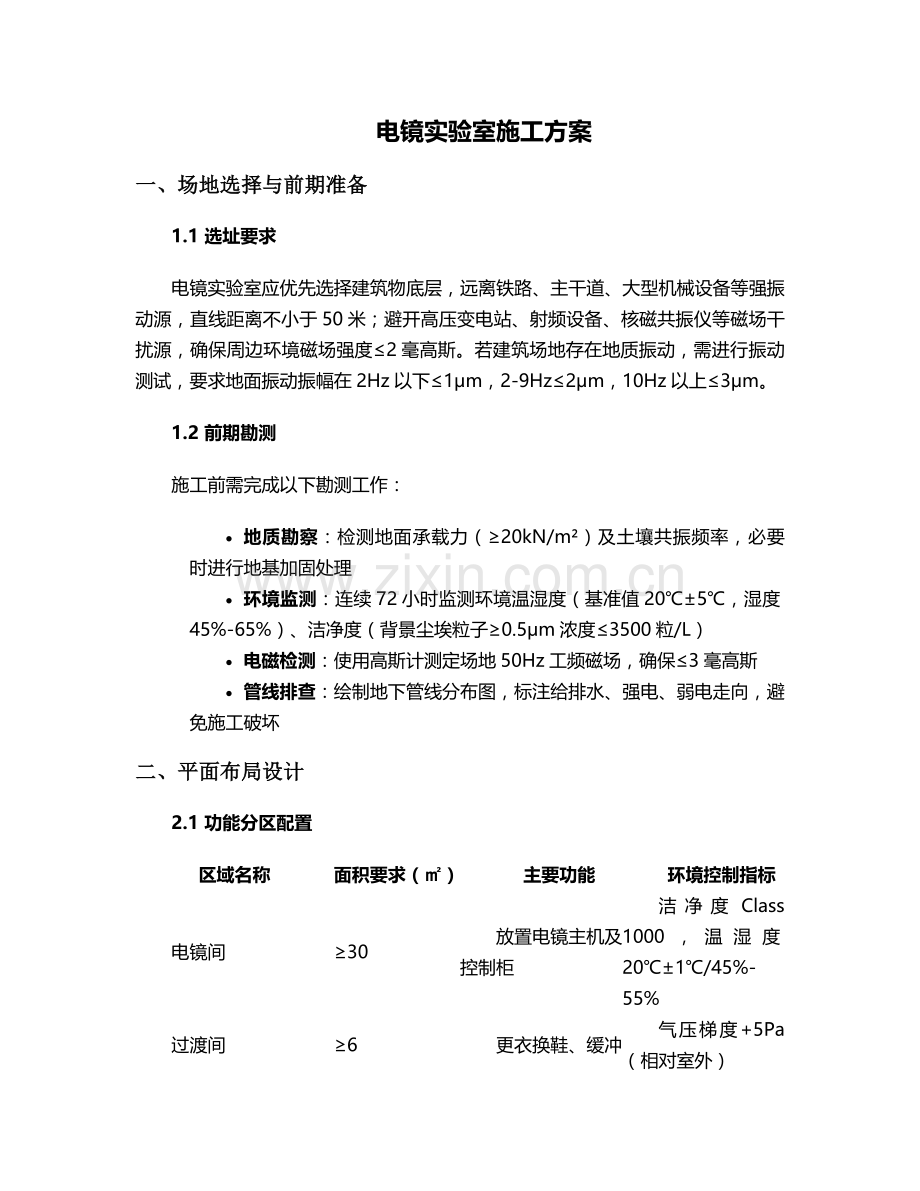

电镜实验室施工方案
一、场地选择与前期准备
1.1 选址要求
电镜实验室应优先选择建筑物底层，远离铁路、主干道、大型机械设备等强振动源，直线距离不小于50米；避开高压变电站、射频设备、核磁共振仪等磁场干扰源，确保周边环境磁场强度≤2毫高斯。若建筑场地存在地质振动，需进行振动测试，要求地面振动振幅在2Hz以下≤1μm，2-9Hz≤2μm，10Hz以上≤3μm。
1.2 前期勘测
施工前需完成以下勘测工作：
· 地质勘察：检测地面承载力（≥20kN/m²）及土壤共振频率，必要时进行地基加固处理
· 环境监测：连续72小时监测环境温湿度（基准值20℃±5℃，湿度45%-65%）、洁净度（背景尘埃粒子≥0.5μm浓度≤3500粒/L）
· 电磁检测：使用高斯计测定场地50Hz工频磁场，确保≤3毫高斯
· 管线排查：绘制地下管线分布图，标注给排水、强电、弱电走向，避免施工破坏
二、平面布局设计
2.1 功能分区配置
区域名称
面积要求（㎡）
主要功能
环境控制指标
电镜间
≥30
放置电镜主机及控制柜
洁净度Class 1000，温湿度20℃±1℃/45%-55%
过渡间
≥6
更衣换鞋、缓冲
气压梯度+5Pa（相对室外）

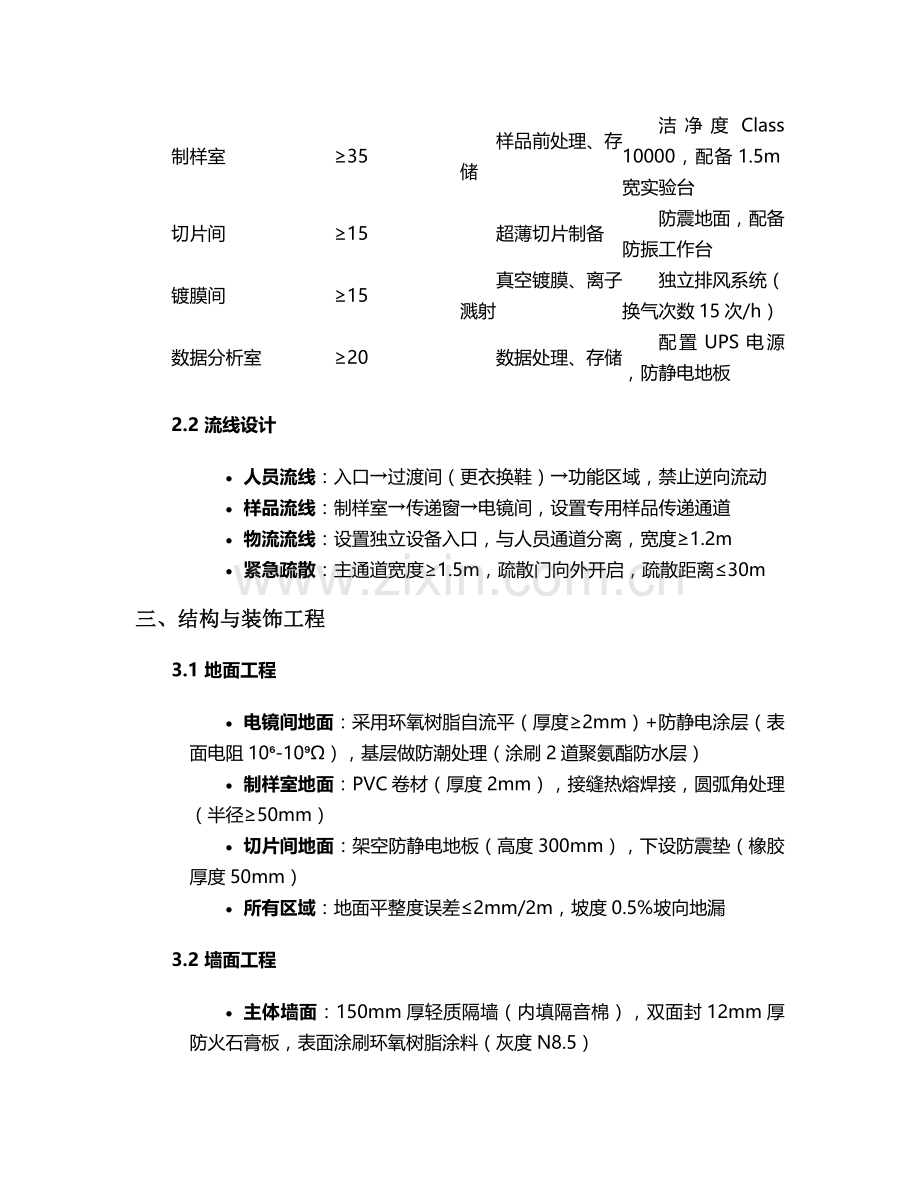

制样室
≥35
样品前处理、存储
洁净度Class 10000，配备1.5m宽实验台
切片间
≥15
超薄切片制备
防震地面，配备防振工作台
镀膜间
≥15
真空镀膜、离子溅射
独立排风系统（换气次数15次/h）
数据分析室
≥20
数据处理、存储
配置UPS电源，防静电地板
2.2 流线设计
· 人员流线：入口→过渡间（更衣换鞋）→功能区域，禁止逆向流动
· 样品流线：制样室→传递窗→电镜间，设置专用样品传递通道
· 物流流线：设置独立设备入口，与人员通道分离，宽度≥1.2m
· 紧急疏散：主通道宽度≥1.5m，疏散门向外开启，疏散距离≤30m
三、结构与装饰工程
3.1 地面工程
· 电镜间地面：采用环氧树脂自流平（厚度≥2mm）+防静电涂层（表面电阻10⁶-10⁹Ω），基层做防潮处理（涂刷2道聚氨酯防水层）
· 制样室地面：PVC卷材（厚度2mm），接缝热熔焊接，圆弧角处理（半径≥50mm）
· 切片间地面：架空防静电地板（高度300mm），下设防震垫（橡胶厚度50mm）
· 所有区域：地面平整度误差≤2mm/2m，坡度0.5%坡向地漏
3.2 墙面工程
· 主体墙面：150mm厚轻质隔墙（内填隔音棉），双面封12mm厚防火石膏板，表面涂刷环氧树脂涂料（灰度N8.5）
· 电镜间墙面：增设0.5mm厚冷轧钢板屏蔽层（接地电阻≤1Ω），接缝处焊接处理
· 洁净区墙面：采用铝合金圆弧收边，阴角、阳角曲率半径≥50mm
· 观察窗：双层真空钢化玻璃（厚度5mm+5mm），密封胶采用硅酮耐候胶
3.3 吊顶工程
· 电镜间吊顶：铝合金龙骨+600×600mm铝合金扣板（厚度0.8mm），承载能力≥150N/m²
· 洁净区吊顶：铝合金框架+彩钢板（厚度0.426mm），吊顶高度≥2.8m
· 管线集成：设置300mm高综合管线桥架，强电、弱电、风管分层布置
· 检修口：每10㎡设置一个600×600mm检修口，位置避开设备正上方
四、环境控制系统
4.1 空调通风系统
· 电镜间：采用恒温恒湿机组（精度±0.5℃/±5%RH），气流组织为顶送侧回，高效过滤器（H14级）覆盖率≥80%
· 洁净区域：组合式空调箱（制冷量≥20kW），新风比30%，换气次数：Class 1000区25次/h，Class 10000区15次/h
· 排风系统：镀膜间设置局部排风罩（风量1200m³/h），风机与送风系统联锁控制
· 压力控制：电镜间（+15Pa）→过渡间（+10Pa）→走廊（+5Pa）→室外，压差梯度5Pa
4.2 防震工程
· 电镜基座：C30混凝土独立基础（尺寸2m×2m×0.8m），内置10mm厚钢板，基础与建筑结构间设置弹簧减震器（固有频率2Hz）
· 设备隔振：真空泵、冷却塔等设备设置橡胶减震垫（压缩量15mm），管道连接采用柔性接头
· 地面防震：切片间地面铺设50mm厚玻璃棉板+20mm厚钢板，表面环氧树脂涂装
· 振动监测：在电镜基座周边设置3个振动传感器，实时监测振动数据
4.3 防磁工程
· 屏蔽结构：电镜间四壁及吊顶采用1.2mm厚坡莫合金板（μr≥80000），形成六面体屏蔽体
· 门窗屏蔽：屏蔽门采用双层冷轧钢板（厚度1.5mm），内嵌铜网（目数100），门缝处设置导电衬垫
· 管线屏蔽：所有穿屏蔽墙管线采用波导管（截止频率≥1GHz），电缆采用双层屏蔽电缆
· 接地系统：屏蔽体单点接地，接地电阻≤0.5Ω，与电力接地间距≥5m
五、机电安装工程
5.1 电气工程
· 供电系统：
o 独立变压器（容量≥50kVA），电镜专用回路（380V/50Hz）配备稳压器（精度±0.5%）
o 应急电源：配置15kVA UPS，备用时间≥30min
o 接地系统：采用TN-S系统，电镜保护接地（≤1Ω）、工作接地（≤4Ω）、防雷接地（≤10Ω）分开设置
· 照明系统：
o 电镜间：防爆洁净灯（36W，照度50-150Lux），设红色安全指示灯
o 制样室：防眩荧光灯（4×36W，照度≥500Lux），格栅灯盘嵌入式安装
· 弱电系统：
o 数据网络：六类屏蔽双绞线，每个工作区2个信息点，配备独立交换机
o 监控系统：高清摄像头（分辨率1080P），覆盖所有功能区域，存储时间≥30天
5.2 给排水系统
· 供水系统：
o 纯水系统：电阻率≥18.2MΩ·cm，流量≥2L/min，配备循环管路
o 冷却水系统：恒温水箱（水温20℃±1℃，流量3-5L/min），采用不锈钢管道（304材质）
· 排水系统：
o 实验室废水经中和池（pH调节至6-9）处理后排入市政管网
o 设备排水设置存水弯（水封高度≥50mm），管径DN50-DN100
· 管道材料：
o 给水管：UPVC管（压力等级1.0MPa），热熔连接
o 排水管：PPR管，坡度0.02-0.03
5.3 气体管路系统
· 气源配置：
o 氮气（99.999%）：管道材质316L不锈钢，设计压力0.8MPa
o 压缩空气：经干燥净化处理（露点≤-40℃），设置减压装置（输出压力0.5MPa）
· 管路安装：
o 采用双卡套连接，管道支架间距≤1.5m，设置抗震支架
o 气体终端：采用插拔式接口，配备过流保护装置
· 泄漏检测：完工后进行气密性测试（保压24h，压降≤0.5%）
六、设备安装与调试
6.1 电镜主机安装
· 基础验收：水平度误差≤0.1mm/m，接地电阻测试≤1Ω
· 吊装要求：采用液压叉车（承重≥500kg），吊装点设置减震垫
· 定位精度：X/Y轴偏差≤1mm，水平调整采用精密水平仪（分度值0.02mm/m）
· 连接顺序：先接冷却水管→真空管路→信号线→电源线，逐段测试
6.2 辅助设备安装
· 真空系统：真空泵与主机间距≥1.5m，管道采用不锈钢波纹管（壁厚≥0.5mm）
· 制样设备：切片机安装在防振台上（振幅≤1μm），与墙面间距≥0.8m
· 数据分析设备：操作台高度750mm，显示器支架可调节（角度±30°）
· 通风设备：通风柜面风速0.5m/s，与实验台间距≥1.2m
6.3 系统调试
· 环境调试：
o 温湿度：连续72小时监测，波动范围≤±0.5℃/±5%RH
o 洁净度：粒子计数器检测，≥0.5μm粒子≤3500粒/m³
o 振动测试：使用振动测试仪，在1-100Hz频段测试振幅
· 设备调试：
o 电镜真空度：达到≤1×10⁻⁴Pa（2小时内）
o 成像质量：分辨率测试（标样金颗粒，分辨率≤2nm）
o 安全联锁：测试门开关、急停按钮等安全装置响应时间（≤0.5s）
七、施工组织与管理
7.1 施工流程
1. 准备阶段（7天）：图纸会审、材料进场检验、施工方案交底
2. 土建阶段（15天）：墙体砌筑、地面处理、门窗安装
3. 装饰阶段（12天）：墙面吊顶施工、地面处理、屏蔽工程
4. 机电安装（20天）：管线敷设、设备安装、系统连接
5. 调试阶段（10天）：单机调试、联动调试、性能测试
6. 验收阶段（5天）：第三方检测、整改、竣工验收
7.2 进度计划
· 关键线路：场地准备→屏蔽工程→空调安装→电镜就位→系统调试
· 里程碑节点：
o 第10天：完成土建改造
o 第30天：完成装饰工程
o 第50天：完成机电安装
o 第60天：竣工验收
7.3 质量控制
· 材料控制：主要材料（如屏蔽钢板、过滤器等）需提供出厂合格证及检测报告
· 工序控制：实行样板引路制度，每个分项工程先做样板，验收合格后大面积施工
· 检测控制：每个隐蔽工程留存影像资料，第三方检测覆盖率100%
· 文件控制：施工日志每日记录，技术变更需三方签字确认
八、安全与环保措施
8.1 施工安全
· 用电安全：临时用电采用三相五线制，配电箱设漏电保护器（动作电流≤30mA）
· 高空作业：2m以上作业设防护栏杆，使用安全带（双钩式），搭设满堂脚手架
· 动火作业：办理动火许可证，配备灭火器（ABC干粉，≥2具），清理周边可燃物
· 危险品管理：油漆、稀料等危险品单独存放，与火源保持≥10m距离
8.2 环境保护
· 噪声控制：昼间≤70dB，夜间≤55dB，高噪声设备设置隔音罩
· 扬尘控制：施工现场洒水降尘，材料运输覆盖篷布，PM10浓度≤0.5mg/m³
· 废水处理：施工废水经沉淀池（三级）处理后排入市政管网
· 固废处理：建筑垃圾分类存放，危险废物交由有资质单位处置
8.3 应急预案
· 火灾应急：现场配备消防沙（2m³）、灭火器（每50㎡1组），制定疏散路线图
· 触电应急：配备急救箱（含绝缘手套、绝缘棒），电工持证上岗
· 设备故障：关键设备（如空调、真空泵）设置备用系统，响应时间≤2小时
· 环境污染：配备应急吸附棉（100kg），防止油料泄漏污染土壤
九、验收标准与流程
9.1 验收依据
· 《GB/T 20105-2025 电子显微镜实验室技术条件》
· 《GB 50472-2019 电子洁净厂房设计规范》
· 《JGJ 91-2019 科学实验室建筑设计规范》
· 设计图纸及合同技术要求
9.2 验收项目
验收类别
主要项目
合格标准
检测方法
环境参数
温度波动
≤±0.5℃/h
温湿度记录仪

洁净度
Class 1000
粒子计数器

振动振幅
≤2μm（10Hz）
振动测试仪
系统功能
空调连续运行
72小时无故障
运行测试

接地电阻
≤1Ω
接地电阻测试仪

真空度
≤1×10⁻⁴Pa
真空计
安全性能
漏电保护
≤30mA/0.1s
漏电测试仪

屏蔽效能
≥80dB（10kHz-1GHz）
电磁干扰测试仪
9.3 验收流程
1. 施工单位自检→监理验收→第三方检测→业主验收
2. 资料验收：竣工图、检测报告、设备说明书等资料齐全
3. 功能验收：连续30天试运行，设备故障率≤0.1次/天
4. 最终验收：签署验收证书，办理移交手续
十、售后服务与培训
10.1 保修服务
· 保修期：整体工程2年，核心设备（电镜主机）5年
· 响应时间：2小时内电话响应，24小时内现场服务
· 备品备件：提供常用备件清单，保证95%备件48小时内到货
10.2 人员培训
· 操作培训：分层次培训（管理员、操作员、维护员），每人≥20学时
· 培训内容：设备原理、操作规程、日常维护、应急处理
· 考核认证：理论+实操考核，合格者颁发操作证书
· 持续支持：每年组织1次技术交流会，提供最新技术资料
本方案严格遵循2025年最新标准，通过系统化设计和精细化施工，确保电镜实验室达到防磁、防震、恒温恒湿、高洁净度的严苛要求，为精密实验提供可靠保障。施工过程中需特别注意屏蔽工程的连续性、振动控制的整体性、环境参数的稳定性，所有关键工序必须经过第三方检测验证，确保满足设计指标。
