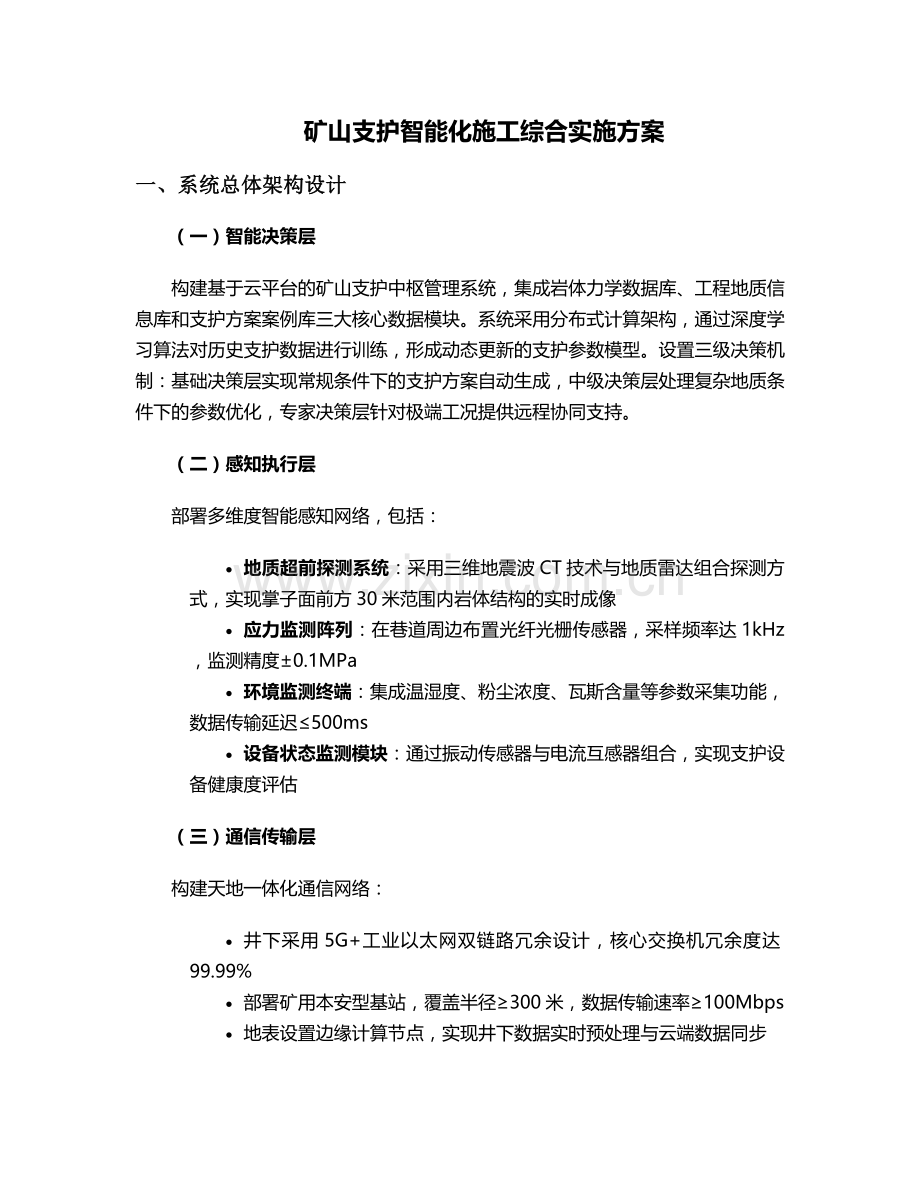

矿山支护智能化施工综合实施方案
一、系统总体架构设计
（一）智能决策层
构建基于云平台的矿山支护中枢管理系统，集成岩体力学数据库、工程地质信息库和支护方案案例库三大核心数据模块。系统采用分布式计算架构，通过深度学习算法对历史支护数据进行训练，形成动态更新的支护参数模型。设置三级决策机制：基础决策层实现常规条件下的支护方案自动生成，中级决策层处理复杂地质条件下的参数优化，专家决策层针对极端工况提供远程协同支持。
（二）感知执行层
部署多维度智能感知网络，包括：
· 地质超前探测系统：采用三维地震波CT技术与地质雷达组合探测方式，实现掌子面前方30米范围内岩体结构的实时成像
· 应力监测阵列：在巷道周边布置光纤光栅传感器，采样频率达1kHz，监测精度±0.1MPa
· 环境监测终端：集成温湿度、粉尘浓度、瓦斯含量等参数采集功能，数据传输延迟≤500ms
· 设备状态监测模块：通过振动传感器与电流互感器组合，实现支护设备健康度评估
（三）通信传输层
构建天地一体化通信网络：
· 井下采用5G+工业以太网双链路冗余设计，核心交换机冗余度达99.99%
· 部署矿用本安型基站，覆盖半径≥300米，数据传输速率≥100Mbps
· 地表设置边缘计算节点，实现井下数据实时预处理与云端数据同步

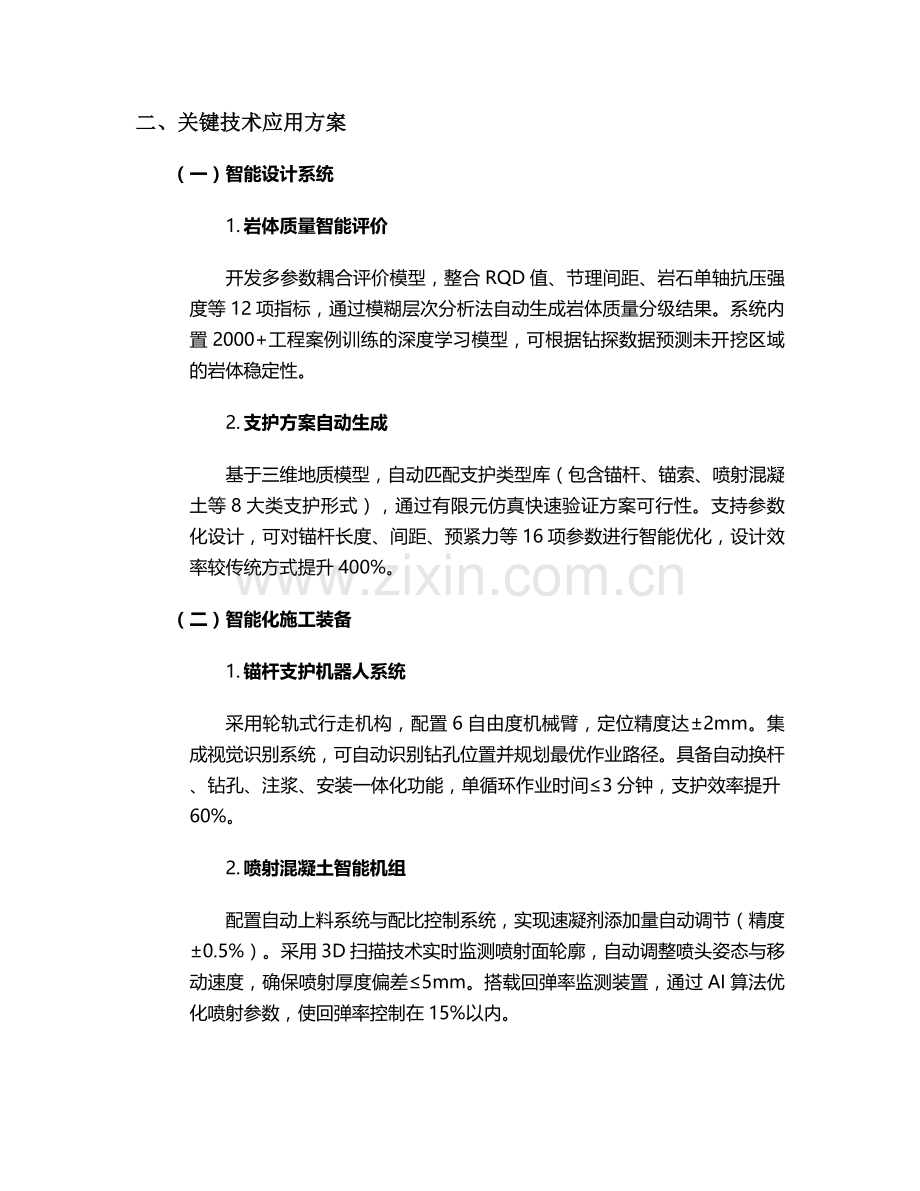

二、关键技术应用方案
（一）智能设计系统
1. 岩体质量智能评价
开发多参数耦合评价模型，整合RQD值、节理间距、岩石单轴抗压强度等12项指标，通过模糊层次分析法自动生成岩体质量分级结果。系统内置2000+工程案例训练的深度学习模型，可根据钻探数据预测未开挖区域的岩体稳定性。
2. 支护方案自动生成
基于三维地质模型，自动匹配支护类型库（包含锚杆、锚索、喷射混凝土等8大类支护形式），通过有限元仿真快速验证方案可行性。支持参数化设计，可对锚杆长度、间距、预紧力等16项参数进行智能优化，设计效率较传统方式提升400%。
（二）智能化施工装备
1. 锚杆支护机器人系统
采用轮轨式行走机构，配置6自由度机械臂，定位精度达±2mm。集成视觉识别系统，可自动识别钻孔位置并规划最优作业路径。具备自动换杆、钻孔、注浆、安装一体化功能，单循环作业时间≤3分钟，支护效率提升60%。
2. 喷射混凝土智能机组
配置自动上料系统与配比控制系统，实现速凝剂添加量自动调节（精度±0.5%）。采用3D扫描技术实时监测喷射面轮廓，自动调整喷头姿态与移动速度，确保喷射厚度偏差≤5mm。搭载回弹率监测装置，通过AI算法优化喷射参数，使回弹率控制在15%以内。
（三）数字孪生监测平台
构建1:1比例的巷道支护数字孪生体，实时映射物理空间的支护状态。平台集成三类监测模块：
· 结构健康监测：通过分布式光纤监测支护结构应变，采样密度达1点/米
· 施工质量追溯：利用RFID技术实现锚杆、锚索等构件的全生命周期管理
· 变形预警系统：设置三级预警阈值，当监测值达预警值80%时自动启动声光报警，达100%时触发紧急停机
三、施工实施步骤
（一）前期准备阶段（T+0～T+30天）
1. 地质数据采集
完成施工区域1:500地质剖面测绘，实施钻孔30个（深度50-80m），采集岩芯样本进行物理力学试验。同步开展地应力测试，采用水压致裂法测定最大主应力方向与大小。
2. 系统部署调试
完成井下5G基站安装与网络优化，部署边缘计算节点3台。进行智能设计系统初始化，导入矿区已有地质数据，完成与矿山ERP系统的数据对接。组织施工人员开展智能装备操作培训，考核通过率需达100%。
（二）智能化施工阶段（T+31～T+180天）
1. 超前探测作业
采用TSP-203超前地质预报系统，每50米进行一次长距离探测，配合地质雷达实现短距离精确探测。探测数据实时传输至智能设计系统，自动更新三维地质模型。
2. 机械化支护作业
· 锚杆施工：采用MGZ-3000型智能锚杆钻机，实现钻孔-清孔-注浆-安装自动化作业，日支护进尺可达80米
· 喷砼作业：使用PSZ-5型湿喷机器人，喷射效率达20m³/h，配合回弹回收系统实现材料循环利用
· 锚索施工：采用数控锚索张拉设备，预紧力控制精度±2%，同步记录施工数据并上传至区块链存证
（三）验收评估阶段（T+181～T+210天）
1. 质量检测
采用智能无损检测设备：
· 锚杆锚固力检测仪（量程0-500kN，精度±1%）
· 混凝土强度回弹仪（测试范围10-60MPa）
· 超声波探伤仪（缺陷检测灵敏度≥2mm）
2. 系统性能评估
开展为期30天的稳定性测试，验证：
· 智能决策系统方案生成准确率≥95%
· 设备自动化作业率≥90%
· 数据传输成功率≥99.9%
四、安全保障体系
（一）施工安全管控
1. 智能风险预警
建立三维风险动态评估模型，实时计算各作业面风险等级。设置双重防护机制：当系统检测到异常工况时，首先自动调整设备运行参数，若风险持续升高则触发紧急停机，响应时间≤2秒。
2. 人员定位管理
采用UWB定位技术，实现井下人员位置实时追踪（定位精度≤30cm）。设置电子围栏功能，当人员进入危险区域时，立即启动声光报警并通知监控中心。
（二）质量保障措施
1. 材料追溯系统
对所有支护材料实施二维码标识管理，记录生产厂家、批次、性能参数等信息。材料入库时自动进行光谱分析与力学性能检测，不合格品自动拦截。
2. 施工过程追溯
采用数字化工单系统，记录每道工序的施工参数、操作人员、设备状态等信息。关键工序设置电子签证，需通过系统自动核验后方可进入下一道工序。
（三）应急响应机制
制定三级应急处置预案：
· 一级响应：局部支护失效时，自动启动区域隔离与补强方案
· 二级响应：发生中等规模冒顶时，触发人员紧急撤离与临时支护程序
· 三级响应：遭遇重大灾害时，启动全矿应急联动机制，协调救援资源调度
五、设备配置清单
设备类型
型号规格
数量
主要参数
智能锚杆钻机
MGZ-3000
4台
钻孔直径φ28-50mm，扭矩3000N·m
湿喷机器人
PSZ-5
2台
喷射高度6m，水平射程10m
地质雷达
SIR-4000
1套
探测深度5-30m，分辨率2cm
光纤光栅解调仪
SM130
3台
通道数4096，采样频率1kHz
5G基站
KJJ660
8台
发射功率2W，防护等级IP68
边缘计算服务器
H3C UIS-Cell
2台
2U机架式，24核处理器
六、实施效果预测
（一）经济效益
1. 施工效率提升：采用智能化装备后，单巷道支护周期缩短40%，年增加开采量约15万吨
2. 人工成本降低：减少井下作业人员60%，年节约人工成本约800万元
3. 材料消耗优化：通过精准设计与回弹控制，支护材料损耗率降低25%，年节省材料费300万元
（二）安全效益
1. 事故率降低：预计顶板事故发生率下降85%，重大风险隐患排查率达100%
2. 作业环境改善：粉尘浓度控制在2mg/m³以下，达到国家一级标准
3. 应急响应提速：事故响应时间从平均45分钟缩短至8分钟
（三）管理效益
1. 实现支护全流程数字化管理，数据追溯效率提升90%
2. 建立可复制的智能化支护标准体系，为后续工程提供技术模板
3. 培养复合型技术人才，形成15人以上的智能化施工专业团队
七、持续优化方案
（一）系统迭代计划
建立季度迭代机制：
· 每季度采集50+新工程案例用于算法优化
· 半年进行一次系统功能升级，增加新支护工艺模块
· 年度开展全面性能评估，引入前沿技术进行架构优化
（二）技术创新路线
1. 研发自适应支护材料，实现与岩体变形的动态匹配
2. 探索无人机+机器人协同作业模式，提升复杂区域支护能力
3. 构建基于数字孪生的虚拟调试平台，缩短新方案验证周期
本方案通过"感知-决策-执行-反馈"的闭环管理，实现矿山支护从经验驱动向数据驱动的转变。系统建成后将形成集智能设计、自动施工、实时监测于一体的全流程智能化体系，为深部资源安全高效开采提供坚实保障。
