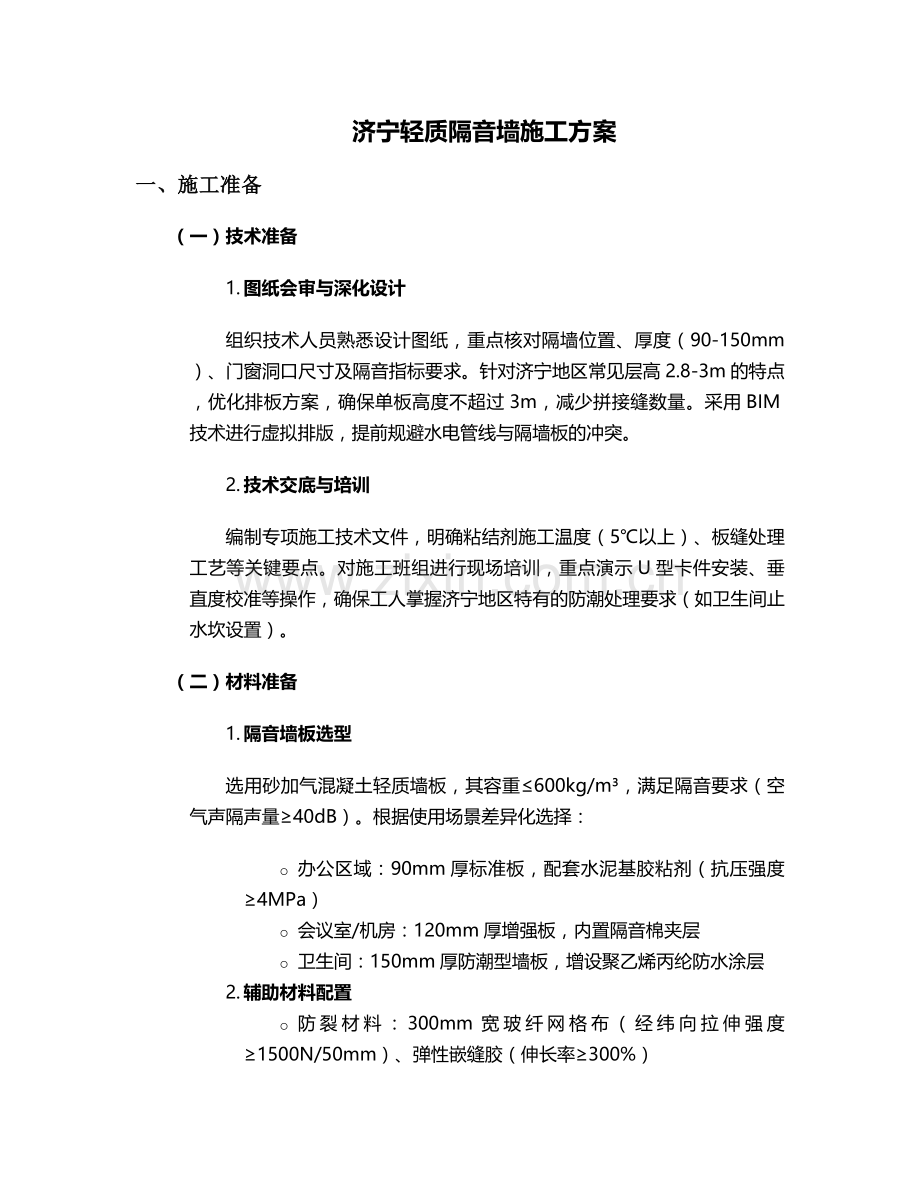

济宁轻质隔音墙施工方案
一、施工准备
（一）技术准备
1. 图纸会审与深化设计
组织技术人员熟悉设计图纸，重点核对隔墙位置、厚度（90-150mm）、门窗洞口尺寸及隔音指标要求。针对济宁地区常见层高2.8-3m的特点，优化排板方案，确保单板高度不超过3m，减少拼接缝数量。采用BIM技术进行虚拟排版，提前规避水电管线与隔墙板的冲突。
2. 技术交底与培训
编制专项施工技术文件，明确粘结剂施工温度（5℃以上）、板缝处理工艺等关键要点。对施工班组进行现场培训，重点演示U型卡件安装、垂直度校准等操作，确保工人掌握济宁地区特有的防潮处理要求（如卫生间止水坎设置）。
（二）材料准备
1. 隔音墙板选型
选用砂加气混凝土轻质墙板，其容重≤600kg/m³，满足隔音要求（空气声隔声量≥40dB）。根据使用场景差异化选择：
o 办公区域：90mm厚标准板，配套水泥基胶粘剂（抗压强度≥4MPa）
o 会议室/机房：120mm厚增强板，内置隔音棉夹层
o 卫生间：150mm厚防潮型墙板，增设聚乙烯丙纶防水涂层
2. 辅助材料配置
o 防裂材料：300mm宽玻纤网格布（经纬向拉伸强度≥1500N/50mm）、弹性嵌缝胶（伸长率≥300%）

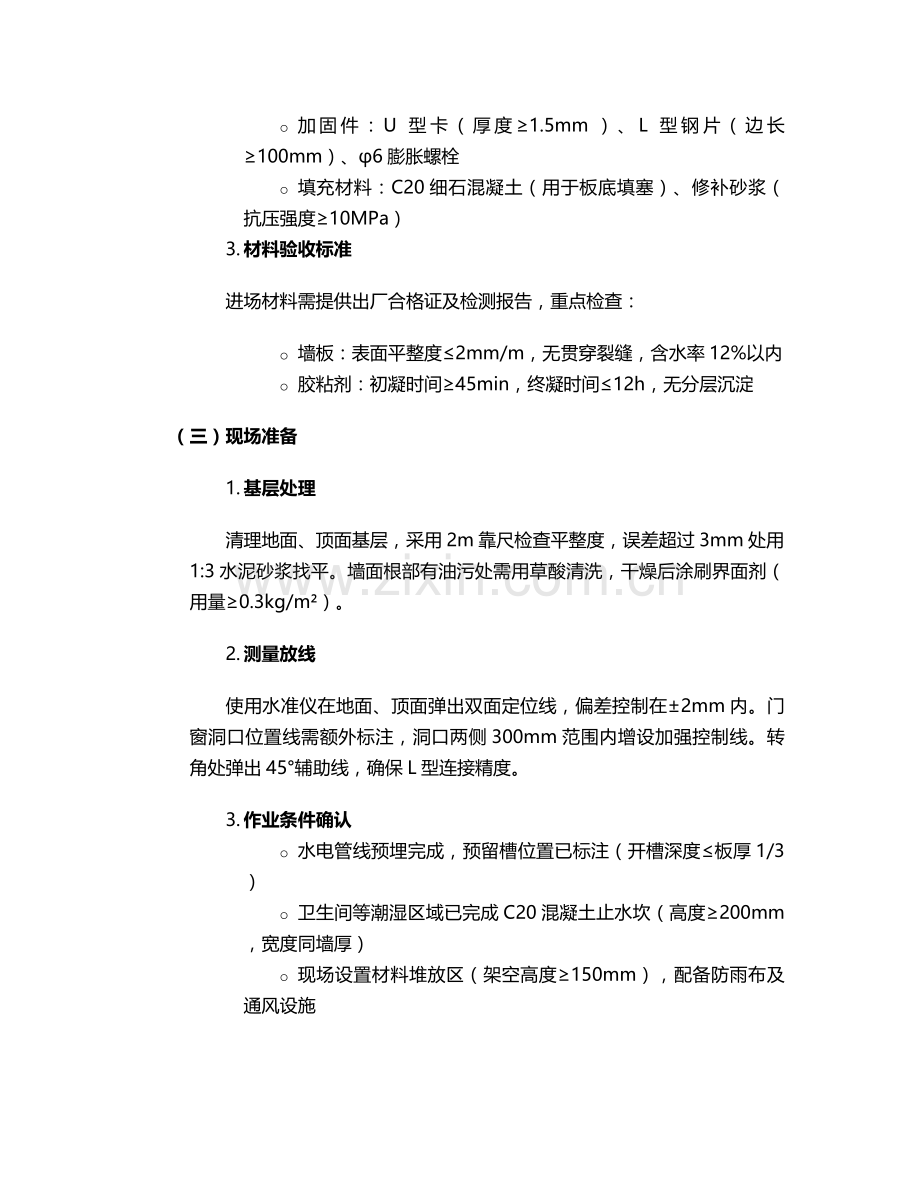

o 加固件：U型卡（厚度≥1.5mm）、L型钢片（边长≥100mm）、φ6膨胀螺栓
o 填充材料：C20细石混凝土（用于板底填塞）、修补砂浆（抗压强度≥10MPa）
3. 材料验收标准
进场材料需提供出厂合格证及检测报告，重点检查：
o 墙板：表面平整度≤2mm/m，无贯穿裂缝，含水率12%以内
o 胶粘剂：初凝时间≥45min，终凝时间≤12h，无分层沉淀
（三）现场准备
1. 基层处理
清理地面、顶面基层，采用2m靠尺检查平整度，误差超过3mm处用1:3水泥砂浆找平。墙面根部有油污处需用草酸清洗，干燥后涂刷界面剂（用量≥0.3kg/m²）。
2. 测量放线
使用水准仪在地面、顶面弹出双面定位线，偏差控制在±2mm内。门窗洞口位置线需额外标注，洞口两侧300mm范围内增设加强控制线。转角处弹出45°辅助线，确保L型连接精度。
3. 作业条件确认
o 水电管线预埋完成，预留槽位置已标注（开槽深度≤板厚1/3）
o 卫生间等潮湿区域已完成C20混凝土止水坎（高度≥200mm，宽度同墙厚）
o 现场设置材料堆放区（架空高度≥150mm），配备防雨布及通风设施
二、安装施工工艺
（一）墙板切割与预处理
1. 切割作业
使用手提式切割机（配备金刚石锯片）按排版图切割，切口垂直度偏差≤1°。门窗洞口处切割成企口状，深度10mm，宽度5mm，便于嵌缝处理。
2. 界面处理
切割后的板材侧边涂刷专用界面剂，晾干时间≥2h。墙板底部及顶部采用机械打磨成粗糙面，增大粘结面积。
（二）标准墙板安装
1. 定位与临时固定
在地面定位线处铺设5mm厚胶粘剂（宽度100mm），墙板就位后用撬棍微调，确保侧边与墨线对齐。使用木楔（间距≤600mm）临时固定，木楔进入深度≤50mm。
2. 粘结施工
o 竖缝：采用“挤浆法”涂抹胶粘剂，厚度8-10mm，饱满度≥80%，相邻板挤压后胶缝宽度控制在3-5mm
o 顶底缝：采用“座浆法”施工，胶粘剂连续饱满，不得有断档
3. 垂直度校准
用2m靠尺紧贴板面，垂直度误差≤3mm/2m，调整后用橡皮锤轻击固定。每安装3块板进行一次整体复核，防止累积误差。
（三）特殊节点处理
1. 门窗洞口加固
o 门框两侧：选用整板切割，距洞口150mm处设置L型钢片（与主体结构螺栓连接）
o 过梁安装：采用120mm厚预制混凝土过梁（配筋2φ10+φ6@200），两端搁置长度≥200mm，接缝处填充防火岩棉
2. 防裂构造
o 板缝处理：先嵌入弹性嵌缝胶（深度5mm），表面粘贴玻纤网格布（搭接宽度≥100mm），再抹2mm厚修补砂浆
o 转角部位：采用“L型”整板或企口拼接，内侧附加100mm宽镀锌钢板网（厚度≥0.8mm）
3. 与主体结构连接
o 顶部：预留20mm缝隙，填塞防火岩棉后注入弹性密封胶
o 底部：拆除木楔后分两次灌注C20细石混凝土（第一次灌至2/3高度，初凝后补灌至与地面齐平）
（四）管线敷设与表面处理
1. 开槽布线
使用专用开槽机（刀片宽度≤30mm），槽深≤40mm，槽长≤1.5m。管线安装后用修补砂浆分层填塞（每层厚度≤20mm），表面粘贴50mm宽网格布加强。
2. 墙面找平
墙板安装7天后进行表面处理：
o 局部不平整处用石膏腻子找平（厚度≤5mm）
o 整体满刮腻子两遍，打磨后平整度误差≤2mm/m
三、质量验收标准
（一）主控项目
1. 材料性能
o 墙板抗压强度≥3.5MPa，干燥收缩值≤0.6mm/m
o 胶粘剂拉伸粘结强度≥0.6MPa，且破坏部位不得在粘结界面
2. 安装质量
o 垂直度：≤3mm/2m（用2m托线板检查）
o 平整度：≤2mm/m（用2m靠尺和塞尺检查）
o 接缝高差：≤1mm（用直尺和塞尺检查）
（二）一般项目
1. 外观要求
表面洁净，无裂缝、缺棱掉角，板缝顺直（偏差≤3mm/2m）。阴阳角方正度≤3mm（用直角尺检查）。
2. 隔音性能检测
完工后委托第三方检测机构进行现场隔声测试，空气声隔声量需符合设计要求（允许偏差-2dB）。
3. 节点验收
o 门窗洞口：对角线偏差≤5mm，周边加固件无松动
o 防水构造：卫生间墙面淋水试验（持续30min）无渗漏
四、施工安全与环保措施
（一）安全防护
1. 高空作业防护
高度超过2m时搭设操作平台（宽度≥800mm），设置1.2m高防护栏杆。工人佩戴安全帽、防滑鞋，使用双钩安全带（固定点承重≥15kN）。
2. 切割作业防护
配备除尘设备（粉尘浓度≤2mg/m³），操作人员佩戴防尘口罩（KN95级）和护目镜。切割区域设置警示标识，半径5m内禁止堆放易燃物。
（二）环保控制
1. 废弃物管理
切割废料分类存放，可回收部分（如金属连接件）回收率≥90%。建筑垃圾日产日清，运输车辆需覆盖篷布（防遗撒）。
2. 噪声控制
切割作业安排在8:00-18:00进行，噪声≤70dB（场界处测量）。必要时设置声屏障（降噪量≥20dB）。
五、施工进度计划
施工阶段
工期（天）
关键节点
材料进场验收
1
墙板、胶粘剂性能检测
基层处理
2
平整度验收
标准板安装
500m²/天
每500m²进行过程验收
特殊节点处理
同步进行
门窗洞口加固隐蔽验收
表面处理
3
腻子打磨平整度检查
竣工验收
1
隔音性能检测
六、质量保证措施
1. 过程控制
实行“三检制”（自检、互检、交接检），每道工序需经监理验收签字后方可进行下道工序。重点工序（如粘结施工、防裂处理）留存影像资料。
2. 成品保护
安装完成后7天内禁止碰撞，墙面设置警示标识（距地1.2m高度）。后续施工时采用木板（厚度≥18mm）覆盖保护，严禁在墙板上搭设脚手架。
3. 售后保障
提供2年质保期，济宁地区24小时内响应维修。定期回访（3个月、1年），检查沉降缝、板缝等部位的完整性。
本方案严格遵循GB50210-2018《建筑装饰装修工程质量验收标准》及济宁市《新型墙体材料应用技术规程》，通过材料优选、工艺优化和过程管控，确保轻质隔音墙达到设计使用功能及耐久性要求。
