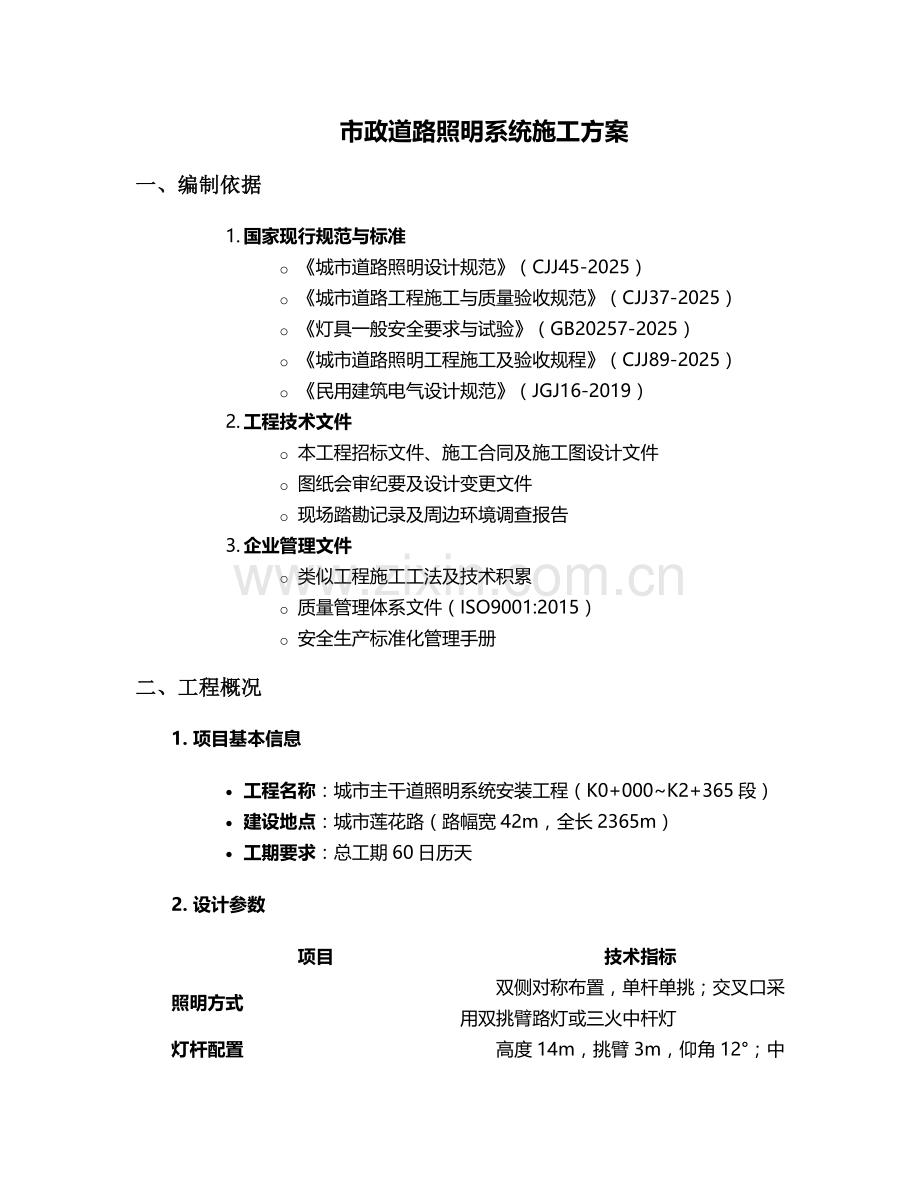

市政道路照明系统施工方案
一、编制依据
1. 国家现行规范与标准
o 《城市道路照明设计规范》（CJJ45-2025）
o 《城市道路工程施工与质量验收规范》（CJJ37-2025）
o 《灯具一般安全要求与试验》（GB20257-2025）
o 《城市道路照明工程施工及验收规程》（CJJ89-2025）
o 《民用建筑电气设计规范》（JGJ16-2019）
2. 工程技术文件
o 本工程招标文件、施工合同及施工图设计文件
o 图纸会审纪要及设计变更文件
o 现场踏勘记录及周边环境调查报告
3. 企业管理文件
o 类似工程施工工法及技术积累
o 质量管理体系文件（ISO9001:2015）
o 安全生产标准化管理手册
二、工程概况
1. 项目基本信息
· 工程名称：城市主干道照明系统安装工程（K0+000~K2+365段）
· 建设地点：城市莲花路（路幅宽42m，全长2365m）
· 工期要求：总工期60日历天
2. 设计参数
项目
技术指标
照明方式
双侧对称布置，单杆单挑；交叉口采用双挑臂路灯或三火中杆灯
灯杆配置
高度14m，挑臂3m，仰角12°；中杆灯高度15m（交叉口）
光源类型
LED灯具，功率（150+150）W；中杆灯采用400W高压钠灯（三火）
照度要求
平均照度30lux，亮度2.0cd/㎡，照明功率密度值≤0.6W/㎡
防护等级
光源腔IP65，电气腔IP55
3. 供配电系统
· 供电方式：10kV城网供电，设置2台200kVA箱式变电站（1XB位于K0+560，2XB位于K1+740），供电半径≤600m。
· 电缆选型：主线采用VV-1KV-25mm²单芯电缆（三相五线制），支线采用BVR-3×2.5mm²（接线井至灯杆）及BVV-3×2.5mm²（灯杆至灯具）。
· 控制方式：时钟控制+远程集中监控，分全夜灯/半夜灯双回路供电，后半夜仅全夜灯运行。
4. 线路敷设与接地
· 电缆保护：C-PVC管（Φ110mm）埋地敷设，管顶埋深≥0.7m，过路段采用MPP塑钢复合管（Φ110/8mm）并做砼包封。
· 接地系统：TN-S系统，单灯接地电阻≤10Ω，每300m设重复接地（接地电阻≤4Ω），接地干线采用VV-1×25mm²电缆。
三、施工准备
1. 技术准备
· 图纸会审：组织技术团队核对灯位坐标、电缆走向、接地布置等，形成会审纪要并经设计单位确认。
· 技术交底：编制专项施工方案，对测量放线、基础浇筑、电缆敷设等关键工序进行三级交底（项目总工→施工员→班组）。
· BIM建模：建立照明系统BIM模型，模拟灯杆定位、电缆路径与地下管线冲突检查。
2. 现场准备
· 场地布置：划分材料堆放区（防雨防潮）、电缆加工区、办公区，设置施工围挡（高度2.5m）及夜间警示灯。
· 管线探测：采用地下管线探测仪定位电力、通讯、给排水管道，标记交叉点并制定保护措施。
· 交通疏导：与交管部门协同设置临时通道，配备交通协管员2名，高峰期（7:00-9:00、17:00-19:00）暂停占道施工。
3. 资源配置
· 机械设备：全站仪（1台）、水准仪（1台）、15t汽车吊（1台）、电缆敷设机（2台）、接地电阻测试仪（1台）。
· 材料准备：LED灯具（110套）、灯杆（120根）、电缆（VV-25mm² 48km）、C-PVC管（31.5km）、接线井（700×700mm 100个，四通井1160×840mm 40个）。
· 人员配置：项目经理1人、技术负责人1人、施工员3人、电工8人、普工15人、安全员2人。
四、主要施工工艺
1. 施工流程
定灯位→挖沟埋管→基础浇筑→电缆敷设→灯杆安装→灯具接线→设备调试→验收交付
2. 关键工序施工要点
（1）灯位测量放线
· 平面定位：采用极坐标法，全站仪置于控制点，按设计坐标测放灯位，偏差≤50mm。采用钢尺复核相邻灯位间距（设计36m），相对误差≤1%。
· 高程控制：水准仪抄测灯位基础顶面标高，确保灯杆安装后顶面平顺。
（2）电缆管敷设
· 沟槽开挖：采用人工开挖（深度0.8m，宽0.6m），遇岩石层时采用风镐破碎，严禁超挖。
· 管道安装：C-PVC管接口采用承插式连接，管枕间距2m；过路段MPP管采用非开挖顶进施工，避免破坏路基。
（3）路灯基础浇筑
· 基坑开挖：尺寸1.2m×1.2m×1.5m（长×宽×深），人工清底并夯实基底（压实度≥93%）。
· 钢筋绑扎：主筋Φ12mm HRB400，箍筋Φ8mm@200mm，预埋件采用热镀锌钢板（200×200×10mm）。
· 混凝土浇筑：C20商品砼，坍落度180±20mm，振捣密实后覆盖养护7天，强度达80%后方可安装灯杆。
（4）电缆敷设
· 绝缘测试：敷设前检测电缆绝缘电阻（≥100MΩ），不合格者严禁使用。
· 敷设工艺：采用机械牵引+人工辅助，牵引力≤7kN，弯曲半径≥20D（D为电缆直径）。电缆接头采用热缩式中间接头，绝缘处理后做防水包扎。
· 标识管理：在电缆井内悬挂标识牌（注明回路编号、电缆型号、走向），井内电缆余留长度≥1.5m。
（5）灯杆与灯具安装
· 灯杆吊装：汽车吊单点起吊，吊点距杆顶1/3处，专人扶杆控制垂直度（偏差≤1‰），螺栓紧固力矩符合设计要求（M20螺栓≥450N·m）。
· 灯具接线：相线（L1/L2/L3）、零线（N）、地线（PE）分色连接，端子排压接牢固，灯具仰角调整至12°后锁紧。
（6）系统调试
· 接地测试：采用四极法测量接地电阻，单灯接地≤10Ω，重复接地≤4Ω。
· 照度检测：使用照度计在路面网格点（10m×10m）测量，平均照度≥30lux，均匀度≥0.4。
· 智能控制：模拟时钟控制（全夜灯19:00-6:00，半夜灯19:00-23:00），远程监控系统实现单灯开关、亮度调节及故障报警功能。
五、质量与安全保证措施
1. 质量管理
· 材料验收：灯具、电缆、钢材等进场时核查出厂合格证、检测报告，LED灯具进行光电参数抽检（色温5000K±200K，显色指数≥70）。
· 工序检验：基础钢筋、电缆接头、接地系统等关键工序实行“三检制”（自检、互检、交接检），监理验收合格后方可进入下道工序。
· 通病防治：针对灯杆倾斜（采用双经纬仪校核）、电缆绝缘不良（敷设前烘烤受潮电缆）、照度不足（优化灯具仰角与间距）制定专项措施。
2. 安全管理
· 用电安全：临时用电采用TN-S系统，配电箱设漏电保护器（动作电流≤30mA，0.1s），电缆架空高度≥2.5m。
· 高空作业：吊装时设置警戒区（半径10m），作业人员佩戴双钩安全带，风速≥10.8m/s（6级风）时停止吊装。
· 应急管理：编制触电、坍塌事故应急预案，配备急救箱（含除颤仪）、应急照明设备，每月组织1次应急演练。
3. 文明施工与环保
· 扬尘控制：施工现场裸土覆盖率100%，出入口设置洗车平台（高压水枪+三级沉淀池）。
· 噪声管理：昼间施工噪声≤70dB，夜间（22:00-6:00）禁止强噪声作业，确需施工时办理夜间施工许可并公告周边居民。
· 废弃物处理：电缆头、包装物等分类回收，危险废物（废机油、电池）交由有资质单位处置。
六、验收标准与流程
1. 验收依据
· 《城市道路照明工程施工及验收规程》（CJJ89-2025）
· 设计文件及合同约定的技术指标
2. 验收内容
· 观感质量：灯杆顺直、灯具排列整齐，接线井内无积水、杂物。
· 功能测试：连续通电试运行72小时，灯具点亮率100%，控制系统响应时间≤5s。
· 资料核查：施工记录、材料合格证、检测报告、隐蔽工程验收记录等齐全完整。
3. 验收程序
1. 施工单位自检合格后提交验收申请；
2. 监理单位组织初验，整改不合格项；
3. 建设单位联合设计、监理、质监部门进行竣工验收，签署《工程竣工验收证书》。
七、工期保障措施
· 进度计划：采用Project软件编制四级进度计划（总计划→月计划→周计划→日计划），关键线路为“基础浇筑→电缆敷设→灯杆安装”。
· 资源保障：材料提前7天进场，高峰期增加作业班组（分两班制，每班10小时）。
· 延误应对：遇雨天调整工序（室内电缆头制作、设备调试），配备防雨布覆盖未完基础及材料。
注：本方案未尽事宜，按国家现行规范及设计文件执行。施工过程中接受建设单位、监理单位监督，确保工程质量达到合格标准。
