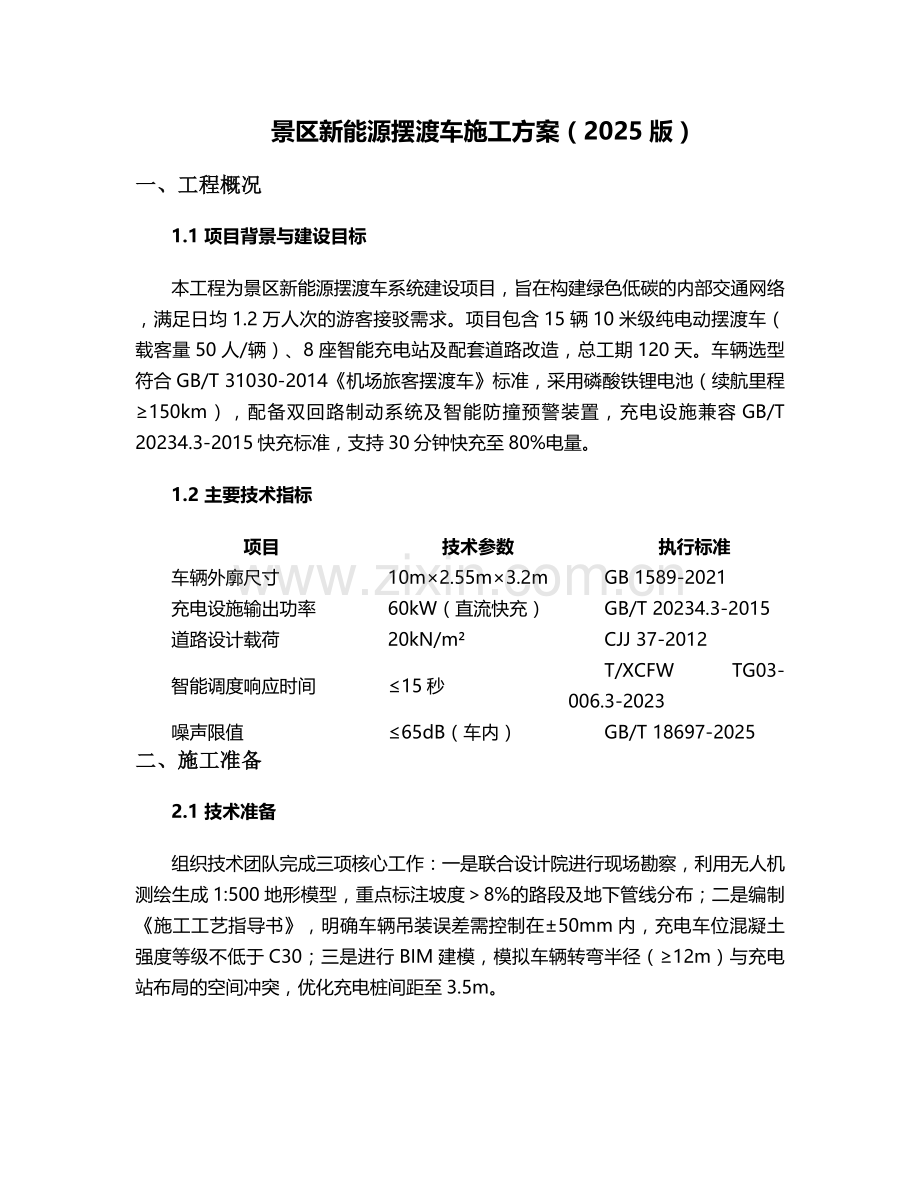

景区新能源摆渡车施工方案（2025版）
一、工程概况
1.1 项目背景与建设目标
本工程为景区新能源摆渡车系统建设项目，旨在构建绿色低碳的内部交通网络，满足日均1.2万人次的游客接驳需求。项目包含15辆10米级纯电动摆渡车（载客量50人/辆）、8座智能充电站及配套道路改造，总工期120天。车辆选型符合GB/T 31030-2014《机场旅客摆渡车》标准，采用磷酸铁锂电池（续航里程≥150km），配备双回路制动系统及智能防撞预警装置，充电设施兼容GB/T 20234.3-2015快充标准，支持30分钟快充至80%电量。
1.2 主要技术指标
项目
技术参数
执行标准
车辆外廓尺寸
10m×2.55m×3.2m
GB 1589-2021
充电设施输出功率
60kW（直流快充）
GB/T 20234.3-2015
道路设计载荷
20kN/m²
CJJ 37-2012
智能调度响应时间
≤15秒
T/XCFW TG03-006.3-2023
噪声限值
≤65dB（车内）
GB/T 18697-2025
二、施工准备
2.1 技术准备
组织技术团队完成三项核心工作：一是联合设计院进行现场勘察，利用无人机测绘生成1:500地形模型，重点标注坡度＞8%的路段及地下管线分布；二是编制《施工工艺指导书》，明确车辆吊装误差需控制在±50mm内，充电车位混凝土强度等级不低于C30；三是进行BIM建模，模拟车辆转弯半径（≥12m）与充电站布局的空间冲突，优化充电桩间距至3.5m。

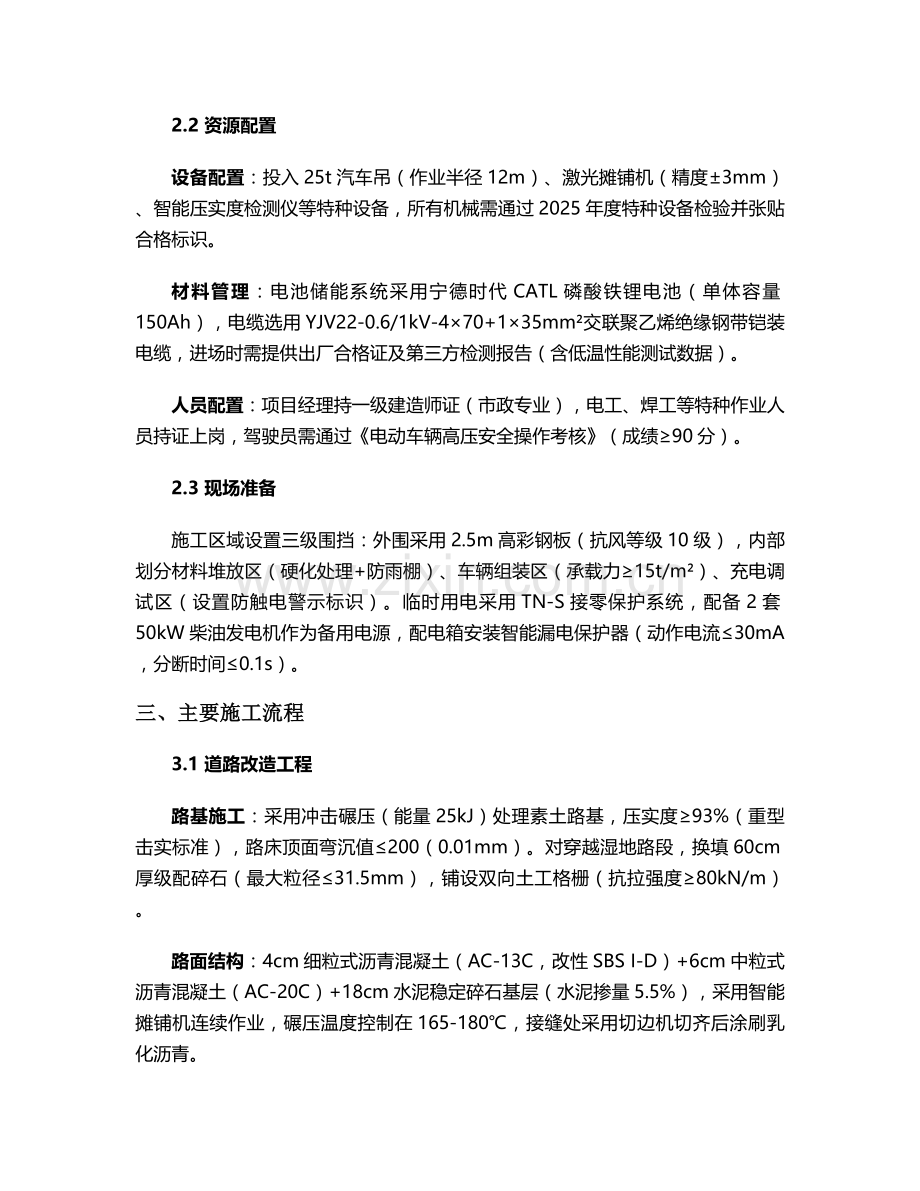

2.2 资源配置
设备配置：投入25t汽车吊（作业半径12m）、激光摊铺机（精度±3mm）、智能压实度检测仪等特种设备，所有机械需通过2025年度特种设备检验并张贴合格标识。
材料管理：电池储能系统采用宁德时代CATL磷酸铁锂电池（单体容量150Ah），电缆选用YJV22-0.6/1kV-4×70+1×35mm²交联聚乙烯绝缘钢带铠装电缆，进场时需提供出厂合格证及第三方检测报告（含低温性能测试数据）。
人员配置：项目经理持一级建造师证（市政专业），电工、焊工等特种作业人员持证上岗，驾驶员需通过《电动车辆高压安全操作考核》（成绩≥90分）。
2.3 现场准备
施工区域设置三级围挡：外围采用2.5m高彩钢板（抗风等级10级），内部划分材料堆放区（硬化处理+防雨棚）、车辆组装区（承载力≥15t/m²）、充电调试区（设置防触电警示标识）。临时用电采用TN-S接零保护系统，配备2套50kW柴油发电机作为备用电源，配电箱安装智能漏电保护器（动作电流≤30mA，分断时间≤0.1s）。
三、主要施工流程
3.1 道路改造工程
路基施工：采用冲击碾压（能量25kJ）处理素土路基，压实度≥93%（重型击实标准），路床顶面弯沉值≤200（0.01mm）。对穿越湿地路段，换填60cm厚级配碎石（最大粒径≤31.5mm），铺设双向土工格栅（抗拉强度≥80kN/m）。
路面结构：4cm细粒式沥青混凝土（AC-13C，改性SBS I-D）+6cm中粒式沥青混凝土（AC-20C）+18cm水泥稳定碎石基层（水泥掺量5.5%），采用智能摊铺机连续作业，碾压温度控制在165-180℃，接缝处采用切边机切齐后涂刷乳化沥青。
交通设施：弯道处设置路缘石（高度15cm）及反光道钉（间隔50cm），候车亭平台高于路面150mm，采用盲道砖（凸起高度5mm）与防滑地砖（摩擦系数≥0.6）组合铺设。
3.2 充电站建设
基础施工：充电桩基础采用C30混凝土现浇（尺寸1200mm×800mm×600mm），内置4-M20×800mm地脚螺栓，顶部预埋DN100镀锌钢管作为电缆保护管。基础周边设置50mm宽变形缝，填充沥青麻丝。
设备安装：使用激光投线仪定位充电桩（垂直度偏差≤1.5mm/m），电缆接头采用冷缩式终端头（绝缘等级10kV），接地系统采用TN-C-S制式，接地电阻≤4Ω（使用ZC-8型接地电阻测试仪检测）。
智能系统调试：依次完成四步调试：①通讯模块测试（4G/5G信号强度≥-85dBm）；②充电流程模拟（包括刷卡、扫码、应急停机功能）；③与景区票务系统数据对接；④负荷测试（同时启动3台充电桩，持续运行2小时）。
3.3 车辆交付与验收
吊装作业：选用25t汽车吊（配备力矩限制器），吊点设置在车辆底盘专用吊耳处，吊装角度控制在60°以内，地面设置2名指挥人员（持信号工证）。车辆落位后，使用楔形木楔固定轮胎，轮差控制在±30mm内。
功能测试：按照GB/T 31030-2014要求进行12项测试：①制动距离（30km/h时速制动距离≤7m）；②车门防夹力（≤300N）；③电池SOC精度（误差≤2%）；④倒车影像夜视功能（照度0.1lux时可辨识障碍物）。
联合验收：由建设单位、监理单位、第三方检测机构组成验收组，出具《车辆性能检测报告》《充电设施安全评估报告》《道路工程竣工验收证书》三项核心文件，其中充电桩计量误差需≤±1%（经当地计量所标定）。
四、安全保障措施
4.1 危险源管控
建立三级风险管控体系：
· 一级风险（红色预警）：高压电作业（380V及以上），实施“双人监护制”，作业前需拉闸挂牌并使用验电器确认无电，配备绝缘手套（试验电压10kV）、绝缘靴（击穿电压≥30kV）；
· 二级风险（黄色预警）：车辆吊装，设置20m警戒区，风速≥10.8m/s（6级风）时停止作业，吊物下方严禁站人；
· 三级风险（蓝色预警）：夜间施工，需配置LED泛光灯（照度≥50lux），作业人员穿戴反光背心（逆反射系数≥300cd/lx/m²）。
4.2 应急管理
编制《突发事件应急预案》，配置应急物资库：①医疗急救箱（含AED除颤仪）；②消防器材（推车式干粉灭火器35kg×2台）；③应急电源（20kW便携式发电机）。每月组织一次桌面推演，每季度开展实战演练，重点训练电池起火处置流程（使用专用ABC干粉灭火器，保持3m安全距离）。
4.3 职业健康防护
为作业人员配备符合GB/T 29510-2013标准的防护用品：焊工佩戴自动变光面罩（遮光号9-13#），噪声作业人员（＞85dB）配发耳塞（降噪值≥25dB），夏季施工期间提供含盐清凉饮料（含盐量0.15%），每2小时轮换作业。
五、质量控制
5.1 过程控制要点
混凝土工程：采用商品混凝土（坍落度180±20mm），每50m³制作1组试块，标养28天强度需达到设计值115%以上。路面施工采用三辊轴摊铺机，表面平整度误差≤3mm/3m（靠尺检测）。
电气工程：电缆敷设前进行绝缘电阻测试（≥10MΩ），接线端子压接使用液压钳（六角形模具），压接顺序遵循“先零后火、先下后上”原则。充电桩安装完成后，进行3次全负荷循环测试，记录各模块温度（≤65℃）。
车辆调试：参照GB/T 12678-2025进行可靠性试验，连续行驶500km后，检查制动盘磨损量（≤0.3mm）、电池衰减率（≤5%），底盘螺栓扭矩复紧至厂家规定值（如车架连接螺栓扭矩350±10N·m）。
5.2 验收标准
分部分项工程验收需满足：
· 道路工程：平整度σ≤1.2mm（连续式平整度仪检测），构造深度0.5-0.8mm（铺砂法）；
· 充电设施：计量误差≤±1%（经法定计量机构检定），通讯中断自动断电时间≤0.5秒；
· 车辆性能：加速时间（0-30km/h）≤8秒，爬坡能力≥20%（满载状态）。
六、进度计划
采用Project软件编制四级进度计划：
1. 准备阶段（1-15天）：完成图纸会审、施工许可办理、材料进场检验；
2. 基础施工阶段（16-45天）：道路路基处理、充电桩基础浇筑；
3. 安装阶段（46-90天）：路面铺设、充电桩安装、车辆吊装；
4. 调试验收阶段（91-120天）：系统联调、第三方检测、试运行。
关键线路为：路基碾压→混凝土浇筑→充电桩安装→联合调试，设置3个里程碑节点，延期超5天需启动赶工措施（增加作业班组或延长作业时间）。
七、环境保护措施
7.1 扬尘控制
施工区域出入口设置洗车平台（含三级沉淀池），车辆出场前冲洗轮胎（泥渍厚度≤5mm）；易扬尘材料（水泥、砂子）采用密闭罐车运输，堆场设置6m高防尘网（密度≥2000目/100cm²），PM10浓度超标时（＞0.5mg/m³）启动雾炮机降尘。
7.2 噪声管理
选用低噪声设备（如液压破碎锤声压级≤92dB），夜间22:00至次日6:00禁止强噪声作业，确需施工时办理夜间施工许可，噪声超标区域设置声屏障（插入损失≥25dB）。
7.3 固废处理
建筑垃圾分类存放，混凝土废渣回收率≥90%（用于路基回填），废电池、废机油等危险废物交由有资质单位处置（转移联单保存5年），生活垃圾日产日清，严禁焚烧。
八、运营维护方案
8.1 车辆维护
执行三级保养制度：
· 日常保养（每日）：检查轮胎气压（前轮2.8bar，后轮3.0bar）、制动液液位（MIN-MAX之间）、电池单体电压差（≤50mV）；
· 一级保养（每500km）：更换空调滤芯，检查刹车片厚度（≥3mm）；
· 二级保养（每5000km）：电池均衡充电，电机轴承加注润滑脂（型号锂基脂2号）。
8.2 充电站维护
建立“三查制度”：
· 日查：充电桩显示屏有无故障代码，电缆有无破损；
· 周查：绝缘电阻测试（≥500MΩ），接地系统导通性；
· 月查：计量精度校准，防雷装置接地电阻（≤10Ω）。
建立备品备件库，关键部件（充电模块、主控板）储备量满足3台设备更换需求。
8.3 智能运维系统
部署物联网平台，实时监测：①车辆状态（电池SOC、电机温度）；②充电桩运行参数（输出电压、电流）；③道路状况（路面沉降、积水）。系统具备自动报警功能，故障响应时间≤2小时，修复完成率≥95%。
本方案实施过程中，需严格执行国家及行业最新标准，如遇规范更新，应及时调整相关技术参数，确保工程质量达到优良标准。施工完成后，提交《竣工图》《设备操作手册》《维护保养计划表》等12套技术资料，作为后期运营管理依据。
