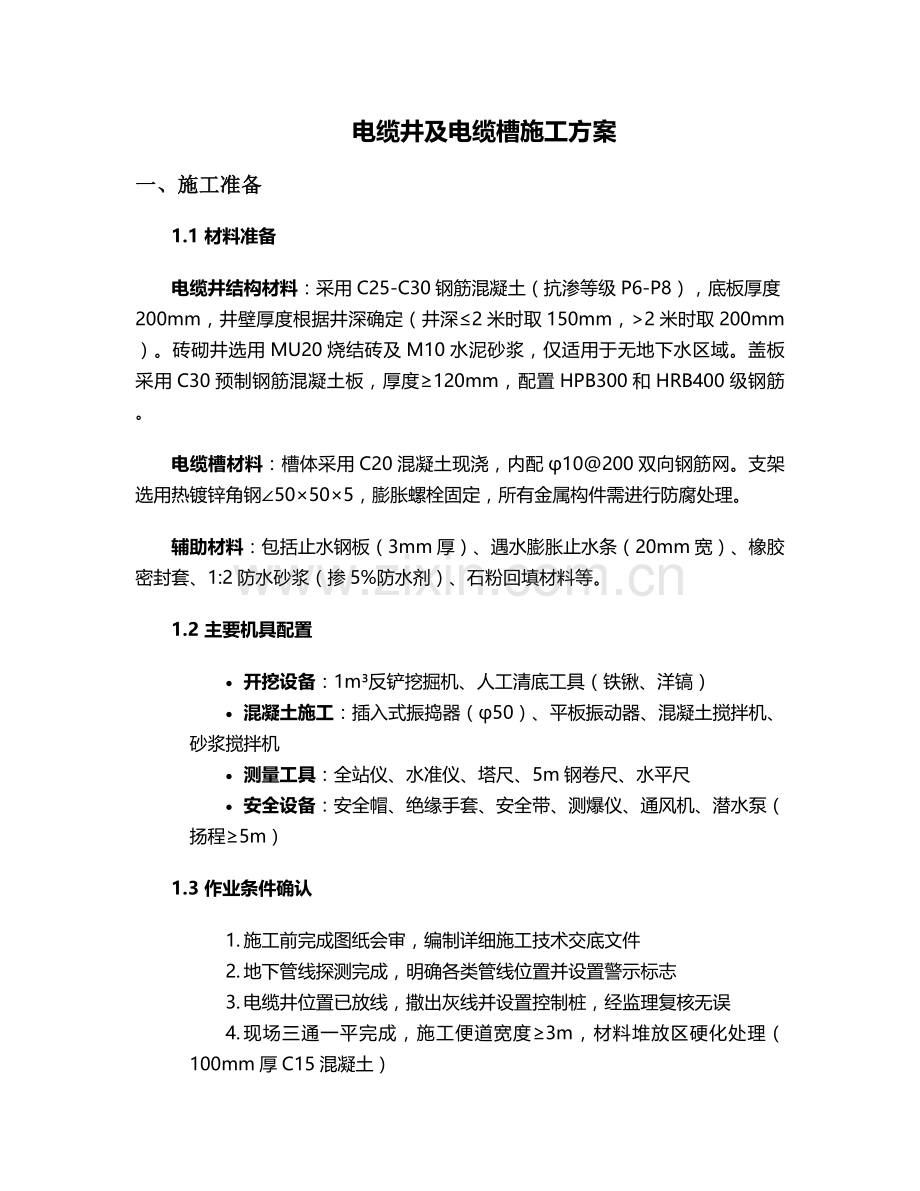

电缆井及电缆槽施工方案
一、施工准备
1.1 材料准备

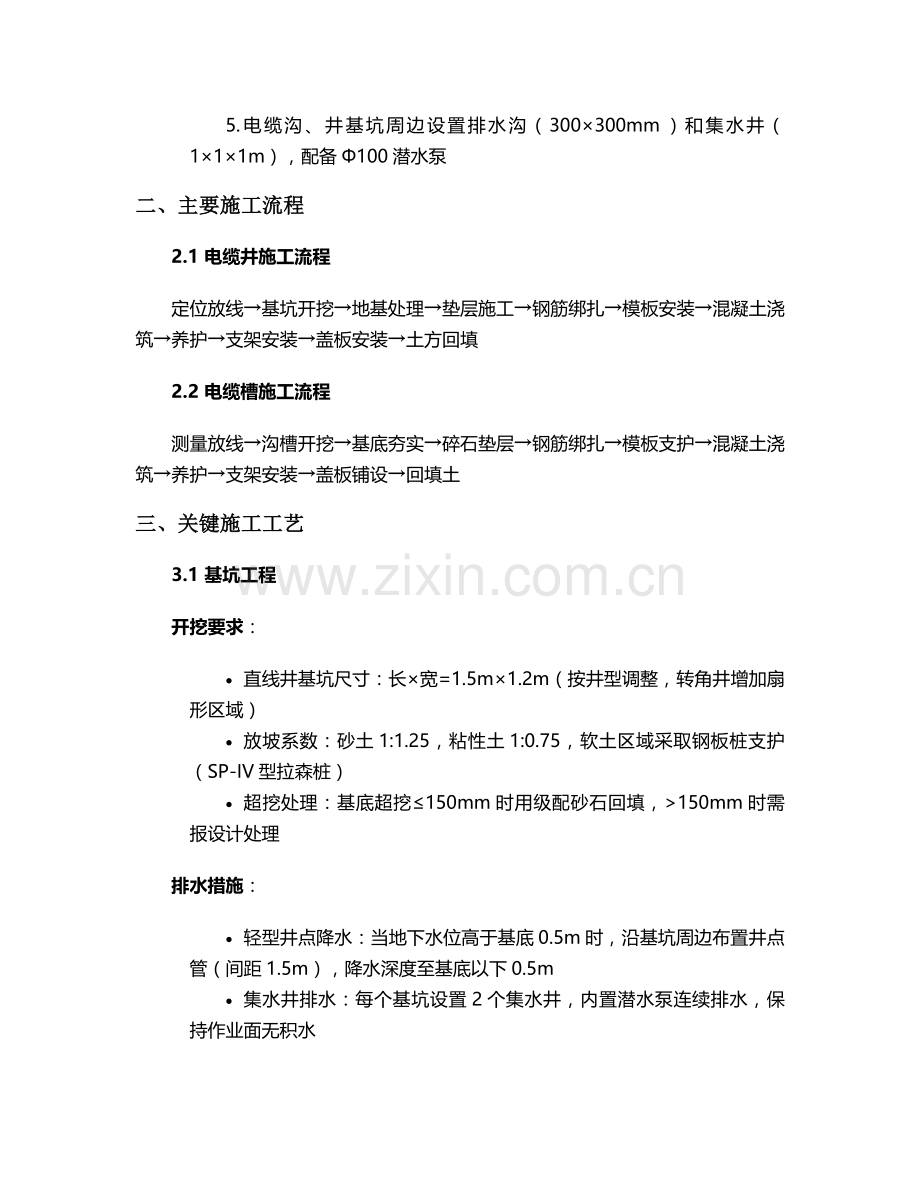

电缆井结构材料：采用C25-C30钢筋混凝土（抗渗等级P6-P8），底板厚度200mm，井壁厚度根据井深确定（井深≤2米时取150mm，>2米时取200mm）。砖砌井选用MU20烧结砖及M10水泥砂浆，仅适用于无地下水区域。盖板采用C30预制钢筋混凝土板，厚度≥120mm，配置HPB300和HRB400级钢筋。
电缆槽材料：槽体采用C20混凝土现浇，内配φ10@200双向钢筋网。支架选用热镀锌角钢∠50×50×5，膨胀螺栓固定，所有金属构件需进行防腐处理。
辅助材料：包括止水钢板（3mm厚）、遇水膨胀止水条（20mm宽）、橡胶密封套、1:2防水砂浆（掺5%防水剂）、石粉回填材料等。
1.2 主要机具配置
· 开挖设备：1m³反铲挖掘机、人工清底工具（铁锹、洋镐）
· 混凝土施工：插入式振捣器（φ50）、平板振动器、混凝土搅拌机、砂浆搅拌机
· 测量工具：全站仪、水准仪、塔尺、5m钢卷尺、水平尺
· 安全设备：安全帽、绝缘手套、安全带、测爆仪、通风机、潜水泵（扬程≥5m）
1.3 作业条件确认
1. 施工前完成图纸会审，编制详细施工技术交底文件
2. 地下管线探测完成，明确各类管线位置并设置警示标志
3. 电缆井位置已放线，撒出灰线并设置控制桩，经监理复核无误
4. 现场三通一平完成，施工便道宽度≥3m，材料堆放区硬化处理（100mm厚C15混凝土）
5. 电缆沟、井基坑周边设置排水沟（300×300mm）和集水井（1×1×1m），配备Φ100潜水泵
二、主要施工流程
2.1 电缆井施工流程
定位放线→基坑开挖→地基处理→垫层施工→钢筋绑扎→模板安装→混凝土浇筑→养护→支架安装→盖板安装→土方回填
2.2 电缆槽施工流程
测量放线→沟槽开挖→基底夯实→碎石垫层→钢筋绑扎→模板支护→混凝土浇筑→养护→支架安装→盖板铺设→回填土
三、关键施工工艺
3.1 基坑工程
开挖要求：
· 直线井基坑尺寸：长×宽=1.5m×1.2m（按井型调整，转角井增加扇形区域）
· 放坡系数：砂土1:1.25，粘性土1:0.75，软土区域采取钢板桩支护（SP-IV型拉森桩）
· 超挖处理：基底超挖≤150mm时用级配砂石回填，>150mm时需报设计处理
排水措施：
· 轻型井点降水：当地下水位高于基底0.5m时，沿基坑周边布置井点管（间距1.5m），降水深度至基底以下0.5m
· 集水井排水：每个基坑设置2个集水井，内置潜水泵连续排水，保持作业面无积水
3.2 混凝土施工
垫层施工：
· 基底验收后立即浇筑100mm厚C15混凝土垫层，表面抹平压光，设置0.3%排水坡度
· 转角井、三通井垫层需按设计角度预制，确保流水顺畅
结构施工：
1. 钢筋工程：
o 底板钢筋保护层厚度50mm，井壁35mm，采用塑料垫块
o 钢筋连接：直径≥16mm采用直螺纹连接，≤14mm采用绑扎搭接（搭接长度35d）
o 止水钢板焊接：L型接头满焊，搭接长度≥100mm，焊缝高度≥6mm
2. 模板工程：
o 采用18mm厚竹胶板，50×100mm木方背楞，间距≤300mm
o 外侧支撑采用Φ48×3.5钢管，间距600mm×600mm，扫地杆距地面200mm
o 模板拼缝粘贴海绵条，内侧涂刷脱模剂（机油:柴油=1:3）
3. 混凝土工程：
o 浇筑顺序：先底板后井壁，一次性连续浇筑，不留施工缝
o 振捣工艺：插入式振捣器移动间距≤300mm，振捣时间15-30s，直至表面泛浆
o 养护措施：浇筑完成12h内覆盖土工布，洒水养护≥14d（抗渗混凝土）
3.3 电缆井防水施工
1. 结构自防水：
o 混凝土掺加UEA膨胀剂（掺量8-10%），坍落度控制在160±20mm
o 施工缝处理：水平缝设置止水钢板，垂直缝设置遇水膨胀止水条，浇筑前清除浮浆并涂刷界面剂
2. 接缝防水：
o 管道接口处安装橡胶密封套，外侧用硅酮密封胶封堵
o 盖板与井壁间隙采用1:2防水砂浆填塞，表面做20mm圆弧收边
3.4 电缆槽施工要点
· 槽体截面尺寸允许偏差：±10mm，轴线偏差≤15mm
· 底板设置0.5%纵向坡度，每隔50m设置集水井，与排水系统连通
· 支架安装：层间距离150-200mm（电力电缆）、120mm（控制电缆），同层支架高差≤5mm，累计偏差≤10mm
四、质量控制标准
4.1 混凝土结构验收标准
项目
允许偏差（mm）
检查方法
井室尺寸
±20
钢尺测量
井筒垂直度
≤1/1000
吊线坠检查
表面平整度
8
2m靠尺+塞尺
预埋件位置
10
钢尺测量
盖板顶面标高
±5
水准仪测量
4.2 支架安装质量要求
· 支架间距：水平1.5m，垂直1.0m，误差≤30mm
· 支架垂直度：≤2mm/m，累计偏差≤10mm
· 接地电阻：≤1Ω，采用40×4镀锌扁钢与接地网连接
4.3 隐蔽工程验收
1. 地基验槽：检查基底土质、承载力（≥100kPa）、处理措施
2. 钢筋验收：规格、数量、间距、保护层厚度、绑扎质量
3. 防水层验收：材料合格证、施工工艺、搭接长度、密封质量
4. 回填土验收：分层夯实度（≥93%），每层厚度≤300mm
五、安全文明施工措施
5.1 安全防护措施
1. 基坑防护：
o 基坑周边设置1.2m高防护栏杆（Φ48钢管），刷红白警示漆，挂密目安全网
o 夜间设置警示灯（间距5m），基坑边1m内禁止堆载，堆料距坑边≥2m
2. 井下作业安全：
o 井深≥2m时必须强制通风（风量≥3次/h），下井前用测爆仪检测空气质量
o 作业人员佩戴双钩安全带，设置安全绳和应急爬梯（间距≤3m）
o 井下照明采用12V安全电压，动力线路设置漏电保护器（30mA动作）
5.2 文明施工管理
1. 施工现场设置五牌一图，标明工程名称、施工单位、负责人及联系方式
2. 材料堆放有序，水泥、钢筋设置防雨棚（高度≥2.5m），砂石料分隔堆放（墙高1.8m）
3. 施工垃圾袋装化，日产日清，运输车辆覆盖篷布，出场前冲洗轮胎
4. 夜间施工（22:00-6:00）办理夜间施工许可，噪声≤55dB，采用低噪声设备
5.3 应急预案
1. 坍塌事故：配备应急抢险物资（钢管、木板、应急灯），现场设置急救箱，定期组织演练
2. 触电事故：配备绝缘手套、绝缘杆、急救担架，电工持证上岗，设备接地电阻≤4Ω
3. 地下管线损坏：提前办理管线监护手续，配备应急抢修材料，损坏时立即停止施工并上报
六、施工进度计划
施工阶段
工期（天）
关键节点
施工准备
5
材料进场、设备调试
基坑工程
10
验槽完成
结构施工
20
混凝土浇筑完成
支架安装
5
支架接地测试合格
土方回填
7
回填土压实度检测
清理验收
3
竣工资料整理
七、质量保证措施
1. 原材料控制：水泥、钢筋等主要材料需提供出厂合格证和复试报告，见证取样频率≥30%
2. 混凝土试块：每50m³留置1组标养试块，抗渗混凝土每500m³留置1组抗渗试块
3. 测量控制：建立三级复核制度（班组→技术员→监理），控制桩定期复测（每周1次）
4. 质量通病防治：针对蜂窝麻面、渗漏等问题制定专项方案，设置质量控制点
5. 成品保护：盖板安装后采用木板覆盖，支架安装后涂刷防锈漆，验收前设置警示标志
八、环境保护措施
1. 施工废水处理：设置沉淀池（三级，总容积≥5m³），废水经处理后排入市政管网
2. 扬尘控制：施工现场裸土覆盖率100%，出入口设置洗车平台（8m×4m）
3. 噪声控制：破碎机、空压机等设备设置隔音棚，昼间噪声≤70dB，夜间≤55dB
4. 固废处理：建筑垃圾分类存放，可回收材料回收率≥80%，危险废物交有资质单位处理
本方案未尽事宜，应严格按照《电力工程电缆设计标准》GB50217-2018、《混凝土结构工程施工质量验收规范》GB50204-2015及设计文件要求执行，施工过程中接受监理单位监督，确保工程质量符合要求。
