无锡地区悬挑式钢管脚手架专项施工方案

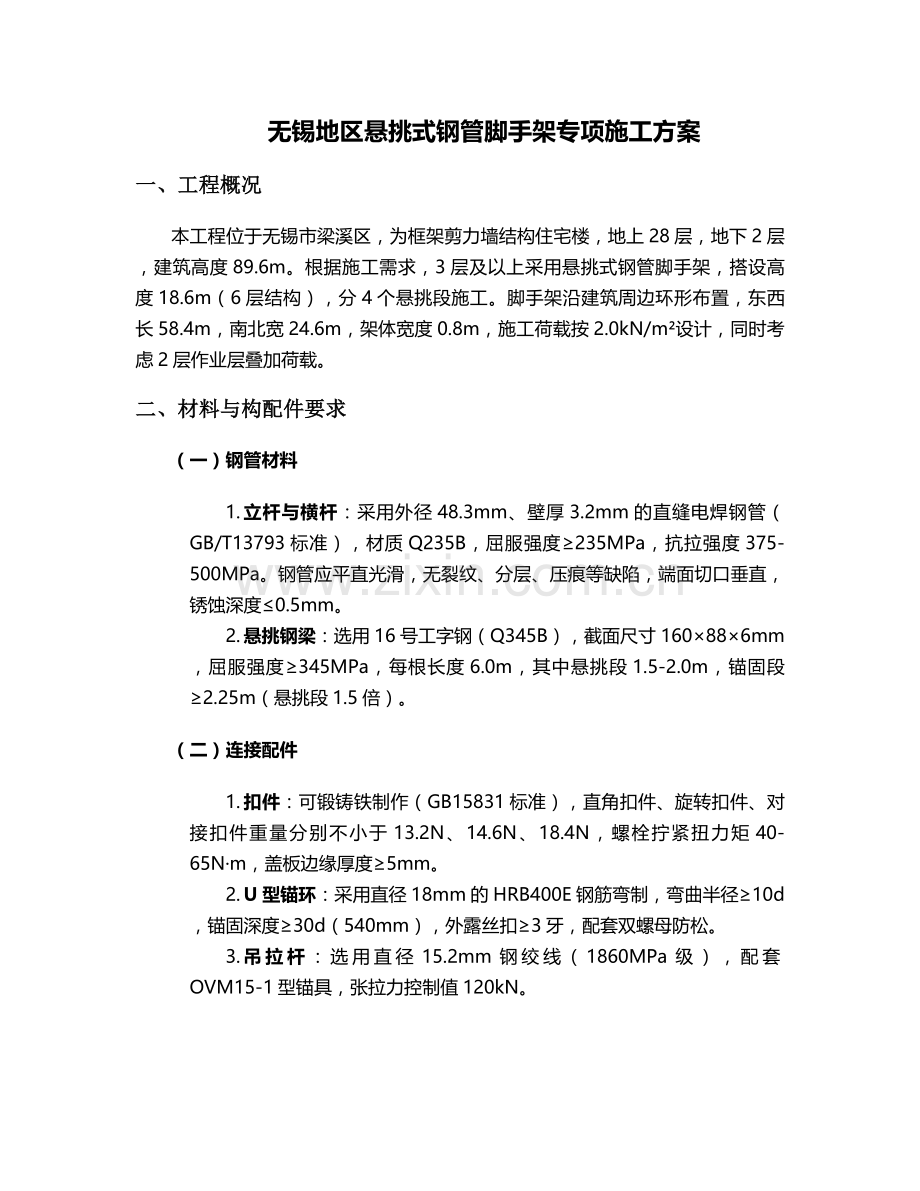

一、工程概况
本工程位于无锡市梁溪区，为框架剪力墙结构住宅楼，地上28层，地下2层，建筑高度89.6m。根据施工需求，3层及以上采用悬挑式钢管脚手架，搭设高度18.6m（6层结构），分4个悬挑段施工。脚手架沿建筑周边环形布置，东西长58.4m，南北宽24.6m，架体宽度0.8m，施工荷载按2.0kN/m²设计，同时考虑2层作业层叠加荷载。
二、材料与构配件要求
（一）钢管材料
1. 立杆与横杆：采用外径48.3mm、壁厚3.2mm的直缝电焊钢管（GB/T13793标准），材质Q235B，屈服强度≥235MPa，抗拉强度375-500MPa。钢管应平直光滑，无裂纹、分层、压痕等缺陷，端面切口垂直，锈蚀深度≤0.5mm。
2. 悬挑钢梁：选用16号工字钢（Q345B），截面尺寸160×88×6mm，屈服强度≥345MPa，每根长度6.0m，其中悬挑段1.5-2.0m，锚固段≥2.25m（悬挑段1.5倍）。
（二）连接配件
1. 扣件：可锻铸铁制作（GB15831标准），直角扣件、旋转扣件、对接扣件重量分别不小于13.2N、14.6N、18.4N，螺栓拧紧扭力矩40-65N·m，盖板边缘厚度≥5mm。
2. U型锚环：采用直径18mm的HRB400E钢筋弯制，弯曲半径≥10d，锚固深度≥30d（540mm），外露丝扣≥3牙，配套双螺母防松。
3. 吊拉杆：选用直径15.2mm钢绞线（1860MPa级），配套OVM15-1型锚具，张拉力控制值120kN。
（三）防护材料

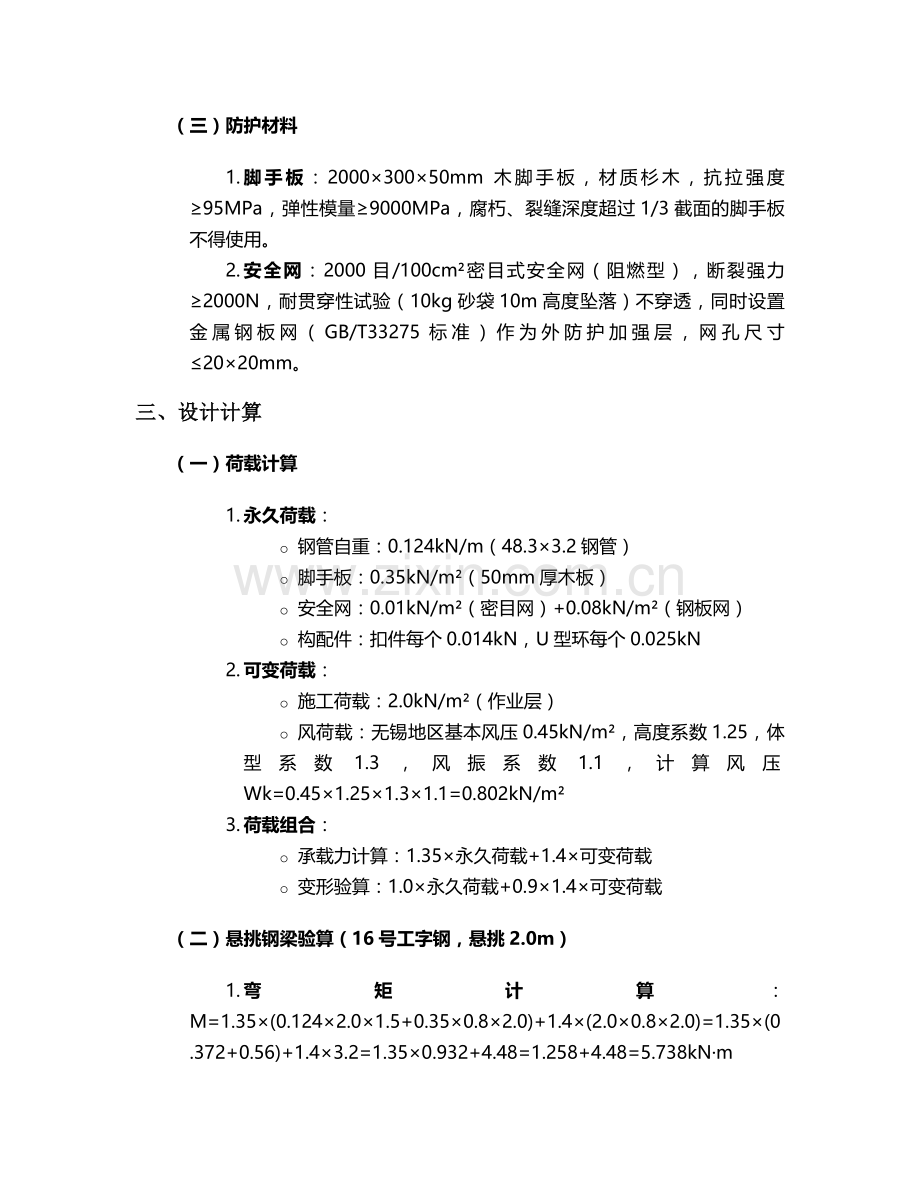

1. 脚手板：2000×300×50mm木脚手板，材质杉木，抗拉强度≥95MPa，弹性模量≥9000MPa，腐朽、裂缝深度超过1/3截面的脚手板不得使用。
2. 安全网：2000目/100cm²密目式安全网（阻燃型），断裂强力≥2000N，耐贯穿性试验（10kg砂袋10m高度坠落）不穿透，同时设置金属钢板网（GB/T33275标准）作为外防护加强层，网孔尺寸≤20×20mm。
三、设计计算
（一）荷载计算
1. 永久荷载：
o 钢管自重：0.124kN/m（48.3×3.2钢管）
o 脚手板：0.35kN/m²（50mm厚木板）
o 安全网：0.01kN/m²（密目网）+0.08kN/m²（钢板网）
o 构配件：扣件每个0.014kN，U型环每个0.025kN
2. 可变荷载：
o 施工荷载：2.0kN/m²（作业层）
o 风荷载：无锡地区基本风压0.45kN/m²，高度系数1.25，体型系数1.3，风振系数1.1，计算风压Wk=0.45×1.25×1.3×1.1=0.802kN/m²
3. 荷载组合：
o 承载力计算：1.35×永久荷载+1.4×可变荷载
o 变形验算：1.0×永久荷载+0.9×1.4×可变荷载
（二）悬挑钢梁验算（16号工字钢，悬挑2.0m）
1. 弯矩计算：M=1.35×(0.124×2.0×1.5+0.35×0.8×2.0)+1.4×(2.0×0.8×2.0)=1.35×(0.372+0.56)+1.4×3.2=1.35×0.932+4.48=1.258+4.48=5.738kN·m
2. 抗弯强度：σ=M/Wx=5.738×10⁶/141×10³=40.7MPa＜295MPa（Q345B设计值）
3. 抗剪强度：τ=VS/Ib=12.6×10³×80.5×10³/(1130×10⁴×6)=12.6×80.5×10⁶/(6780×10⁴)=1014.3×10⁶/6.78×10⁸=1.496MPa＜170MPa
4. 挠度验算：v=5ql⁴/(384EI)=5×3.2×2000⁴/(384×206×10³×1130×10⁴)=5×3.2×16×10¹²/(384×206×10³×1130×10⁴)=256×10¹²/(8.9×10¹²)=2.88mm＜L/250=8mm
（三）立杆稳定性计算
1. 轴力计算：N=1.35×(3.5×0.124+0.35×1.5×0.8)+1.4×(2.0×1.5×0.8)=1.35×(0.434+0.42)+1.4×2.4=1.35×0.854+3.36=1.153+3.36=4.513kN
2. 长细比：λ=μL/i=1.5×1800/15.8=169.6，查附录C得稳定系数φ=0.253
3. 稳定性：σ=N/(φA)=4.513×10³/(0.253×489)=4513/(123.7)=36.5MPa＜205MPa
四、构造要求
（一）悬挑承力架
1. 钢梁布置：纵向间距1.5m，横向间距1.2m，转角处加密至0.9m。工字钢上表面焊接φ48×3.5mm导向管（长150mm），用于固定立杆，导向管与钢梁满焊（角焊缝高度6mm）。
2. 锚固构造：每根钢梁设置3个U型锚环，分别位于悬挑段根部、锚固段中部及末端，锚环与钢梁间隙采用木楔楔紧，锚固段下方设置10mm厚钢板（200×200mm）分散压力。
3. 斜拉系统：当悬挑长度＞1.8m时，设置1道钢绞线吊拉杆，上端锚固于上层结构（≥C30混凝土梁），下端连接钢梁1/3悬挑处，与水平面夹角45°-60°。
（二）脚手架架体
1. 立杆：纵向间距1.5m，横向间距0.8m，步距1.8m，立杆顶端高出作业面1.5m，底部设置纵横向扫地杆（距钢梁面≤200mm）。
2. 剪刀撑：外侧立面连续设置剪刀撑，角度45°-60°，每道宽度4-6跨（6-9m），搭接长度1.0m，用3个旋转扣件固定，端部扣件距离杆端≥100mm。
3. 连墙件：采用刚性连接（2φ48钢管+直角扣件），水平间距3.0m（2跨），垂直间距3.6m（2步），转角处3m范围内增设1个，连接点偏离主节点≤300mm。
（三）防护设施
1. 作业层：满铺木脚手板，四角用14号铁丝绑扎牢固，板端伸出横杆≥150mm，接头处设双横杆。设置1.2m高防护栏杆（两道横杆）和180mm高踢脚板（20mm厚木板）。
2. 外防护：从第二步起，每步设置1.8m高金属钢板网（20×20mm网孔），内侧挂密目安全网，网间搭接≥100mm，用18号铅丝绑扎于立杆内侧。
3. 层间防护：每隔10m设置水平安全网（大眼网），张挂于悬挑钢梁下方，四角绷紧，中间下垂度≤1/20跨度。
五、施工流程
（一）施工准备
1. 技术准备：编制专项方案并经施工单位技术负责人、总监理工程师审批，对作业人员进行安全技术交底（留存签字记录），特种作业人员持证上岗（架子工、起重工等）。
2. 材料验收：对进场工字钢、钢管、扣件等进行抽样送检，工字钢力学性能、钢管壁厚、扣件抗滑承载力等指标需符合要求，验收合格后分类堆放，防雨防潮。
3. 测量放线：在结构楼板上弹出钢梁定位线、立杆位置线，用红漆标注U型锚环预埋点，误差控制在±10mm内。
（二）搭设步骤
1. 预埋锚固：在混凝土浇筑前，将U型锚环按定位线预埋，采用φ12钢筋与结构主筋点焊固定，锚环内穿PVC管预留穿钢梁通道。
2. 钢梁安装：混凝土强度≥C25时安装工字钢，锚固段下方垫10mm厚钢板，穿入U型锚环后拧紧双螺母，扭矩值≥40N·m，悬挑端设置200mm高挡脚板。
3. 立杆搭设：将立杆套入导向管，底部垫50mm厚木块，采用对接扣件接长（相邻接头错开≥500mm），用直角扣件连接横杆，每搭设3层立杆校正一次垂直度。
4. 剪刀撑与连墙件：随架体搭设同步设置剪刀撑，连墙件在结构施工至相应位置后24h内安装，采用双扣件连接，确保刚性固定。
5. 防护设施：作业层脚手板、防护栏杆、安全网应在该层架体搭设完成后立即设置，钢板网用螺栓固定于立杆外侧，网片之间搭接严密。
（三）拆除作业
1. 拆除顺序：遵循“后搭先拆、先搭后拆”原则，自上而下逐层拆除，严禁上下同时作业，分段拆除高度差≤2步。
2. 安全控制：设置警戒区（半径10m），专人监护，拆除的构配件用绳索传递，严禁抛掷。拆除前清除架体上杂物，拆除后分类堆放，及时清运。
六、检查与验收
（一）材料验收
1. 钢管：每批随机抽取3根，检测外径、壁厚、锈蚀深度，不合格率≤3%，力学性能试验按GB/T228标准进行。
2. 扣件：每5000个为一批，随机抽取16个进行抗滑、抗破坏、扭转刚度试验，其中抗滑承载力≥7.0kN（直角扣件）。
（二）分段验收
1. 悬挑钢梁：检查锚固长度、U型环数量、螺栓扭矩，钢梁挠度≤L/250，每榀钢梁验收记录需包含检查项目、数据、验收结论。
2. 架体搭设：每搭设3层（≤6m）进行一次验收，检查立杆垂直度（≤1/200）、横杆水平度（±10mm）、连墙件数量等，填写验收表（附录D格式）并签字存档。
（三）使用前验收
1. 整体检查：架体稳定性、防护设施完整性、荷载限制牌设置等，重点检查剪刀撑连续设置情况、脚手板铺设质量。
2. 荷载试验：在最不利位置堆放砂袋（2.0kN/m²），静置1h后检查架体变形，最大沉降≤10mm，卸载后残余变形≤2mm。
七、安全管理措施
（一）施工安全
1. 作业防护：架子工佩戴安全帽、安全带（高挂低用）、防滑鞋，作业层设置水平安全网，恶劣天气（风力≥6级、雨雪天）停止搭设/拆除作业。
2. 临时用电：禁止在架体上拉接电线，确需设置照明时，采用12V安全电压，电线穿管固定，严禁接触钢管。
（二）使用管理
1. 荷载控制：严禁超载堆放材料，钢筋、模板等集中堆放荷载≤1.5kN/m²，建筑垃圾每日清理，设置“限载2.0kN/m²”警示牌。
2. 定期检查：每周由项目安全员组织检查，重点检查扣件松动、立杆沉降、钢丝绳张紧度等，发现问题立即整改，检查记录存档。
（三）应急预案
1. 坍塌事故：现场配备应急救援物资（千斤顶、切割机、担架等），发生坍塌时立即启动预案，组织人员疏散、伤员救治，并上报住建部门。
2. 高空坠落：在架体下方设置缓冲沙池（长3m×宽2m×深0.5m），配备急救箱（止血带、绷带等），坠落事故发生后10min内送达医院救治。
八、质量保证措施
1. 过程控制：实行样板引路制度，首段3层搭设完成后组织样板验收，合格后方可大面积施工，每道工序实行“三检制”（自检、互检、交接检）。
2. 测量监控：使用水准仪（精度±3mm/km）监测立杆沉降，经纬仪（精度±2″）控制垂直度，每搭设2层进行一次监测，数据超限时立即停工整改。
3. 资料管理：建立脚手架专项档案，包含材料合格证、检测报告、验收记录、检查记录等，工程竣工后归档保存3年。
九、季节性施工措施
（一）雨季施工
1. 排水措施：在钢梁上设置20mm高挡水沿，脚手板设置1%排水坡度，转角处预留排水孔（φ50mm），防止雨水积存。
2. 防滑措施：脚手板上钉防滑条（20×30mm木条，间距300mm），雨后作业前清理积水、检查扣件扭矩（补充至40-65N·m）。
（二）冬季施工
1. 防冻措施：钢管、扣件避免露天堆放，使用前清除表面冰霜，U型锚环预埋后采用棉被覆盖养护（混凝土强度≥75%设计值方可安装钢梁）。
2. 安全防护：遇有霜雪天气，作业前撒融雪剂（氯化钙），风力≥5级时停止作业，架体上积雪及时清除，防止超载。
十、附图与计算书
1. 附图：悬挑脚手架平面布置图、立面图、剖面图、节点详图（钢梁锚固节点、连墙件节点等）。
2. 计算书：悬挑钢梁受力计算、立杆稳定性计算、连墙件承载力计算、钢丝绳吊拉验算等。
（注：本方案未尽事宜，应符合DB32/T5173-2025、JGJ130-2011等现行规范要求，方案修改需经原审批单位同意。）
