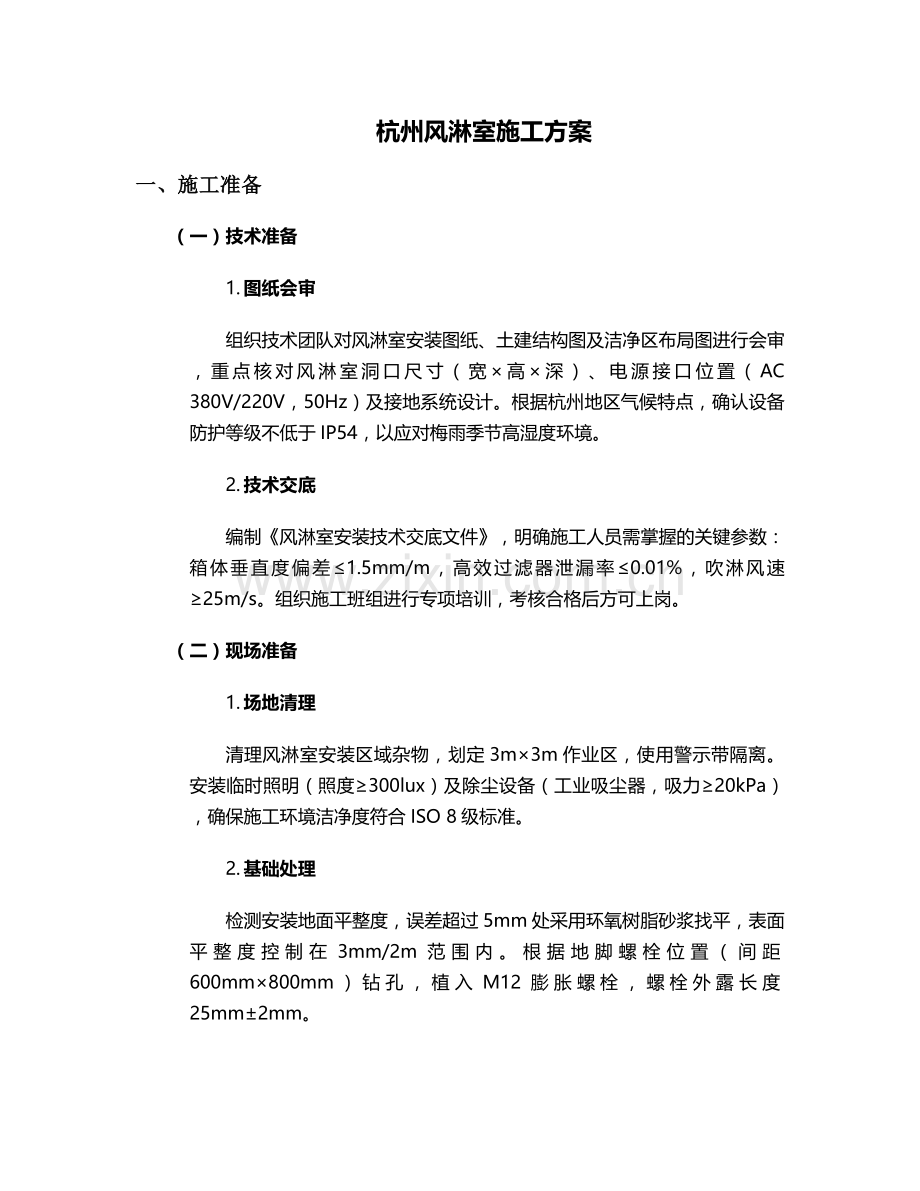

杭州风淋室施工方案
一、施工准备
（一）技术准备
1. 图纸会审
组织技术团队对风淋室安装图纸、土建结构图及洁净区布局图进行会审，重点核对风淋室洞口尺寸（宽×高×深）、电源接口位置（AC 380V/220V，50Hz）及接地系统设计。根据杭州地区气候特点，确认设备防护等级不低于IP54，以应对梅雨季节高湿度环境。
2. 技术交底
编制《风淋室安装技术交底文件》，明确施工人员需掌握的关键参数：箱体垂直度偏差≤1.5mm/m，高效过滤器泄漏率≤0.01%，吹淋风速≥25m/s。组织施工班组进行专项培训，考核合格后方可上岗。
（二）现场准备
1. 场地清理
清理风淋室安装区域杂物，划定3m×3m作业区，使用警示带隔离。安装临时照明（照度≥300lux）及除尘设备（工业吸尘器，吸力≥20kPa），确保施工环境洁净度符合ISO 8级标准。
2. 基础处理
检测安装地面平整度，误差超过5mm处采用环氧树脂砂浆找平，表面平整度控制在3mm/2m范围内。根据地脚螺栓位置（间距600mm×800mm）钻孔，植入M12膨胀螺栓，螺栓外露长度25mm±2mm。

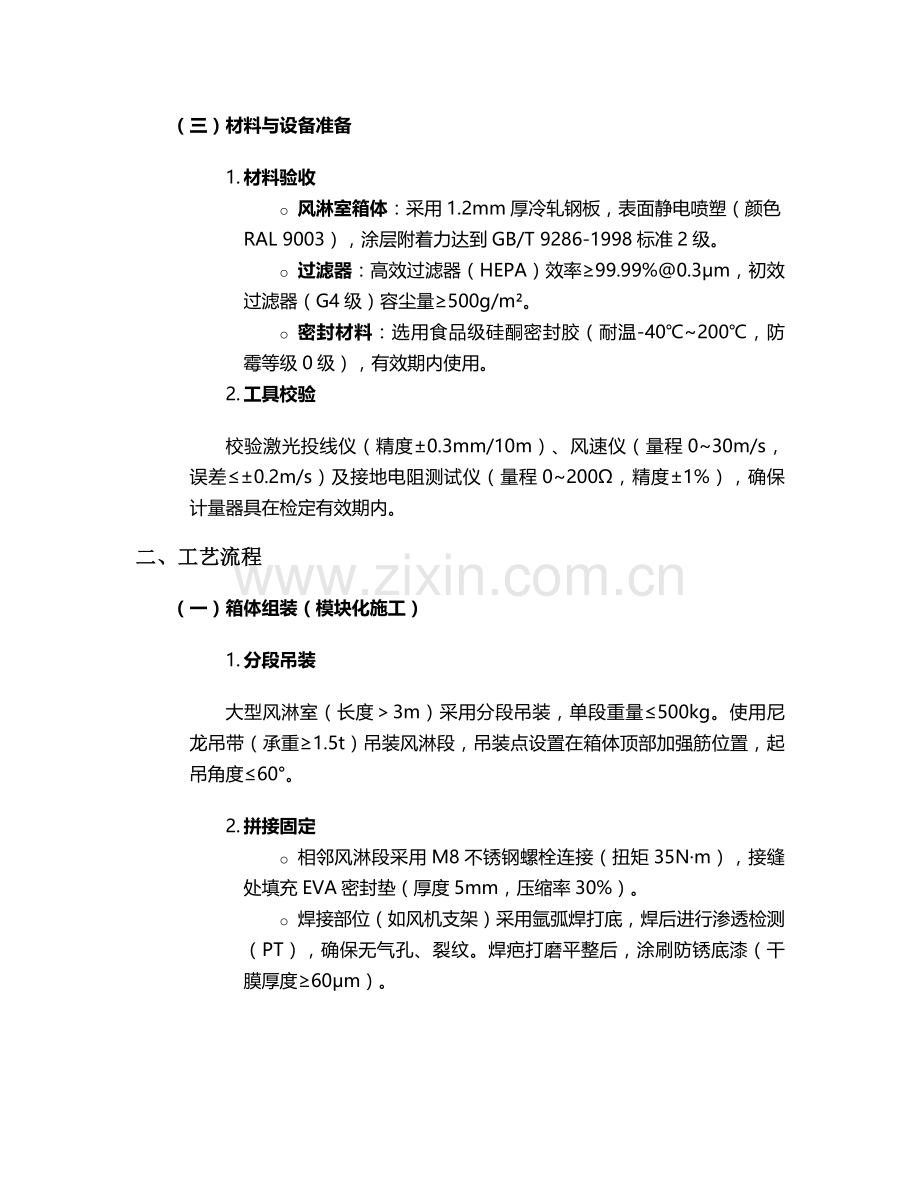

（三）材料与设备准备
1. 材料验收
o 风淋室箱体：采用1.2mm厚冷轧钢板，表面静电喷塑（颜色RAL 9003），涂层附着力达到GB/T 9286-1998标准2级。
o 过滤器：高效过滤器（HEPA）效率≥99.99%@0.3μm，初效过滤器（G4级）容尘量≥500g/m²。
o 密封材料：选用食品级硅酮密封胶（耐温-40℃~200℃，防霉等级0级），有效期内使用。
2. 工具校验
校验激光投线仪（精度±0.3mm/10m）、风速仪（量程0~30m/s，误差≤±0.2m/s）及接地电阻测试仪（量程0~200Ω，精度±1%），确保计量器具在检定有效期内。
二、工艺流程
（一）箱体组装（模块化施工）
1. 分段吊装
大型风淋室（长度＞3m）采用分段吊装，单段重量≤500kg。使用尼龙吊带（承重≥1.5t）吊装风淋段，吊装点设置在箱体顶部加强筋位置，起吊角度≤60°。
2. 拼接固定
o 相邻风淋段采用M8不锈钢螺栓连接（扭矩35N·m），接缝处填充EVA密封垫（厚度5mm，压缩率30%）。
o 焊接部位（如风机支架）采用氩弧焊打底，焊后进行渗透检测（PT），确保无气孔、裂纹。焊疤打磨平整后，涂刷防锈底漆（干膜厚度≥60μm）。
（二）风系统安装
1. 风机安装
风机（双涡壳外转子型，风量4000m³/h）固定在箱体内侧支架，采用弹簧减震器（阻尼系数0.25），运行噪音≤65dB(A)。风机出风口与静压箱软连接（防火帆布，厚度0.8mm），接缝用不锈钢喉箍（带宽25mm）紧固。
2. 过滤器安装
o 初效过滤器：安装于风机进风口，采用卡扣式固定，滤料褶皱间距均匀（3mm±0.5mm）。
o 高效过滤器：采用液槽密封，注入专用密封胶（深度12mm±1mm），确保胶液无气泡。安装后进行PAO检漏，上游浓度0.03mg/m³，下游浓度＜0.0003mg/m³为合格。
（三）电气系统安装
1. 布线施工
电源线路采用ZRYJV-3×4mm²电缆（穿Φ20镀锌钢管），接地干线使用40×4mm镀锌扁钢，接地电阻≤4Ω。导线连接采用冷压端子（压接面积≥导线截面积1.5倍），绝缘电阻≥20MΩ。
2. 控制系统调试
o 触摸屏（7英寸彩色LCD）设置吹淋时间（15~99s可调）、互锁延迟（5s）及故障报警功能。
o 红外线感应器（感应距离0.5~2.5m可调）安装于入口侧距地1.2m处，感应角度120°，响应时间≤0.5s。
（四）门体安装
1. 门框固定
门框采用304不锈钢（厚度1.5mm），与箱体连接缝隙填充防火岩棉（密度120kg/m³），外用密封胶密封（胶缝宽8mm±1mm，表面平滑无凹陷）。
2. 闭门器调试
安装液压闭门器（关门速度6~8s），调整闭门力为3级（EN 1154标准），确保门体在15°位置自动关闭，无回弹现象。
三、技术参数与安装要求
（一）核心技术参数
项目
技术指标
检测方法
吹淋风速
25~30m/s
风速仪在喷嘴前300mm处测量
箱体垂直度
≤1.5mm/m
激光投线仪测量
高效过滤器阻力
初阻力≤220Pa，终阻力≤450Pa
差压计测量
互锁功能
两门同时开启间隙≤2mm
塞尺检测
紫外线灯功率
30W，波长253.7nm
光谱仪检测
（二）安装精度要求
1. 喷嘴安装
304不锈钢喷嘴（孔径φ10mm）嵌入式安装，间距300mm×300mm，可180°旋转。安装后进行风速均匀性测试，各喷嘴风速偏差≤±2m/s。
2. 控制系统
PLC控制器（输入输出点数16/8）与触摸屏通讯正常，响应时间≤1s。设置三级权限管理（管理员、操作员、维护员），关键参数修改需密码验证。
四、质量管控
（一）过程检验
1. 工序检验
o 箱体组装：每完成1段拼接，使用水平仪检测水平度（误差≤1mm/m），不合格项立即整改。
o 电气安装：导线绝缘测试（500V兆欧表），持续1min无击穿，绝缘电阻≥50MΩ。
2. 隐蔽工程验收
接地系统焊接完成后，拍摄影像资料存档，监理工程师验收签字后方可隐蔽。接地电阻测试每50m检测1点，测试结果记录于《隐蔽工程验收表》。
（二）竣工验收
1. 性能测试
o 吹淋效果：使用粒子计数器（0.5μm粒径）检测，人员通过风淋后身上残留粒子数≤300个/ft³。
o 噪声测试：在距设备1m处测量，噪声值≤62dB(A)（符合GB/T 2888-2008标准）。
2. 资料提交
编制《风淋室安装竣工资料》，包含：
o 材料合格证、检测报告（复印件加盖公章）
o 施工记录（含隐蔽工程影像）
o 性能测试报告（第三方检测机构出具）
五、安全与注意事项
（一）施工安全
1. 用电安全
临时配电箱安装漏电保护器（动作电流30mA，动作时间≤0.1s），电线架空高度≥2.5m，严禁拖地敷设。
2. 高空作业
2m以上作业搭设脚手架（步距1.8m），设置防护栏杆（高度1.2m）。作业人员佩戴双钩安全带（静载荷≥15kN），安全带固定点承重≥10kN。
（二）杭州地区特殊措施
1. 防潮处理
施工期间（梅雨季节）使用除湿机（除湿量≥20L/h），保持环境湿度≤60%。材料仓库设置防潮托盘（高度150mm），防止底部受潮锈蚀。
2. 台风防护
台风预警时，加固临时设施（脚手架抗风载≥0.55kN/m²），设备部件使用铁链固定（抗拉强度≥15kN）。
（三）成品保护
1. 设备防护
风淋室表面粘贴PE保护膜（厚度0.12mm），安装完成后覆盖防尘罩（透气型无纺布，密度≥120g/m²）。
2. 交叉作业管理
与土建交叉施工时，设置硬质隔离（50mm厚彩钢板），风淋室进风口临时密封（HEPA过滤棉，效率G4级）。
六、维护与保养
（一）日常维护
1. 过滤器更换
初效过滤器每3个月更换1次，高效过滤器每年检测阻力，达到终阻力时立即更换。更换后进行检漏，合格后方可投入使用。
2. 清洁保养
每日使用75%酒精擦拭喷嘴、控制面板，每周用中性清洁剂清洗不锈钢底板（丝光面，避免划伤）。
（二）故障处理
1. 常见故障排除
o 风速不足：检查风机皮带张力（挠度10mm±2mm），调整张紧轮或更换皮带（型号A型，长度800mm）。
o 互锁失效：清洁门磁开关（感应距离5mm±1mm），调整位置使接触电阻≤0.5Ω。
2. 应急措施
配置备用电源（UPS，续航≥30min），突发停电时手动解锁风淋室门（机械钥匙隐藏于控制面板底部）。
七、验收标准
本工程验收严格执行GB 50591-2010《洁净室施工及验收规范》，关键控制点如下：
1. 外观检查：表面无划痕（深度＜0.1mm）、变形，接缝均匀（宽度差≤0.5mm）。
2. 功能测试：连续运行8小时，设备无异常停机，吹淋循环次数≥500次。
3. 第三方检测：委托具有CMA资质的机构进行检测，出具《风淋室性能检测报告》，确保各项指标符合设计要求。
