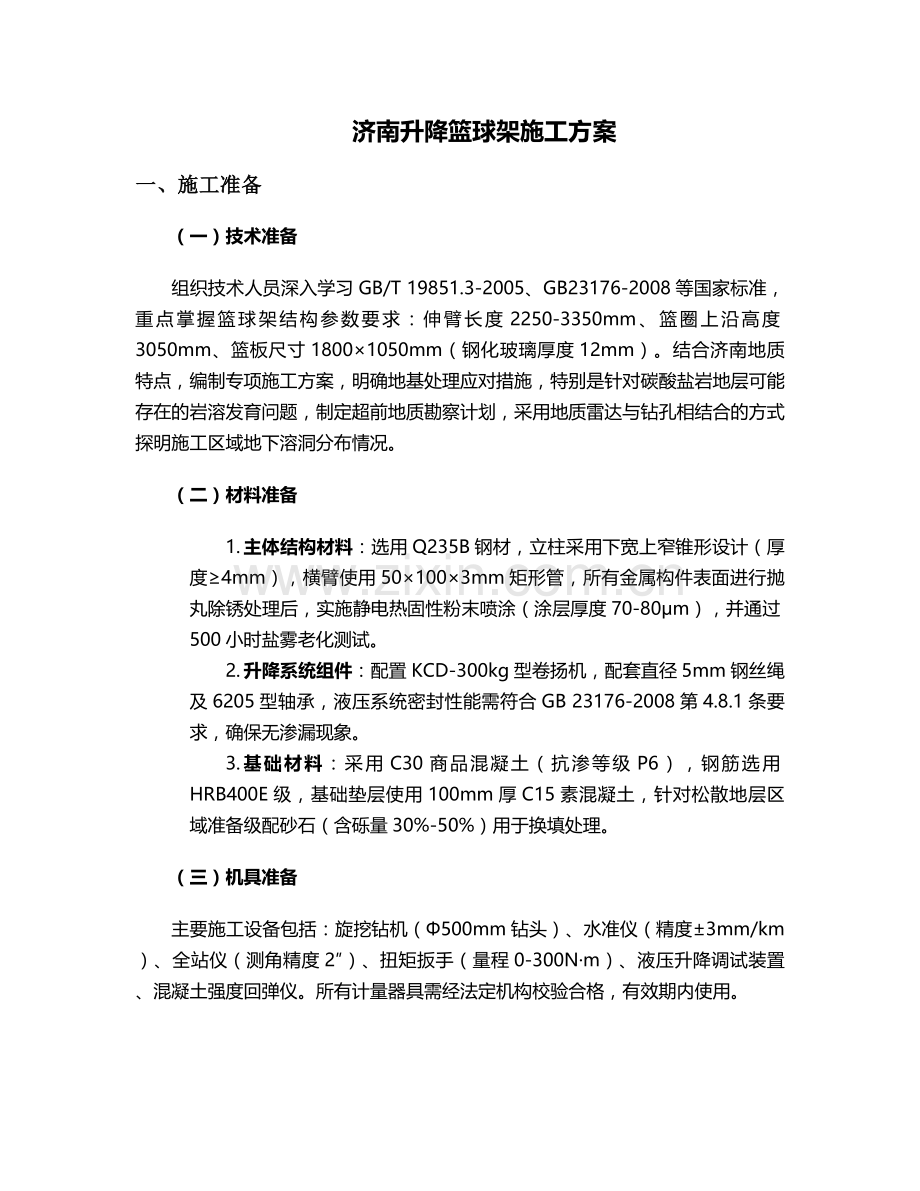

济南升降篮球架施工方案
一、施工准备
（一）技术准备
组织技术人员深入学习GB/T 19851.3-2005、GB23176-2008等国家标准，重点掌握篮球架结构参数要求：伸臂长度2250-3350mm、篮圈上沿高度3050mm、篮板尺寸1800×1050mm（钢化玻璃厚度12mm）。结合济南地质特点，编制专项施工方案，明确地基处理应对措施，特别是针对碳酸盐岩地层可能存在的岩溶发育问题，制定超前地质勘察计划，采用地质雷达与钻孔相结合的方式探明施工区域地下溶洞分布情况。
（二）材料准备
1. 主体结构材料：选用Q235B钢材，立柱采用下宽上窄锥形设计（厚度≥4mm），横臂使用50×100×3mm矩形管，所有金属构件表面进行抛丸除锈处理后，实施静电热固性粉末喷涂（涂层厚度70-80μm），并通过500小时盐雾老化测试。
2. 升降系统组件：配置KCD-300kg型卷扬机，配套直径5mm钢丝绳及6205型轴承，液压系统密封性能需符合GB 23176-2008第4.8.1条要求，确保无渗漏现象。
3. 基础材料：采用C30商品混凝土（抗渗等级P6），钢筋选用HRB400E级，基础垫层使用100mm厚C15素混凝土，针对松散地层区域准备级配砂石（含砾量30%-50%）用于换填处理。
（三）机具准备
主要施工设备包括：旋挖钻机（Φ500mm钻头）、水准仪（精度±3mm/km）、全站仪（测角精度2″）、扭矩扳手（量程0-300N·m）、液压升降调试装置、混凝土强度回弹仪。所有计量器具需经法定机构校验合格，有效期内使用。
（四）现场准备
1. 场地勘测：测量放线确定篮球架安装位置，确保支柱距端线外沿≥2000mm，场地平整度误差≤5mm/2m。对地下水位进行监测，当水位埋深＜5m时，提前设置排水沟与集水井。
2. 地质预处理：若勘察发现岩溶空洞（直径＞300mm），采用C25细石混凝土填充；松散填土层厚度＞1.5m时，进行分层碾压（压实系数≥0.94）或碎石桩处理（桩径500mm，间距1.2m）。
二、基础施工
（一）基坑开挖
1. 开挖尺寸：根据篮球架类型确定基坑规格，移动式底座基础为2400×1200×1500mm（长×宽×深），固定式为1000×1000×1200mm，边坡坡度按1:0.5设置，坑底预留300mm操作面。
2. 支护措施：当基坑深度＞2m且为砂土层时，采用Φ48mm钢管（壁厚3.5mm）搭设排桩支护，横向间距1.0m，打入深度≥2.5m，顶部设置扫地杆与横向拉杆。
3. 降水措施：采用轻型井点降水，井点管间距1.5m，滤管埋深低于坑底1.0m，确保地下水位降至基底以下500mm。
（二）钢筋混凝土施工
1. 钢筋绑扎：基础配筋为双层双向Φ12@150，保护层厚度40mm，立柱预埋件采用20mm厚钢板（400×400mm），锚筋为4Φ20（L=800mm），与底板钢筋焊接连接（焊缝长度≥10d）。
2. 模板安装：使用18mm厚多层板（背楞50×100mm木方，间距300mm），采用对拉螺栓加固（横向间距600mm，竖向间距500mm），模板垂直度偏差≤3mm/2m。
3. 混凝土浇筑：采用泵送混凝土连续浇筑，坍落度控制在180±20mm，振捣棒插入间距≤500mm，振捣时间15-30s。基础表面按设计要求设置20mm排水坡度，初凝后覆盖薄膜养护，养护期≥14d，待混凝土强度达到设计值80%后方可进行上部结构安装。
三、主体安装
（一）立柱安装
1. 吊装就位：使用25t汽车吊（吊点设置在立柱1/3高度处），吊装时设缆风绳控制垂直度，就位后临时固定，利用全站仪调整立柱垂直度（偏差≤1‰，且≤10mm）。
2. 锚固连接：采用M24膨胀螺栓（埋深≥200mm）将立柱底座与基础预埋件连接，扭矩扳手按450N·m力矩值分三次对称拧紧，螺栓外露丝扣2-3牙。
（二）横臂与篮板安装
1. 横臂组装：在地面完成横臂与升降机构的组装，检查卷扬机与钢丝绳连接节点（绳卡数量≥3个，间距100mm），安装保护锁链（破断拉力≥5kN）。
2. 篮板固定：采用四点吊装法安装钢化玻璃篮板，篮板与横臂之间加设5mm厚氯丁橡胶垫，使用M12不锈钢螺栓（带防松螺母）固定，对角线误差≤6mm，篮板平面垂直度偏差≤2mm/m。
（三）升降系统安装
1. 液压管路连接：按厂家提供的液压原理图连接油管，接口处使用密封胶带缠绕，系统安装完成后进行1.5倍工作压力的密封性试验（保压30min压降≤5%）。
2. 电气系统调试：检查绝缘电阻（≥2MΩ），接通380V电源后测试升降按钮响应时间（≤0.5s），限位开关设置在2.8m（最低）和4.5m（最高）位置，确保自动断电功能可靠。
四、调试验收
（一）性能调试
1. 升降功能测试：连续升降5个循环（从2.8m至4.5m），记录各位置停留精度（误差≤±10mm），运行过程中噪音≤65dB。
2. 篮圈性能检测：使用15kg重物悬挂篮圈1min，卸载后弹性形变恢复率≥95%，篮圈水平面与地面平行度偏差≤1mm。
3. 篮板冲击试验：用7.46kg标准篮球从1.8m高度自由落下，反弹高度≥0.9m（下落高度的50%），篮板中心挠度≤3mm（卸载后1min恢复原状）。
（二）安全验收
1. 结构稳定性：进行抗倾覆试验，在篮圈前沿施加水平力1000N，篮球架顶部水平位移≤100mm，卸载后无永久性变形。
2. 防护装置检查：底座护套采用50mm厚EPDM橡胶（弧形无棱角设计），高度≥200mm，篮板四周边缘包扎物厚度20-27mm，缓冲性能符合EN913标准。
3. 接地电阻测试：电气系统接地电阻≤4Ω，漏电保护器动作电流30mA（动作时间≤0.1s）。
（三）资料验收
施工单位需提交以下文件：原材料出厂合格证及复试报告、混凝土强度检测报告（标养试块28d强度≥30MPa）、隐蔽工程验收记录、升降系统调试记录、第三方检测机构出具的安全性能检验报告。
五、质量与安全保障措施
（一）质量控制要点
1. 基础工程：钢筋保护层厚度使用专用垫块控制，混凝土试块按每50m³留置1组（标养+同条件），基础预埋件位置偏差≤10mm。
2. 钢结构安装：焊接接头进行10%UT探伤检测（Ⅱ级合格），螺栓连接节点按5%比例进行扭矩复拧检查。
3. 涂层质量：采用划格法测试附着力（GB/T 9286-1998），涂层硬度达到2H（铅笔法，GB/T 6739-2006）。
（二）安全管理措施
1. 基坑防护：开挖深度＞2m时设置1.2m高防护栏杆（横杆间距≤600mm），夜间悬挂红色警示灯，坑边1.5m范围内严禁堆载（堆载限值≤10kPa）。
2. 高空作业：安装人员佩戴双钩安全带（高空作业≥2m），使用工具袋传递物件，风速＞10.8m/s（6级风）时停止吊装作业。
3. 用电安全：施工现场采用TN-S接零保护系统，配电箱安装剩余电流动作保护器（30mA/0.1s），电动工具使用前进行绝缘检测。
（三）济南特殊地质应对措施
1. 岩溶处理：对直径＜300mm的小型溶沟，采用注浆加固（水灰比1:1水泥浆，注浆压力0.3-0.5MPa）。
2. 地下水控制：基础施工期间若遇突水（涌水量＞10m³/h），立即停止作业，采用速凝混凝土（初凝时间＜15min）封堵，必要时启用管井降水系统。
3. 冬季施工：当环境温度＜5℃时，混凝土采用综合蓄热法养护（掺加早强防冻剂，覆盖电热毯+阻燃棉被），确保临界强度≥7MPa（养护温度≥5℃）。
六、施工进度计划
本工程总工期20天，具体节点控制如下：
1. 施工准备（3天）：含材料进场检验、设备调试
2. 基础施工（7天）：基坑开挖2天→钢筋模板3天→混凝土浇筑及养护2天
3. 主体安装（5天）：立柱吊装1天→横臂组装2天→篮板及升降系统安装2天
4. 调试验收（5天）：性能调试3天→安全检测1天→资料整理及验收1天
七、成品保护
1. 构件防护：安装完成的金属结构采用防雨布覆盖，玻璃篮板张贴警示标识（严禁撞击），升降系统设置锁定装置（非调试期间禁止操作）。
2. 基础养护：混凝土强度未达设计值前，严禁在基础周边5m范围内进行重型机械作业，冬季施工期间基础表面温度与环境温度差≤20℃。
3. 交付前检查：竣工验收前进行全面清洁，清除表面混凝土污渍、焊渣，检查涂层完整性，对划痕（深度＞0.5mm）进行局部修补后重新喷涂。
八、应急预案
1. 岩溶塌陷应急：配备20m³级配砂石、50袋速凝水泥（初凝≤10min），发现塌陷征兆时立即撤离人员，采用“填充-注浆-加固”三步法处理。
2. 设备故障应急：备用1套液压升降系统总成，卷扬机出现卡滞时，启用手动应急下降装置（下降速度≤0.5m/min）。
3. 恶劣天气应急：施工现场设置气象预警接收设备，暴雨来临前完成基坑周边挡水墙（高度500mm）砌筑，大风预警发布后对未固定构件进行临时加固。
本方案未尽事宜，严格按照GB/T 19851.3-2005、GB 23176-2008及济南市建筑工程施工安全管理规定执行，施工过程接受建设单位、监理单位及质量监督部门的监督检查。
