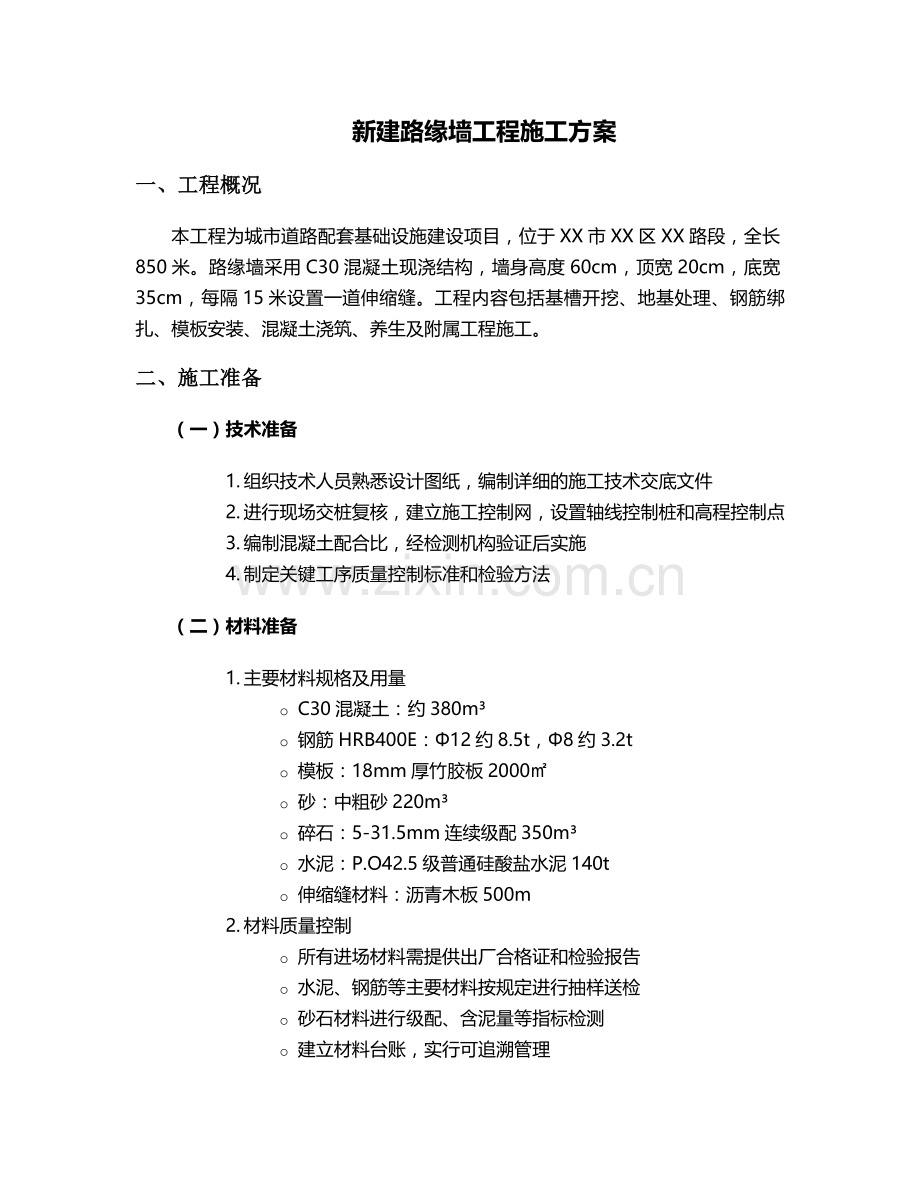

新建路缘墙工程施工方案
一、工程概况
本工程为城市道路配套基础设施建设项目，位于XX市XX区XX路段，全长850米。路缘墙采用C30混凝土现浇结构，墙身高度60cm，顶宽20cm，底宽35cm，每隔15米设置一道伸缩缝。工程内容包括基槽开挖、地基处理、钢筋绑扎、模板安装、混凝土浇筑、养生及附属工程施工。
二、施工准备
（一）技术准备
1. 组织技术人员熟悉设计图纸，编制详细的施工技术交底文件
2. 进行现场交桩复核，建立施工控制网，设置轴线控制桩和高程控制点
3. 编制混凝土配合比，经检测机构验证后实施
4. 制定关键工序质量控制标准和检验方法
（二）材料准备
1. 主要材料规格及用量
o C30混凝土：约380m³
o 钢筋HRB400E：Φ12约8.5t，Φ8约3.2t
o 模板：18mm厚竹胶板2000㎡
o 砂：中粗砂220m³
o 碎石：5-31.5mm连续级配350m³
o 水泥：P.O42.5级普通硅酸盐水泥140t
o 伸缩缝材料：沥青木板500m
2. 材料质量控制
o 所有进场材料需提供出厂合格证和检验报告
o 水泥、钢筋等主要材料按规定进行抽样送检
o 砂石材料进行级配、含泥量等指标检测
o 建立材料台账，实行可追溯管理

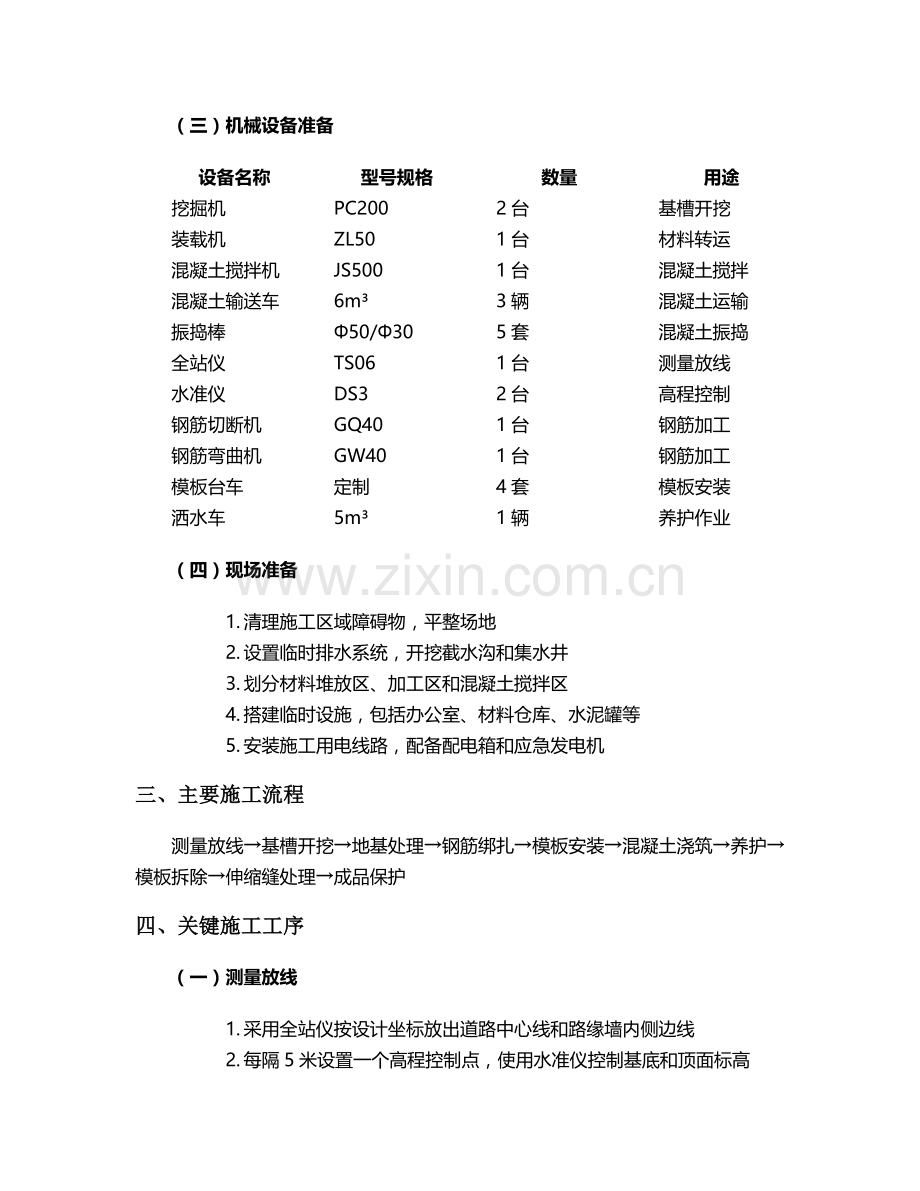

（三）机械设备准备
设备名称
型号规格
数量
用途
挖掘机
PC200
2台
基槽开挖
装载机
ZL50
1台
材料转运
混凝土搅拌机
JS500
1台
混凝土搅拌
混凝土输送车
6m³
3辆
混凝土运输
振捣棒
Φ50/Φ30
5套
混凝土振捣
全站仪
TS06
1台
测量放线
水准仪
DS3
2台
高程控制
钢筋切断机
GQ40
1台
钢筋加工
钢筋弯曲机
GW40
1台
钢筋加工
模板台车
定制
4套
模板安装
洒水车
5m³
1辆
养护作业
（四）现场准备
1. 清理施工区域障碍物，平整场地
2. 设置临时排水系统，开挖截水沟和集水井
3. 划分材料堆放区、加工区和混凝土搅拌区
4. 搭建临时设施，包括办公室、材料仓库、水泥罐等
5. 安装施工用电线路，配备配电箱和应急发电机
三、主要施工流程
测量放线→基槽开挖→地基处理→钢筋绑扎→模板安装→混凝土浇筑→养护→模板拆除→伸缩缝处理→成品保护
四、关键施工工序
（一）测量放线
1. 采用全站仪按设计坐标放出道路中心线和路缘墙内侧边线
2. 每隔5米设置一个高程控制点，使用水准仪控制基底和顶面标高
3. 用白灰撒出基槽开挖边界线，两侧各加宽30cm作为操作面
4. 对测量成果进行复核，允许偏差：轴线±5mm，高程±3mm
（二）基槽开挖
1. 采用机械开挖为主，人工修整为辅的方式施工
2. 开挖深度按设计要求控制，基底预留10cm人工清理层
3. 开挖坡度根据地质情况确定，一般为1:0.5~1:1
4. 槽底设置排水沟和集水井，及时排除积水
5. 基底土样进行土工试验，承载力要求≥150kPa
6. 基槽验收内容：基底标高、轴线位置、截面尺寸、地基承载力
（三）地基处理
1. 若基底土为软弱土层，采用换填碎石处理，厚度不小于30cm
2. 碎石分层摊铺，每层厚度20cm，采用平板振动器压实
3. 压实度要求达到93%以上，经检测合格后方可进行下道工序
4. 地基处理完成后，浇筑10cm厚C15混凝土垫层
（四）钢筋工程
1. 钢筋加工
o 钢筋表面除锈、调直处理
o 按设计尺寸切断、弯曲成型
o 钢筋保护层垫块采用C30混凝土预制，厚度3cm
2. 钢筋绑扎
o 底板钢筋双向Φ12@200，墙身竖向钢筋Φ12@150，水平钢筋Φ8@200
o 采用20#绑扎丝绑扎，绑扎点间距不大于30cm
o 转角处钢筋加密处理，增设Φ12加强筋
o 伸缩缝处钢筋断开，预留10mm间隙
o 钢筋安装允许偏差：保护层厚度±3mm，间距±10mm
（五）模板工程
1. 模板设计
o 采用18mm厚竹胶板，背楞采用50×100mm方木
o 横向间距30cm，纵向间距50cm，采用Φ12对拉螺栓固定
o 模板接缝处粘贴海绵条，防止漏浆
2. 模板安装
o 按放线位置安装侧模，确保轴线、标高准确
o 采用钢管脚手架支撑体系，立杆间距60cm，横杆间距120cm
o 模板拼缝平整严密，错台不大于2mm
o 安装完成后检查稳定性、刚度和强度
o 模板允许偏差：轴线位置±5mm，截面尺寸±3mm，表面平整度3mm/2m
（六）混凝土工程
1. 混凝土搅拌
o 严格控制配合比，每盘称量偏差：水泥±2%，砂石±3%
o 搅拌时间不少于90秒，确保混凝土均匀
o 出机坍落度控制在140±20mm
2. 混凝土浇筑
o 采用分段连续浇筑，每段长度不大于30m
o 混凝土自由下落高度不超过2m，防止离析
o 采用Φ50振捣棒振捣，插点间距30cm，振捣时间15-30秒
o 振捣至混凝土表面泛浆、不再下沉、无气泡溢出为止
o 浇筑过程中严禁碰撞钢筋和模板
3. 混凝土养护
o 浇筑完成后12小时内覆盖土工布洒水养护
o 养护期不少于14天，保持混凝土表面湿润
o 养护期间混凝土强度未达到2.5MPa前不得受荷
（七）伸缩缝施工
1. 按设计位置安装沥青木板，厚度2cm
2. 木板安装应垂直、牢固，与模板紧密贴合
3. 混凝土浇筑完成后及时清理缝内杂物
4. 养生期满后，缝内填塞沥青麻丝，深度不小于3cm
（八）成品保护
1. 混凝土强度达到设计强度70%后方可拆除模板
2. 拆除模板时轻拆轻放，避免损伤混凝土表面
3. 设立警示标志，禁止车辆碾压和碰撞
4. 墙顶覆盖防护板，防止施工车辆掉落物料砸伤
五、质量保证措施
（一）质量管理体系
1. 建立项目经理负责制，设置专职质量检查员3名
2. 实行"三检制"（自检、互检、交接检），做好检查记录
3. 关键工序实行旁站监理，留存影像资料
4. 隐蔽工程验收需经监理工程师签字确认后方可隐蔽
（二）质量控制要点
1. 原材料进场检验率100%，不合格材料严禁使用
2. 混凝土试块留置：每100m³留置1组标养试块，每工作班不少于1组
3. 基槽验收、钢筋隐蔽、混凝土浇筑等关键工序实行报验制度
4. 定期校准测量仪器和试验设备，确保检测数据准确
（三）常见质量问题防治
1. 蜂窝麻面防治
o 控制混凝土坍落度，加强振捣
o 模板拼缝严密，防止漏浆
o 混凝土浇筑前清理模板内杂物
2. 裂缝防治
o 控制水灰比，减少水泥用量
o 加强养护，避免早期脱水
o 合理设置伸缩缝，减少温度应力
3. 尺寸偏差防治
o 加强测量放线复核
o 模板支撑牢固，定期检查调整
o 混凝土浇筑过程中监测模板变形
六、安全文明施工
（一）安全管理措施
1. 建立安全生产责任制，配备专职安全员2名
2. 特种作业人员持证上岗，岗前进行安全技术交底
3. 施工现场设置安全警示标志，夜间悬挂警示灯
4. 脚手架搭设完成后经验收合格方可使用
5. 施工用电采用TN-S系统，实行"三级配电两级保护"
（二）文明施工措施
1. 施工现场材料堆放有序，设置标识牌
2. 施工道路硬化处理，出入口设置洗车槽
3. 易扬尘材料采取覆盖措施，施工现场洒水降尘
4. 夜间施工控制噪音，避免扰民
5. 施工垃圾及时清理，分类存放
七、施工进度计划
（一）施工总工期
本工程计划总工期45天，具体安排如下：
· 施工准备：5天
· 测量放线：3天
· 基槽开挖：7天
· 地基处理：5天
· 钢筋工程：8天
· 模板工程：6天
· 混凝土浇筑：5天
· 养护及拆模：4天
· 清理验收：2天
（二）进度保证措施
1. 合理划分施工段，实行平行作业
2. 配备足够的机械设备和周转材料
3. 建立进度考核制度，每周召开进度协调会
4. 提前制定材料采购计划，保证连续施工
5. 制定雨季施工预案，减少天气影响
八、质量验收标准
（一）分项工程验收
1. 基槽工程：基底标高、轴线位置、地基承载力符合设计要求
2. 钢筋工程：规格、数量、间距、保护层厚度符合设计要求
3. 模板工程：刚度、稳定性满足施工要求，接缝严密
4. 混凝土工程：强度达到设计标准，表面平整，无蜂窝麻面
5. 伸缩缝：位置准确，填缝材料符合要求
（二）外观质量要求
1. 混凝土表面平整光滑，色泽一致
2. 棱角分明，无缺棱掉角
3. 伸缩缝顺直，填缝饱满密实
4. 顶面高程一致，直线段顺直，曲线段圆滑
（三）实测项目允许偏差
项目
允许偏差
检验方法
轴线位置
±10mm
全站仪测量
顶面高程
±5mm
水准仪测量
墙面垂直度
5mm/2m
靠尺检查
截面尺寸
±5mm
尺量检查
表面平整度
3mm/2m
2m靠尺检查
九、环境保护措施
1. 施工废水经沉淀池处理后排放，防止污染水体
2. 施工垃圾集中堆放，及时清运至指定地点处理
3. 施工现场设置围挡，减少扬尘扩散
4. 夜间施工控制噪音，避免超过55分贝
5. 保护施工区域周边植被，不得随意砍伐
十、应急预案
（一）雨季施工措施
1. 基坑周边设置挡水墙，防止雨水流入
2. 配备排水泵，及时排除积水
3. 砂石料场设置防雨棚，混凝土浇筑避开雨天
4. 雨后检查模板支撑，必要时进行加固
（二）混凝土施工应急措施
1. 准备备用发电机，防止停电影响混凝土浇筑
2. 配备应急振捣设备，确保混凝土振捣密实
3. 遇特殊情况无法连续浇筑时，按施工缝要求处理
4. 夏季高温时采取遮阳措施，降低混凝土入模温度
（三）安全事故应急措施
1. 配备急救箱和常用药品，现场人员进行急救培训
2. 制定触电、坍塌、高处坠落等事故应急处置程序
3. 现场设置应急通道，保证救援车辆通行
4. 定期组织应急演练，提高应急处置能力
十一、结论与建议
本施工方案基于工程实际情况编制，各项技术措施科学合理，可操作性强。施工过程中应严格执行设计要求和规范标准，加强全过程质量控制，确保工程质量达到合格标准。建议施工期间加强与监理单位、设计单位的沟通协调，及时解决施工中出现的问题，确保工程顺利完成。
（全文共计约4200字）
