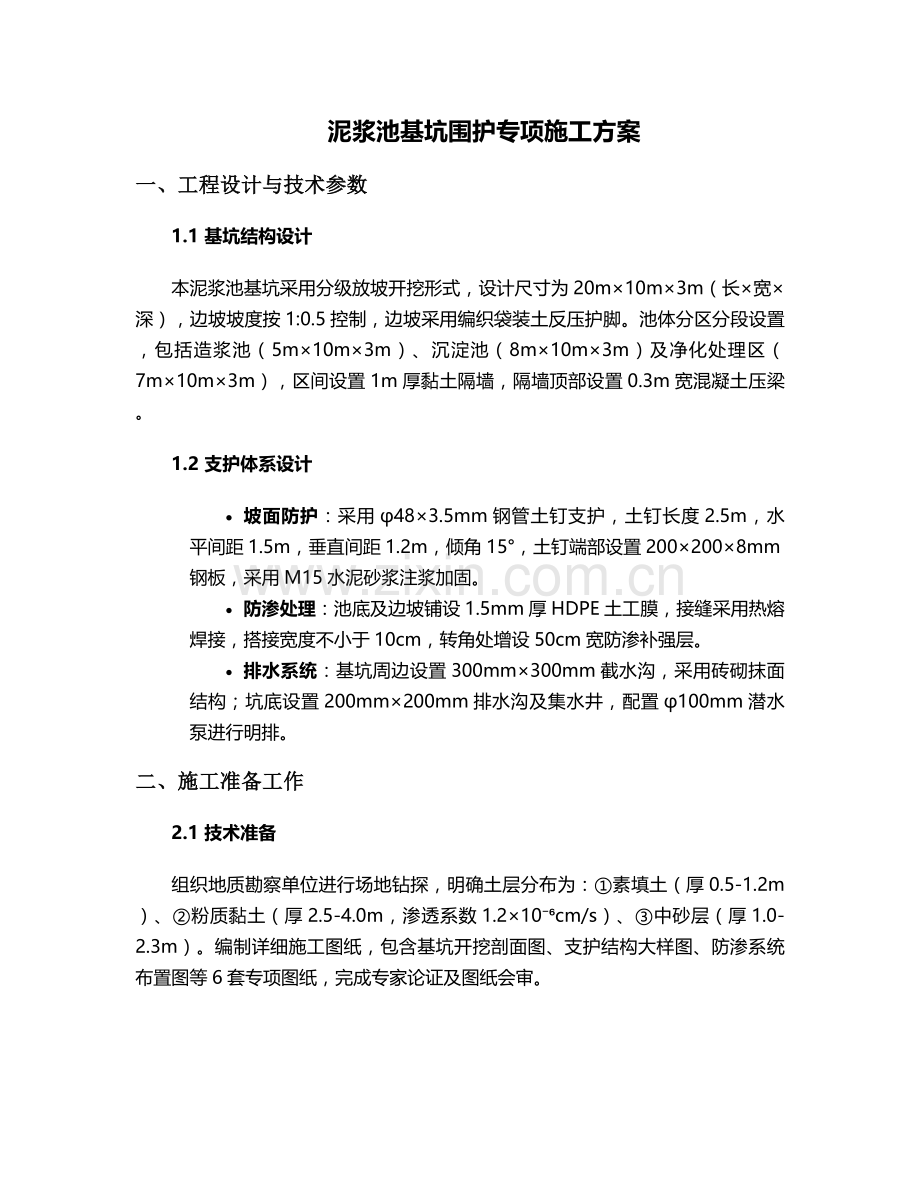

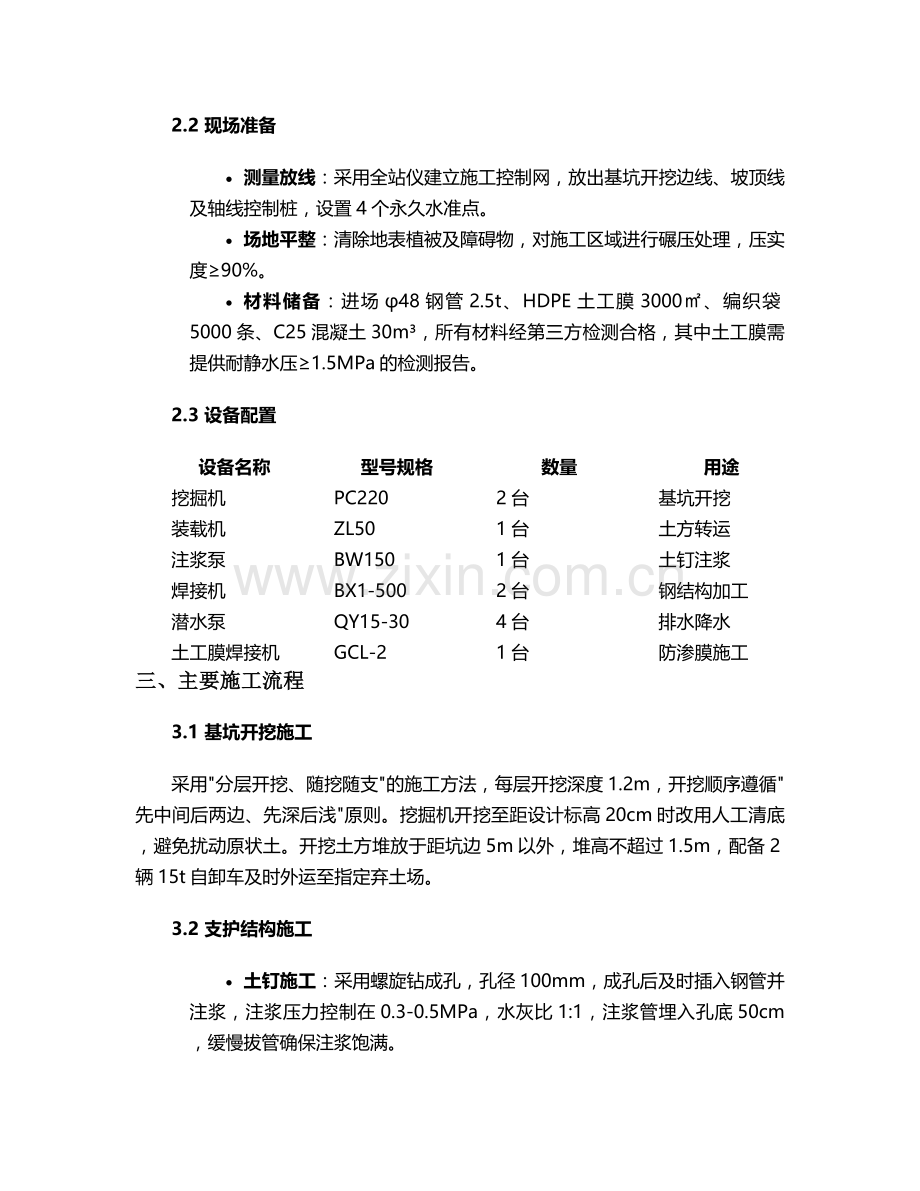

泥浆池基坑围护专项施工方案 一、工程设计与技术参数 1.1 基坑结构设计 本泥浆池基坑采用分级放坡开挖形式,设计尺寸为20m×10m×3m(长×宽×深),边坡坡度按1:0.5控制,边坡采用编织袋装土反压护脚。池体分区分段设置,包括造浆池(5m×10m×3m)、沉淀池(8m×10m×3m)及净化处理区(7m×10m×3m),区间设置1m厚黏土隔墙,隔墙顶部设置0.3m宽混凝土压梁。 1.2 支护体系设计 · 坡面防护:采用φ48×3.5mm钢管土钉支护,土钉长度2.5m,水平间距1.5m,垂直间距1.2m,倾角15°,土钉端部设置200×200×8mm钢板,采用M15水泥砂浆注浆加固。 · 防渗处理:池底及边坡铺设1.5mm厚HDPE土工膜,接缝采用热熔焊接,搭接宽度不小于10cm,转角处增设50cm宽防渗补强层。 · 排水系统:基坑周边设置300mm×300mm截水沟,采用砖砌抹面结构;坑底设置200mm×200mm排水沟及集水井,配置φ100mm潜水泵进行明排。 二、施工准备工作 2.1 技术准备 组织地质勘察单位进行场地钻探,明确土层分布为:①素填土(厚0.5-1.2m)、②粉质黏土(厚2.5-4.0m,渗透系数1.2×10⁻⁶cm/s)、③中砂层(厚1.0-2.3m)。编制详细施工图纸,包含基坑开挖剖面图、支护结构大样图、防渗系统布置图等6套专项图纸,完成专家论证及图纸会审。 2.2 现场准备 · 测量放线:采用全站仪建立施工控制网,放出基坑开挖边线、坡顶线及轴线控制桩,设置4个永久水准点。 · 场地平整:清除地表植被及障碍物,对施工区域进行碾压处理,压实度≥90%。 · 材料储备:进场φ48钢管2.5t、HDPE土工膜3000㎡、编织袋5000条、C25混凝土30m³,所有材料经第三方检测合格,其中土工膜需提供耐静水压≥1.5MPa的检测报告。 2.3 设备配置 设备名称 型号规格 数量 用途 挖掘机 PC220 2台 基坑开挖 装载机 ZL50 1台 土方转运 注浆泵 BW150 1台 土钉注浆 焊接机 BX1-500 2台 钢结构加工 潜水泵 QY15-30 4台 排水降水 土工膜焊接机 GCL-2 1台 防渗膜施工 三、主要施工流程 3.1 基坑开挖施工 采用"分层开挖、随挖随支"的施工方法,每层开挖深度1.2m,开挖顺序遵循"先中间后两边、先深后浅"原则。挖掘机开挖至距设计标高20cm时改用人工清底,避免扰动原状土。开挖土方堆放于距坑边5m以外,堆高不超过1.5m,配备2辆15t自卸车及时外运至指定弃土场。 3.2 支护结构施工 · 土钉施工:采用螺旋钻成孔,孔径100mm,成孔后及时插入钢管并注浆,注浆压力控制在0.3-0.5MPa,水灰比1:1,注浆管埋入孔底50cm,缓慢拔管确保注浆饱满。 · 坡面修整:每开挖一层后采用人工修整坡面,平整度误差≤5cm,铺设10cm厚碎石垫层,挂设φ6@200×200mm钢筋网,与土钉焊接固定。 · 喷射混凝土:采用C20细石混凝土,厚度8cm,配合比水泥:砂:石=1:2:2,掺加5%速凝剂,喷射压力0.4-0.6MPa,分两次喷射成型。 3.3 防渗系统施工 · 基面处理:清除坡面尖锐杂物,对局部凹陷处采用黏土回填夯实,平整度达到2m靠尺±5cm标准。 · 土工膜铺设:从低处向高处铺设,膜体松弛度控制在1.5%-2.0%,采用双轨热熔焊接,行走速度1.5-2.0m/min,焊接温度180-200℃,每天施工前进行焊接试验,合格后方可正式施工。 · 接缝检测:采用气压检测法,充气压力0.25MPa,保持30s压力下降≤5%为合格,每个接缝编号存档。 3.4 安全防护施工 基坑周边设置1.2m高防护栏杆,采用φ48钢管搭设,立杆间距2m,打入地下0.5m,横杆设置两道,刷红白相间警示漆,挂设密目安全网。设置8个安全通道,宽1.2m,通道口配备应急照明系统,安装16个红外对射报警器,警戒区域覆盖整个基坑周边3m范围。 四、质量控制措施 4.1 关键工序控制 · 土钉施工:严格控制孔位偏差≤100mm、孔深偏差±50mm,每30根土钉制作1组(3个)抗拔试验,试验值≥120kN。 · 防渗工程:土工膜铺设前进行现场裁切,避免十字接缝,转角处圆弧半径≥50cm,焊接完成后进行真空检测,负压≥25kPa,保压时间≥30s。 · 混凝土工程:采用商品混凝土,坍落度控制在180±20mm,每50m³制作1组试块,压梁混凝土养护期不少于14d。 4.2 检测验收标准 项目 允许偏差 检验方法 检验频率 基坑底面标高 ±50mm 水准仪 每20m测1点 边坡坡度 ±5%设计值 坡度尺 每20m测1处 土工膜焊接强度 ≥85%母材强度 拉伸试验 每100m接缝1组 土钉间距 ±100mm 钢尺 每50根测1点 五、安全管理体系 5.1 组织架构 成立以项目经理为组长的安全管理小组,设置3名专职安全员,配备12名持证安全员,建立"横向到边、纵向到底"的安全责任体系,签订安全责任书56份。 5.2 专项防护措施 · 基坑监测:布设12个沉降观测点、8个位移观测点,监测频率为开挖期间1次/天,支护完成后1次/3天,预警值:沉降30mm、位移50mm。 · 应急准备:编制坍塌、管涌等6项应急预案,储备应急物资包括φ200mm钢管100m、编织袋2000条、应急照明设备8套,每月组织1次应急演练。 · 用电安全:采用TN-S接零保护系统,设置5级配电箱,配备250A漏电保护器,电缆埋地深度≥0.7m,每旬进行1次绝缘电阻测试。 六、环境保护措施 6.1 扬尘控制 施工现场设置4台雾炮机,PM10浓度控制在0.5mg/m³以下,运输车辆必须覆盖篷布,出场前冲洗轮胎,施工道路采用200mm厚C20混凝土硬化,每2小时洒水1次。 6.2 废水处理 设置三级沉淀池(10m×4m×2m),施工废水经沉淀后回用,泥水处理采用板框压滤机,处理能力50m³/d,干泥含水率≤60%,运至指定填埋场处置。 6.3 噪声管理 选用低噪声设备,对破碎机等设备设置隔音棚,噪声控制在昼间≤70dB、夜间≤55dB,夜间施工办理夜间施工许可证,设置噪声监测点4处,每小时监测1次。 七、施工进度计划 采用Project编制四级进度计划体系,总工期45天,其中: · 第1-3天:施工准备及测量放线 · 第4-15天:基坑开挖及支护施工(关键线路) · 第12-25天:防渗系统施工 · 第26-35天:附属结构施工 · 第36-45天:试水试验及验收 设置3个进度控制点:①土钉支护完成(第10天)、②土工膜铺设完成(第22天)、③满水试验开始(第38天),采用BIM技术进行进度模拟,每周召开进度协调会。 八、验收标准与流程 8.1 验收内容 · 结构验收:检查基坑尺寸、支护结构完整性、混凝土强度等12项指标。 · 防渗验收:进行72小时满水试验,渗水量≤2L/(m²·d),检查32处接缝无渗漏。 · 功能验收:测试泥浆循环系统、净化处理设备运行状况,确保处理能力达到80m³/h。 8.2 验收程序 施工单位自检→监理验收→第三方检测→业主组织验收→质监站备案,形成验收资料包括:①竣工图8套、②检测报告12份、③隐蔽工程记录28份、④试运行记录15份,所有资料归档保存。 本方案实施过程中需严格执行《建筑基坑支护技术规程》JGJ120-2012、《土工合成材料应用技术规范》GB/T50290-2014等规范要求,确保施工质量符合设计标准。
