液硫输送管道施工方案.doc

上传人:w****g 文档编号:12837417 上传时间:2025-12-13 格式:DOC 页数:10 大小:26.49KB 下载积分:8 金币
下载 相关 举报
液硫输送管道施工方案.doc_第1页
第1页 / 共10页

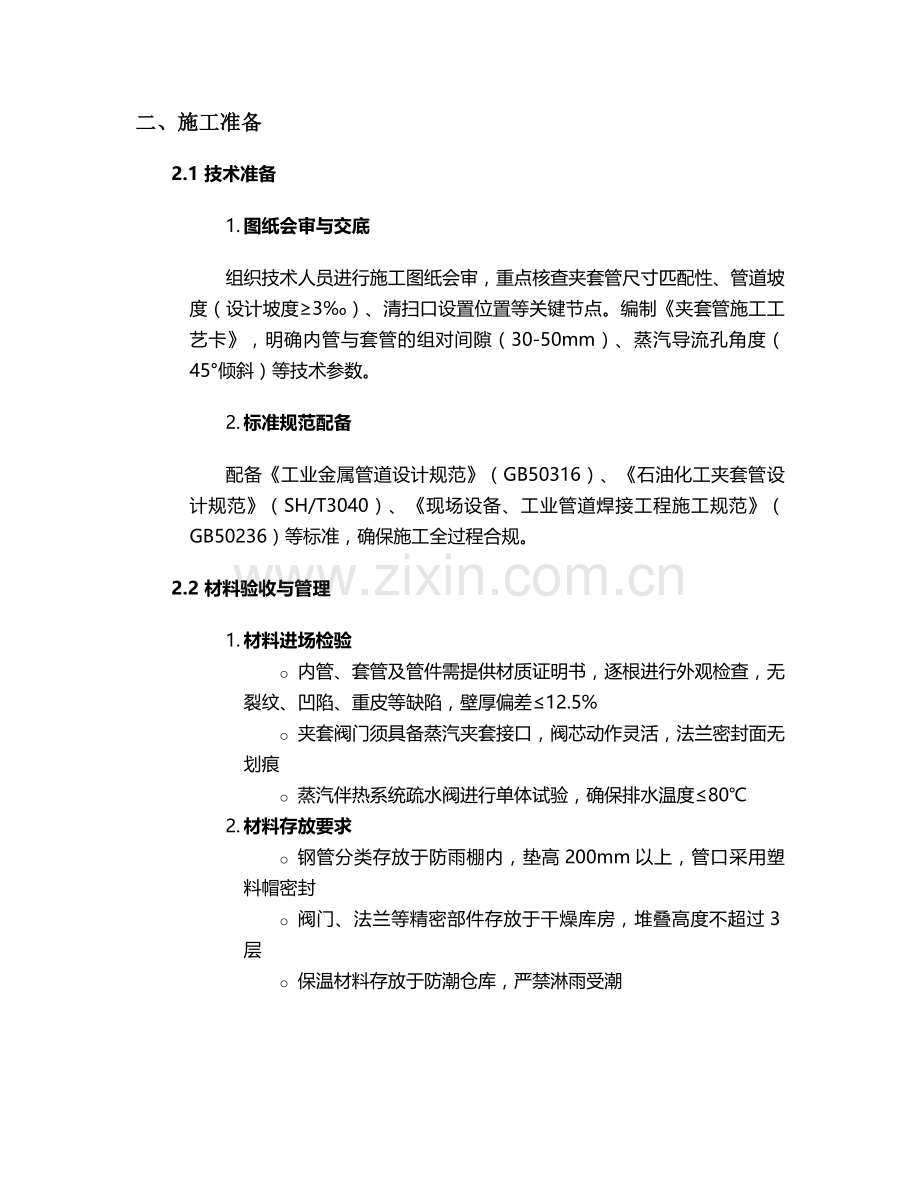

液硫输送管道施工方案.doc_第2页
第2页 / 共10页


点击查看更多>>
资源描述
液硫输送管道施工方案 一、工程概况 1.1 项目背景与施工范围 本工程为硫磺回收装置配套液硫输送管道系统施工,主要涉及液硫从冷凝冷却器至液硫贮槽的输送管线安装,包含管道预制、安装、伴热系统施工、试压吹扫及防腐保温等全流程作业。管道设计压力为1.0MPa,设计温度165℃,输送介质为液态硫磺(粘度范围10-200cP,温度控制在135±10℃)。 1.2 管道设计参数 项目 内管参数 夹套管参数 管径 DN50-DN150 DN100-DN200(含保温层) 材质 20#无缝钢管 Q235B无缝钢管 连接方式 焊接(内管焊缝隐蔽型) 法兰连接(夹套法兰) 伴热介质 0.3-0.6MPa饱和蒸汽 - 设计温度 165℃ 180℃ 1.3 主要工程量 · 夹套管安装:总长度860米(含弯头、三通等管件32个) · 阀门安装:夹套旋塞阀18台、夹套蝶阀6台、疏水阀24组 · 伴热系统:蒸汽分配站2套、疏水器组24套 · 管道防腐:环氧富锌底漆+聚氨酯面漆(干膜厚度≥200μm) · 保温工程:硅酸铝纤维毡(厚度100mm)+彩钢板保护层 二、施工准备 2.1 技术准备 1. 图纸会审与交底 组织技术人员进行施工图纸会审,重点核查夹套管尺寸匹配性、管道坡度(设计坡度≥3‰)、清扫口设置位置等关键节点。编制《夹套管施工工艺卡》,明确内管与套管的组对间隙(30-50mm)、蒸汽导流孔角度(45°倾斜)等技术参数。 2. 标准规范配备 配备《工业金属管道设计规范》(GB50316)、《石油化工夹套管设计规范》(SH/T3040)、《现场设备、工业管道焊接工程施工规范》(GB50236)等标准,确保施工全过程合规。 2.2 材料验收与管理 1. 材料进场检验 o 内管、套管及管件需提供材质证明书,逐根进行外观检查,无裂纹、凹陷、重皮等缺陷,壁厚偏差≤12.5% o 夹套阀门须具备蒸汽夹套接口,阀芯动作灵活,法兰密封面无划痕 o 蒸汽伴热系统疏水阀进行单体试验,确保排水温度≤80℃ 2. 材料存放要求 o 钢管分类存放于防雨棚内,垫高200mm以上,管口采用塑料帽密封 o 阀门、法兰等精密部件存放于干燥库房,堆叠高度不超过3层 o 保温材料存放于防潮仓库,严禁淋雨受潮 2.3 机具准备 设备名称 规格型号 数量 用途 数控管道切割机 CG2-110 2台 管道坡口加工(V型坡口,角度30°±2°) 氩弧焊机 WS-400 6台 内管焊接(背面充氩保护) 蒸汽试压装置 0-2.5MPa 2套 夹套管试压(内管、夹套分别试压) 光谱分析仪 Q230 1台 材料材质复验 超声波探伤仪 CTS-9003 1台 焊缝检测(Ⅰ级合格) 红外测温仪 ST60 2台 伴热系统温度监测 三、具体施工方法 3.1 管道预制 1. 夹套管组对工艺 o 内管预制:采用机械切割下料,坡口加工后进行内壁喷砂(Sa2.5级),对口错边量≤0.8mm。焊接采用氩电联焊,焊丝H08Mn2SiA,焊条E4315,焊后进行100%射线检测(Ⅱ级合格)。 o 套管组对:套管与内管同心度偏差≤3mm,采用专用工装固定。在套管两端安装夹套管中间件(带45°倾斜蒸汽导流孔),确保蒸汽在环形腔室均匀分布。 2. 管件制作要求 o 弯头采用热煨成形(弯曲半径R=3D),内管与套管同步煨制,避免产生椭圆度(偏差≤5%) o 三通采用整体锻造夹套三通,支管与主管夹角90°±1°,内管焊缝进行100%超声检测 3.2 管道安装 1. 安装流程 测量放线→支架安装→管道吊装→法兰连接→夹套伴热系统安装→临时固定→应力复核 2. 关键安装技术 o 管道支架:采用滑动支架(间距≤6米)与固定支架(蒸汽分配站处)组合,支架与管道之间垫3mm厚聚四氟乙烯板(摩擦系数≤0.3) o 坡度控制:每10米设置坡度测点,确保液硫流向坡度(3‰-5‰),最低点设置排液阀,最高点设置排气阀 o 夹套法兰安装:使用扭矩扳手按对角顺序紧固螺栓(力矩值45-60N·m),法兰间采用耐高温石墨垫片(厚度3mm) 3.3 伴热系统施工 1. 蒸汽夹套安装 o 夹套蒸汽入口设置过滤器(滤网孔径≤0.5mm),出口安装双金属片式疏水阀(排量≥设计值1.5倍) o 夹套管分段长度控制在6米以内,每段设置蒸汽进口与凝液出口,确保蒸汽流速≥15m/s 2. 温度监测系统 在管道直管段每30米、阀门前后2米处设置温度检测点,采用K型热电偶(测量范围0-300℃),通过补偿导线接入DCS系统。 3.4 试压与吹扫 1. 压力试验 o 内管试压:采用洁净水作为介质,试验压力1.5MPa,保压30分钟压降≤0.05MPa o 夹套试压:采用压缩空气,试验压力0.9MPa,保压30分钟,涂刷肥皂水检查无泄漏 o 联合试压:内管1.0MPa、夹套0.6MPa同时保压1小时,检查法兰、阀门密封面无渗漏 2. 管道吹扫 o 内管吹扫:采用压缩空气(压力0.6MPa),靶板置于吹扫口,连续吹扫5分钟靶板无铁锈、杂物 o 夹套吹扫:蒸汽吹扫前进行暖管(升温速率≤50℃/h),连续吹扫3次(每次间隔30分钟),疏水阀排水清澈 3.5 防腐与保温 1. 表面处理 管道除锈等级达到Sa2.5级,表面锚纹深度50-80μm,除锈后4小时内完成底漆涂刷(干膜厚度≥80μm) 2. 保温施工 o 保温层采用分层错缝包扎,搭接长度≥100mm,捆扎间距≤300mm o 保护层采用0.5mm厚彩钢板,接口搭接宽度50mm,咬口严密,坡度方向设置排水孔 四、质量控制措施 4.1 质量控制点设置 控制阶段 关键控制点 控制方法 验收标准 材料验收 内管壁厚、材质 光谱分析、超声波测厚 壁厚偏差≤12.5%,材质符合设计要求 焊接过程 内管焊缝质量 100%射线检测 GB50236-2011 Ⅱ级合格 管道安装 坡度、同心度 水准仪测量、百分表监测 坡度偏差≤1‰,同心度≤3mm 试压过程 压力降、泄漏情况 压力表监测、肥皂水检漏 压降≤0.05MPa/30min,无可见泄漏 4.2 质量通病防治 1. 夹套管堵塞 o 预制阶段采用压缩空气吹扫内管(压力0.6MPa),确保无焊渣留存 o 安装时在管道拐弯处设置清扫口(DN50四通接口),配备专用疏通工具 2. 蒸汽伴热不均 o 蒸汽导流孔采用数控钻孔(孔径10mm,45°倾斜),确保蒸汽均匀分布 o 夹套管外壁设置测温点,温差控制在±5℃以内 3. 法兰泄漏 o 法兰面进行平整度检测(偏差≤0.1mm/m),密封垫片采用含镍石墨缠绕垫 o 螺栓紧固采用扭矩法,分三次递增紧固(初拧30%→中拧60%→终拧100%) 五、安全与环保措施 5.1 安全防护措施 1. 高空作业防护 o 2米以上作业设置安全网,使用双钩安全带(高挂低用) o 脚手架搭设后进行验收(荷载试验1.5kN/m²),跳板铺满率100% 2. 焊接作业防护 o 受限空间焊接配备轴流风机(风量≥10次/h换气),焊工佩戴送风式面罩 o 氧气、乙炔气瓶间距≥5米,距明火点≥10米,设置防回火装置 3. 蒸汽作业安全 o 蒸汽管道试压时设置警戒区(半径5米),配备应急降温水箱(水温≤30℃) o 疏水阀操作采用专用工具,佩戴耐高温手套(耐温≥200℃) 5.2 环境保护措施 1. 噪声控制 o 切割、打磨作业采用低噪声设备(昼间≤70dB,夜间≤55dB) o 高噪声作业集中在8:00-18:00进行,设置隔声屏障(降噪量≥25dB) 2. 废弃物处理 o 焊接烟尘采用移动式焊烟净化器(收集效率≥90%) o 废焊条、砂轮片等危险废物分类存放,交由有资质单位处置 3. 水土保持 o 施工场地设置排水沟(坡度2%)和沉淀池(三级沉淀) o 保温材料切割在封闭车间进行,粉尘排放浓度≤8mg/m³ 六、施工进度计划 6.1 关键节点控制 施工阶段 起止时间 工期(天) 主要工作内容 施工准备 第1-7天 7 材料进场、机具调试、技术交底 管道预制 第8-28天 21 夹套管组对、焊接、探伤 现场安装 第29-58天 30 支架安装、管道吊装、阀门连接 系统试压 第59-65天 7 内管试压、夹套试压、联合试压 防腐保温 第66-78天 13 表面处理、涂料施工、保温安装 吹扫调试 第79-85天 7 蒸汽吹扫、伴热调试、系统联动 竣工验收 第86-90天 5 资料整理、现场验收、问题整改 6.2 进度保障措施 · 采用BIM技术进行施工模拟,提前发现管线冲突(碰撞检查覆盖率100%) · 预制与安装平行作业,设置2个预制班组(日均预制量≥40米) · 关键材料(如夹套阀门)提前备货,储备量满足15天施工需求 七、验收标准与流程 7.1 验收依据 · 《工业金属管道工程施工质量验收规范》(GB50184) · 《石油化工工程施工质量验收规范》(GB50461) · 设计文件及施工图纸(含设计变更单) 7.2 验收内容 1. 外观检查 o 管道无明显变形,坡度符合设计要求,标识清晰(介质流向、温度压力参数) o 保温层平整无破损,保护层搭接方向正确(顺介质流向) 2. 性能测试 o 伴热系统升温试验:从常温升至135℃耗时≤2小时,温度波动≤±5℃ o 系统运行测试:连续运行72小时,无泄漏、堵塞现象,疏水阀工作正常 3. 资料验收 o 施工记录:材料合格证、焊接记录、探伤报告、试压记录等 o 竣工图:包含实际安装尺寸、焊缝位置、检测点布置等信息 7.3 验收流程 施工单位自检→监理验收→第三方检测→业主验收→试运行→竣工验收备案 八、应急预案 8.1 管道堵塞应急处理 1. 堵塞判断:通过温度骤降(≥10℃/h)、压力升高(≥0.2MPa)判定堵塞位置 2. 处理措施: o 蒸汽反向吹扫(压力0.4MPa,持续15分钟) o 拆卸清扫口法兰,使用专用通条(前端加装硬质合金头)机械疏通 o 极端情况采用局部割管处理,修复后进行100%射线检测 8.2 蒸汽泄漏应急处置 1. 泄漏控制:立即关闭上游蒸汽阀门,设置警戒区,采用蒸汽云雾驱散装置(雾滴直径≤50μm)降低空间蒸汽浓度 2. 人员救助:接触蒸汽烫伤时,立即用流动冷水冲洗(≥15分钟),送医治疗 3. 修复方案:更换泄漏法兰垫片或阀门,重新紧固后进行气密性试验(压力0.6MPa,保压30分钟无泄漏) 8.3 火灾爆炸预防 · 施工现场严禁吸烟,动火作业办理许可证(配备2具8kg干粉灭火器) · 可燃气体检测报警仪(检测范围0-100%LEL)设置在阀门组区域,报警值≤25%LEL · 消防通道宽度≥4米,保持畅通,消防栓间距≤50米,保护半径≤30米 本方案未尽事宜,严格按照国家现行规范及设计文件执行。施工过程中如遇技术难题,由技术负责人组织专题论证,形成解决方案并履行审批手续后方可实施。
