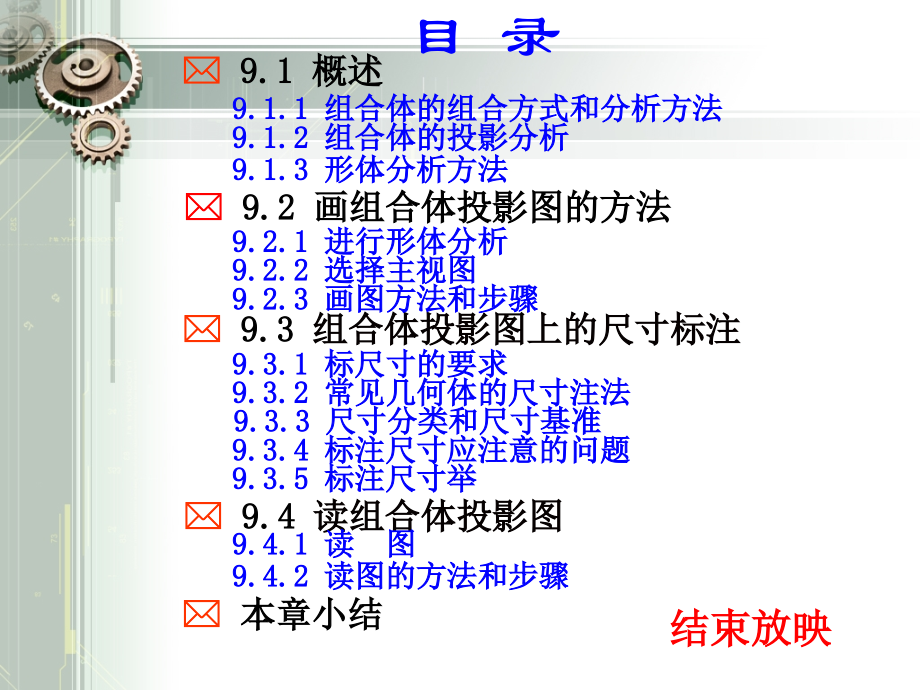

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第九章 组合体视图,南昌理工学院 机械制图教研室,9.2,画组合体投影图的方法,9.3,组合体投影图上的尺寸标注,9.4,读组合体投影图,9.1,概述,结束放映,目 录,本章小结,9.1.1,组合体的组合方式和分析方法,9.1.2,组合体的投影分析,9.1.3,形体分析方法,9.2.1,进行形体分析,9.2.2,选择主视图,9.2.3,画图方法和步骤,9.3.1,标尺寸的要求,9.3.2,常见几何体的尺寸注法,9.3.3,尺寸分类和尺寸基准,9.3.4,标注尺寸应注意的问题,9.3.5,标注尺寸举,9.4.1,读 图,9.4.2,读图的方法和步骤,9.1,概 述,9.1.1,组合体的组合方式和分析方法,组合体,由简单立体组成的较复杂的物体。,切割,堆积,两种基本的组合形式：“,堆积,”与“,切割,”。,综 合,9.1.2,组合体的,投影分析,共面,组合体相邻表面之间的结合关系,两个简单形体的表面对齐连接，就构成同一个表面了，不画分界线,共面,表面相切时的投影处理（一）,只有在,平面与曲面,或,两曲面,之间才会出现,相切,的情况。,表面相切时的投影处理（二）,表面相切时的投影处理（三）,公切面,公切面,画轮廓线,不画线,9.1.3,形体分析方法,把复杂的物体分解成由若干简单立体按不同方式组合而成的方法称为形体分析方法。,形体分析法：,例图,组合方式,组合方式,轴测图,例图,点击此处观看三维动画,三视图,例,1,：画轴承座的三视图,分解形体,套筒,底板,支撑板,肋板,分析各部分间的相对位置及表面过渡关系,选择主视图,原则：较多地表达出物体的形状特征及各部分,间的相对位置关系。,画底稿,布置视图：,逐个画各形体的三视图：,画对称中心线、轴线及定位基准线,检查、加深,从反映形体特征的视图开始画，三个视图对照画。,先整体，后局部。先定位置，后定形状。,画底板,画套筒,画支撑板,画肋板,画底稿,布置视图：,逐个画各形体的三视图：,画对称中心线、轴线及定位基准线,检查、加深,画底板,画套筒,画支撑板,画肋板,从反映形体特征的视图开始画，三个视图对照画。,先整体，后局部。先定位置，后定形状。,例,2,：求作导向块的三视图,形体分析,p,作图时注意分析,P,面的投影,画底稿,p,检查、加深,画底稿,检查、加深,9.2,画组合体投影图的方法,9.2.1,进行形体分析,对组合体进行形体分解,分块,。,自然放置。,可见性好。,弄清各部分的形状及相对位置关系。,9.2.2,选择主视图,反映特征。,9.2.3,画图,方法,和,步骤,分清主次，,先画,主要部分,，,后画,次要部分；,在画每一部分时，,先画,反映该部分,特征的视图,，,后画,其他视图；,严格,按照投影关系,，三个视图配合起来画出每一部分的投影。,组合体的,画图方法,例,1,求作简单轴承座的三视图。,点击此处观看三维动画,1),选比例，定图幅,2),布置图面，,画基准线,3),画底稿,4),检查、描深,、完成全图,简单轴承座的,画图顺序,9.3,组合体投影图上的尺寸标注,9.3.1,标尺寸的要求,正确：,完全：,清晰：,尺寸标注要完整，要能完全确定出物体的形状和大小，不遗漏，不重复。,尺寸标注符合国家标准的规定，即严格遵守国家标准,机械制图,(GB/T 16675.2,1996),的规定。,尺寸标注要合理，安排要清晰。,9.3.2,常见几何体的尺寸注法,四棱柱,圆柱,六棱柱,圆锥,四,棱,锥,圆,台,圆,球,四棱台,圆环,1.,尺寸,基准,2.,定形,尺寸,3.,定位,尺寸,4.,总体,尺寸,9.3.3,尺寸分类和尺寸基准,确定尺寸位置的几何元素（点、直线、平面）称为尺寸基准。,确定,组合体各组成部分,形状大小,的尺寸。,确定,各基本形体之间的,相对位置,尺寸。,组合体的,总长、总宽、总高,尺寸。,9.3.4,标注尺寸应注意的问题,1.,尺寸应该标注在,反应形体特征,的视图上。,2.,同一形体的尺寸应该尽量,集中标注,。,3.,尺寸,排列要清晰,，平行的尺寸应按“,大尺寸在外，,小尺寸在内,”的原则排列。,4.,内形尺寸、外形尺寸,应分别标注,在视图的两侧。,5.,同轴回转体的,直径,，应尽量标注在,非圆视图,上。,6.,应该尽量,避免在虚线上标注,尺寸。,1.,尺寸应该标注在,反应形体特征,的视图上。,2.,同一形体的尺寸应该尽量,集中标注。,3.,尺寸,排列要清晰,，平行的尺寸应按“,大尺寸在外，小尺寸在内,”的原则排列。,对,不对,4.,内形尺寸、外形尺寸,应分别标注,在视图的两侧。,好,不好,5.,同轴回转体的,直径,，最好标注在,非圆的视图,上。,好,不好,9.,3.5,标注尺寸举,例,1,标注简单轴承座的尺寸。,2),定形,尺寸,1),定,尺寸,基准,底板,肋板,支撑板,圆筒,（,5,个,）,（,3,个,）,（,1,个,）,（,3,个,）,2.,定位,尺寸,底板,圆筒,（,3,个,）,（,2,个,）,例,2,注出图示组合体的尺寸,尺寸标注,9.4,读组合体投影图,读图,和,画图,是我们认识物体的,两个相反的过程,。,9.4.1,读 图,是分析视图上的,线框,和,图线,想像出物体的空间形状。,读图的,基本方法,形体分析法,线面分析法,视图上的,线框,一般有,三种含义,：,（,1,）平面的投影,（,2,）曲面的投影,（,3,）孔洞或组合表面的投影,视图上的图线一般也有三种含义：,（,1,）有积聚性的平面或柱面的投影,（,2,）表面交线的投影,（,3,）曲面界限素线的投影,9.4.2,读图的方法和步骤,读图的方法,结合图例，说明读图的步骤：,1.,概括了解,形体分析法,线面分析法,例,1,读懂三视图所表达的物体的结构形状。,2.,具体分析,分线框、,对投影。,按投影、,定形体。,1,分线框、对投影。,按投影、定形体。,分线框、对投影。,按投影、定形体。,分线框、对投影。,按投影、定形体。,分线框、对投影。,按投影、定形体。,3.,综合、归纳想整体,点击此处观看三维动画,例,2,已知物体的主视图和俯视图，求侧视图。,一、,形体分析法,是组合体的画图、读图和尺寸,标注的一种行之有效的基本方法，要很好,掌握。组成形式及表面过渡关系,二、画图时，一定要在形体分析的基础上“分块逐块画”，要注意分析形体之间的组合方式及表面过渡关系，避免发生多线和漏线。,三、对于用切割方法形成的组合体，有时需借助面形分析方法进一步分析表面的形状特征及投影特性，以便准确地想象出物体的形状和正确地画出图形。,小 结,四、标注尺寸时一定要在形体分析的基础上逐个标注每个形体的定形、定位尺寸，同时注意正确选择尺寸基准。最后标注总体尺寸时要注意调整，避免出现封闭的尺寸链。,本 章 结 束,机械制图教研室,返 回,单击按钮可观看三维动画,返 回,单击按钮可观看三维动画,返 回,单击按钮可观看三维动画,
