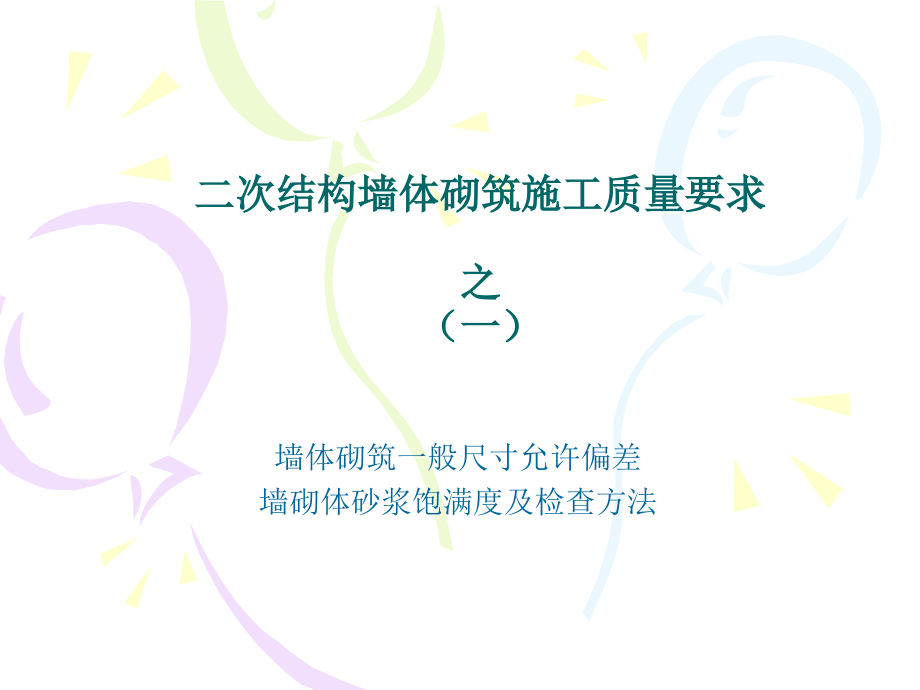

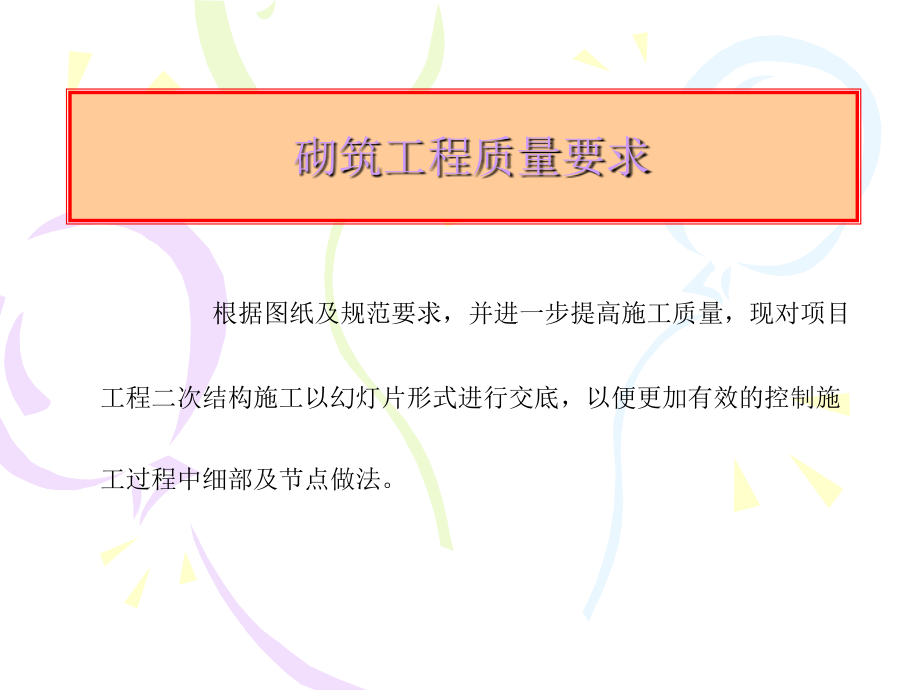

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,根据图纸及规范要求，并进一步提高施工质量，现对项目,工程二次结构施工以幻灯片形式进行交底，以便更加有效的控制施,工过程中细部及节点做法。,砌筑工程质量要求,二次结构墙体砌筑施工质量要求之（一）,墙体砌筑一般尺寸允许偏差,墙砌体砂浆饱满度及检查方法,二次结构墙体砌筑质量要求,项次,项 目,允 许 偏 差,(mm),检 查 方 法,1,轴线位移,10,用尺检查,垂直度,小于或等于,3m,5,用,2m,托线板或吊线、尺检查,大于,3m,10,2,表面平整度,8,用,2m,的靠尺和楔尺检查,3,门窗洞口高、宽（后塞口）,5,用尺检查,4,外墙上下窗口偏移,20,用经纬仪或掉线检查,墙体砌筑一般尺寸允许偏差（一）,二次结构墙体砌筑质量要求,砌体分类,灰 缝,饱满度及要求,检验方法,空心砖砌体,水 平,80%,采用百格网检查块材底面砂浆的粘结痕迹面积,垂 直,填满砂浆、不得有透明缝、瞎缝、假缝,墙砌体的砂浆饱满度及检验方法（二）,二次结构施工质量控制流程之（二）,二,.,施 工 质 量 控 制 流 程,检验批划分：每层为一个检验批,组织检验批施工,二次结构施工方案,按相关质量验收规范检查,项目专业质量检查员,监理工程师,下一检验批施工,班组自检,整改,同意,报验,处罚,整改,返工,报验,二次结构墙体砌筑工艺流程之（三）,二次结构墙体砌筑前的施工准备（一）,1,、技术准备：,1,）认真熟悉图纸和规范要求，做好二次结构墙体砌筑前的技术交底工作。,2,）掌握墙体砌筑工程的长度、宽度、高度等几何尺寸，以及墙体的轴线、标高、,构造形式等内容情况。,3,）根据砌块的尺寸和灰缝厚度计算出皮数和排数，制作批数杆。,二次结构墙体砌筑前的施工准备（二）,3,、墙体砌筑前的准备,1,）施工前放线，经复核，办理验线手续。,2,）植筋及钢筋绑扎，并办理隐检手续。,3,）蒸压加气混凝土砌块应在砌筑当天对砌块砌筑面喷水湿润。相对含水率为,40%,50%,。不得随浇随砌，严禁在砌筑后向墙体冲水。,混凝土多孔砖、混凝土实心砖及混凝土空心砌块不需浇水湿润，但在气候,炎热的情况下，宜在砌筑前对其喷水湿润。,4,）留置试块：每一楼层且不超过,250m3,砌体中各种类型及强度等级的砌,筑砂浆，至少做一组试块（每组,6,块）。,二次结构墙体主砌方法之（五）,二次结构墙体的主砌方法（一）,120,厚的隔墙采用,240,（长）,115,（宽）,90,（高）混凝土多孔砖砌筑。,240mm,90mm,二次结构墙体的组砌方法（二）,200,厚的内外填充墙采用,240,（长）,190,（宽）,115,（高）的混凝土多孔砖砌筑，两面抹灰。,240mm,115mm,二次结构墙体与砼墙体及柱的拉结之（六）,二次结构墙体与砼墙及柱的拉结（一）,拉结钢筋伸出砼墙及柱的长度不小于,70cm,。,拉结筋沿墙或柱高度方向不大于,50cm,设置一道。,填充墙与砼墙及柱的拉结（二）,墙体拉结筋、构造柱钢筋植筋及钢筋绑扎之（七）,植 筋（一）,构造柱及拉结钢筋与主体结构混凝土采用植筋锚固。,采用,A,、,B,组分植筋胶泥。,A,组（主剂）和,B,组（固化剂）按,10,：,1,搅拌均匀。,施工温度为,-5,0,C,至,40,0,C,。,固化时间：,24,小时,质量要求,1,）主控项目。,(1),钻孔孔径符合设计要求及有关规定。,(2),钻孔内应清理干净,无粉尘、植筋胶产品要求孔道干燥的要保持孔道干燥。,2,）一般项目。,(1),钻孔位置应符合设计,(,构造,),要求和砌块模数。,(2),钻孔深度允许偏差为,(+20mm,0mm),水平度允许偏差为,5mm,位置允许偏差为,5mm,。,植 筋（三）,1.,钢筋植筋施工流程：,弹线定位 钻孔 清孔 配胶 注胶 植钢筋,2.,植筋孔径和孔深要求：,6,钢筋：孔径,8mm,，孔深,8cm,。,12,钢筋：孔径,16mm,，孔深,15cm,。,构造柱钢筋绑扎（四）,构造柱主筋连接采用搭接，搭接长度为,71cm,。,构造柱主筋搭接区及柱上下端,70cm,范围内箍筋加密,100,。,不正确（间距过大）,二次结构墙体砌筑主要部位及节点要求之（八）,二次结构墙体底部砌筑要求（一）,小型空心砌块墙底部砌筑不少于三皮实心砖。,厨房间、卫生间隔墙（有防水要求）的底部浇筑,250,厚,C20,素混凝土。,不少于三皮砖,25cm,不少于,3,皮实心砖,门窗洞口部位的砌筑要求（二）,门窗洞口部位采用页岩实心砖砌筑。,二次结构墙体顶部砌筑要求（三）,填充墙顶部采用实心砖斜砌，斜砌角度为,45-60,度。,填充墙顶部斜砌间隔时间不少于,14,天。,45,0,60,0,二次结构墙体顶部砌筑（四）,填充墙顶部斜砌高度控制在,18-20cm,为宜。,18-20cm,二次结构墙体灰缝要求（五）,灰缝宽度控制在,10mm,12mm,内。,灰缝的平直度进行拉线和尺量检查，每,10m,不大于,10mm,。,二次结构墙体灰缝要求（六）,灰缝饱满度要求：,水平灰缝,80%,垂直灰缝应填满砂浆，不得有明缝或瞎缝,构造柱马牙槎留置（七）,马牙槎端部实心砖应先退后进，相错长度,60cm,，马牙槎的高度不宜超过,30cm,构造柱拉结筋按每,50cm,两根,6,钢筋进行留置。,拉结筋进入砌体内长度为,600mm,。,不大于,50cm,构造柱马牙槎留置（八）,不同厚度墙体马牙槎留置。,线管部位的处理（九）,填充墙墙体在线管及线盒部位采用实心砖砌筑。线管集中的部位应留通槽，采用,C15,砼浇筑。,线管部位的处理（十）,电箱部位的处理（十一）,
