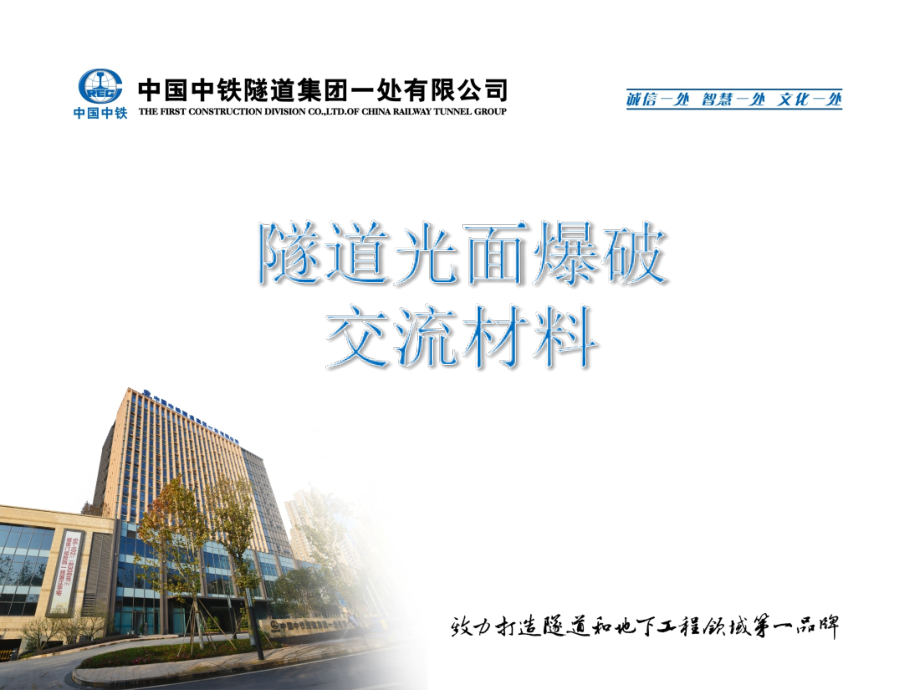

光面爆破教材.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,隧道光面爆破,交流材料,主题：俯下身子控超欠，开挖面上抓成型,。,口号：开挖好与坏，开挖决定效益和成败,超挖失控，后患无穷,。,目的：不让实实在在的效益白白流失，做好事前预控。,光爆效果,一、开挖成型（光面爆破）技术,1、（三关键部位与抓两头带中间）开挖施钻前作业面应画出开挖轮廓线、内圈眼线及断面中心线。,一、开挖成型（光面爆破）技术,2、禁止在层（节）理面钻孔，五不钻（不画线、残孔、夹层、破碎带、石缝）。,一、开挖成型（光面爆破）技术,3,、光爆层控制，光面爆破一定要控制周边眼间距E和最小抵抗线W（光爆层厚度），一般W=(1.11.25)E，并要求内圈眼与周边眼平行或近似平行。建议E控制在50CM以内。,重要问题说三遍：周边孔间距E、光爆层厚度W（即最小抵抗线W）和内圈眼间距对成型起关键作用。,E,W,一、开挖成型（光面爆破）技术,3,、光爆层控制，光面爆破一定要控制周边眼间距E和最小抵抗线W（光爆层厚度），一般W=(1.11.25)E，并要求内圈眼与周边眼平行或近似平行。建议E控制在50CM以内。,一、开挖成型（光面爆破）技术,4、堵孔。不堵孔有六大危害：响声大；冲击波大、炮根严重、块度大、炸药反应不充分污染大、炸药消耗大。国家标准禁止无堵塞爆破。,要求：无堵塞，不爆破。,一、开挖成型（光面爆破）技术,5,、周边孔装药量是光面爆破非常重要的一个参数，不断优化。,岩石类别,周边眼间距,E,（,cm,）,周边眼抵抗线,W,（,cm,）,相对距离,E/W,装药集中度,q,（,kg/m,）,极硬岩,5060,5575,0.80.85,0.250.3,硬岩,4050,5060,0.80.85,0.150.25,软质岩,3545,4560,0.750.8,0.070.12,光面爆破参数表,一、开挖成型（光面爆破）技术,6,、作业面大致齐平。严重不齐有很多恶果。（,不安全、改变抵抗线、施工难度增加、画线准确度差、爆破器材计划误差偏大等等,）。,一、开挖成型（光面爆破）技术,7、分段、装药有专人控制。雷管段位足够（发挥微差爆破优势），周边孔,同时起爆,。,一、开挖成型（光面爆破）技术,8、高度重视钻孔质量。有研究证明：钻孔质量对超欠挖影响达44%。“定位准，方向正，角度精”是司钻工永恒不断的追求。,一、开挖成型（光面爆破）技术,9、装药拱部与边墙应差别对待，边墙药量比拱部适当偏大。,10、起爆非电毫秒雷管时，起爆雷管绑扎时聚能穴方向与起爆方向相反。,6.4.3 导爆管起爆网路,6.4.3.1 导爆管网路应严格按设计要求进行连接，导爆管网路中不应有死结，炮孔内不应有接头，孔外相邻传爆雷管之间应留有足够的距离。,6.4.3.2 用雷管起爆导爆管网路时，应遵守下列规定：,起爆导爆管的雷管与导爆管捆扎端端头的距离应不小于 15cm；,应有防止雷管聚能射流切断导爆管的措施和防止延时雷管的气孔烧坏导爆管的措施；,导爆管应均匀地分布在雷管周围并用胶布等捆扎牢固。,6.4.3.3 使用导爆管连通器时，应夹紧或绑牢。,6.4.3.4 采用地表延时网路时，地表雷管与相邻导爆管之间应留有足够的安全距离，孔内应采用高段别雷管，确保地表未起爆雷管与已起爆药包之间的水平间距大于 20m。,一、开挖成型（光面爆破）技术,11、雷管段别微差时间应适当拉开，保持在75-100ms，特别是掏槽与扩槽，内圈与周边眼之间。建议采用1、5、7、915或715段。,一、开挖成型（光面爆破）技术,12、墙角的处理方式。（延时、孔加密、加药量）。,13、非电毫秒雷管脚线7M改为5M更适用。,一、开挖成型（光面爆破）技术,14、严格规范操作过程工艺以免出现盲炮。,15、每循环进行超欠挖测量，用以指导下循环施工和对作业人员进行考核。,16,、,“要进尺，看掏槽”。掏槽孔起掘进的决定性作用，一定高度重视。掏槽在断面中下部，充分利用围岩自重作用原理。底板眼排数。,一、开挖成型（光面爆破）技术,一、开挖成型（光面爆破）技术,17、充分发挥,微差,爆破优势，成型、减振。起爆顺序应为；,掏槽-扩槽-掘进-内圈-周边-底板。分段足够。,一、开挖成型（光面爆破）技术,18、软弱破碎地质段，将开孔位置平行开挖轮廓线内收一定值钻孔，爆后修整至开挖轮廓线的处理方式。,以内收值抵扣超挖值,。根据每循环进行超欠挖测量，作为调整内收值的依据。以保证不欠挖，控制超挖在允许范围之内（平均线性超挖10CM以内）。,一、开挖成型（光面爆破）技术,19、联网并联层级分清，导管雷保持松弛状态，爆破网络联接时严禁导爆管打节、拉细，各炮孔连接次数相同。接力雷管尽量用低段，最好用1段。,一、开挖成型（光面爆破）技术,20、周边孔药量除底部加强外，装药段大致均匀。,21、帮眼、底眼当光面爆破对待。,一、开挖成型（光面爆破）技术,22、作业台架施钻时，预留通道空间盲区（未钻孔区域）视情况加设半孔,。,23、岩变我变，动态调整。不要一劳永逸。对爆破开挖而言：动态动态动态动态。上一循环是下一循环的预设计和试爆破。切忌设计与落地脱节，不总结不闭合。,一、开挖成型（光面爆破）技术,24、清危、排险、敲帮找顶要可控。（忌过度）。,一、开挖成型（光面爆破）技术,2,5,、光面爆破参数表：,岩石类别,周边眼间距,E,（,cm,）,周边眼抵抗线,W,（,cm,）,相对距离,E/W,装药集中度,q,（,kg/m,）,极硬岩,5060,5575,0.80.85,0.250.3,硬岩,4050,5060,0.80.85,0.150.25,软质岩,3545,4560,0.750.8,0.070.12,光面爆破参数表,一、开挖成型（光面爆破）技术,2,6,、光面爆破指标及技术要点：,1,S,面积,7,炸药消耗,2,L,进尺,8,比眼数：个,/m,2,3,爆破方量,9,比眼量：,m/m,2,4,钻孔个数,10,炸药单耗：,kg,/m,3,5,钻孔米数,11,雷管单耗：发,/m,3,6,雷管个数,12,炮孔利用率,1,、根据围岩特点，合理选定周边眼的间距和最小抵抗线，尽最大努力提高钻眼质量。,2,、严格控制周边眼的装药量，尽可能将药量沿眼长均匀分布。,3,、周边眼宜使用小直径药卷和低猛度、低爆速的炸药。为满足装药结构要去，可借助导爆索（传爆线）来实现空气间隔装药。,4,、采用毫秒微差有序起爆。要安排好开挖程序，使光面爆破具有良好的临空面。,5,、边孔直径小于等于,50mm,。,一、开挖成型（光面爆破）技术,2,7,、光面爆破设计步骤：,1,分析岩性和隧道断面,2,确定开挖方法,3,确定开挖进尺,4,爆破器材选择,5,掏槽眼设计,6,周边眼设计,7,二圈眼设计,8,掘进眼设计,9,底板眼设计,10,各类孔药量分配,11,总药量和总眼数核对,12,爆破网络设计,13,参数现场优化,一、开挖成型（光面爆破）技术,2,8,、单耗参考值、炸药换算系数：,一、开挖成型（光面爆破）技术,29,、光面爆破三个二：,两个作用-（相邻孔的导向作用，爆生气体扩缝作用）；,两个重要参数-（E、W影响周边孔裂缝的形成、光面层破碎和开挖后隧道围岩的稳定）；,两个目的-（断面符合设计轮廓要求、围岩不产生损伤）。,一、开挖成型（光面爆破）技术,3,0,、成功案例,一、开挖成型（光面爆破）技术,3,1,、工作标准,公路：,铁路,（,1,）,开挖轮廓成型规则，岩面平整，超欠挖符合规定要求；,（,2,）,岩面上炮孔痕迹率（半孔率）达到预定要求；,（,3,）,肉眼观察不到明显的爆破裂隙；,（,4,）,无危石。,二、开挖成型（光面爆破）管理术,1、光面爆破好坏一定是多种因素影响的结果，不要以围岩条件差、节理裂隙发育、围岩破碎为由掩盖不作为。关系一定要理清。（地质是基础、钻孔是前提、工艺是关键、管理是保证）,二、开挖成型（光面爆破）管理术,2、建立超欠挖考核制度并落实，开挖工序在管理制度下运行。作业面上实行定人、定岗、定位、定质、定量考核。层层传递质量经济责任，给某些人安排点事。不能“,事不关已，高高挂起”，技术不参与、行政不干预、工班随自己,。,建立奖优罚劣“干多干少不一样，干好干坏不一样”的机制。,二、开挖成型（光面爆破）管理术,二、开挖成型（光面爆破）管理术,二、开挖成型（光面爆破）管理术,3、开挖是龙头，决定项目成败。隧道开挖质量是制约一切效益的瓶颈，掘进是隧道安全控制的重要环节。向开挖要效益。减成本。,二、开挖成型（光面爆破）管理术,二、开挖成型（光面爆破）管理术,4、开挖与填充工序换位思考，将心比心。,二、开挖成型（光面爆破）管理术,5、钻孔有“手拿手术刀”意识。有精准、精细思想。牢固树立“少超即是赢”的观念。标准化，精细化是市场对企业选择。是隧道施工必须遵守的法则。,二、开挖成型（光面爆破）管理术,6、光面爆破（全隧全环全级）可实施的，不是不可攻克的。,二、开挖成型（光面爆破）管理术,7、接地气，体验式的工作，作业面说话。效果证明一切。,汇 报 完 毕,谢 谢！,
