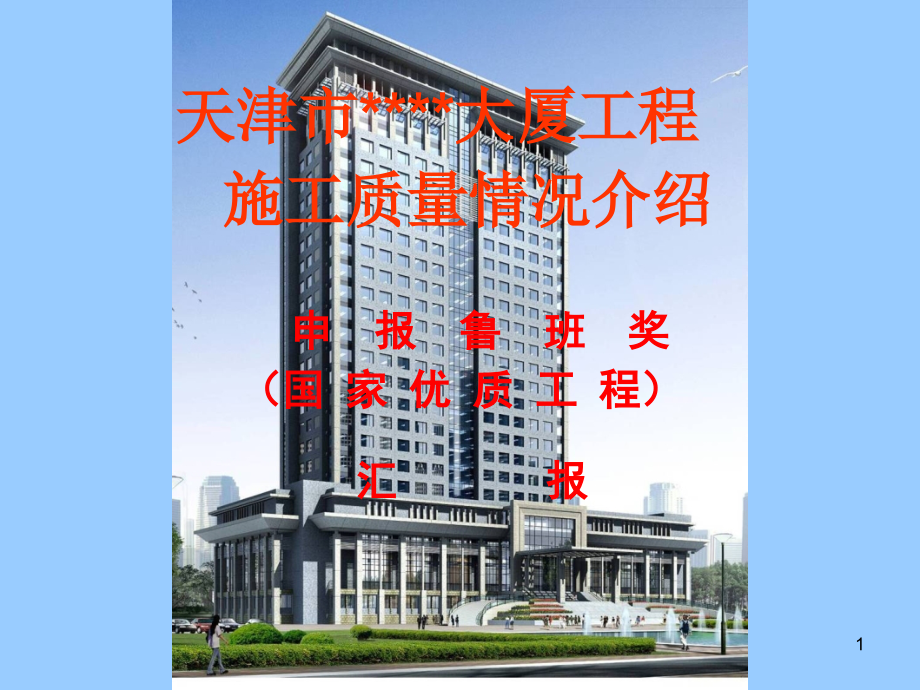

某高层办公楼创鲁班奖施工质量情况介绍.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,天津市*大厦工程 施工质量情况介绍,申 报 鲁 班 奖,（国 家 优 质 工 程）,汇 报,1,天津*建筑工程有限公司,目 录,一、工程概况,二、工程质量目标,三、过程控制,四、建筑业新技术的应用,五、工程取得的效果,2,天津*建筑工程有限公司,第一部分 工程概况,3,*大厦为高层办公建筑，平面采用集中式布局，分为高层、裙房和地下车库部分。高层主体集中布置办公用房，裙房主要布置了大中型会议用房、活动健身和辅助用房，地下层布置设备用房，分区明确，使用合理。,4,天津*建筑工程有限公司,天津市大港区*大厦工程,建设单位：,本工程于：2005年11月26日开工；,2008年9月15日竣工。,5,建筑概况：,*大厦工程由主楼、裙房、地下车库及室外大台阶组成，,总,建筑面积,52697.45 m,2,。,其中：主楼,地下1层，裙房4层，地上24层（25层为电梯机房层），高度99.3m，其中地下1层高5.00m，1至4层及裙房高4.80m，5至24层高3.90m，25层高5.10m。,地下车库建筑面积5874.35，层高3.6m，室外大台阶844，层高4.950m。,一、工程结构,天津*建筑工程有限公司,6,结构概况：,主楼：,地基为后压浆钻孔灌注桩，基础为承台满堂红底板，主体为框架剪力墙-核心筒结构体系。,裙房、地下车库：,地基为钻孔灌注桩，基础为,承台满堂红底板，主体为框架结构。,混凝土强度等级：,底板、地下室外墙等级为C35S8抗渗混凝土。,剪力墙、柱混凝土强度等级：,主楼七层（含七层）以下为C50，八至十二层为C45，十三层至十五层为C40；十六层至十九层为C35；二十层以上C30。,梁、板、楼梯混凝土等级：,C30。,天津*建筑工程有限公司,7,天津*建筑工程有限公司,该工程裙房四层，地上24层（25层为电梯机房层），建筑物最高高度107.8 m（女儿墙顶标高）。,立面图,剖面图,8,建筑外檐：,采用干挂石材幕墙，玻璃幕墙,天津*建筑工程有限公司,二、营造作法,9,玻璃幕墙：,天津*建筑工程有限公司,二、营造作法,10,天津*建筑工程有限公司,建筑内檐：,装修等级为精装修,地面：,1.花岗岩地面,2.地毯地面,3.地砖地面,4.防水砂浆地面,11,墙面：,1.石材墙面,2.铝板墙面,3.软包墙面,4.裱糊墙面,5.乳胶漆墙面,天津*建筑工程有限公司,12,顶棚：,1.穿孔铝板吊顶,2.异型石膏板吊顶,3.防水石膏板吊顶,4.矿棉板吊顶,天津*建筑工程有限公司,13,天津*建筑工程有限公司,门窗：,外檐窗为中空玻璃（空气层厚度为12mm），,断桥铝合金框料。,内檐门为木制夹板门、防火门。,14,天津*建筑工程有限公司,屋面：,1.上人屋面,2.非上人屋面,3.金属压型板屋面,15,天津*建筑工程有限公司,复合夹芯金属压型板屋面,钢网架支撑,金属压型板屋面剖面示意图,16,设有5个分部,1.给排水及采暖,2.建筑电气,3.通风空调,4.智能建筑,5.电梯,天津*建筑工程有限公司,机电安装工程：,17,天津*建筑工程有限公司,智能化设有9个系统,：,1.综合布线系统；,2.楼宇自动控制系统；,3.火灾自动报警及联动系统；,4.巡更系统；,5.门禁系统；,6.视频电视监控系统；,7.车库管理系统；,8.有线电视系统；,9.电气漏电火灾监控系统。,18,天津*建筑工程有限公司,主楼、裙房1至4层：,为多功能厅、活动室、会议室、办公室、接待室等。,主楼5至25层：,办公室、会议室、休息室、开水间、弱电间、水箱间等,三、建筑功能,多功能厅,活动室,接待室,办公室,19,天津*建筑工程有限公司,25层：电梯机房层,地下室：为设备用房,水,箱,间,电梯机房,20,天津*建筑工程有限公司,地下车库：,可停放157辆车。,21,第二部分 工程质量目标,天津*建筑工程有限公司,22,开工伊始，我们针对该工程的结构形式和装修特点，制定了创优目标。,根据创优目标我们制定了一条创优路线-,策划在先 样板引路 检查到位 整改落实,。施工中严格按照ISO9000系列质量管理体系和企业工艺标准进行过程控制。,天津*建筑工程有限公司,质量目标：争创“鲁班奖”。,23,天津*建筑工程有限公司,根据创优目标我们制定了一系列的专项策划，比如：,1.,地下车库楼板采用“无梁楼盖”结构形式，结构实用。,2.主体楼板模板，采用“模壳”施工工艺。,3.工程外檐18500石材幕墙，4850块预埋件，安装要求高。,4.对排气孔留设位置进行策划，嵌入式安装在女儿墙中施工工艺。,5.机电设备安装二次综合布线设计。,6.积极采用新技术、新材料、新工艺。,结合以上专项策划，进一步明确了质量管理职责，建,立了质量保证体系，编制了质量创优达标方案。,24,第三部分 过程控制,天津*建筑工程有限公司,25,工程主要施工难点、特点：,天津*建筑工程有限公司,1.主体结构为砼框剪-核心筒体系。主体楼板模板采用“模壳体系”，此种支撑体系具有足够的强度、刚度和稳定性能。能可靠的承受新浇砼的自重和侧压力，以及施工过程中产生的荷载，并且构造简单装拆方便并便于钢筋的绑扎，砼的浇注及养护工艺要求。,地下室车库楼板结构形式为“无梁楼盖”，顶板厚度,450mm,。使得净空加大，空间使用率增加各种管道、管线布置简单化。,工程外,檐,18500,石材幕墙,，,4850,块,预埋件，对石材的色差和线条等方面要求很高。,4.5900,地下车库,砼地面施工平整度、防空裂难度大。,5.,大,型会议室、多功能厅等房间，装修精良，吊顶为造型各异的石膏板吊顶，造型新颖、美观，吸音性能良好，安装难度较高。,26,天津*建筑工程有限公司,6.1120防滑地砖上人屋面施工，既要考虑观感效果和使用空间，又要符合规范验收要求，因此将排气孔设置在女儿墙中。一来，改变了现有屋面排气孔众多不美观的现状；二来，加大屋面使用空间。,7.机电安装工程包含建筑给排水及采暖、建筑电气、通风与空调、电梯及智能建筑等5大分项，交叉配置，施工布置操作难度大，质量要求高。,8.7900花岗岩石材地面平整度偏差不超过0.5mm，接缝高低差不超过0.4mm，无二次打磨现象。,9.650多功能厅，跨度为25.5m，舍弃以往混凝土柱梁板支撑形式，采用网架支撑-正方四角锥结构形式，复合夹芯金属压型板屋面，降低了自重，并且使得空间加大，装修效果好。,10.多工种交叉作业，涉及人员多，牵扯的面广，安全工作形势不容乐观。,根据工程施工难点，我们在基础、主体、装修、屋面、机电安装等方面具体做法是：,27,一、地基与,基础工程施工：,桩基工程：,后压浆砼钻孔灌注桩,：,桩规格:主楼800，L=42.9m，设计单桩承载力7600KN，计170根；,裙房600，L=24 m，设计单桩承载力1600KN，计156根；,钻孔灌注桩：,桩规格:地下车库600，L=20.3m，设计单桩承载力1400KN，计79根；,大台阶600，L=20.3m，设计单桩承载力1400KN，计75根。,桩基工程共进行了6 组静载试验,5根高应变检测、284根低应变检测。,试验检测结果为：承载力实测值满足设计要求。,低应变检测：均为、类桩。,2006年3月7日顺利通过地基备案验收。,天津*建筑工程有限公司,28,基础工程,天津*建筑工程有限公司,主楼、裙房、地下车库及大台阶基础形式为承台满堂红底板。,由于采取以上措施，有效预防了砼裂缝发生。砼强度C35S8，,28天平均强度达到C35-46.38 MPa。,2006年4月14日顺利通过了基础备案验收。,29,天津*建筑工程有限公司,地下室车库楼板结构形式为“无梁楼盖”，顶板厚度450mm。使得净空加大，空间使用率增加各种管道、管线布置简单化。,30,二、主体工程,天津*建筑工程有限公司,主体结构采用砼框架剪力墙-核心筒结构体系，主体楼板模板采用“模壳体系”此种支撑体系具有足够的强度、刚度和稳定性,能可靠的承受新浇砼的自重和侧压力，以及施工过程中产生的荷载，并且构造简单装拆方便并便于钢筋的绑扎，砼的浇注及养护工艺要求。,31,施工中加强对钢筋、模板、混凝土的质量控制，确保主体施工质量。,天津*建筑工程有限公司,32,由于对主体关键工序和部位的有效控制，工程质量达到了良好的效果:,天津*建筑工程有限公司,钢筋原材料进场复试 98 组，符合规范要求。,钢筋直螺纹机械连接37组，达到级要求；,电渣压力焊115组，符合要求；,闪光对焊31组，符合要求。,115批次钢筋隐蔽验收，符合设计规范要求。,混凝土标养试块261组；经过数理统计，100%合格。,建筑物累计沉降量，最大值为22mm，最小值为18mm，,沉降差4mm。,工程竣工后，日沉降速率 0.01mm/d，沉降趋于稳定。,2007年4月3日顺利通过了主体备案验收。,33,三、建筑装饰装修工程,天津*建筑工程有限公司,工程外檐18500 m,2,石材幕墙,4850块预埋件，,对石材的色差和线条要求高。3100 m,2,玻璃幕墙，,安装要求高。,施工中重点抓好以下3个环节：,1.幕墙二次深化设计，通过设计单位认可。,2.幕墙五性试验符合玻璃幕墙工程质量检验要求。,3.大于1.5 m,2,玻璃，全部使用安全玻璃。,34,天津*建筑工程有限公司,外檐墙体采用200mm厚砼空心砌块，外挂铝合金石材保温幕墙。外檐装饰为石材幕墙和玻璃幕墙。,外檐窗采用断桥铝合金阻热型材，玻璃采用中空隔热玻璃（空气层厚度12mm），双钢化外片镀膜，内片为6mm钢化玻璃。,35,天津*建筑工程有限公司,由于抓住了关键环节，实现了幕墙安装牢固，表面平整，接缝严密，打胶均匀饱满，整体通透明亮，节能环保的良好效果,。,36,吊顶工程：,22700m,2,吊顶工程：,严格控制了3000异型矿棉装饰吸音板，空间造型美观。,严格控制了 17000纸面石膏板、1260耐水纸面石膏板安装。,吊顶施工，抓住了质量通病，措施到位，实现了造型多样，安装牢 固等特色。,天津*建筑工程有限公司,37,地面工程：,7900m,2,花岗岩石材地面：,1.利用计算机排版设计。,2.石材颜色、图案、纹理试拼编号。,3.石材进场后，对石材表面污物处理，涂刷保护液。,4.把住石材六个关口。,（源头关、加工关、运输关、检验关、铺装关、养护关。）,石材地面：平整度误差不超过0.5mm，表面光滑，色泽一致。,天津*建筑工程有限公司,38,天津*建筑工程有限公司,结合装修特点，在细部做法上进一步进行了优化施工。,墙,面,分,色,打,胶,细,腻,胶,缝,一,致,打,胶,饱,满,39,天津*建筑工程有限公司,结合装修特点，在细部做法上实现了：,护,角,保,护,楼,梯,滴,水,沉,降,标,识,装,修,精,致,40,天津*建筑工程有限公司,结合装修特点，在细部做法上实现了：,设,备,墩,吊,顶,节,点,管,道,排,列,雨,水,口,41,天津*建筑工程有限公司,结合装修特点，在细部做法上实现了：,标,识,醒,目,水,泵,护,栏,管,道,收,头,成,行,成,线,42,天津*建筑工程有限公司,结合装修特点，在细部做法上实现了：,排,气,孔,放,置,整,齐,地,毯,平,整,合,页,节,点,43,四、屋面工程,3200屋面，共有四种，施工中对采光窗、伸缩缝、檐头收口、,金属板接缝等细部节点控制，经试验、检验，排水功能良好。,天津*建筑工程有限公司,44,五、机电安装工程,机电安装工程，种类繁多，系统复杂。各系统交叉配置，施工难度大。,为实现创优目标，进行了精心策划。,天津*建筑工程有限公司,45,1.给水系统：,本工程给水管道系统为：生活给水管道系统，热水管道系统，均采用薄壁不锈钢管及管件，环压式连接，中水管道系统采用钢塑复合管及管件，丝扣及沟槽连接。,4857m 给水管道，经过打压、冲洗、稳压试验，满足使用功能。,天津*建筑工程有限公司,46,2.排水系统：,排水系统包括：屋面排水、卫生间排水、地下室压力排水。,屋面排水采用PE管材、不锈钢管材；卫生生活排水，采用PVC管材；地下室排水，采用镀锌管材。,卫生洁具安装牢固、平稳，排水通畅；地漏安装平整，套割整齐，排水良好。,3525m 排水管道，经过灌水、通球试验，100%合格。,天津*建筑工程有限公司,47,3.消防系统,：,分为消火栓及消防喷淋系统，包括：消火栓及消防喷淋系统、火灾报警系统、事故广播系统。,消防耐火等级：,主楼、裙房2级,地下车库 1 级,4500个消防喷淋头，1219 套烟感控制器，安装行距均匀、排列整齐。287套消防栓，栓口距地1.1m，朝向位置准确。,施工中，严格按照消防局审批文件及消防施工验收规范组织施工和调试，达到了消防使用功能，顺利通过天津市消防局的验收。,天津*建筑工程有限公司,48,4.通风空调系统,空调系统：,办公室、会议室采用风机盘管加新风系统；,多功能厅、地下机房等采用全空气空调系统（带能量回收系统）。,通风系统：,包括防排烟系统、排风系统。,通风管道全部按规范进行了漏光检验，符合通风与空调工程施工质量验收规范要求。,风口采用内置式固定，与装饰面固定严密。,所有机组全部进行了调试，运转良好。,天津*建筑工程有限公司,49,5.电气工程：,该工程采用双电源供电方式。,配电箱、柜，接线正确，相序分色，接地可靠。开关插座，安装端正牢固，标高一致。,电缆桥架，全部安装可靠，跨接保护接地。,建筑防雷为二类，屋顶设有避雷带，预留地极摇测点，接地电阻经摇测均小于1欧姆。,经过分回路绝缘摇测，分系统调试，均满足设计和建筑电气工程质量验收规范要求。,天津*建筑工程有限公司,50,6.电梯工程,：,该工程设有8台电梯，电梯速度2 m/s。,导轨间距安装合理，支架水平度符合规范要求，电梯运行平稳，平层准确。电梯安装后，对电梯“轿厢空载”、“50%额载”、“满载”三种工况试验和电梯超载、运行噪音、安全等进行了检验、试验，符合要求。,并且顺利通过了天津市大港区特种设备监督检验部门的验收。,天津*建筑工程有限公司,51,针对复杂的机电设备安装工程，我们采取了“三方采购 样板引路 工序验收”等一系列做法：,1.设备、材料采购-由三方进行调研比选，投标确认。,2.坚持样板引路，工序验收制度。,3.坚持材料设备进场，设专人开箱拆封，进行检验。,4.对复杂的管线交叉部位画出各种管线断面图，用于指,导施工。,5.各种管线进行了二次综合布线设计。,6.系统调试，有专项方案、专项验收。,天津*建筑工程有限公司,52,天津*建筑工程有限公司,机电设备安装工程由于策划在先，样板领路，检查验收到位，取得了明显的效果。,各系统精细布置，安装质量精良，管道安装牢固，接口无滴漏。设备排列整齐，阀门起闭灵活，金属支架防锈良好，管道保温严密整洁，各系统运行平稳，满足使用功能。,53,天津*建筑工程有限公司,六、节能环保施工,*大厦工程建筑体型规整，设计尽量减少外墙面积。更多的利用天然采光与通风，并严格控制窗墙面积比。各部分围护结构传热系数的限值均满足标准规定，达到建筑节能65%。,为实现节能目标，进行了精心策划。,节能建筑和绿色环保使本建筑的品质得到提升。,54,天津*建筑工程有限公司,建筑材料：,1、屋面保温,保温层采用60mm厚挤塑聚苯保温板。,2、外檐保温,外墙为200mm厚混凝土空心砌块墙体，外挂铝合金石材保温幕墙，内填50mm厚挤塑聚苯保温板。,外檐窗采用断桥铝合金阻热型材，中空玻璃（空气层厚度12mm）。,天窗采用辐射率0.25low-E 中空夹层玻璃（空气层厚度12mm），框料为断桥铝合金。,55,天津*建筑工程有限公司,3.照明系统：充分合理地利用自然光使之与室内人工照明有机结合，采用低能耗性能优的光源用电附件。,4、系统所采用的换气扇、轴流风机、排风机、新风机、空调机、新风换气空调机、空调制冷机组等均为低噪音型。,5本建筑污水与雨水排放分流,污水经地埋式污水处理设备处理后排入市政管网。,6.本工程按照建筑照明设计标准GB50034-2004等有关规范进行照明设计，不会产生不良光污染。符合职工劳动保护标准，可以保证工作人员的视觉健康。,56,第四部分 建筑业新技术的应用,天津*建筑工程有限公司,57,1、灌注桩后注浆技术,2、粗直径钢筋直螺纹机械连接技术的应用,3、钢结构施工安装技术的应用,4、模板采用模壳支撑技术、悬挑式脚手架应用技术,5、新型防水卷材应用技术,6、建筑智能化系统调试技术，包括：通信网络系统、计算机网络系统、建筑设备监控系统、火灾自动报警及联动系统、电源防雷与接地系统。,7、建筑节能和环保应用技术,8、施工过程监测和控制技术应用,9、建筑企业的计算机应用技术管理,天津*建筑工程有限公司,该工程应用了建设部推广的多项新技术、新材料,58,第五部分 工程取得的效果,天津*建筑工程有限公司,59,工程按期竣工，质量优良，于2008年6月25日顺利通过五方责任主体的备案验收。,天津*建筑工程有限公司,60,天津*建筑工程有限公司,获*年度天津市建设工程优秀项目管理成果一等奖。,61,项目QC小组获*年度全国优秀质量管理小组称号。,天津*建筑工程有限公司,62,工程设计获天津市*年度“海河杯”优秀勘察设计奖。,天津*建筑工程有限公司,63,获得*年度天津市“金奖海河杯”工程（市优工程）。,天津*建筑工程有限公司,64,天津*建筑工程有限公司,汇报完毕！,-不足之处，请各位专家、评委 批评指正。,65,天津*建筑工程有限公司,谢 谢,66,
