旁路系统讲义.ppt

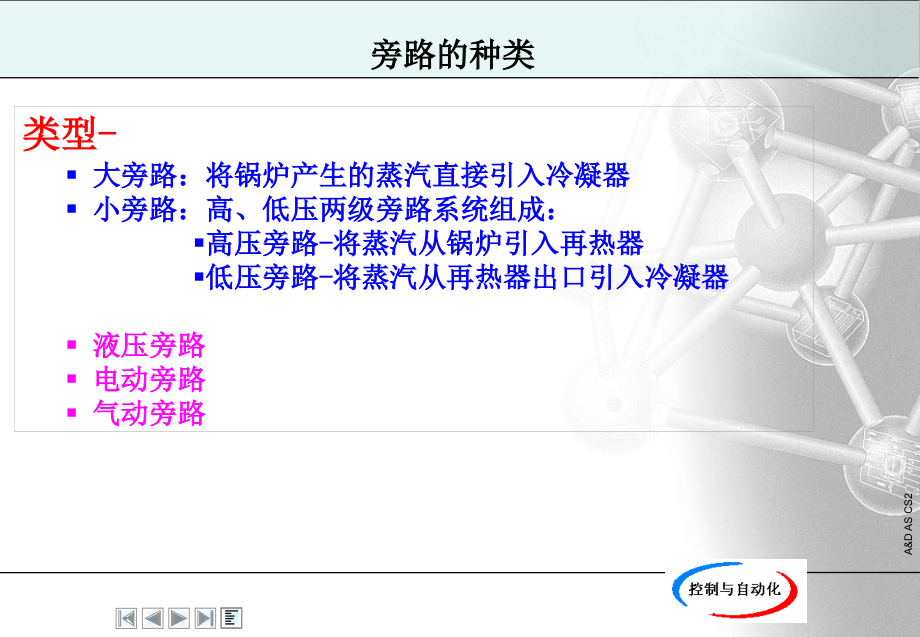

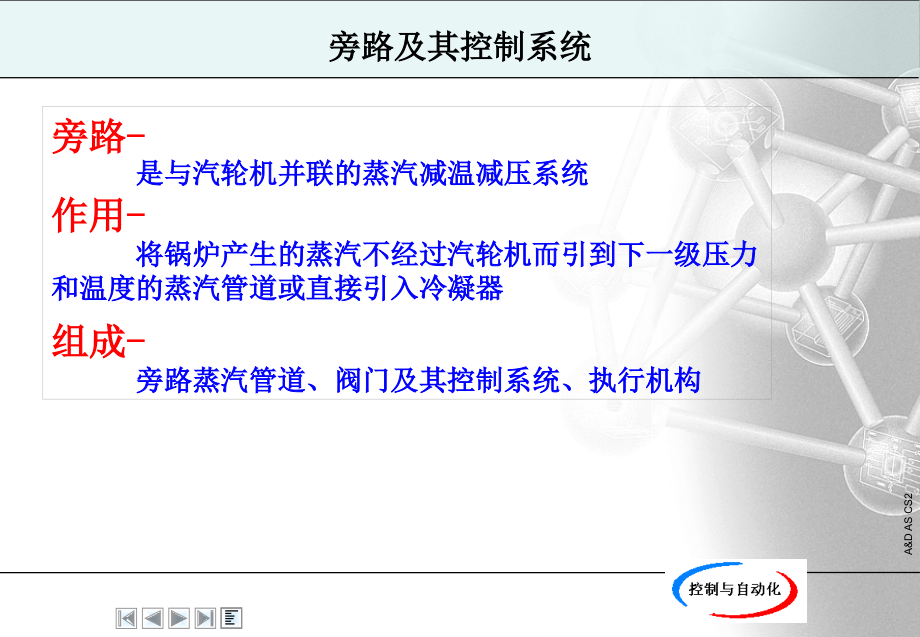

,Folientitel,A&D AS CS2,Erste Ebene(Arial 24 Punkt,bei Bedarf fett),Zweite Ebene(Arial 20 Punkt),旁路及其控制系统,旁路-,是与汽轮机并联的蒸汽减温减压系统,作用-,将锅炉产生的蒸汽不经过汽轮机而引到下一级压力和温度的蒸汽管道或直接引入冷凝器,组成-,旁路蒸汽管道、阀门及其控制系统、执行机构,类型,-,大旁路：将锅炉产生的蒸汽直接引入冷凝器,小旁路：高、低压两级旁路系统组成：,高压旁路-,将蒸汽从锅炉引入再热器,低压旁路,-,将蒸汽从再热器出口引入冷凝器,液压旁路,电动旁路,气动旁路,旁路的种类,典型旁路系统,旁路系统的功能,缩短启动时间,改善机组冷、热、温态启动性能,适应高压缸、中压缸启动,减小机组热应力,调节蒸汽参数，适应汽机缸壁温度,适应机组定压、滑压运行,停机、甩负荷,冷却、保护锅炉、再热器,协调锅炉与汽机蒸汽量的不平衡，稳定锅炉运行,帮助汽机维持空转或带厂用电,回收工质,控制柜,电源,分散处理单元,输入/输出卡,端子板,站控制卡,。,旁路系统配置,独立的,BPC,控制系统,DEH,和,BPC,安装在一起,旁路系统外形,自动控制,1。按下,“,启动,”,按钮后，,BPC-I,自动完成启动、定压、滑压的整个过程,2。,BPC-I,具有以下4个控制回路,高旁压力调节,高旁温度调节,低旁压力调节,低旁温度调节,阀位软手操,在,CRT,上手动操作各个旁路阀门,可分别投入,“,自动,”,，,“,软手操,”,运行方式,硬手动控制（可选）,通过硬手操盘直接操作阀门,旁路控制方式,高旁压力控制,启动方式,最小开度控制-提供主蒸汽通道,最大开度控制,定压运行,达到冲转压力，维持机前压力,汽机进汽后，高旁逐渐关闭,滑压运行,高旁关闭后，进入滑压方式,限制升压率,高旁温度控制,BPE,控制阀后温度,BP、BPE、BD,联锁,高压旁路控制,旁路启动曲线,旁路运行方式,高旁压力定值,最小开度：,P,S,=,P,min,最大开度：,P,S,=,P,bp,定压方式：,P,S,=,P,roll,滑压方式：,P,S,=,P,bp,+,P,高旁控制原理图,低旁压力控制,最小开度,按调节级压力控制,低旁流量限制,低旁温度控制,根据低旁流量,LBP、LBPE,联锁,低压旁路控制,最小开度：,P,S,=,P,min,定压方式：,P,S,=(,P,rhpo,/,P,impo,)*P,imp,滑压方式：,P,S,=,P,lbp,+,P,低旁控制原理图,旁路阀与减温阀开启、关闭联锁,高压旁路与低压旁路联锁,快开：先开低旁，再开高旁,快关：先关高旁，再关低旁,低旁流量限制,低旁快关-保护冷凝器,冷凝器真空低,冷凝器温度高,低旁减温器后温度高,喷水压力低,冷凝器水位高,旁路切除-,DEH,闭锁旁路开关,快关优先于快开,旁路保护与联锁,旁路执行机构,BD,BP,BPE,BP、BPE、BD,LBP,LBPE,LBP、LBPE,双侧作用油缸,开启力较小,便于保位,伺服阀-闭锁阀联合控制,防止伺服阀卡涩,可以保持当前阀位,开关电磁阀,伺服阀卡涩后，闭锁阀闭锁,电磁阀实现开关,大流量电磁换向阀,实现低旁快关,执行机构特点,旁路操作画面,旁路系统画面,旁路与中压缸启动-,杨柳青,中压缸启动,倒暖阀对高压缸进行预暖,高排通风阀关闭，高压疏水阀和放汽阀打开,DEH,控制倒暖阀开度，通过将冷再热蒸汽从高压缸末端引入，从高压缸疏水阀和高压缸前端进汽管路上的放汽阀排出，来预热高压缸。,当高压缸下半第一级金属温度204后，即认为预热完成。随后将高排通风阀打开，倒暖阀关闭,准备冲转,当锅炉参数达到启动要求后，首先全开高压调门,GV，,由中压调门,IV,控制转速至600,r/min，,仪表检查结束后，进行中压调门,IV,到高压主汽门,TV,的切换，这时，高压缸开始进汽。,中压缸启动,由高压主汽门,TV,和中压调门,IV,联合控制转速，至主汽门,TV,控制后，再由高压主汽门,TV,控制转速至,TV/GV,切换转速，,切换完成后，由高压调门,GV,控制至同步转速。在,IV/TV,切换完成以后的过程中，,IV,的开度将保持不动，仅对再热器出口压力的变化作修正，以保证通过中压缸的流量恒定。,在启动的过程中，同样必须注意高压缸排汽温度的和压比的变化，并调整低压旁路对再热压力的控制，保证冷再热压力低于0.828,MPa,。,
