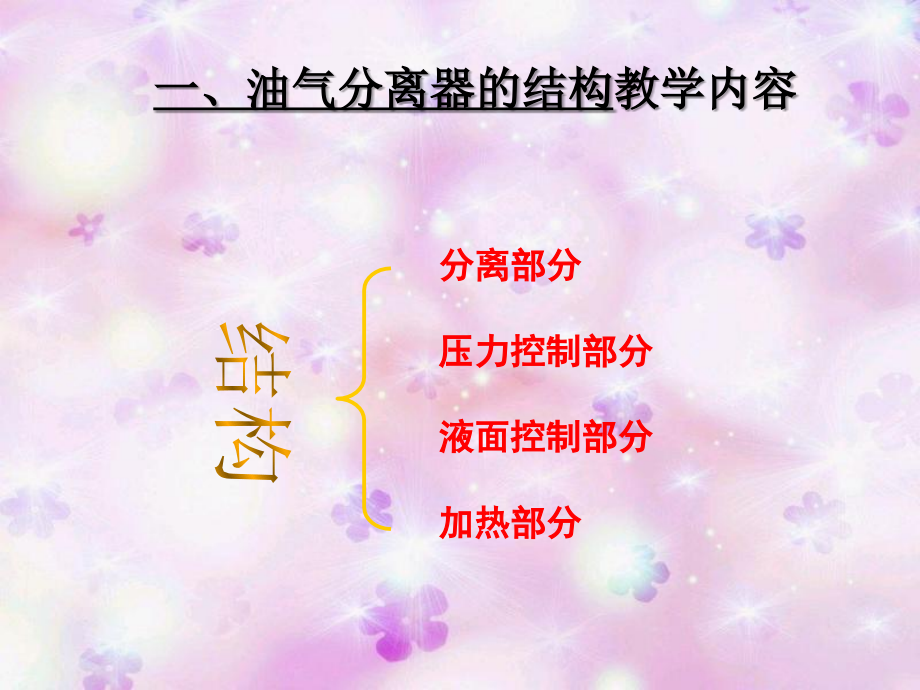

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,油气分离器的结构及工作原理,油气集输工艺技术,开发系集输教研室,彭 朋,责任心、真功夫、好习惯,分离部分,压力控制部分,液面控制部分,加热部分,一、油气分离器的结构,教学内容,结构,1,、初次分离部分,2,、主要分离部分,3,、除雾分离部分,一、油气分离器的结构,教学内容,分离部分,1,、初次分离部分,作用,：,把油气混合物大体分成气体和液体两部分,。,一、油气分离器的结构,教学内容,入口分流器,2,、主要分离部分,作用,：利用,沉降分离,原理，把直径是,100m,以上的液滴最大限度地从气体中分离出来。,一、油气分离器的结构,教学内容,3,、除雾分离部分,作用,：利用,碰撞原理,除去直径,10,3,0m,以上的油滴。,一、油气分离器的结构,教学内容,除雾器（油雾捕集器、集气包）,一、油气分离器的结构,教学内容,丝网式（网垫式）,叶片式（波纹板式）,除雾器的类型,压力控制部分,一、油气分离器的结构,教学内容,液面控制部分,自力式压力调节阀,浮球液面调节阀,一、油气分离器的结构,教学内容,加热部分,加热器,作用,：使分离器盛液部分的油气能充分自然分离，分离器停运时高凝点原油不冻结。,二、油气分离器的工作原理,教学内容,重力沉降分离 离心分离 碰撞分离,重力 离心力 粘着力,工作原理,原理：依靠气液,相对密度,不同实现气液分离。,只能除去,100m,以上的液滴；,若要分离,4050m,的液滴，必须将重力沉降与其他作用原理同时使用。,二、油气分离器的工作原理,教学内容,重力沉降分离,原理：当液体改变流向时，密度大的液体具有较大的惯性，就会与器壁相撞使液体从油气中分离出来。,主要用来分离大量液体和,直径大,的液滴。,二、油气分离器的工作原理,教学内容,离心分离,原理,：气流遇到障碍改变流向和速度，使气体中的液滴不断地在障碍圈内聚结；由于液滴表面张力作用形成油膜，气体在不断地接触中，将气体中的细液滴聚结成大液滴，靠重力沉降下来。,二、油气分离器的工作原理,教学内容,碰撞分离,
