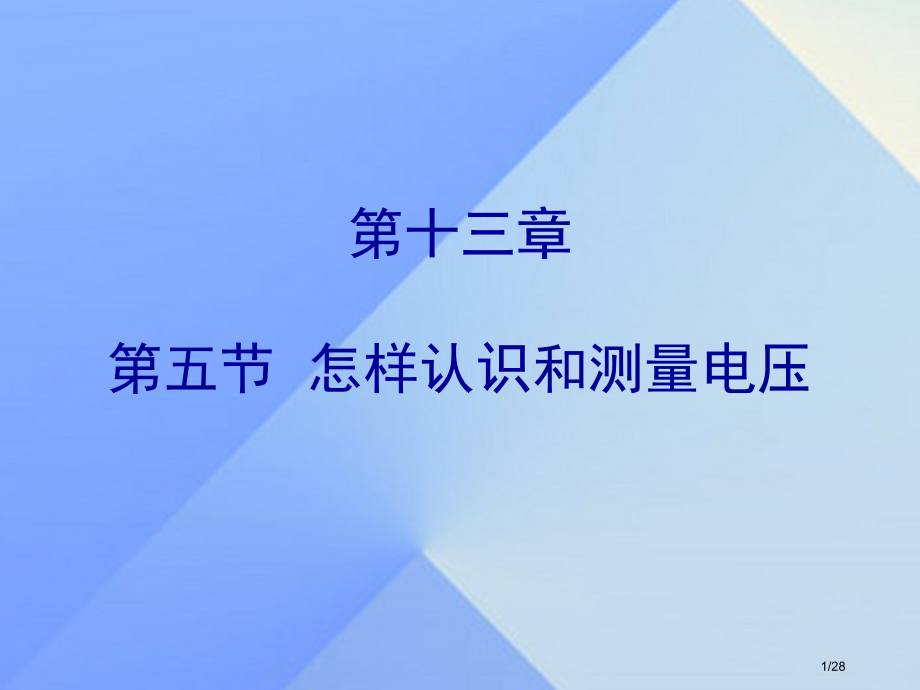

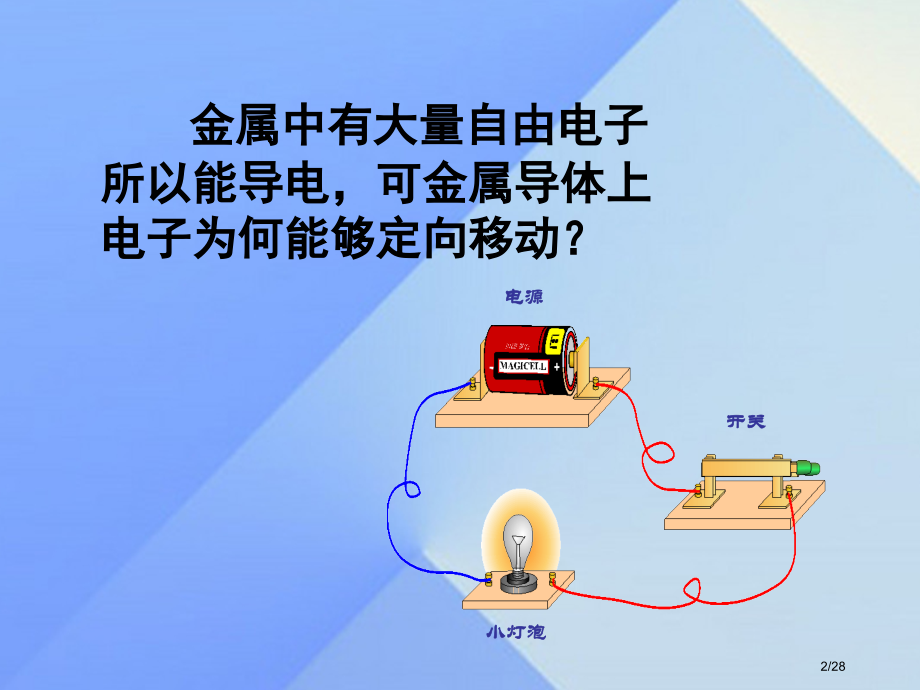

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第十三章第五节 怎样认识和测量电压,1/28,电源,开关,小灯泡,金属中有大量自由电子所以能导电，可金属导体上电子为何能够定向移动？,2/28,1、电压使电路中自由电荷 形成电流。,一、电压,定向移动,3/28,2、,电源,是提供电压装置,。,发电机,干电池,纽扣电池,蓄电池,4/28,3,、电压表示符号：,。,4、电压国际主单位：,简称：,，,表示符号：,。,惯用单位：,换算关系：,伏特,伏,V,U,1kV=1000V,1V=1000mV,千伏（kV）毫伏（mV）,10,6,10,9,例题：发生闪电云层间电压可达10,3,kV,10,3,kV=V=mV,5/28,5、常见电压,一节干电池电压：,对人体安全电压：,我国家庭生活用电电压：,1.5,V,不超出,36,V,220,V,你知道了吗?,动力电压：,380,V,6/28,世界各国生活用电电压,中国 220v,美国 120或110 或115v（不一样州生活用电电压不一样）,日本 100v,英国 240v,德国 220v,7/28,二、怎样使用电压表,1、测量电压仪表，叫电压表。它在电路中符号是,V,8/28,活动一：观察电压表外形并和电流表对比,9/28,活动二：观察电压表，认清量程和分度值，练习读数,假如用“-”和“15”两接线柱，每大格表示,v，每小格表示,v。,如接“-”和“3”两接线柱，电压表使用量程是,v,每大格表示,v，每小格表示,v.,3,1,0.1,5,0.5,10/28,3,、,电压表读数,11/28,3,、,电压表读数,12/28,活动三：正确使用电压表,认真阅读课文中电压表使用说明书，明确电压表连接方法。,13/28,电压表使用,：,1、电压表,要,与被测电路并联，要测哪部分电路电压，电压表就和哪部分电路并联；,14/28,2,电压表接进电路时，,要,使电流从其“+”接线柱流入，从“”接线柱流出；,15/28,3,注意观察电压表量程，,要,使被测电压不超出电压表量程,（先选取较大量程，用导线试触）,？,16/28,4电压表能够直接接在电池两极上，这时它测是电池电压,17/28,电压表使用方法,1,.,正确选择量程-用“大量程”试触,2,.,电压表必须与待测电路,并联,3.电压表接进电路时应使电流从+接线柱流入，从-接线柱流出,。,4,.,电压表,能够直接与电源两极连接，此时测量电压是电源电压。,18/28,电流表,电压表,符号,所测物理量,连接方式,接线柱连接,量程,能否直接接在 电源两极,V,A,电压,并联,在电路中,能够,电流,2、,电压表使用规则（,与电流表作比较,）,串联在电路中,电流“”进“”出,选择适当量程,不能,19/28,20/28,合作探究：,一、,请用,电压表分别测出一节干电池电压和两节干电池串联，三节干电池串联后总电压。,21/28,22/28,干电池,一节,两节串联,三节串联,电压,U,（,V,）,统计数据表格,23/28,结论：,串联电池组总电压等于各节电池电压之和。,24/28,1、连接电路时开关应断开,2、选择电压表适当量程,3、电压表要与所测用电器,并联,4、电压表正负接线柱不要接反了,温馨提示,试验注意事项:,25/28,课后练习,1、试验中，发觉电压表出现以下几个情况，试分析其原因。,（1）指针左偏,:,（2）指针偏转角度太小：,（3）指针很快打到刻度盘最右边：,学以致用,26/28,电源在工作中不停地使正极聚积_电荷，负极聚积_电荷，保持电路两端有一定_，使电路中有连续电流。,电压使电路中形成_，而_是提供电压装置.,正,负,电压,电流,电源,27/28,关于电压，以下说法正确是：(）,A.电路两端有电压，电路中就一定有电流,B.电路中无电流，电路两端就一定无电压,C.电路两端必须有电压，才可能有电流,D.电路中有电流，电路两端就一定有电压,CD,28/28,
