九年级物理下册18.2怎样用电才安全省公开课一等奖新名师优质课获奖PPT课件.pptx

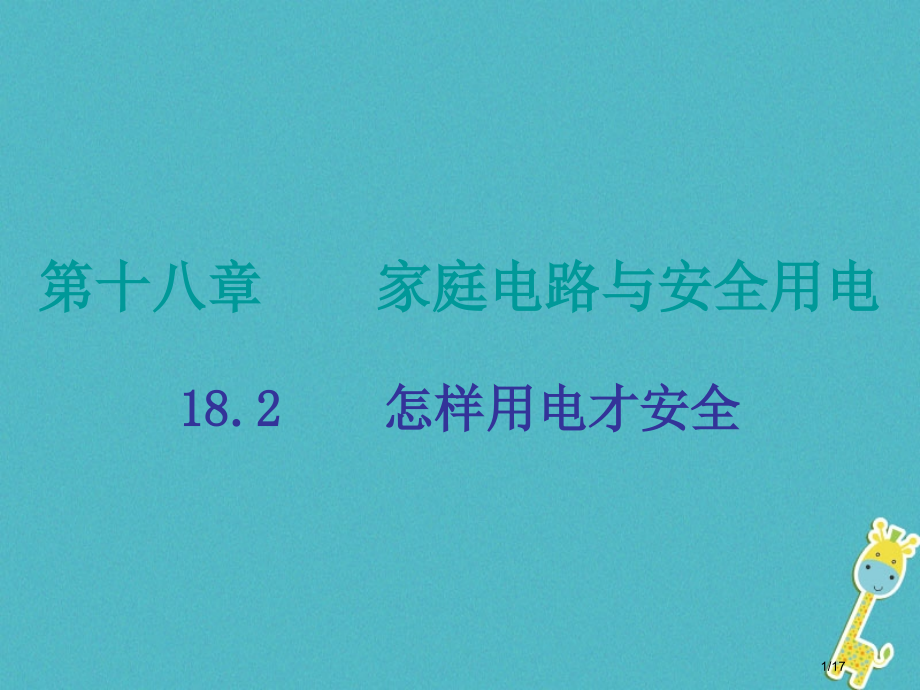

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第十八章 家庭电路与安全用电,18.2 怎样用电才安全,1/17,课前预习,1.家庭电路中电流过大原因是_和_,2.电路中电流不经过用电器而直接组成回路叫做_；发生这种情况时，电路中电阻_，所以电流强度_，轻易引发火灾,3.安全用电标准是不接触_，不靠近_.家庭用电引发触电事故，都是因为跟地面不绝缘人体直接或间接地接触到_造成.,4.当发觉家用电器或电线失火时，必须先_电源，然后再救火,短路,过载,短路,很小,很大,低压带电体,高压带电体,火线,切断,2/17,课堂演练,知识点一 过载和短路,1.暑期连续“桑拿天”，居民家里空调、风扇都闲不住，造成电路火灾时有发生，火警电话不停，消防车拉着警笛咆哮而出，赶往火灾现场，调查发觉，起火原因如出一辙：电线超负荷使电线内金属导线发烧引燃了外面绝缘皮依据学过物理知识回答：,（1）“超负荷”是指电路中_（填“电流”或“电阻”）过大,电流,3/17,课堂演练,（2）使火灾发生理论依据是_,（3）请你提出一条预防这种火灾发生应采取办法：_,2.家庭电路中多个大功率用电器同时使用一个插座（如图18-2-1），这种情况属,于_，而如图18-2-2,所表示情况属于_,焦耳定律Q=I,2,Rt,大功率用电器采取独立供电方式供电,过载,短路,4/17,课堂演练,3.如图18-2-3所表示甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生原因是_.乙产生原因是_.,短路,用电器总功率过大,5/17,课堂演练,知识点二 安全用电,4.如图所表示4种关于螺丝口灯座和开关连接中，符合安全用电标准是(),B,6/17,课堂演练,5.如图18-2-4为家庭电路中惯用三孔插座，其中孔1接_，孔2接_，孔3接_,地线,零线,火线,7/17,课堂演练,6.电工维修电路有时需要带电操作，如图18-2-5所表示以下操作不会发生触电事故是(),B,8/17,课堂演练,A.甲站在绝缘凳上同时接触火线和零线,B.乙站在地上仅接触零线,C.丙站在地上仅接触火线,D.丁站在地上同时接触火线和零线,9/17,课后作业,扎实基础,1.以下对应图所表示做法，不符合安全用电与保护标准是(),A,10/17,课后作业,2.图18-2-6所表示四幅图片，以下说法正确是,(),A.甲图测电笔在使用时手不能接触笔尾金属体,B.乙图中三线插头中间较长铜片应与用电器金属外壳相连,B,11/17,课后作业,C.丙图中空气开关跳闸一定是发生了短路,D.丁图中高压警示牌提醒我们安全电压为220 V,3.如图18-2-7所表示，洗衣机、电冰箱等家用电器都使用三脚插头，这么做是为了(),A.节约电能,B.防止外壳带电发生触电事故,C.延长使用寿命,D.造型更美观,B,12/17,课后作业,4.以下做法中符合安全标准是(),D,13/17,课后作业,5.大量事实表明，不高于_V电压才是安全电压当人体因出汗或其它原因造成双手潮湿时，人若接触较高电压，发生危险可能性_，这是因为此时人电阻显著 _.(均填“变大”“变小”或“不变”),36,变大,变小,14/17,课后作业,6.请将图18-2-8中所表示元件连接成符合安全用电要求家庭电路,如答图18-2-1所表示.,15/17,课后作业,能力提升,7.如图18-2-9是新安装照明电路，已知两个灯泡并联，灯泡灯头接线存在一处故障，小刚学电工检修方法，在保险丝处接入一个“220 V40 W”灯泡，当只闭合S、S,1,时，L,0,和 L,1,都呈暗红色；当只闭合S、S,2,时，L,0,正常发光，L,2,不发光，由此能够确定(),B,16/17,课后作业,A.L,1,灯头断路B.L,2,灯头短路,C.L,1,灯头短路D.L,2,灯头断路,17/17,
